Цифровой генератор сигналов с ЖК-дисплеем, 3 канала, прямоугольная волна, ШИМ, частота импульсов, Регулируемый Модуль 1 Гц-150 кГц

3 канала ЖК-дисплей Подсветка цифровой генератор сигналов прямоугольную волну PWM частота импульсов рабочий цикл Регулируемый Модуль 1Hz-150 кГц

Руководство пользователя трех канал ПВМ

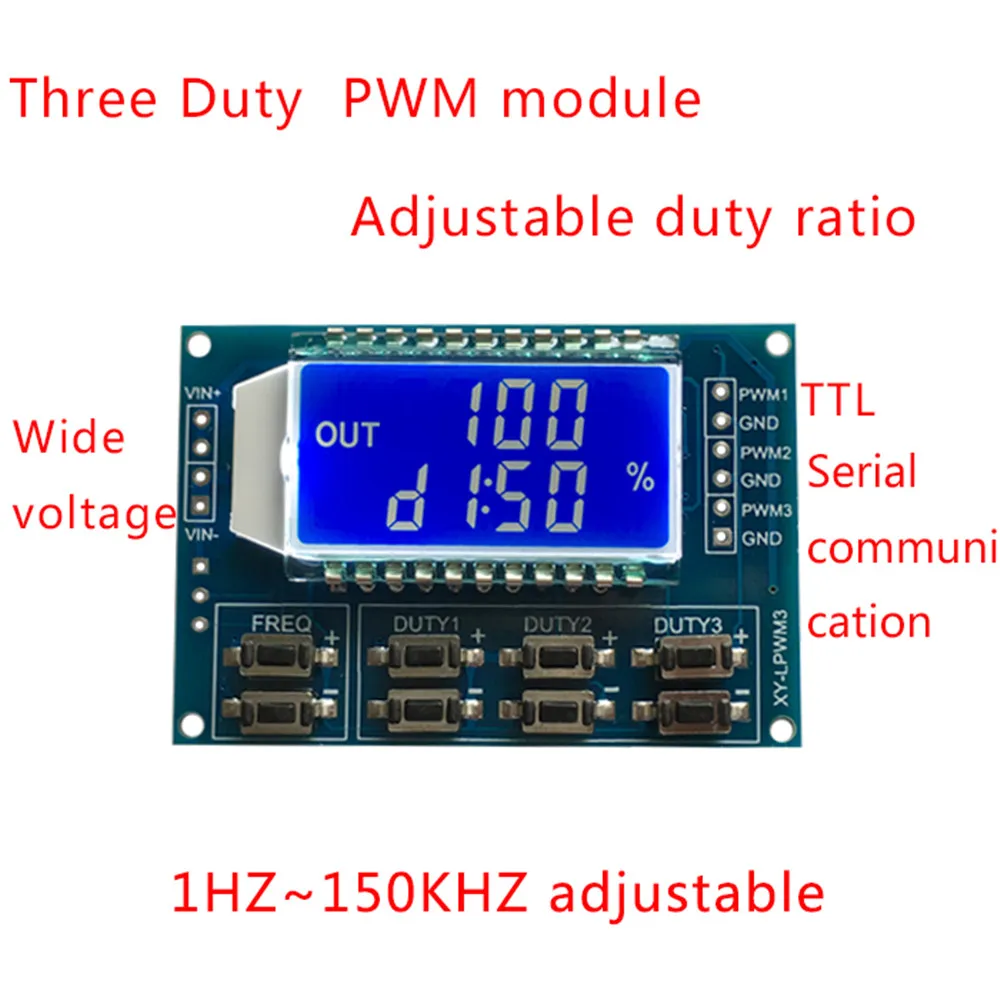

Характеристики модуля:

1. Выход из трех-канал ПВМ в одно и то же время, Регулируемая частота, 3-канальный блок питания с частоты Выход последовательного, коэффициент заполнения может быть самостоятельно регулируется, подходит для большинства случаев

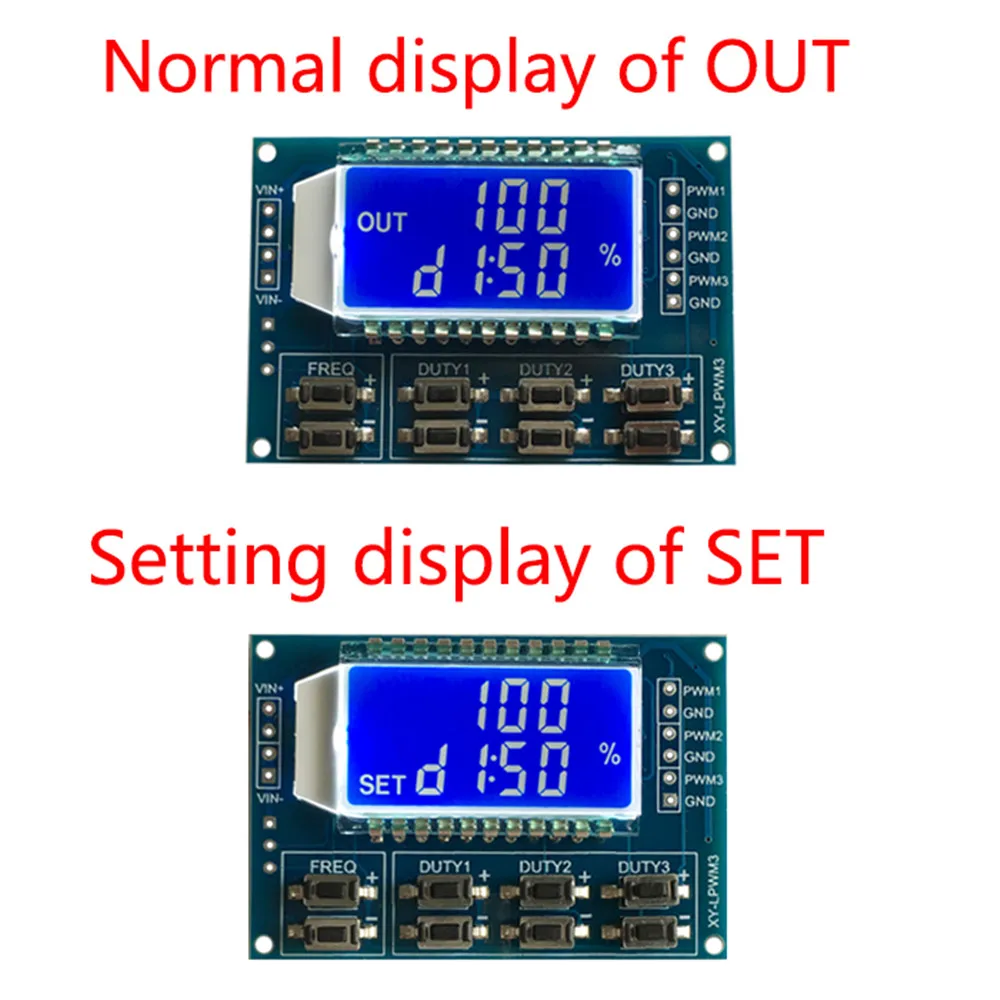

2. ЖК-дисплей может отображать частоту и рабочий режим datio, легко переносимый;

3. Широкий диапазон частот, высокая точность;

4. Поддержка последовательной работы

Описание модуля:

Три-канал ПВМ является выводиться, широкий диапазон воспроизводимых частот и скважность может быть отрегулировано по отдельности;

Частота делится на четыре области, автоматическое переключение:

1.XXX (без запятой): 1 Гц шаговый блок, диапазон: 1 Гц ~ 999 Гц;

2.X.XX (десятичная находится в сотни место): 0,01 кГц шаговый блок, диапазон: 1,00 кГц ~ 9,99 кГц;

3.X.XX (десятичная находится в десятки тысяч место): 0,1 кГц шаговый блок, диапазон: 10,0 кГц ~ 99,9 кГц;

4.X.X.X (десятичное значение находится в месте): 1 кГц шаговый блок, диапазон: 1 кГц ~ 150 кГц;

Е. Г., дисплей частоты: 100 представляют Пульс 100 Гц;

1,01 представляют Пульс 1,01 кГц;

54,1 представляют Пульс 54,1 кГц

1.2.4 представляют Пульс 124 Гц

Диапазон значений dutyfactor: 0 ~ 100%,100% представлен A0 %.

Все параметры могут быть автоматически сохранены в чехол power cut.

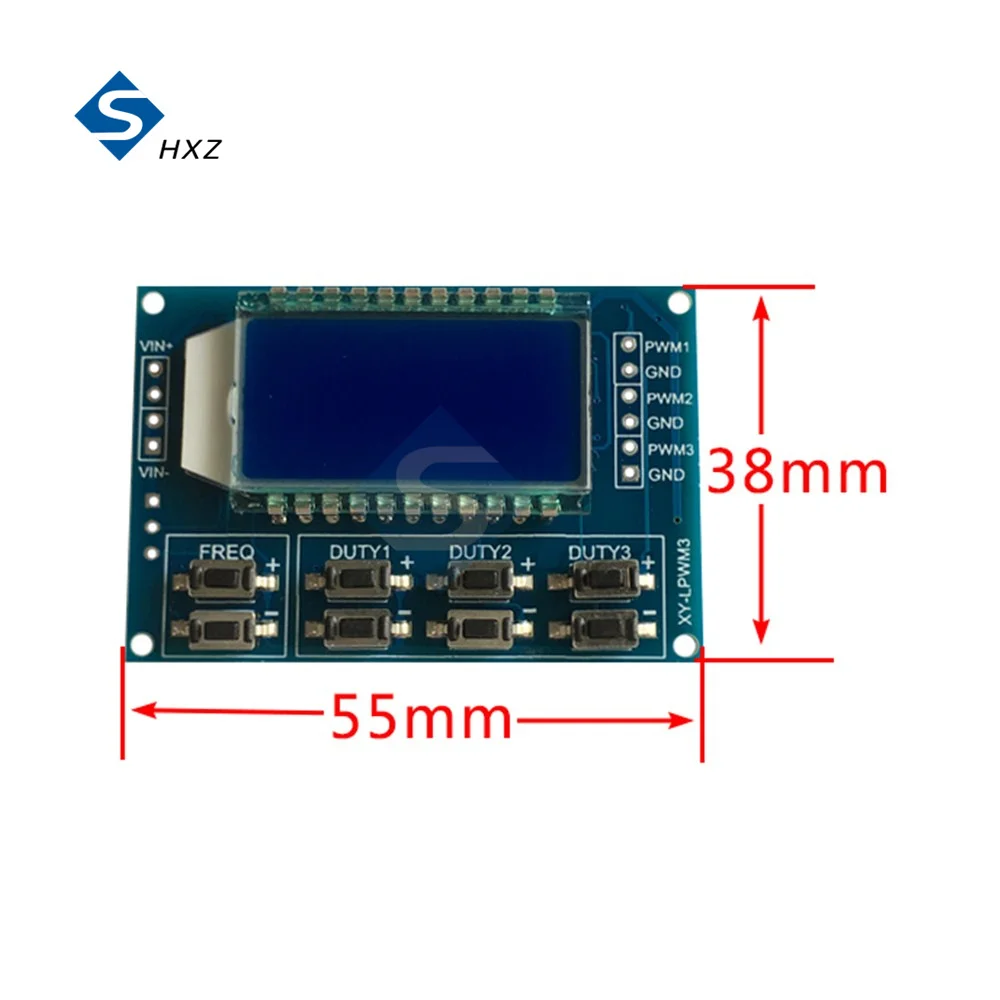

Параметры:

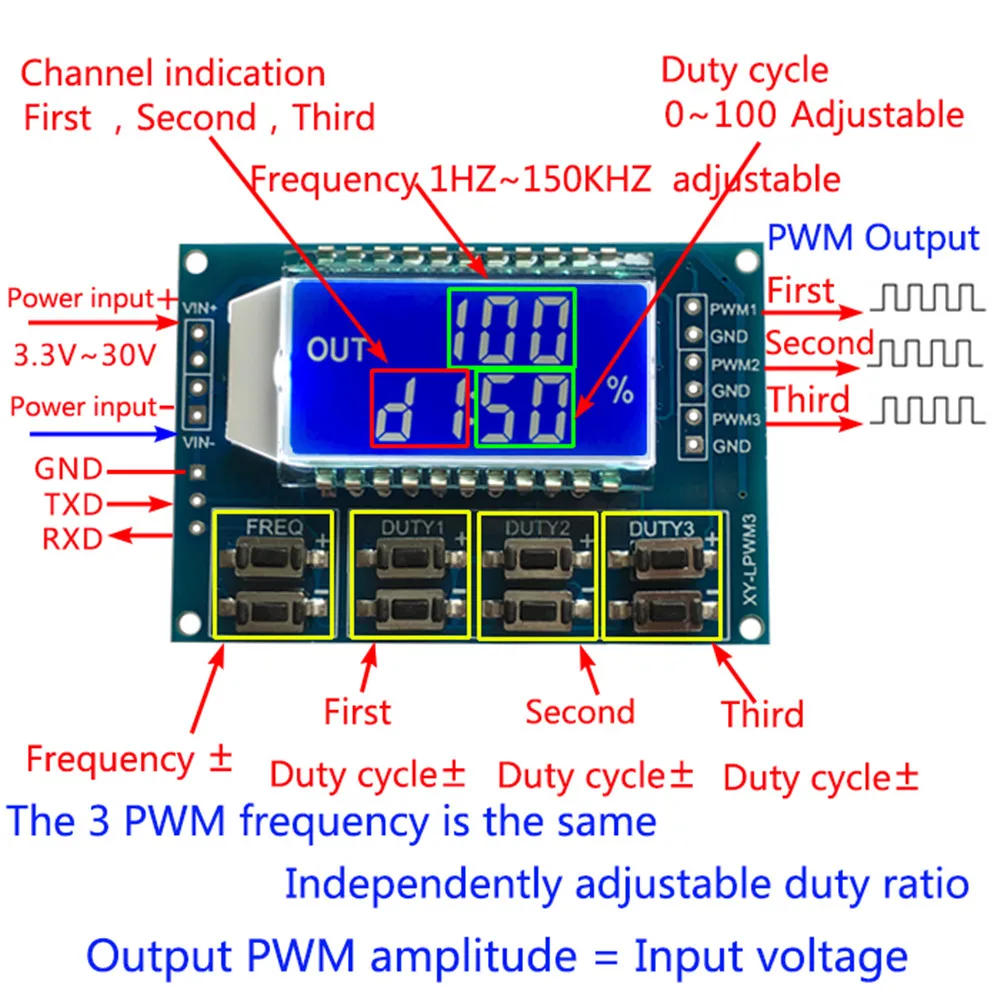

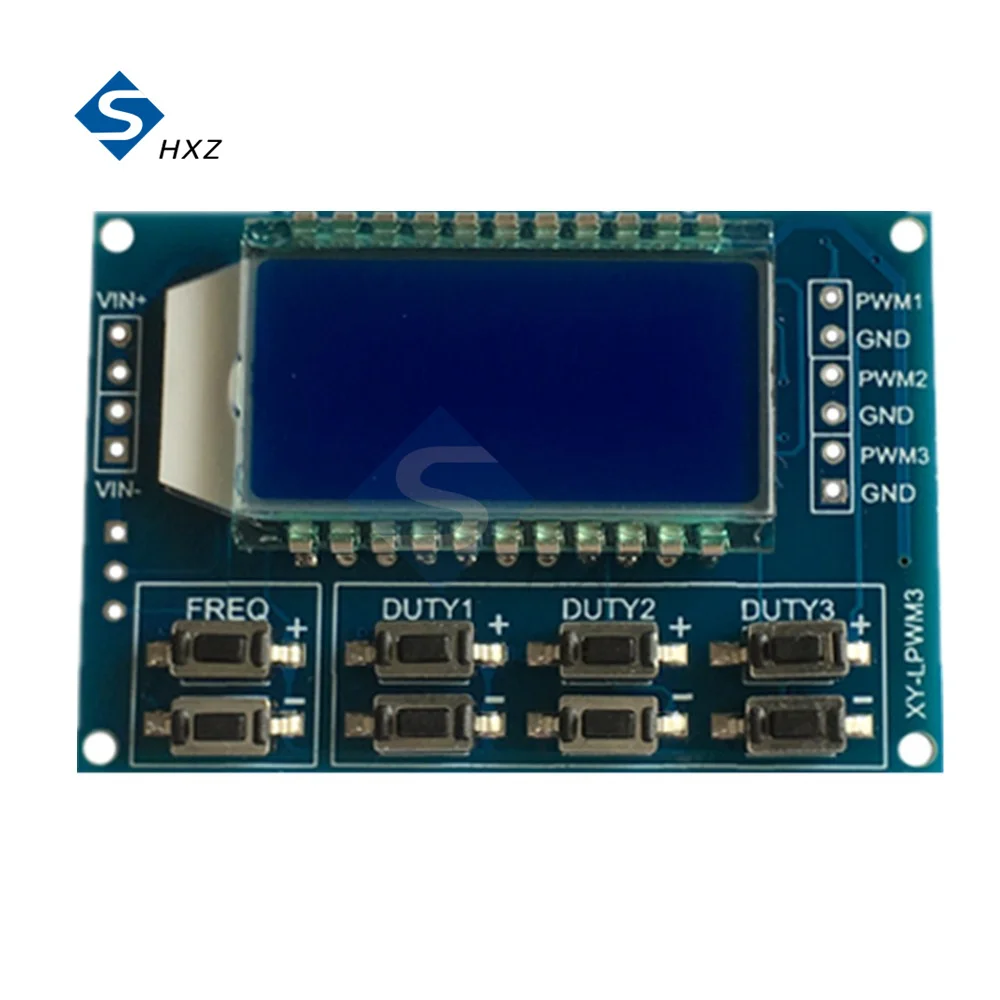

Модуль имеет 8 независимых клавиш, используемых для настройки частоты и коэффициента работы, поддерживает короткое нажатие (увеличение или уменьшение единицы) и длительное нажатие (быстрое увеличение или уменьшение), очень простое, установите параметры автоматически для сохранения, потери мощности.

3-сторонний выход коэффициента загрузки кнопка может быть нажата в одно и то же время, в режиме реального времени, жидкокристаллический дисплей является последним нажата кнопка коэффициента загрузки, в режиме реального времени, оксфордская ткань очень сильная, может использоваться как простое сканирование коэффициента дорожного движения.

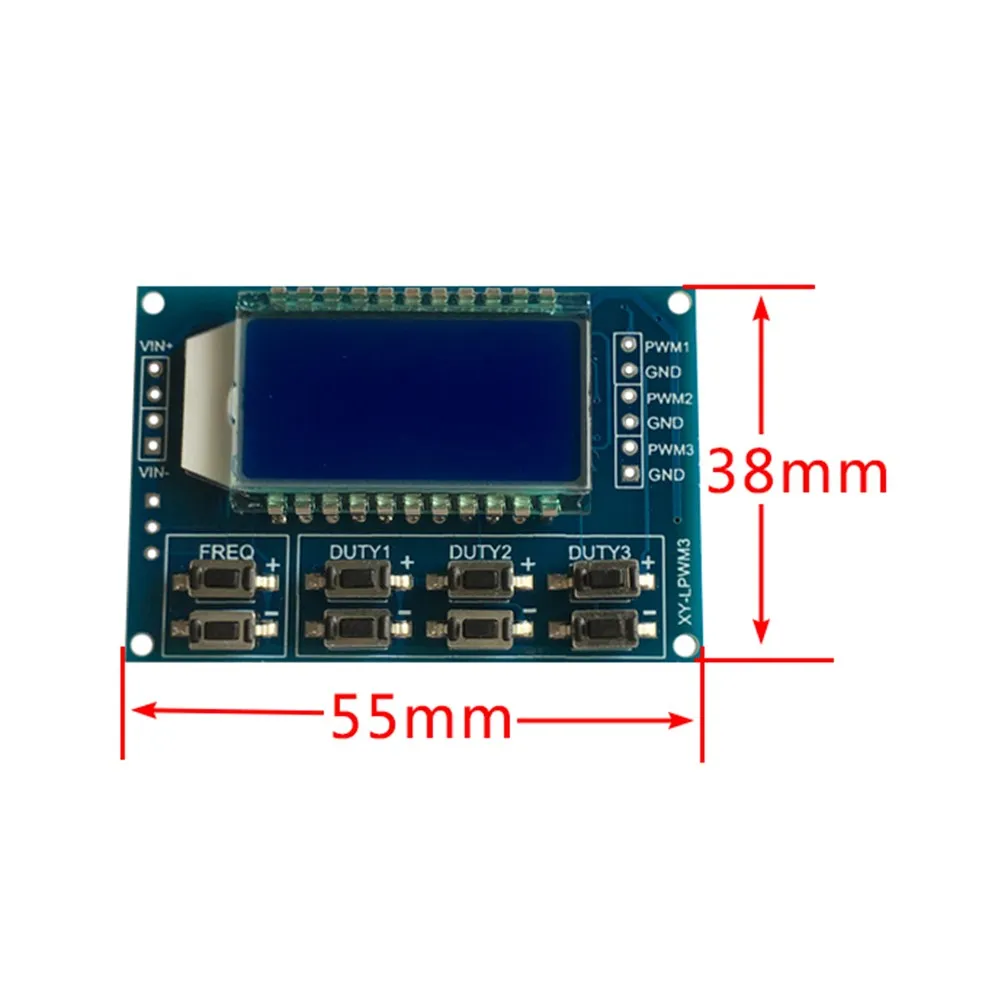

Параметры модуля:

1. Рабочее напряжение: 3,3 ~ 30V;

2. Диапазон частот: 1 Гц ~ 150 кГц;

3. Точность частоты: в каждом диапазоне точности составляет около 2%

4. Грузоподъемность сигнала: выходной ток может быть около 5 ~ 30 мА

5. Амплитуда выхода: амплитуда ШИМ и напряжение питания равное

6. Температура окружающей среды:-20 ~ + 70 ℃.

Область применения:

1. Используйте d в качестве генератора сигналов квадратной волны для генерации квадратного волнового сигнала для разработки и использования экспериментов

2. Используется для генерации квадратного волнового сигнала для управления драйвером двигателя;

3. Генерирует регулируемые импульсы для MCU использования;

4. Генерирует Регулируемый пульс, цепь управления (PWM затемнения скорости и других приложений).

Серия UART:

Скорость передачи данных: 9600 бит/с длина данных: 8

Стоп-биты: 1

Контрольная цифра: нет

Управление потоком: нет

1. Установите частоту ШИМ

«F101»: установленная частота 101 Гц (001 ~ 999)

«F1.05»: Установите частоту 1,05 кГц (1,00 ~ 9,99)

«F10.5»: Установите частоту 10,5 кГц (10,0 ~ 99,9)

«F1.0.5»: установленная частота 105 кГц (1.0.0 ~ 1.5.0)

2. Установите коэффициент мощности PWM

"DX:YYY": установить PWM отношение пошлины x: (1 ~ 3) PWM серийный номер, YYY: (000 ~ 100) Коэффициент пошлины;

Например, d1:050, установить 1th PWM коэффициент пошлины до 50%

3. Прочитайте параметры настройки

Отправьте строку «чтение», чтобы прочитать параметры настройки.

Формат сообщения: F156,D1:052,D2:059,D3:058,

Набор удачного возврата: вниз

Не удалось вернуть комплект: осень
