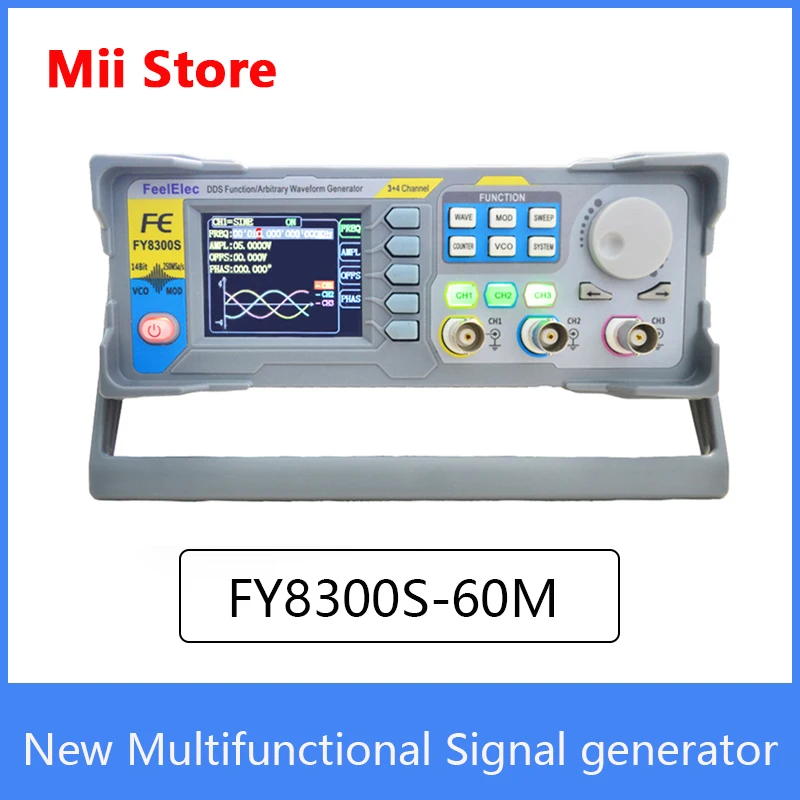

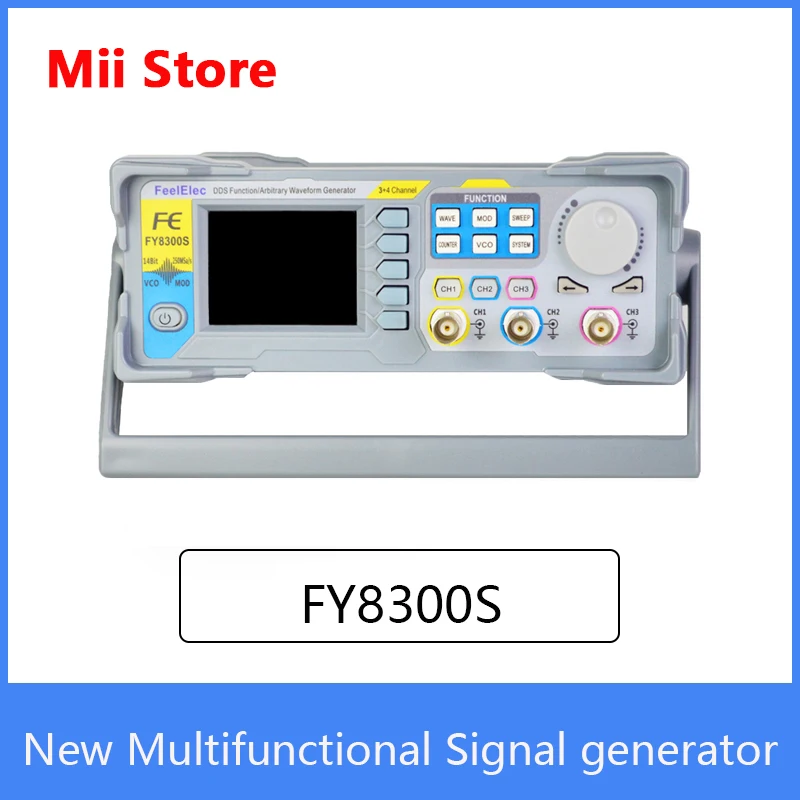

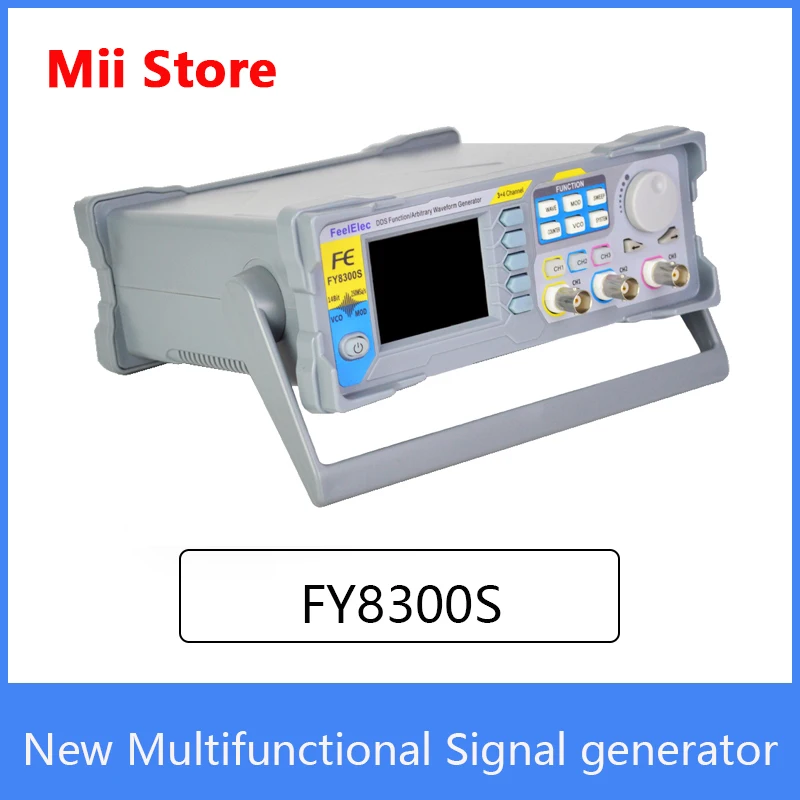

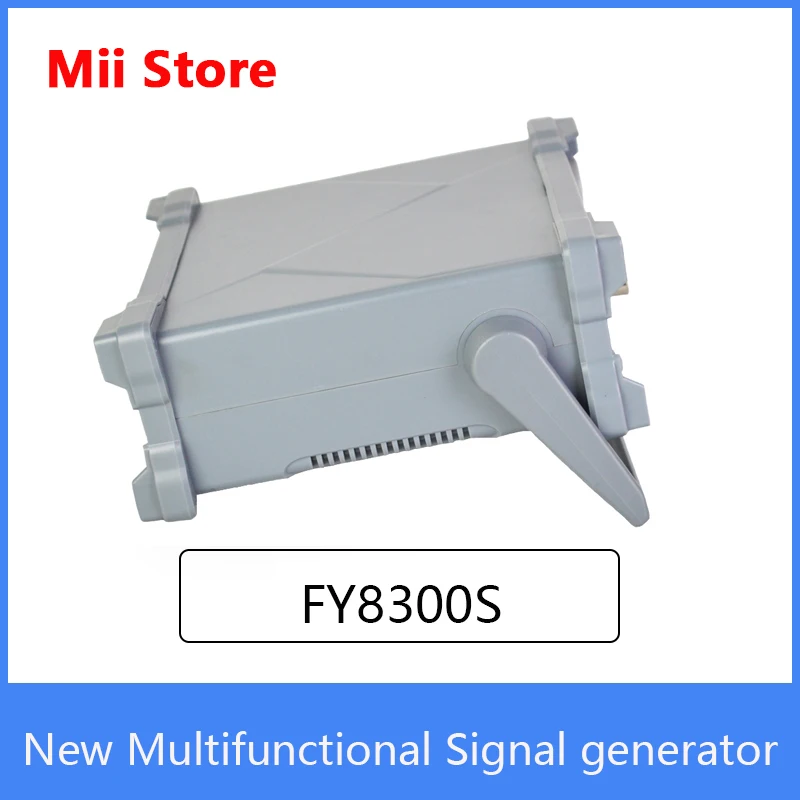

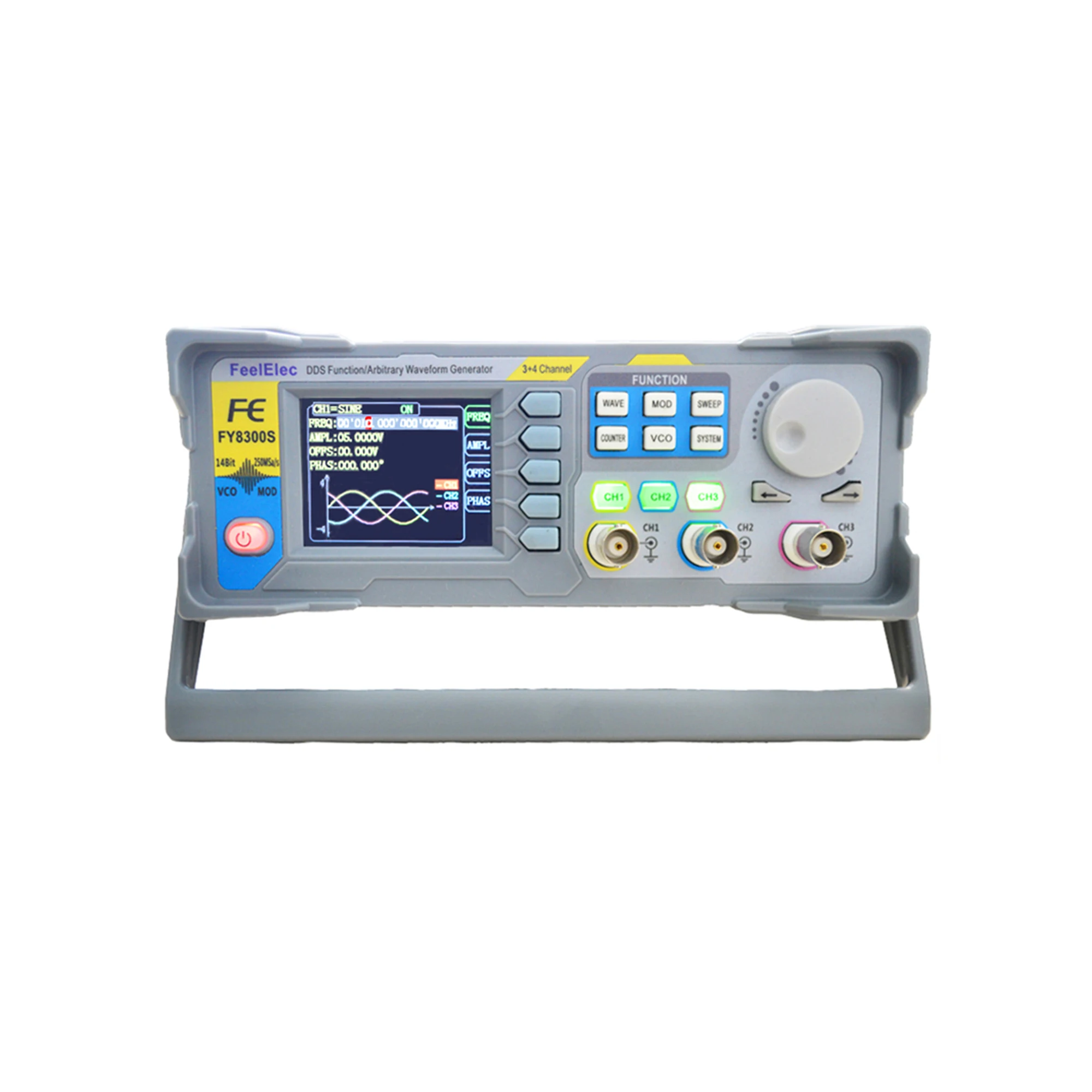

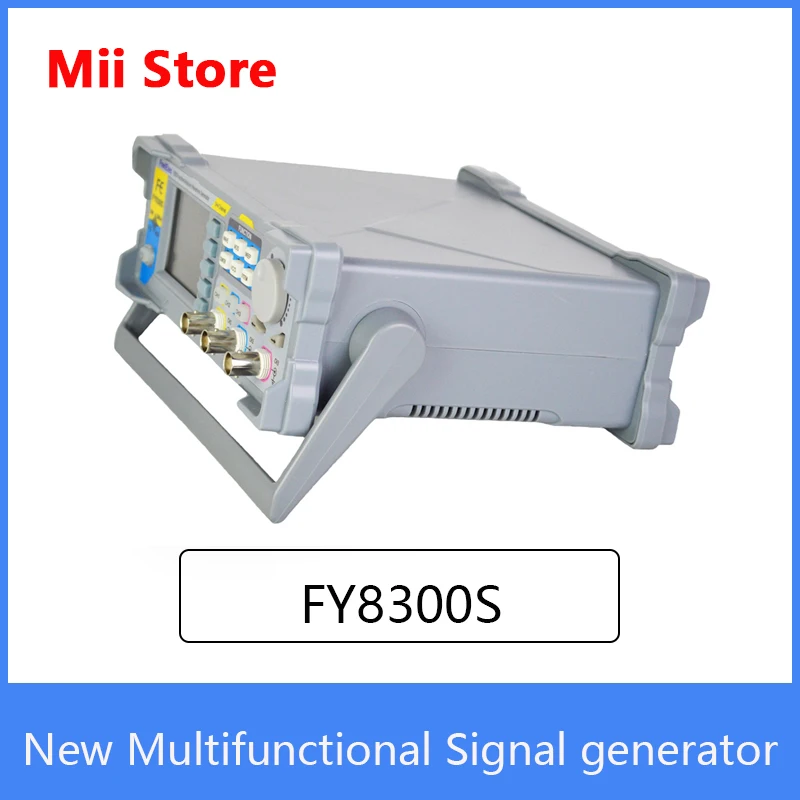

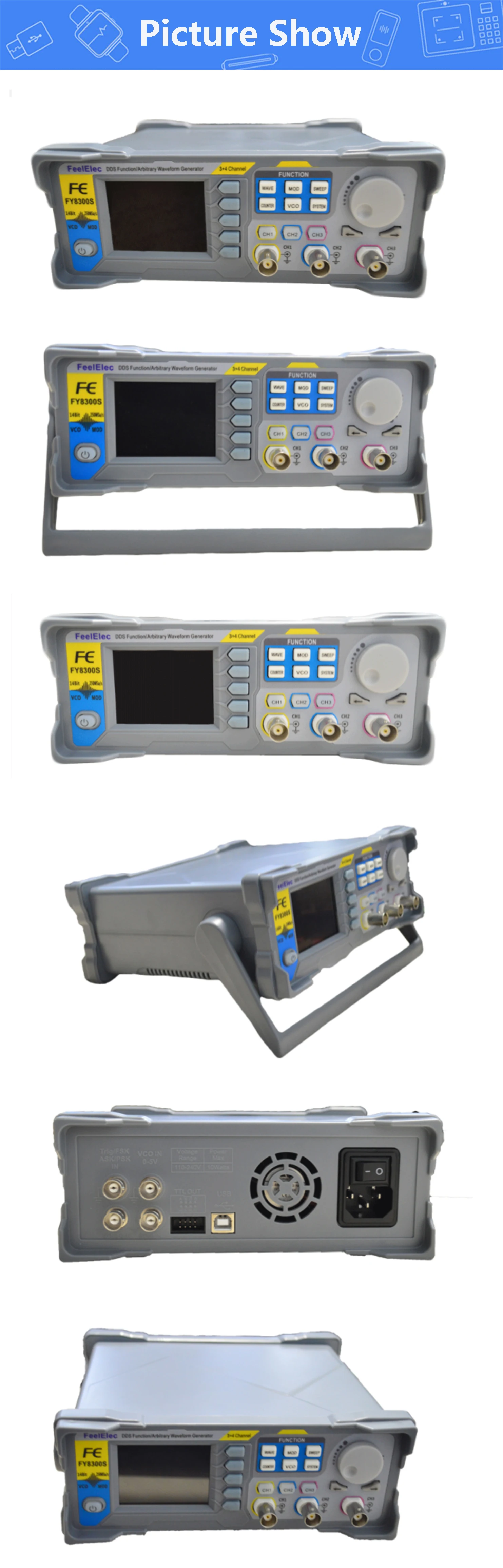

Это руководство относится к каждой моделиСерия FY8300SФункция/генератор сигналов произвольной формы. Последние три символа модели указывают на выходное напряжение синусоидальной волны (МГц). Например,"60 м"Номер модели"FY8300S-60M"Означает, что максимальная выходная частота синусоидальной волны составляет до 60 МГц.
Трехканальная функция серии FY8300S/генератор произвольной формы-это набор функциональных генераторов сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, четырехканальный TTL генератор сигналов, VCO, развертка, счетчики и частотный метр и другие функции с высокой производительностью, экономичный, многофункциональный генератор сигналов. Множество клавиш быстрого доступа и графический пользовательский интерфейс упрощают каждую работу. Использовать rs не нужно тратить много времени, чтобы узнать и ознакомиться с работой инструмента, вы можете быть квалифицированным использованием. Для образования, исследований и разработок, производства, тестирования, обслуживания и других отраслей промышленности, чтобы обеспечить новый выбор.
Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений. Технология поверхностного монтажа улучшает помехи и срок службы. Может выводить до 97 групп функций/произвольной формы, содержит 33 группы предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Предустановленные формы сигнала: синус, квадрат, прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, CMOS(0 ~ 12 В), четыре канала TTL, экстенциальный подъем, экстенциальное падение, шум, ЭКГ, постоянный ток и т. Д.
Частота
Модель
FY8300S-20M
FY8300S-40M
FY8300S-60M
Синус
0 ~ 20 МГц
0 ~ 40 МГц
0 ~ 60 МГц
Квадратный
0 ~ 20 МГц
0 ~ 20 МГц
0 ~ 25 МГц
Пандус, треугольник
0 ~ 10 МГц
0 ~ 10 МГц
0 ~ 10 МГц
Пульс
0 ~ 10 МГц
0 ~ 10 МГц
0 ~ 10 МГц
TTL/CMOS
0 ~ 10 МГц
0 ~ 10 МГц
0 ~ 10 МГц
Произвольная форма волны
0 ~ 10 МГц
0 ~ 10 МГц
0 ~ 10 МГц
Минимальная ширина импульса
20ns (минимальная ширина всех моделей импульсной волны может достигать 20ns)
Минимальное разрешение на всех частотных диапазонах
1μгц (минимальное разрешение может достигать 1μгц на всех частотных диапазонах, чтобы обеспечить точность регулировки при высокой частоте. Например, он может выводить сигнал 10,000000000001 МГц).
Точность
± 20ppm
Стабильность
± 1ppm/ 3 часа
Характеристики формы волны
Формы волны
Синус, квадрат, прямоугольник (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, полуволна, полная волна, положительная ступень, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, мультитон, шум, ЭКГ, трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM и другие 64 набора клиентской формы сигнала.
Нелетучее хранилище
Может хранить 64 произвольные формы сигналов, определенные пользователем (8K 14 бит) * 64
Длина волны
8192 точек * 14 бит
Частота дискретизации
250MSa/s
Вертикальное разрешение
14 бит
Синус
Гармоническое подавление
≥ 50 дбк (<1 МГц); ≥ 45 дбк (1 МГц ~ 20 МГц);
Полное гармоническое искажение
<0.5% (20 Гц ~ 20 кГц, 0dBm)
Прямоугольник
Время подъема/падения
≤ 15 НС (VPP<5 В)
Overshoot
≤ 5%
Рабочий цикл
0.01% ~ 99.99% (разрешение 0.01%)
Пилообразная волна
Линейность
> 99% (0,01 Гц ~ 10 кГц)
Характеристики выхода
Амплитуда (VPP)
Частота вращения ≤ 5 МГц: 1mVpp ~ 24Vpp;
5 МГц <частота ≤ 10 МГц: 1mVpp ~ 20Vpp;
10 МГц <частота ≤ 20 МГц: 1mVpp ~ 10Vpp;
Частота> 20 МГц: 1mVpp ~ 5Vpp;
Разрешение
1МВ
Амплитудная стабильность
± 0.5%/ 5 часов
Амплитудная плоскостность
± 2.5%(<10 МГц);± 5%(>10 МГц);
Сигнал на выходе
Сопротивление
50Ω ± 10% (Типичный)
Защита
Все каналы могут работать более 60 секунд, когда нагрузка коротка.
Смещение постоянного тока
Диапазон смещения
Frequency≤ 20 МГц: ± 12V; Частоты> 20 МГц: ± 2,5 V;
Офсетное разрешение
1МВ
Фазовая характеристика
Диапазон фаз
0 ~ 359,99 °
Разрешение фазы
0,01 °
TTL выход
Амплитуда уровня TTL
> 3Vpp
Разветвителя
> 8 TTL нагрузка
Время подъема/падения
≤ 10 нс
Выход CMOS
Низкий электрический уровень
<0,3 в
Высокий Электрический уровень
1 В ~ 12 В
Время подъема/падения
≤ 18 нс
Внешние измерения
Функция
Частота, период, положительная/отрицательная ширина импульса, рабочий цикл
Диапазон входного напряжения
1Vpp ~ 20Vpp
Измеритель частоты
Разрешение
0,01 Гц (время ворот = 100S)
Диапазон
0,01 Гц ~ 100 МГц
Чувствительность
Время ворот 3 класса (1S, 10S, 100S) регулируется
Счетчик
Диапазон
0-4294967295
Муфта
Постоянный ток
Рабочий режим
Руководство по эксплуатации
Период
Диапазон измерения
5ns ~ 20s
Измерение соединения постоянного тока
Ширина импульса
Диапазон измерения
0ns ~ 20s
Разрешение
5ns
Рабочий цикл
Диапазон (дисплей)
0% ~ 100%
Развертка
Несущая Форма волны
Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Тип развертки
Линейный или логарифм
Направление развертки
Вверх, вниз и с круговыми направлениями;
Развертки объектов
Частота, амплитуда, смещение, рабочий цикл
Время подметания
0,01 S ~ 999,99 S/шаг
Диапазон установки
Пусковое положение и положение отделки могут быть установлены произвольно.
Диапазон развертки
Определяется параметрами.
VCO(Выход управления напряжением)
Диапазон модуляции сигнала на вход
0 ~ 5 В
Частотный диапазон сигнала VCO
0-1000 Гц
Объект управления VCO
Частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, цикл управления напряжением.
Специальная функция VCO
Может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналом.
Модуляция
Тип модуляции
AM, FM, PM, ASK, FSK, PSK
Несущая Форма волны
Синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока)
AM
Источник
Внутренний (CH2) /внешний (VCO в порту)
Модулирующая Форма волны
Синус, квадрат, треугольник, рампа, произвольная форма волны
Глубина
От 0% до 120%
Модулирующая частота
Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;
FM
Источник
Внутренний (CH2) /внешний (VCO в порту)
Модулирующая Форма волны
Синус, квадрат, треугольник, рампа, произвольная форма волны
Модулирующая частота
Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;
PM
Источник
Внутренний (CH2) /внешний (VCO в порту)
Модулирующая Форма волны
Синус, квадрат, треугольник, рампа, произвольная форма волны
Фазовое отклонение
От 0 до 360 °
Модулирующая частота
Внутренний: 1μгц ~ 1 МГц; Внешний: 1μгц ~ 2 кГц;
Спросить
Источник
Внутренний (CH2), внешний (ASK IN Port), руководство
Модулирующая Форма волны
Квадрат с 50% рабочим циклом.
Частота ключа
1μHz ~ 10 МГц
ФСК
Источник
Внутренний (CH2), внешний (FSK IN Port), ручной
Модулирующая Форма волны
Квадрат с 50% рабочим циклом.
Частота ключа
1μHz ~ 10 МГц
ПСК
Источник
Внутренний (CH2), внешний (PSK в порту), руководство
Модулирующая Форма волны
Квадрат с 50% рабочим циклом.
Частота ключа
1μHz ~ 10 МГц
Функция Burst
Несущая Форма волны
Синус, квадрат, пандус, произвольный (за исключением постоянного тока)
Количество разрывов
1 ~ 1048575
Источник запуска
Ручной, внутренний, внешний (AC/DC)
Общие характеристики
Дисплей
Тип
2,4 дюйма, на тонкопленочных транзисторах на тонкоплёночных транзисторах Цвет Дисплей.
Сохранение и загрузка
Количество
12
Положение
От 01 до 12 (01 для значения по умолчанию)
Интерфейс
Тип
USB к последовательному интерфейсу
Протокол
Режим командной строки, обеспечивающий протоколы связи.
Скорость общения
115200bps (промышленный стандарт)
Мощность
Диапазон напряжения
AC100V ~ 240V
Техника
SMD, LSI, надежный и прочный
Зуммер
Можно включить/выключить, установив.
Эксплуатация
Кнопки и ручка непрерывно.
Окружающая среда
Температура. : 0 ~ 40 ℃, влажность: 0,5% 80%
Размер
200 мм * 190 мм * 90 мм (Д * Ш * В)
Вес
700 г

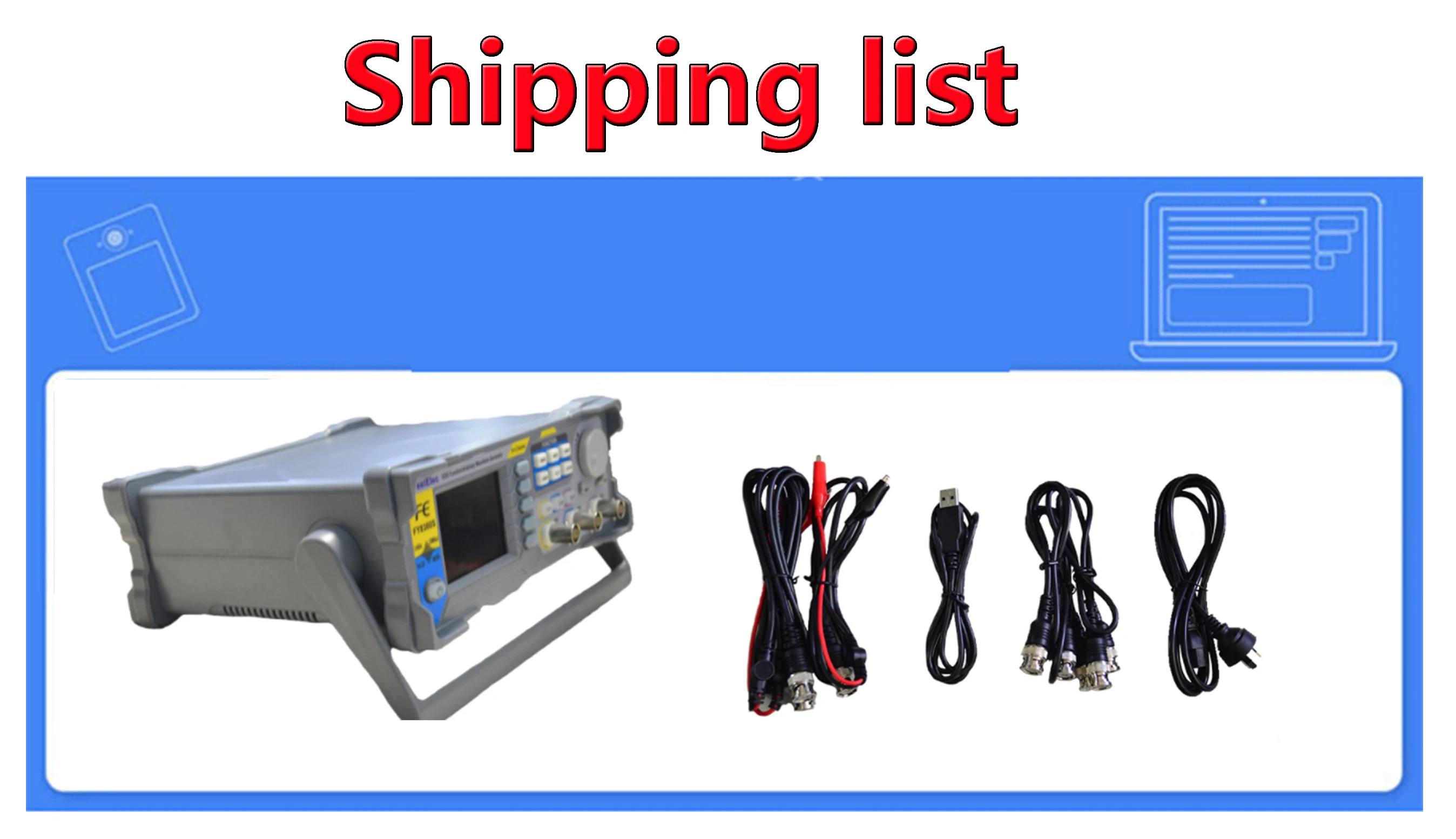

Посылка с размером
25 см * 21 см * 10 см (Д * Ш * В)
Вес посылка
1,1 кг (главный двигатель, аксессуары и другие упаковочные материалы)
