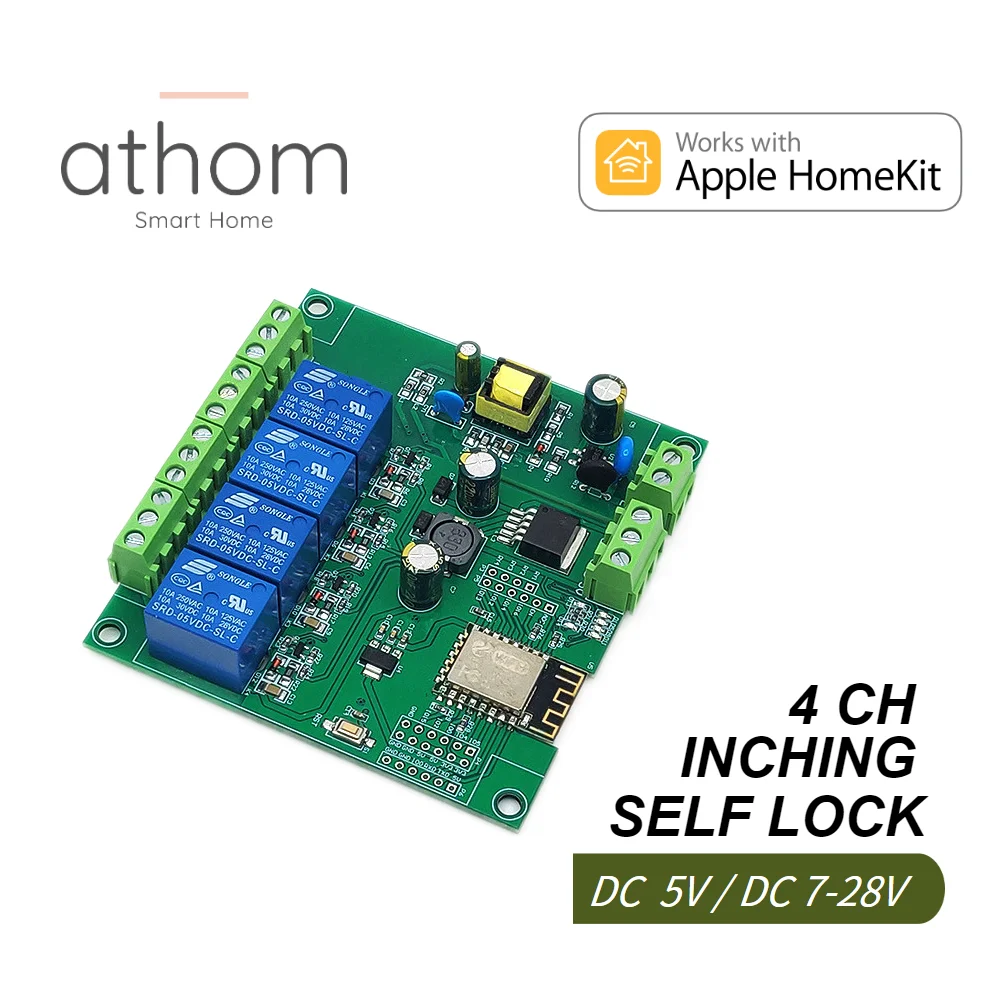

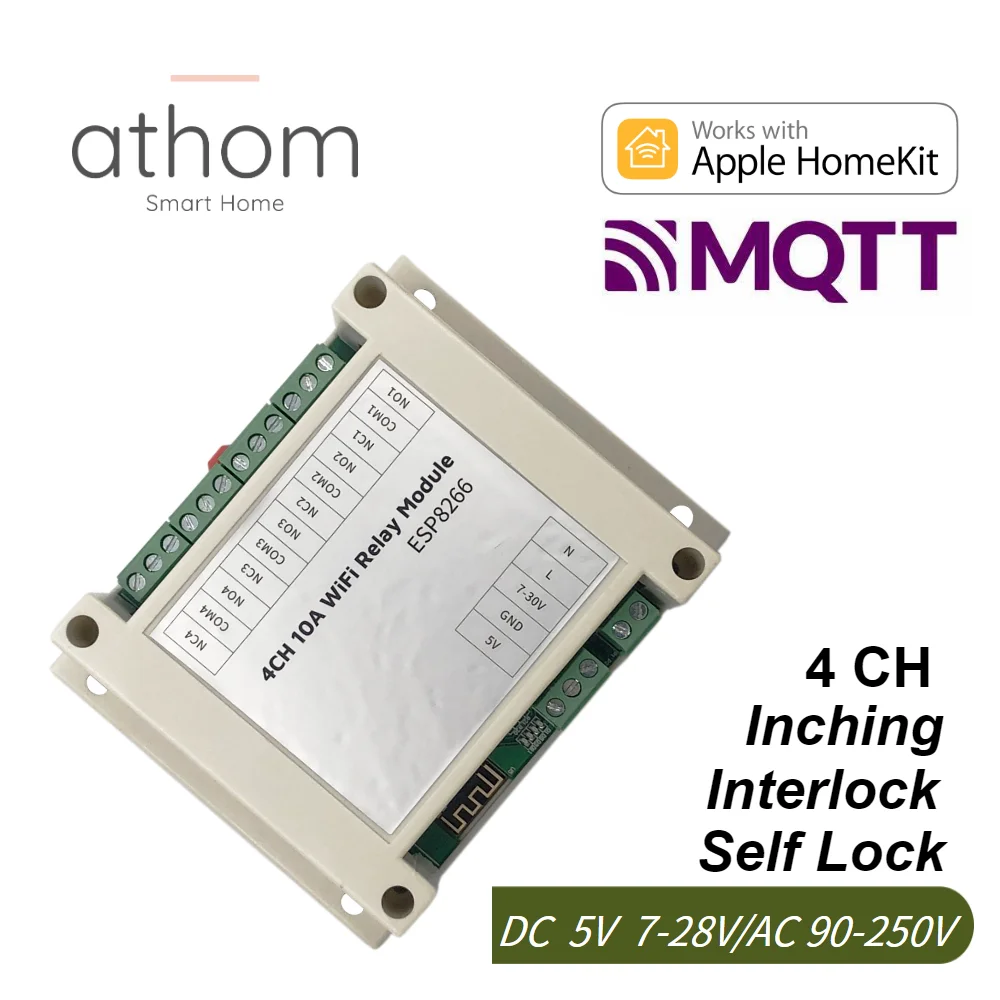

Релейный модуль Wi-Fi ATHOM Homekit и MQTT, 4 канала, самоблокирующийся входной контроллер, 5 В, 12 В, 7 в-30, AC90-250V в

Примечание:

Функции, описанные ниже, предназначены только для прошивки выше версии 0,8. Если у вас прошивка ниже, свяжитесь с нами, чтобы получить последнюю версию прошивки.

Homekit и MQTT DC 5V DC 7-30V AC 90-250V Inching/самоблокирующийся релейный переключатель

Открытые источники Homekit и прошивка MQTT, после установки вы можете управлять устройством как с помощью Apple Home App, так и с помощью MQTT протокала.

Параметры

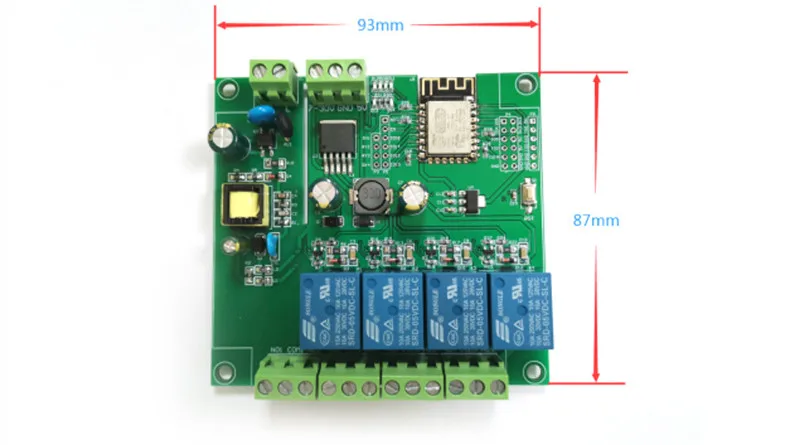

Рабочее напряжение: 5 В/7-30 В постоянного тока/переменного тока 90-250Состояние включения/выключения реле соответственноПоддерживает контроль различных диапазонов напряженияПотребление платы: <1 ВтТок в режиме ожидания: 80 мАМаксимальный входной ток: 10АМаксимальная мощность: 2200 ВтСрок службы реле: ≥миллион раз100 м электрическое сопротивление изоляцииНапряжение поражения током: 1000 вМаксимальное время тяги реле: 15 мсМаксимальное время выпуска реле: 5 мсРежим работы: подключение/самоблокировкаСтандарт беспроводной связи: 2,4 ГГц, 802,11 b/g/nПрименение: контроль доступа, включение ПК, гаражных ворот и т. д.Применение для компьютера: Удаленная загрузка компьютераРабочая температура: от-40 градусов до + 70 градусовВлажность при эксплуатации 40%-80% относительной влажностиРазмер изделия: 60*50*20 мм

Настройки Wi-Fi

Включите устройство, затем воспользуйтесь телефоном или компьютером, найдите Wi-Fi, пока не Найдите Имя: Homekit-xxxxx, затем подключитесь. Подождите несколько секунд, пока не всплывет web.Вы можете установить имя пользователя и пароль для вашего устройства и выбрать DHCP или статический IP

Внимание

Если вы хотите изменить настройки других параметров по умолчанию, сначала перейдите к настройке и сохраните другие параметры, а затем установите и сохраните настройки Wi-Fi.Если вы установите и сохраните Wi-Fi перед установкой других параметров, устройство подключит маршрутизатор напрямую, и соединение потеряется. Затем вам нужно открыть роутер, чтобы найти IP-адрес устройств, затем использовать IP-адрес для посещения устройства

Настройки MQTT

Установите ваше имя пользователя и пароль для вашего MQTT. Тогда вы можете управлять устройством не только с помощью Homekit, но и с помощью MQTT

Расширенные системы контроля

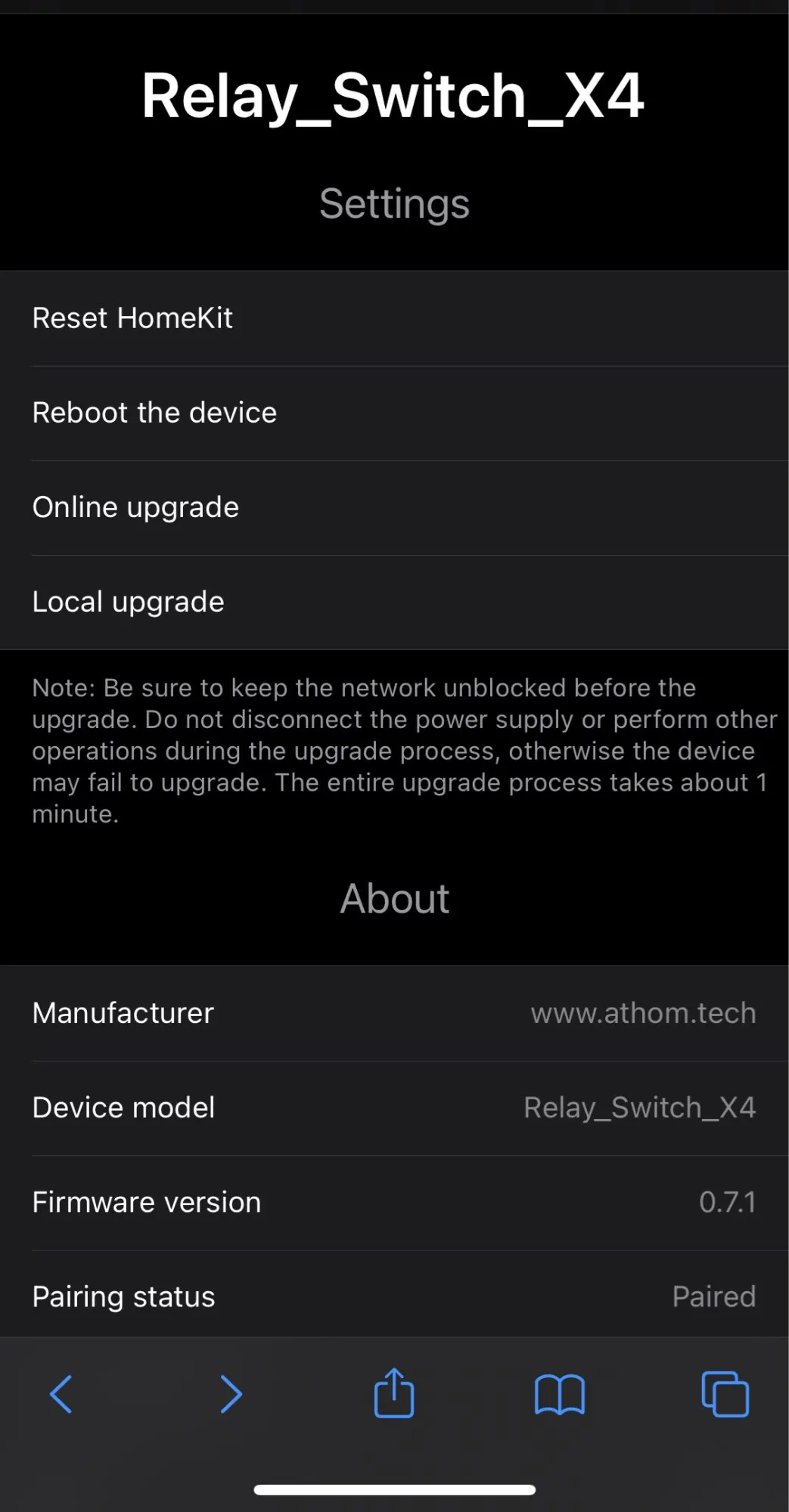

На этой странице вы можете установить:Состояние включенияРежим переключения (самоблокировка/блокировка/подключение и т. д.)Продолжительность подачиТип переключателя и т. Д.

Полные настройки

После настройки функции сохраните его. Устройство автоматически подключит ваш роутер.Затем откройте домашнее приложение, добавьте новое устройство до тех пор, пока не удастся. (Код: 12345678)Или перейдите к MQTT брокеру для завершения настройки.

Перезапуск

Для перезагрузки платы просто нажмите кнопку на плате

Сброс

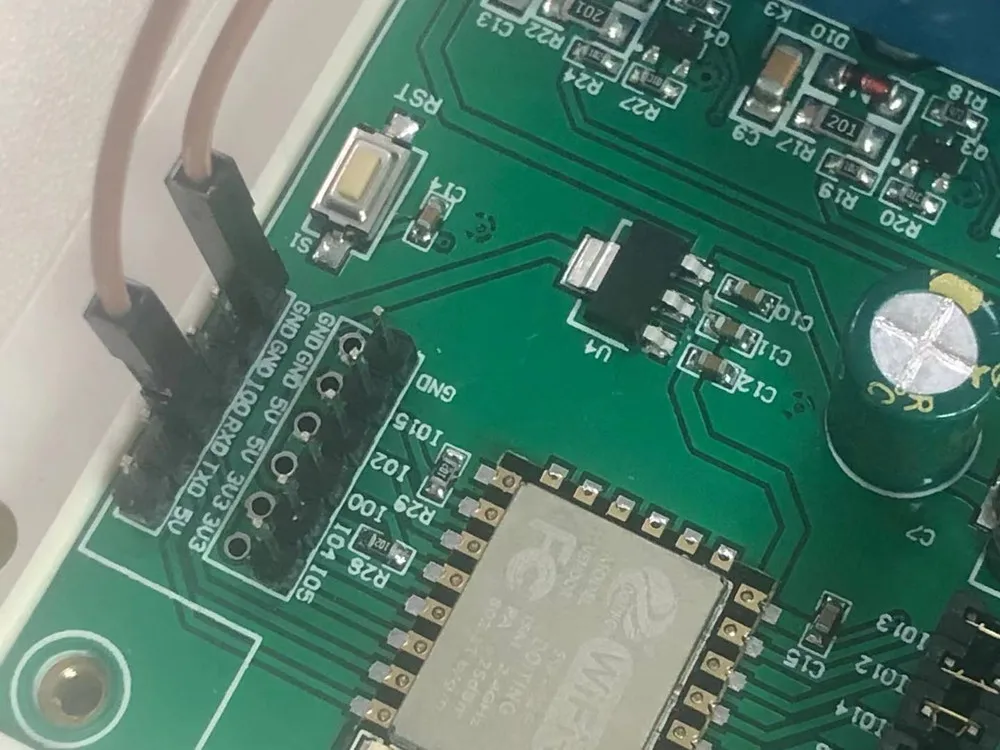

Для сброса платы Используйте Переходный провод для подключения GND к TX более 6 секунд и отсоедините его. Плата будет сброшена, и вам нужно переустановить ее снова.
