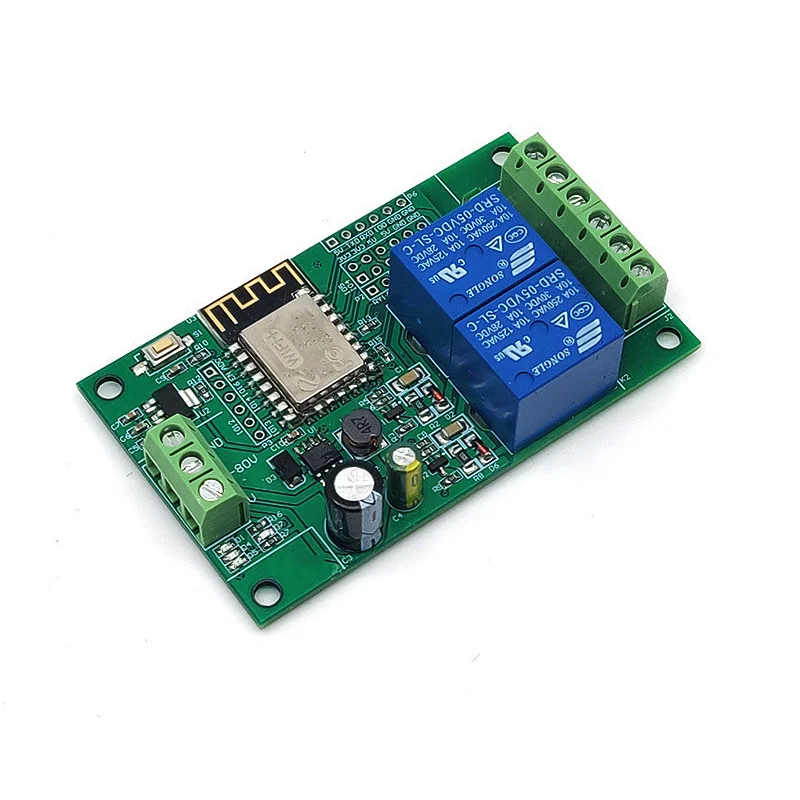

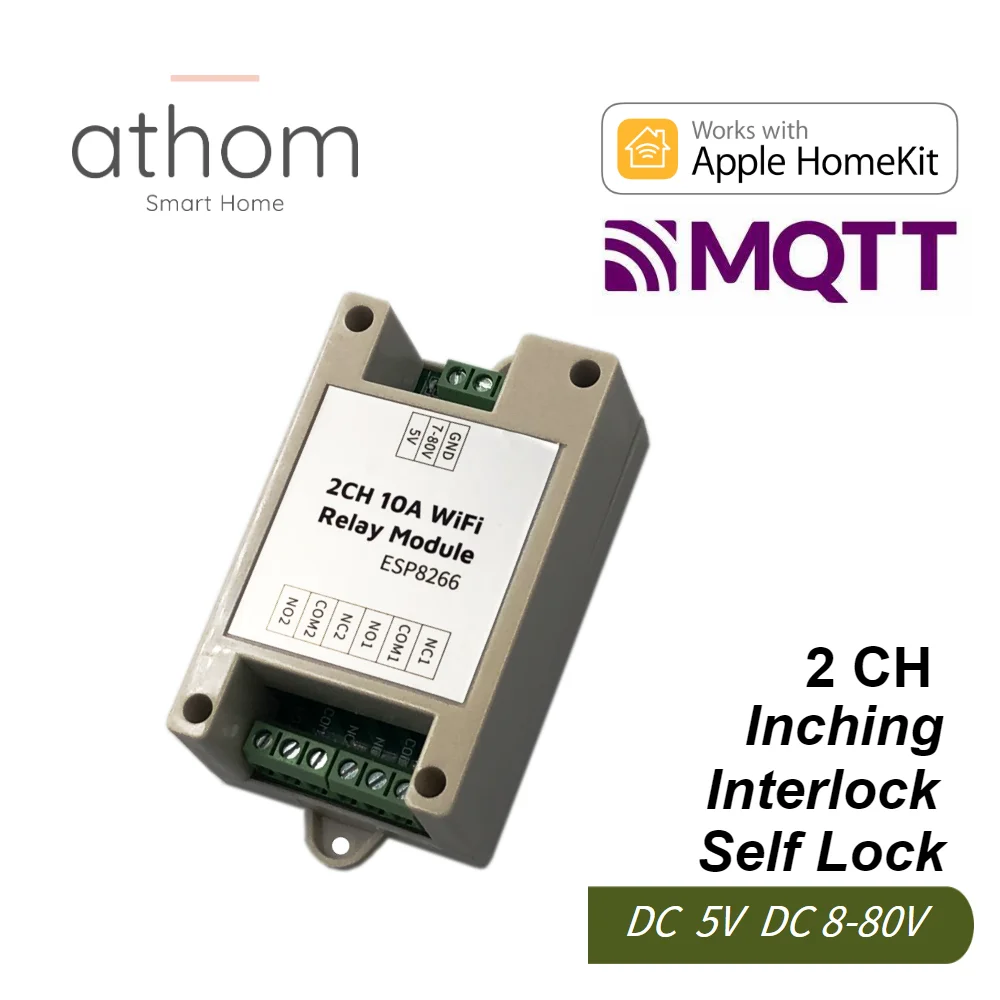

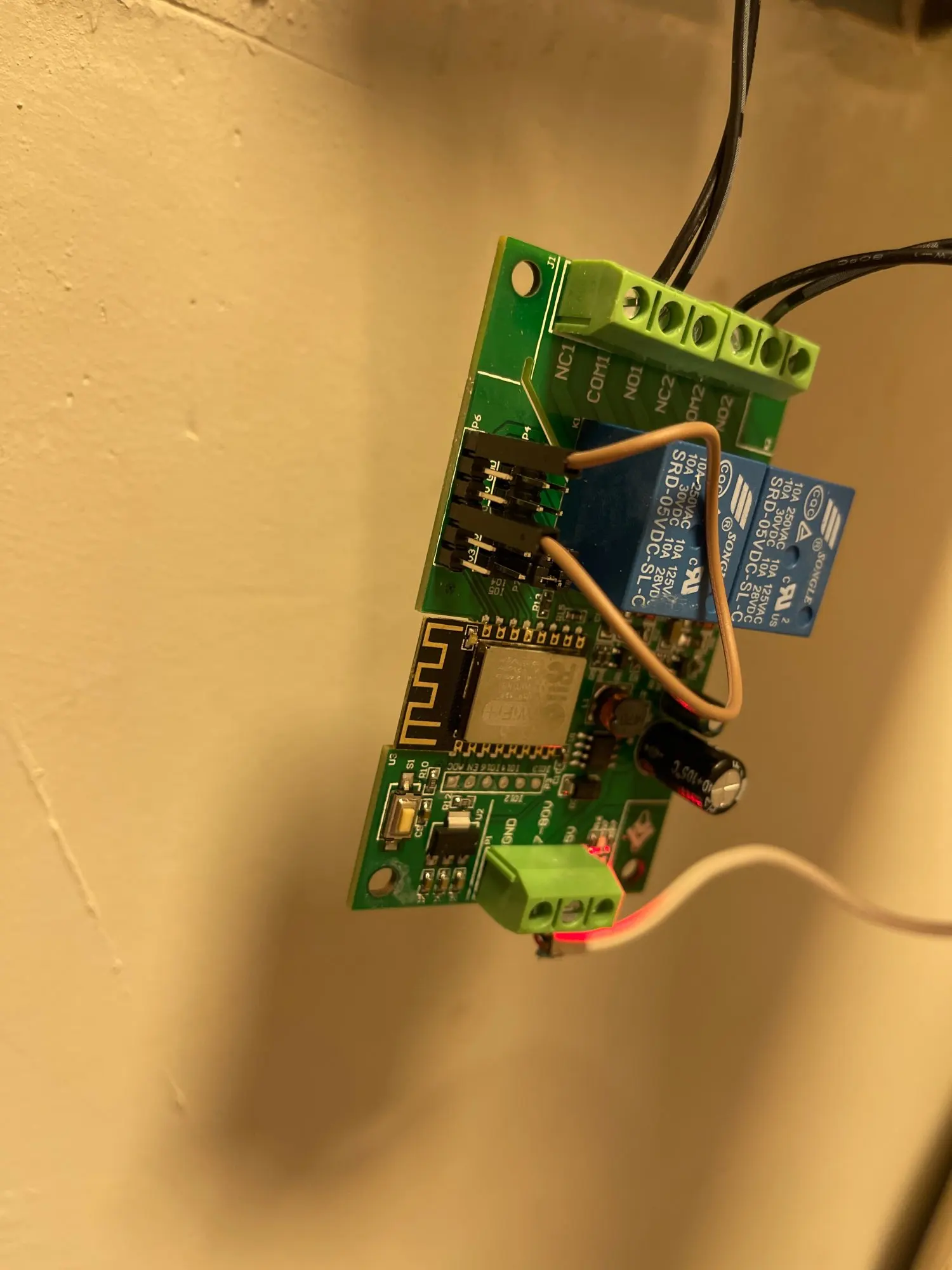

Релейный модуль ATHOM Homekit и MQTT, 2-канальный, Wi-Fi, переключатель, самоблокировка, управление входом, 5 В, 12 В, 8-80 В постоянного тока

Примечание:

Описанные ниже функции предназначены только для прошивки abobe Ver 0,8. Если прошивка ниже, пожалуйста, свяжитесь с нами, чтобы получить последнюю прошивку.

Homekit & MQTT DC 5V DC 8-80V инчинг/самоблокирующийся релейный переключатель

Откройте источники Homekit и MQTT прошивки, после установки вы можете управлять устройством с помощью приложения Apple Home и MQTT protocal.

Параметры

Рабочее напряжение: 5 В/8-80 В постоянного токаРелейный Режим ВКЛ/ВЫКЛ соответственноДва входных интерфейсаПоддерживает контроль различных диапазонов напряженияПотребление платы: <1 ВтТок в режиме ожидания: 80 мАМаксимальный входной ток: 10AМаксимальная мощность: 2200 ВтСрок службы реле: ≥один миллион раз100 м сопротивление электрической изоляцииНапряжение электрического удара: 1000 вМаксимальное время натяжения реле: 15 мсМаксимальное время релейного реле: 5 мсРежим работы: инчинг/самоблокировкаБеспроводной Стандартный: 2,4 ГГц, 802,11 b/g/nПрименение: контроль доступа, включение ПК, дверь гаража и т. Д.Компьютерное Применение: компьютерная загрузка с дистанционным управлениемРабочая температура: от-40 до + 70 градусовРабочая влажность 40%-80% относительной влажности

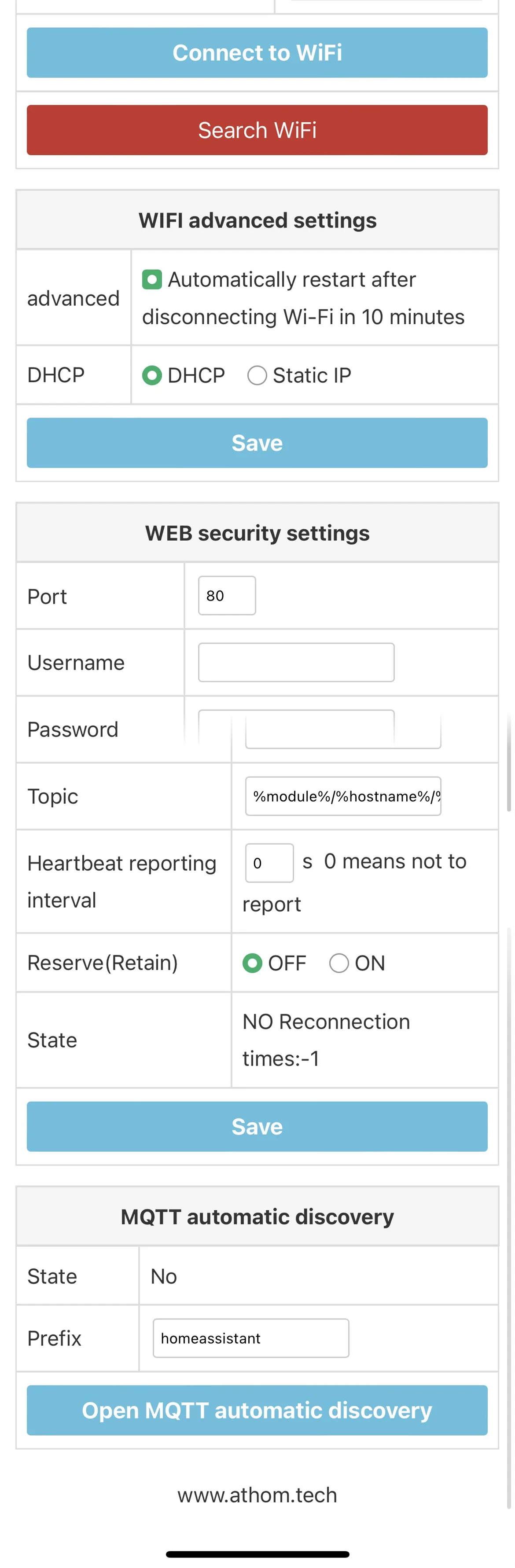

Настройки WiFi

Включите устройство, затем используйте телефон или компьютер для поиска WiFi, пока не найдете имя: Homekit-xxxxx, затем подключите. Подождите несколько секунд, пока не появится веб-сайт.Вы можете установить имя пользователя и пароль для вашего устройства и выбрать DHCP или статический IP

Внимание

Если вы хотите изменить настройки по умолчанию других параметров, сначала перейдите в набор и сохраните другие параметры, затем установите и сохраните настройки Wi-Fi.Если вы установите и сохраните WiFi перед установкой других параметров, устройство будет подключать вас к маршрутизатору напрямую, и соединение будет потеряно. Затем вам нужно открыть маршрутизатор, чтобы найти ip-адрес устройств, а затем использовать ip-адрес для посещения устройства

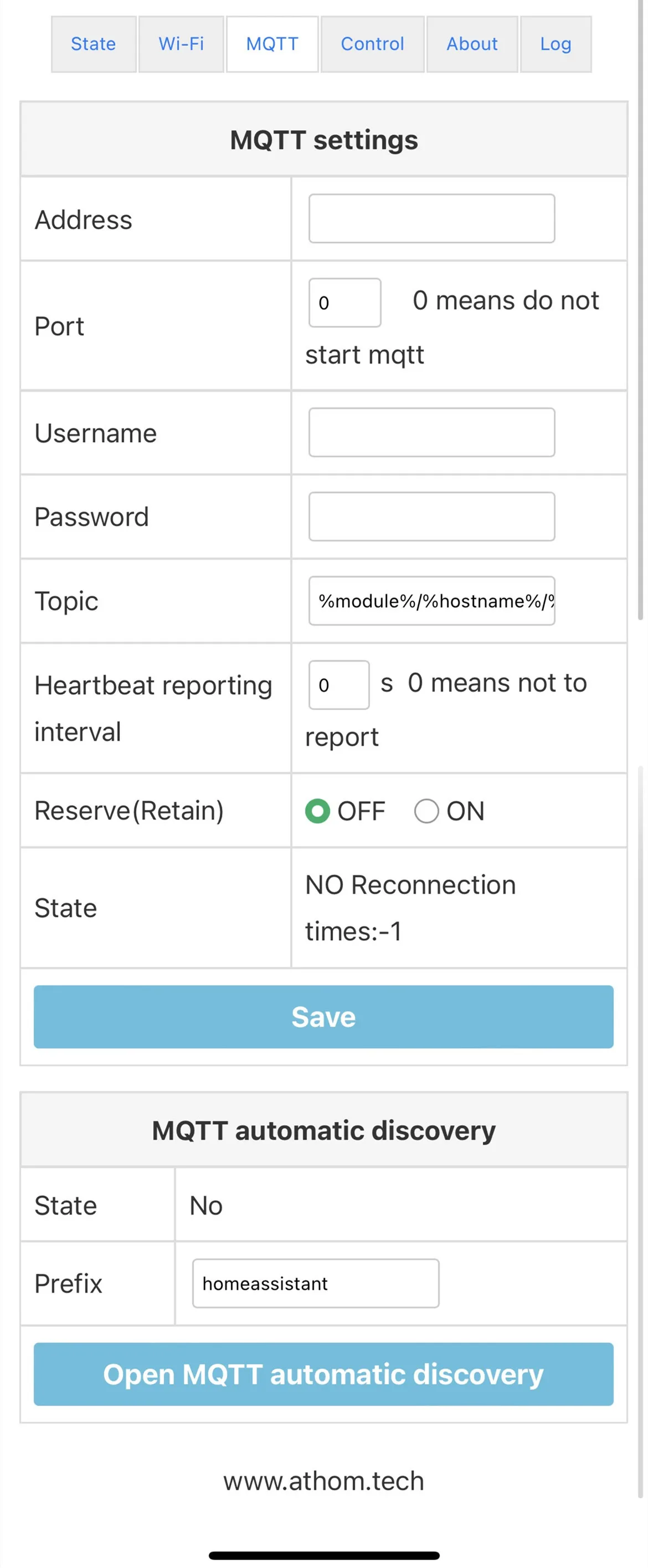

Настройки MQTT

Установите имя пользователя и пароль MQTT. Затем вы можете управлять устройством не только с помощью Homekit, но и MQTT

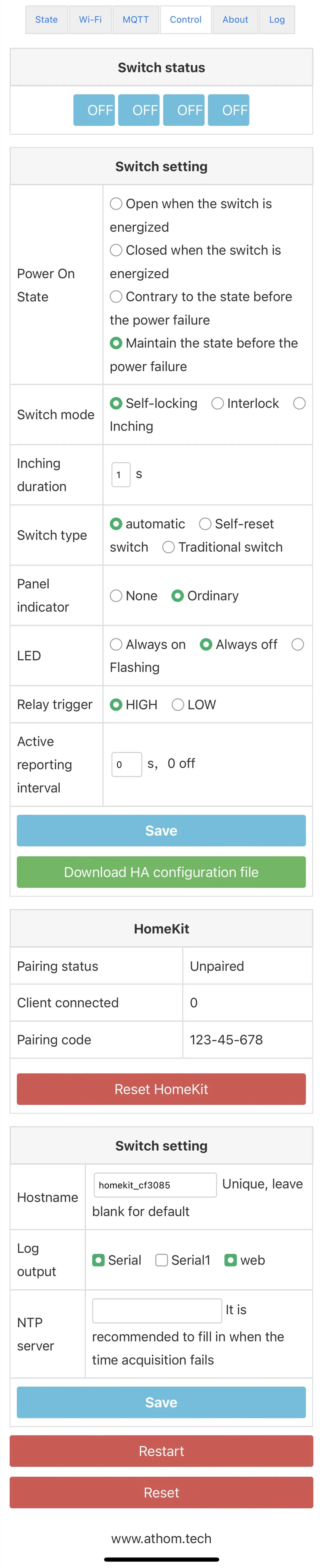

Расширенные настройки управления

На этой странице вы можете установить:Мощность на состоянииРежим переключения (самоблокировка/блокировка/инчинг и т. Д.)Продолжительность инчингаТип переключателя и т. Д.

Полные настройки

После установки функций сохраните его. Устройство автоматически подключается к маршрутизатору.Затем откройте приложение Home добавьте новое устройство до достижения успеха. (Код: 12345678)Или перейти к вам MQTT брокер завершить настройки.

Перезапуск

Для перезапуска платы просто нажмите кнопку на плате

Сброс

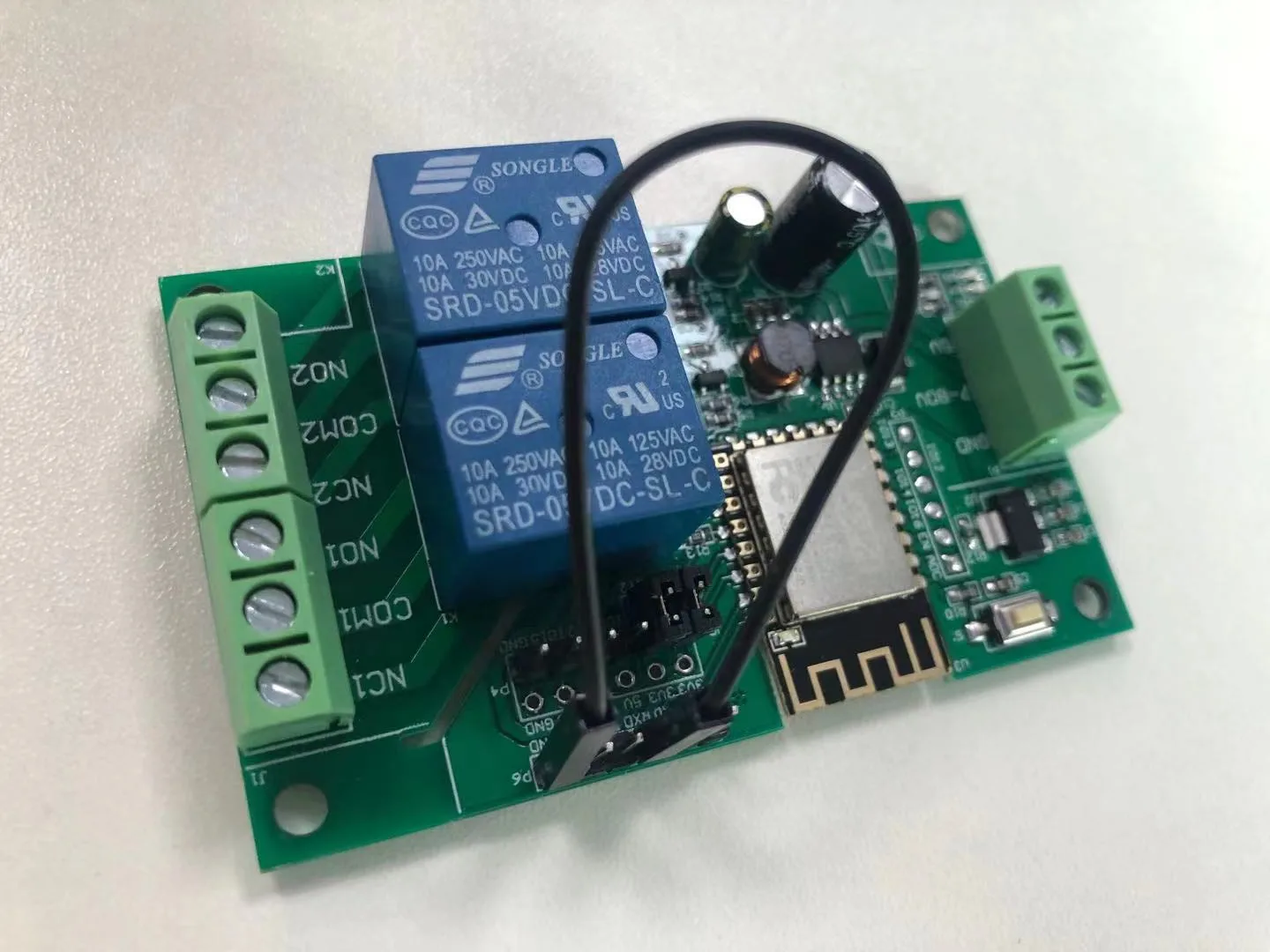

Для сброса платы, пожалуйста, используйте jump wire connect GND To TX для более чем 6s и отключите его. Плата будет сброшена, и вам нужно повторно установить ее снова.

Режим инчинга автоматически работает 1 сек.
