USR-TCP232-S2 протокол УАПП TTL к Ethernet TCPIP конвертер Поддержка DHCPвеб-страниц SMT Серийный модуль Ethernet

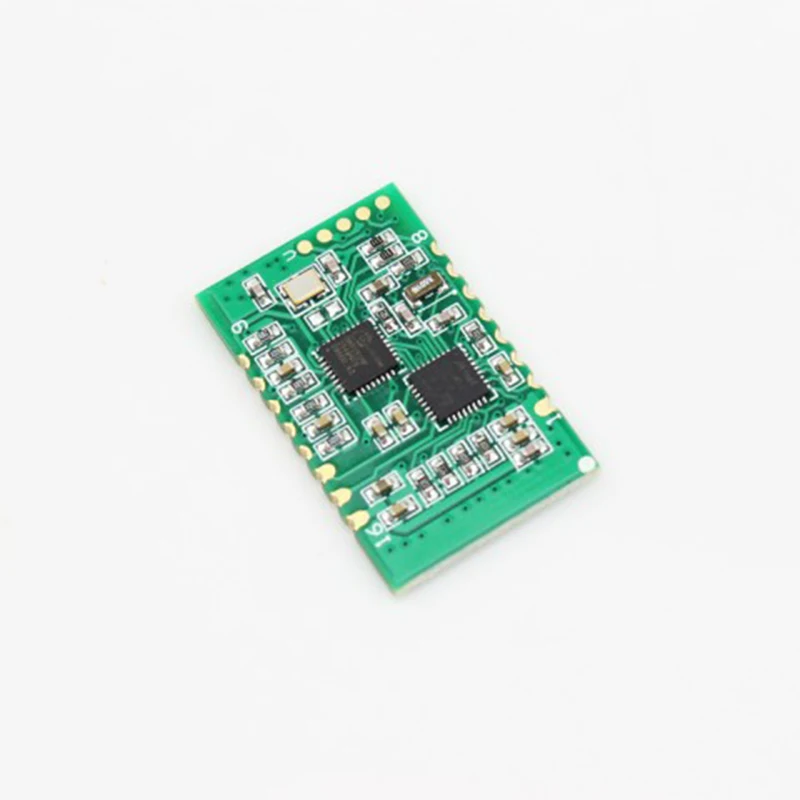

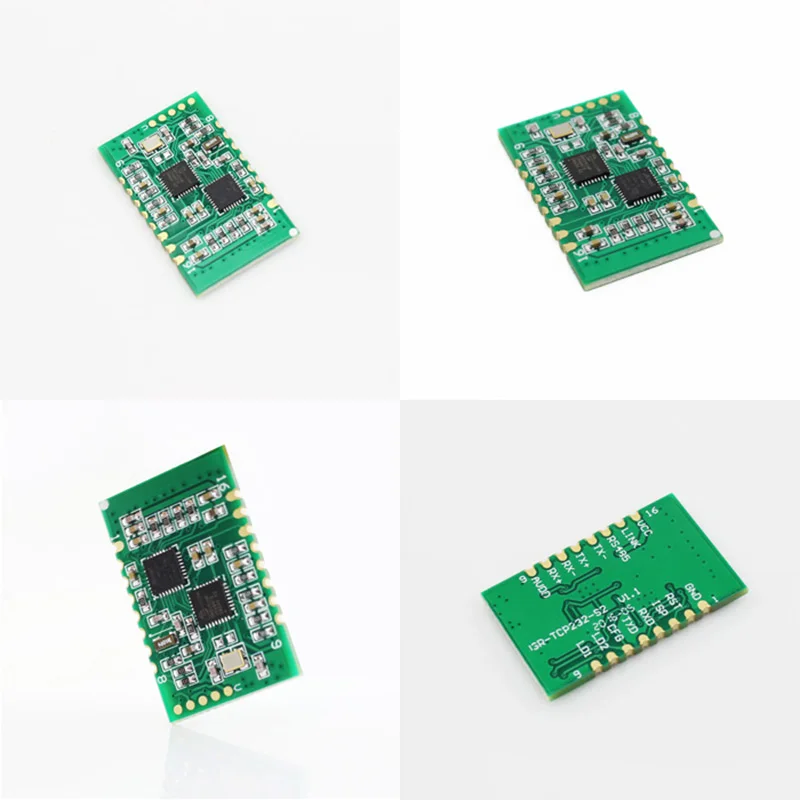

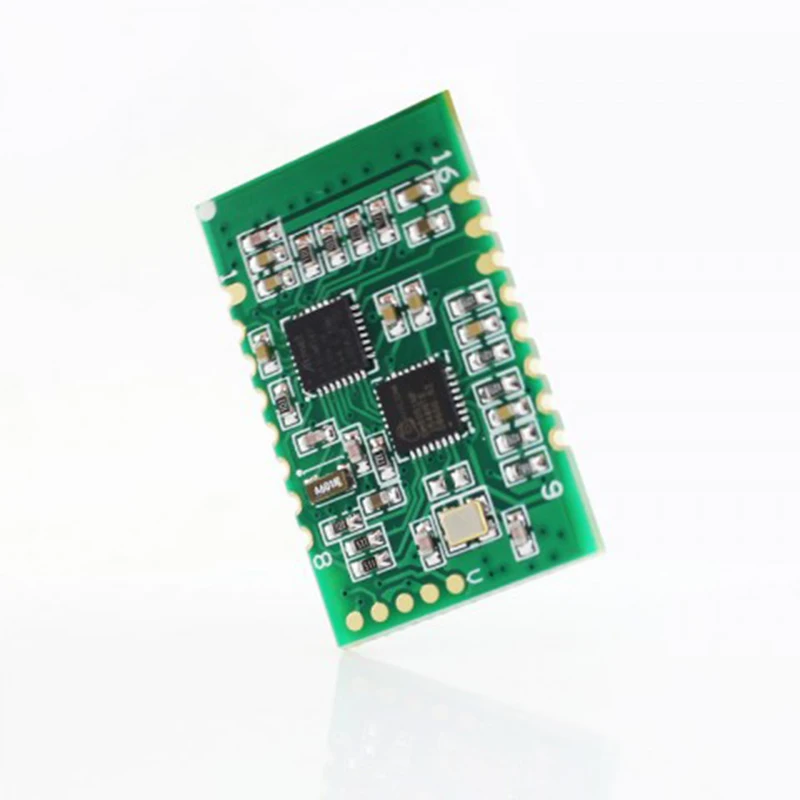

USR-TCP232-S2-это маленький размер SMT Серийный Ethernet модуль, который может реализовывать двунаправленную прозрачную передачу данных между TTL и Ethernet-портом. Он также может быть применен в RS232/ RS485 по схеме сдвига уровня. USR-TCP232-S2 основан на Cortex-M0 core. Он имеет характеры низкой мощности, быстрой скорости и высокой эффективности.

Авто-Auto MDI/MDIX, RJ45 порт с 10/100 Мбит/с

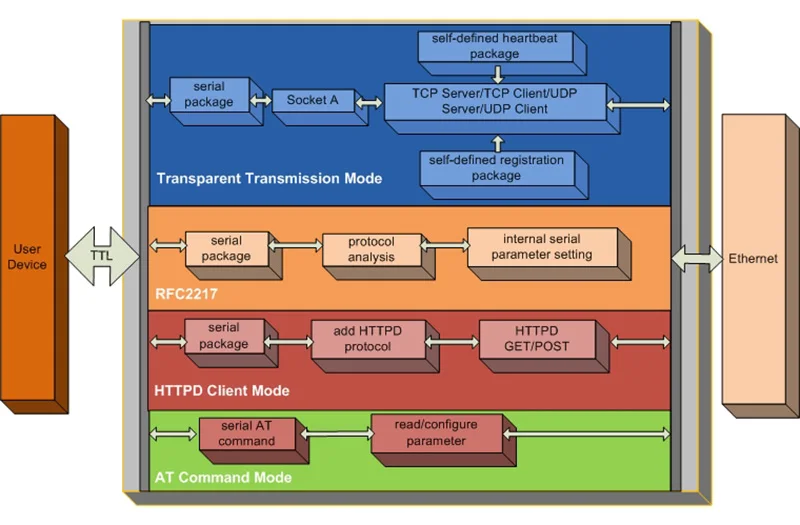

Режим работы: TCP сервер, TCP клиент, UDP клиент, UDP сервер, HTTPD клиент

Скорость передачи данных последовательного порта от 600 бит/с до 460,8 кбит/с, проверка бит без, нечетный, ровный, отметка и место

Самоопределенная посылка heartbeat обеспечивает надежное соединение, поставьте конец

Механизм самостоятельной регистрации посылка, проверка состояния подключения и использование в качестве пользовательского заголовка пакета

В режиме TCP сервера, клиентский номер колеблется от 1 до 16; По умолчанию номер 4

Пользователь может задать параметры через веб-страницу, по команде, последовательный протокол и сетевой протокол; И предусмотрен протокол настройки, пользователи могут интегрировать его в свое программное обеспечение

Поддержка DHCP, автоматическое получение ip-адреса

Поддержка функции DNS и пользовательских настроек DNS сервера

Глобальный Уникальный MAC адрес, купленный у IEEE, пользователь может определить MAC адрес

Обновление прошивки через сеть

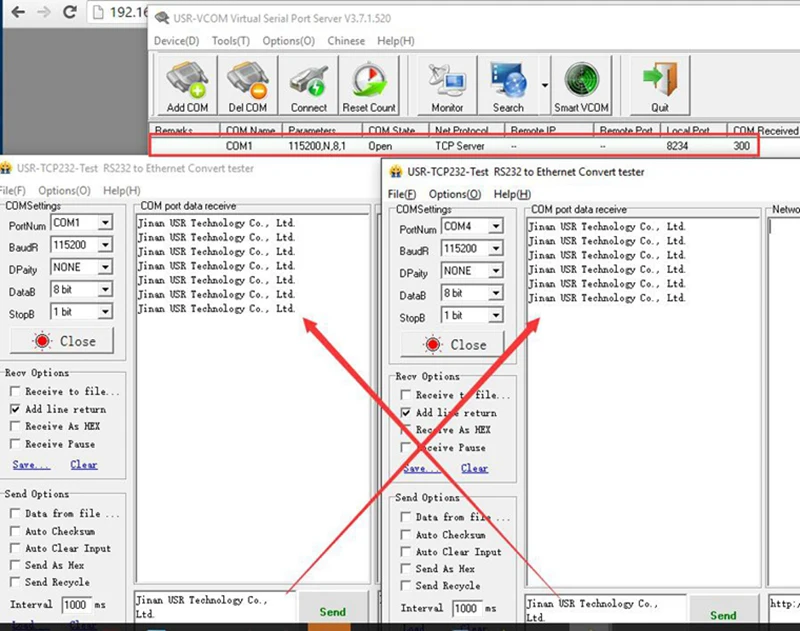

Поддержка виртуального последовательного порта и предоставление соответствующего программного обеспечения USR-VCOM

Восстановление заводского по умолчанию с помощью программного обеспечения и оборудования

Через шлюз, переключатели, роутеры

Может работать в локальной сети, также может работать в Интернете (внешняя сеть)

Предоставить ПК TCP/IP socket programming пример, такой как VB,C + +,Delphi,Android и IOS

Поддержка настройки

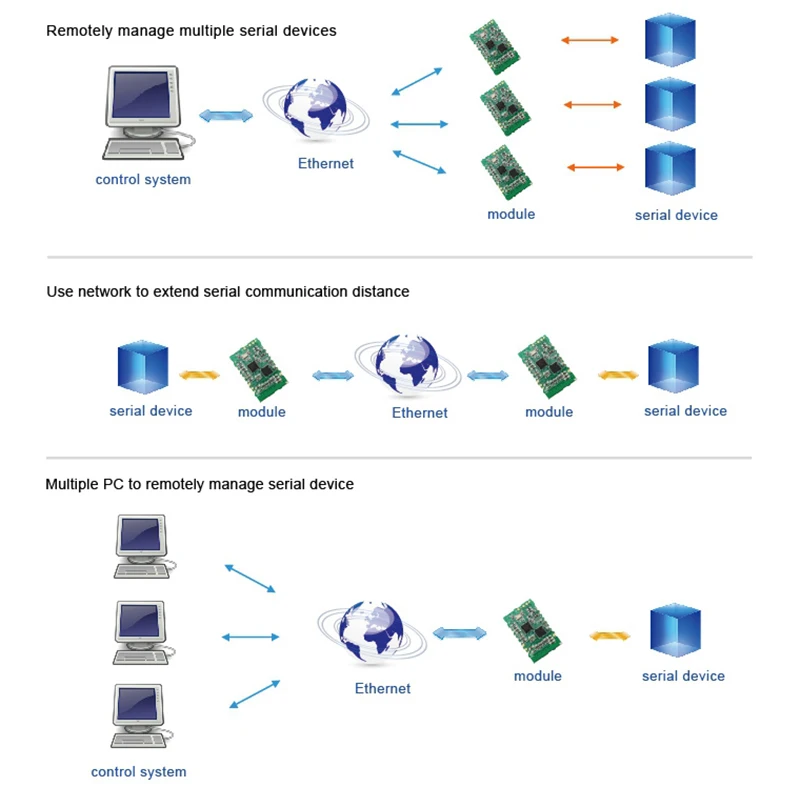

Промышленная передача данных, промышленная автоматизация

Мониторинг безопасности и защиты, общественная безопасность

Умный дом, контроль мощности, мониторинг окружающей среды, интеллектуальное сельское хозяйство

Проверка дверей на работе системы посещаемости,Pos-система, система продажи риса

Система автоматизации зданий, контроль мощности, система самообслуживания, система телекоммуникационной машины

Режим VCOM модулей SMT Ethernet

Информация о системе

Процессор

Рука

Вспышка

32K байт

Ethernet

Номер порта

1.

Стандарт интерфейса

RJ45

Ставка

10/100 Мбит/с, MDI/MDIX, автоматическое переключение между перекрестным и прямым подключением

Защита

2 кВ изоляция электромагнетизма

Сетевой протокол

IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP

Буфер

Отправка: 6K байт, получение: 4K байт

Серийный

Номер порта

1.

Стандарт интерфейса

TTL

Бит данных

5, 6, 7, 8

Стоп-бит

1, 2

Контрольный бит

Нет, даже, нечетный, пространства, Марка

Скорость передачи данных

600 bps ~ 460,8 Kbps

Управление потоком

Null

Буфер

Получение: 800 байт

RS-485 подтягивающий и тянуть вниз резистор

Null, оставлено 485, отправка-получение контрольного штифта

Программное обеспечение

Виртуальный Серийный (USR-VCOM)

Windows 2000 или выше (32 бит/64 бит)

Конфигурация

Компьютерная настройка программного обеспечения, последовательная команда, Встроенная веб-страница, по команде

Основной параметр

Размеры

33x20,3 мм

Рабочая температура.

-25 ~ 75 °C

Температура хранения.

-40 ~ 105 °C, 5 ~ 95% относительной влажности

Входное напряжение

DC 3,3 V

Рабочий ток

150 мА (aver), 200 мА (max)

Мощность

<1 Вт

Больше

Гарантия

2 года

Аксессуар

Null
