Последнее обновление: 29.03.2022
Применение
▪ Одномодовая волоконная сеть передачи 1550 нм■FTTH сети■CATV сети■Использование технологии erbium-ytterbium колегированной двухслойной волоконной технологии;■Общая Выходная оптическая мощность: (20dBm)■ Встроенный малошумный преусилитель, без каскада EDFA, значительно снижающий разложение системы CNR, MER■Дополнительные выходные порты: разъем SC 32 канала; Разъем LC 32 канала; Можно выбрать WDM.■Передняя панель может быть гибко разобрана и заменена в соответствии с количеством выходных портов.■Дополнительный встроенный модуль оптического переключателя для облегчения расширения функции оборудования.■Клавиши передней панели могут быть использованы для установки и изменения параметров производительности оборудования для удовлетворения различных требований к сетевому дизайну клиентов.■Вентилятор охлаждения поддерживает онлайн-замену.■Низкий Уровень шума: <5 дБ на входе 0 дБм;Идеальный интерфейс управления сетью, в соответствии с протоколом управления сетью SNMP;■Принять зрелую двойную резервную структуру источника питания, предназначенную для сервера, и сотрудничать с интеллектуальной системой контроля температуры, контролируемой микрокомпьютером, чтобы эффективно повысить надежность системы;■Выходная мощность + 0,5 ~-4dBm регулируемая;■Using 2,8 дюйма супер большой цветного дисплея;
Технические параметры

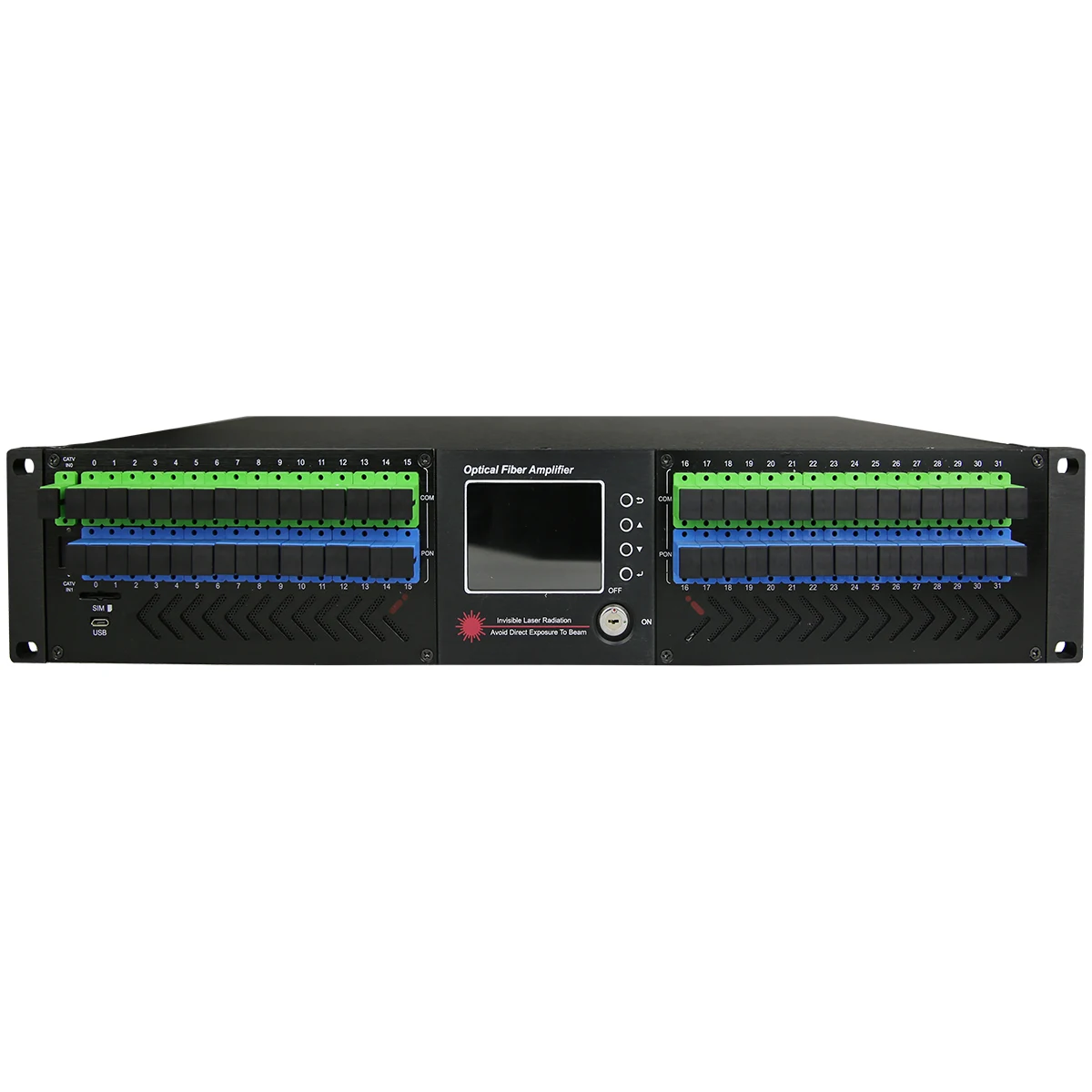

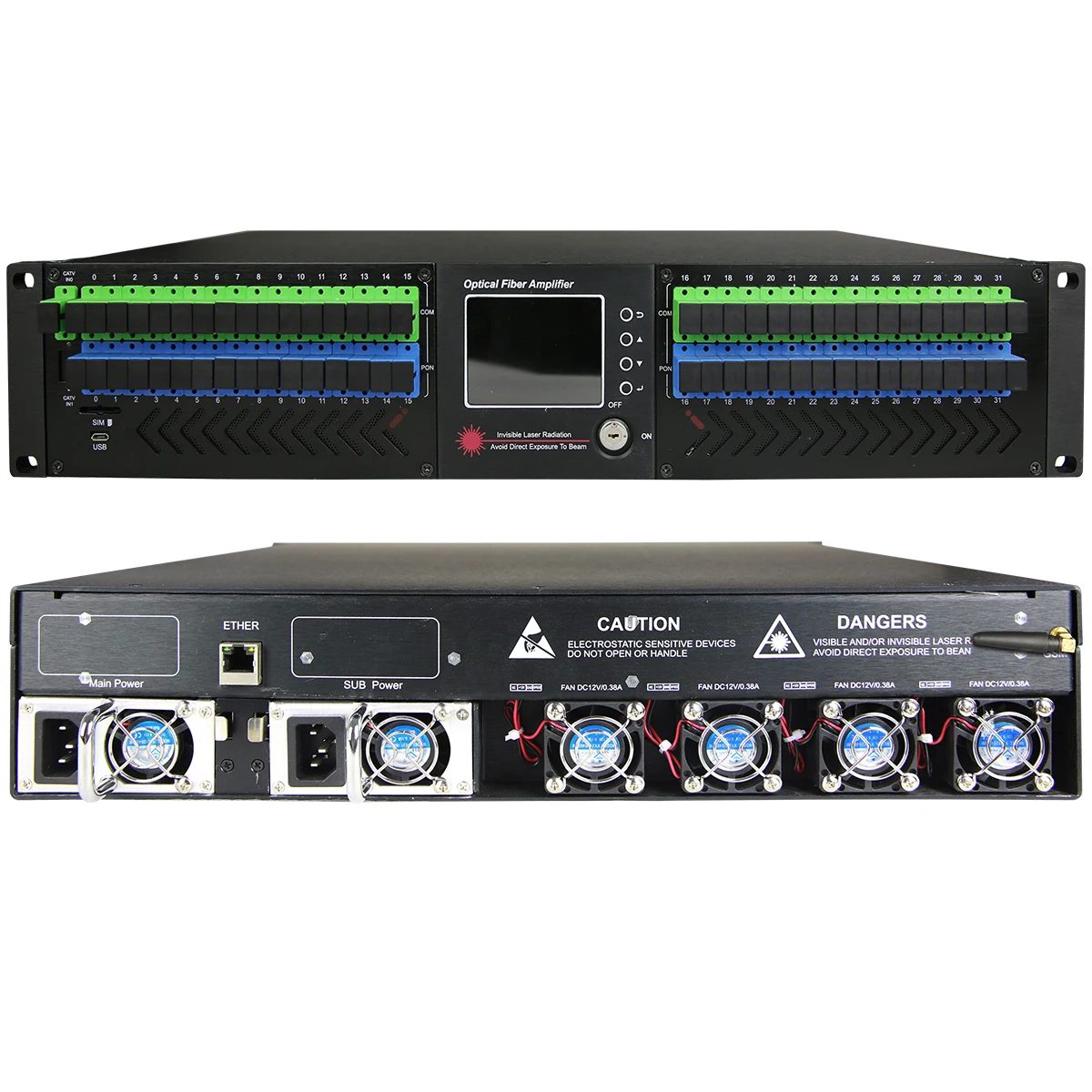

ПРИМЕЧАНИЯ по техническим параметрам проектного блокаРабочая полоса пропускания нм 1535 ~ 1565Диапазон входной оптической мощности dBm -5 ~ + 10Максимальная выходная оптическая мощность dBm 41Выход стабильность мощности дБм ± 0,1Шумовая фигураДБ≤ 5,5 @ + 0dBm вход переменного тока, λ= 1550 нмПотеря отражения на входном конце дБ ≥ 45Выходной конец дБ ≥ 45Оптический разъем типа SC/APC; SC/PC; LC/APC; LC/PC по индивидуальному заказуC/N дБ ≥ 50Условия тестирования выполнены в соответствии с GT/T 184-2002.C/CTB dB ≥ 63C/CSO dB ≥ 63НапряжениеV (PW80) AC220V(160V ~ 265V) /AC110V (90 ~ 130V) / DC48V (38 ~ 58V)(PW300) AC220V(160V ~ 265V) / AC110V(90 ~ 130V)/DC48V (38 ~ 58V)Энергопотребление всей машины W ≤ 110Диапазон рабочих температур ℃ -5 ~ + 42Максимальная Рабочая относительная влажность % максимальная 95% без конденсацииДиапазон температур хранения ℃ -30 ~ + 70Максимальная Влажность при хранении % максимальная 95% без конденсацииРазмеры мм 450 (Д) * 482 (Ш) * 89 (В)Размер упаковки мм 640 (Д) * 640 (Ш) * 200 (в)№. Функциональное описание товара① Оптический выходной порт com-порта 16-64② OSW IN 0(1) osb IN: IN0 и IN1are OSW main & backup input ports③ Функция ЖК-дисплея меню, параметры и другая информация④ РЧ в оптическом передатчике РЧ вход⑤ Интерфейс sim-карты, используемый для GSM связи (эта функция доступна только для отдельных моделей)USB интерфейс Micro USB2.0, он может осуществлять последовательную связь через подключение компьютера непосредственно с помощью линии передачи данных.⑦ Световой индикатор кабельного телевидения в оптический в⑧ Переключатель насоса ВКЛ/ВЫКЛ. Включите «on», лазер насоса будет приведен в действие. Выключите «off», мощность лазера насоса будет отключена.⑨ Клавиша Кнопка возвратаPage страница вверх/параметр +Down страница вниз/параметр-Введите ключPON порт WDM порт⑪ TX выходной порт оптического передатчикаНомер Функция товара ОписаниеКоннектор RJ45, используемый для управления сетьюPort GSM порт (эта функция доступна только для отдельных моделей)Соединитель основного источника питания для генератораКоннектор питания SUB SubВентилятор с вентилятором HX2.0-3P разъемом 12 В напряжение
