XF-LPF-HF фильтр комплект с короткой волной с фильтром нижних частот для коротковолновое радио

XF-LPF-HF Набор фильтров для коротковолновых низких частот для коротковолновых радиоприемников

1. Описание товара:

100% новый и высокое качество· Высокочастотный LPF· 3,5 МГц-30 МГц· Мощность 100 Вт· Напряжение: 12 В· Диапазон переключения вручную: 80 м, 40 м, 20-17 м, 15-10 м· Размер: 118,6 мм * 49,3 ммТип (опционально):1. Комплект: 82 г2. Собранная доска: 72 г

2. Посылка:

(1) наборы DIY:

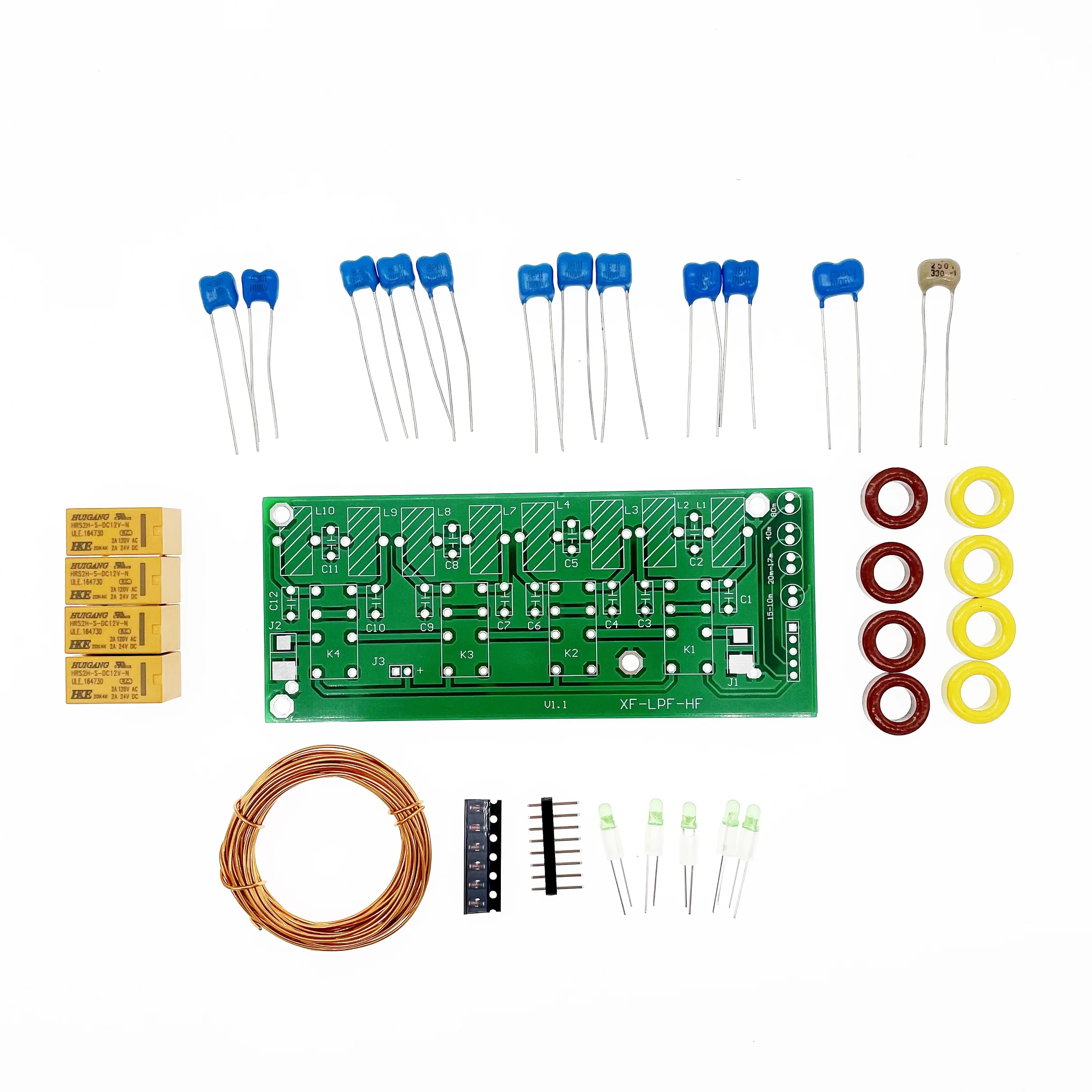

1 * Наборы(Все аксессуары, показанные на рисунке ниже, включены в комплект)

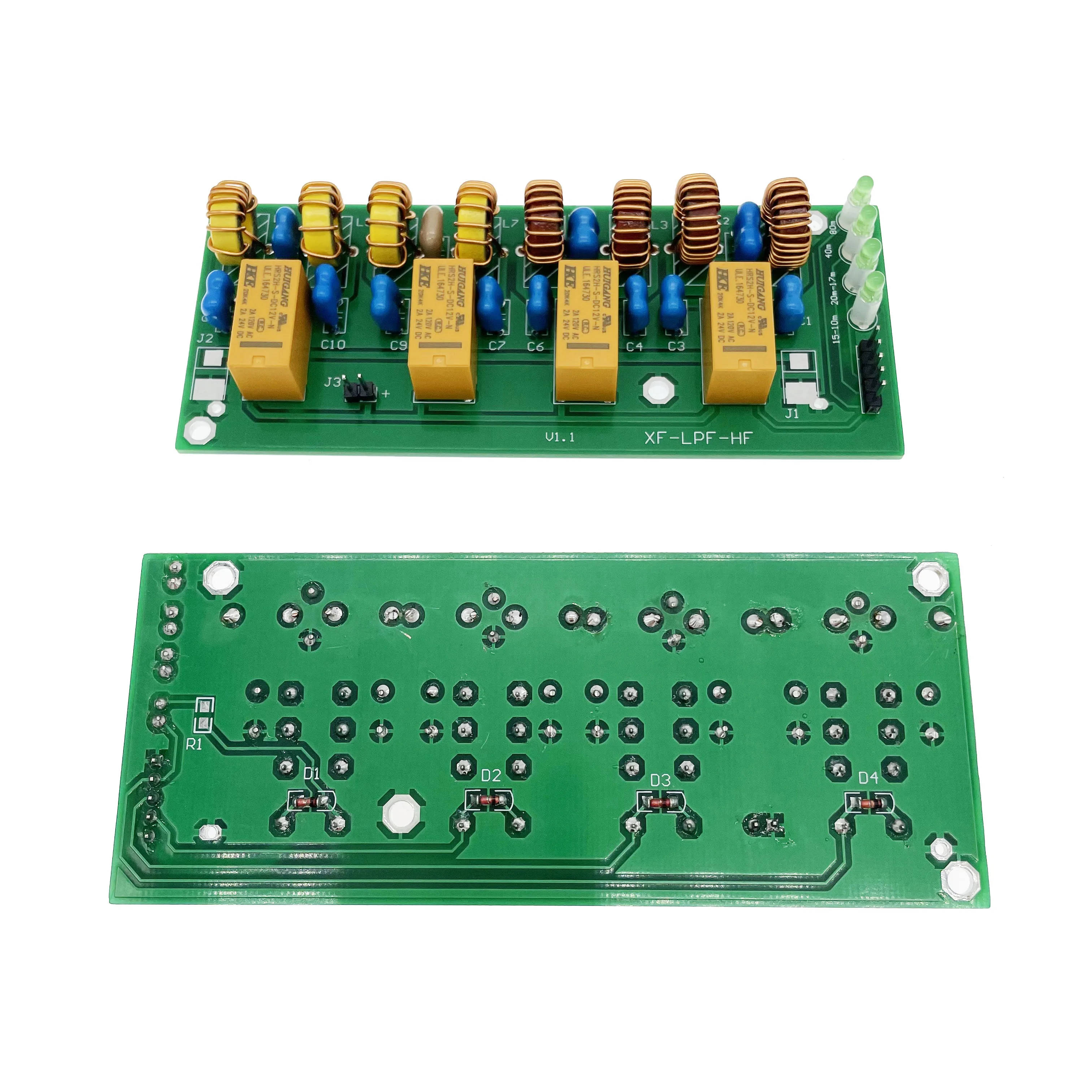

(2) собранная доска:

1 * сборная доскаПлата была сварена (уже собрана)

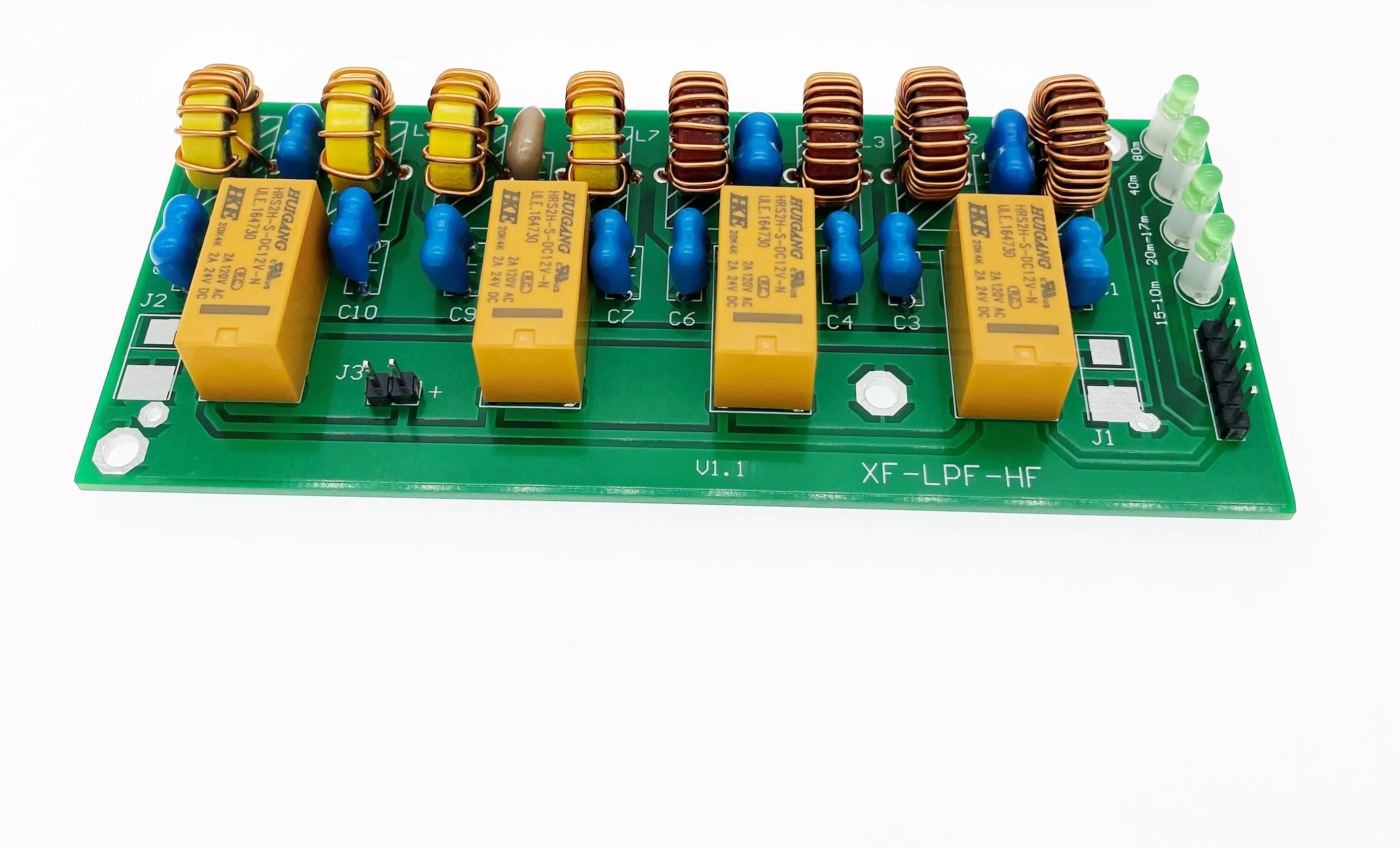

① Спереди:

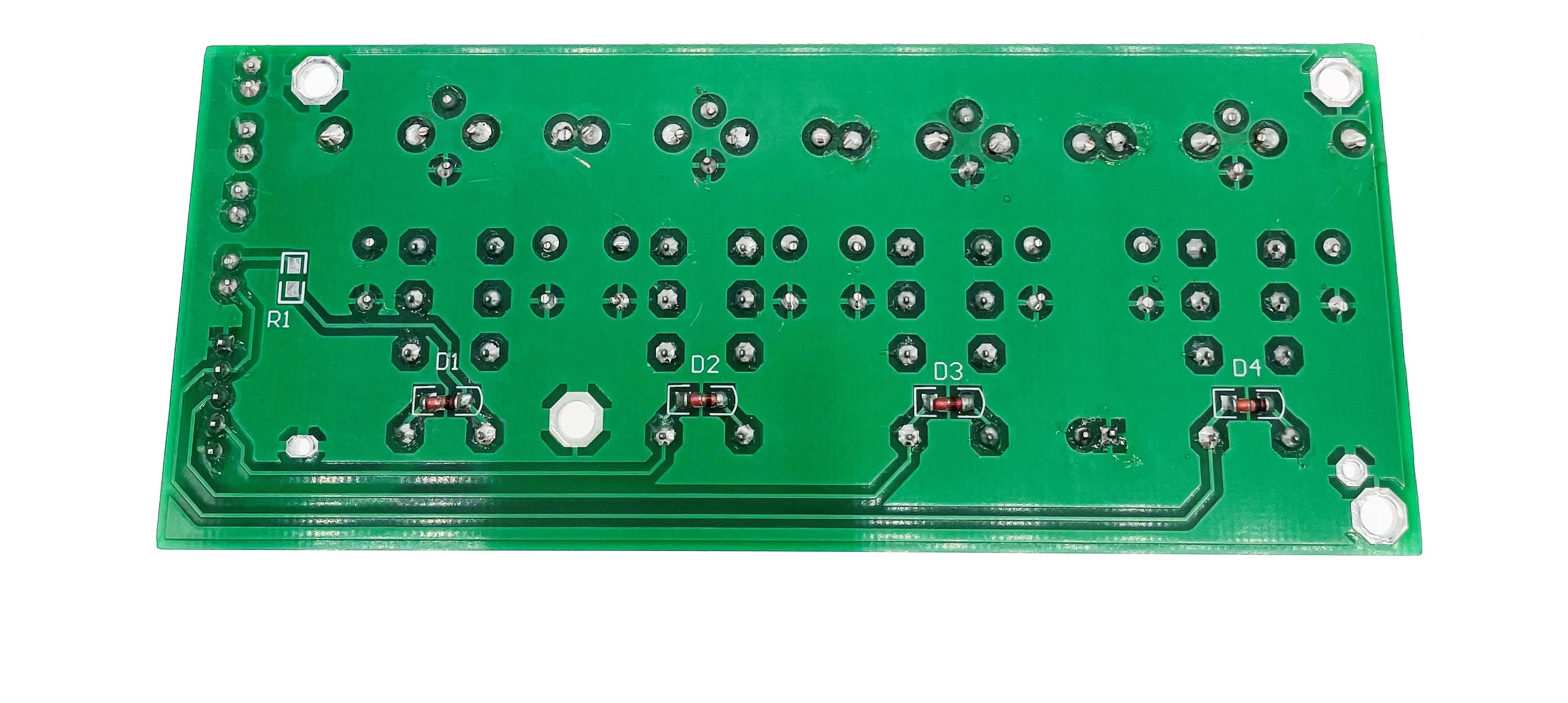

② Задняя часть:

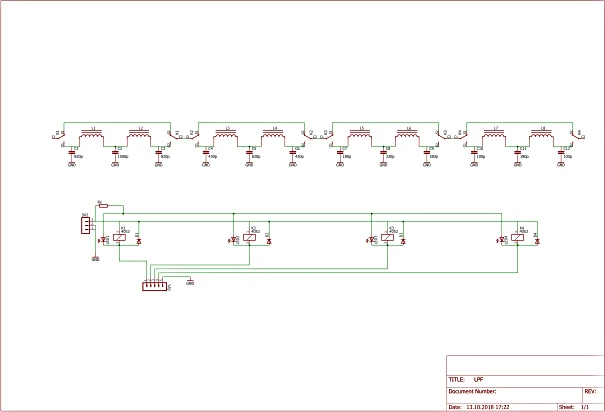

3. Ссылка на принцип

Соединения:

-J1: РЧ вход @ 50 Ом-J2: выход RF @ 50 Ом-J3: 12 V, с напряжением 0 В-J4: перемычка в штырь 5: 0 В, штырь 1: 80 м, штырь 2: 40 м, штырь 3: 17-20 м, штырь 4: 15,10 мАктивированный ремешок будет показан с подсветкой светодиодный.

Потеря передачи фильтра:

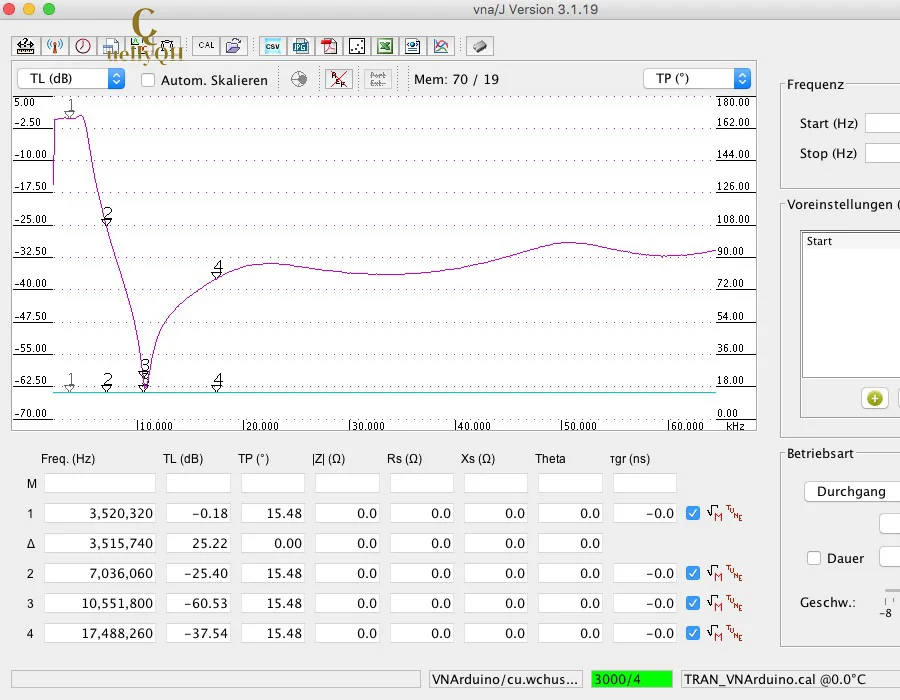

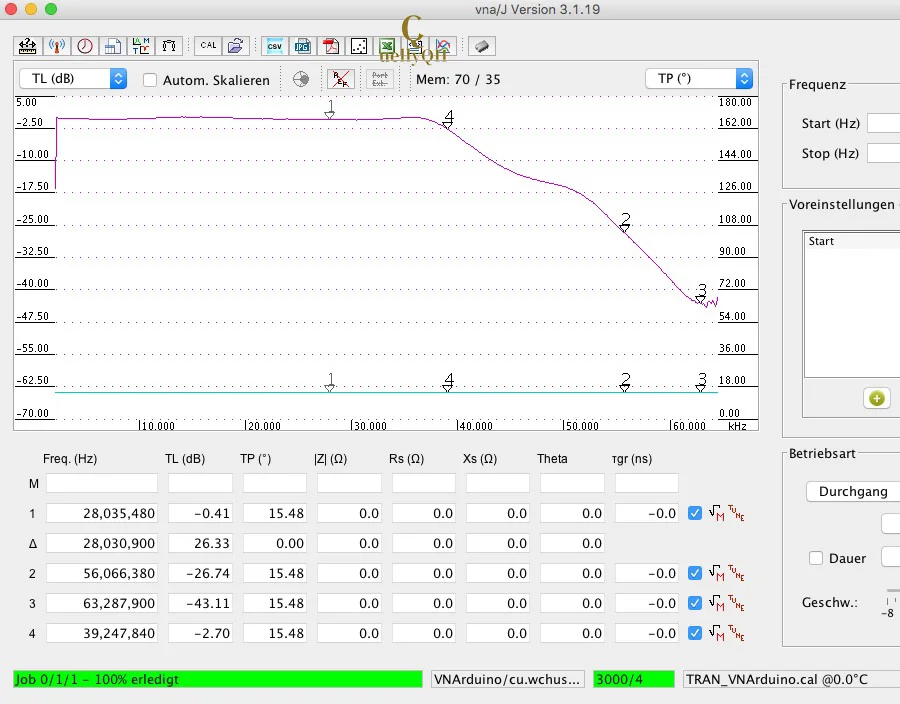

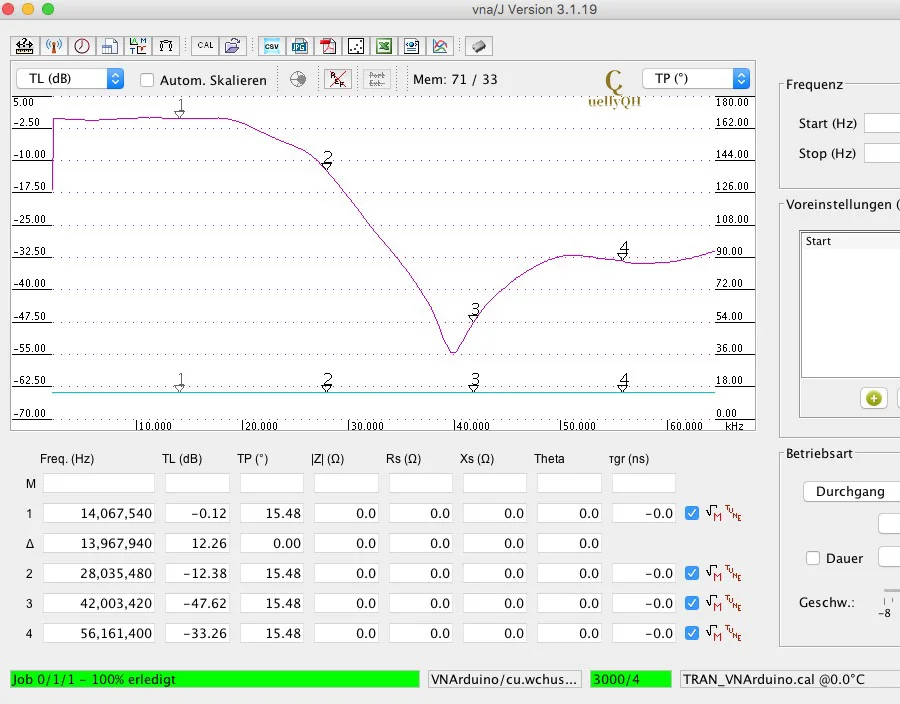

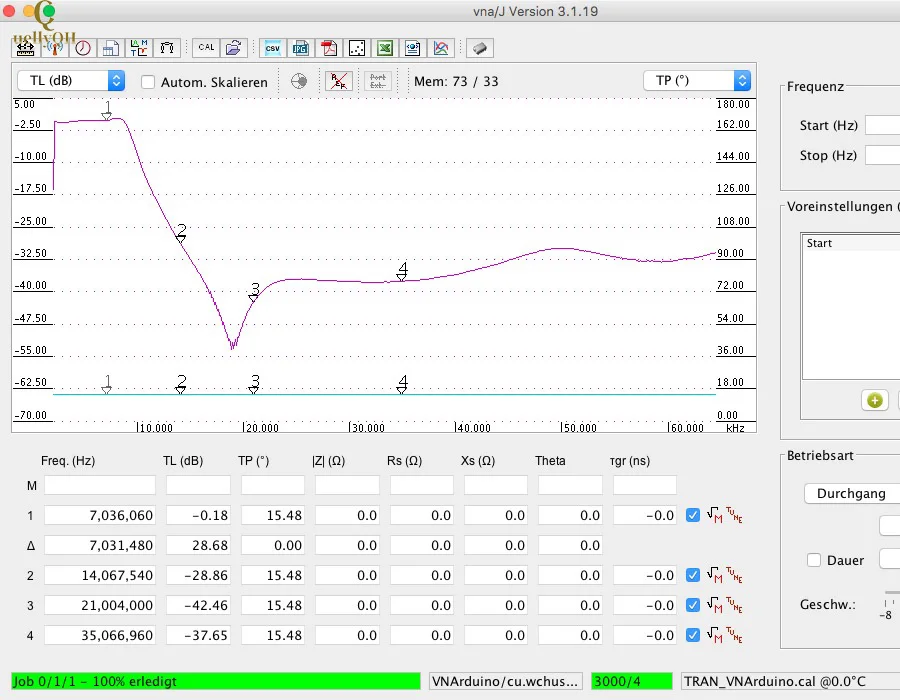

На следующих схемах показана потеря передачи 4 фильтров с низким проходом. Он был измерен с помощью YanaVNA-BT и визуализирован с помощью программы VNAJ.Маркеры на диаграмме настроены на следующие частоты:Маркер 1: старт SW bandМаркер 2: старт SW band * 2Маркер 3: старт SW band * 3Маркер 4: старт SW band * 5Если иное не установлено в более высоком частотном диапазоне, потому что используемое измерительное устройство YanaVNA-BT работает только до 65 МГц.

Для любительского использования FCC § 97,307 (d) требует, чтобы гармоники были подавлены по крайней мере 43 дБ для работы ниже 30 МГц.В хорошо спроектированном твердотельном пуш-ап коротком волновой усилитель, второй гармонический 30-40 дБ ниже основной (первая гармоника), если баланс хороший, но третья гармоника только на 13 дБ.Можно заметить, что наиболее преобладающая третья гармоника во всех случаях подавляется более 40 дБ.В полоса пропускания потери ниже 0,2 дБ, за исключением 10 м (0,4 дБ).

Соотношение стоящей волны:

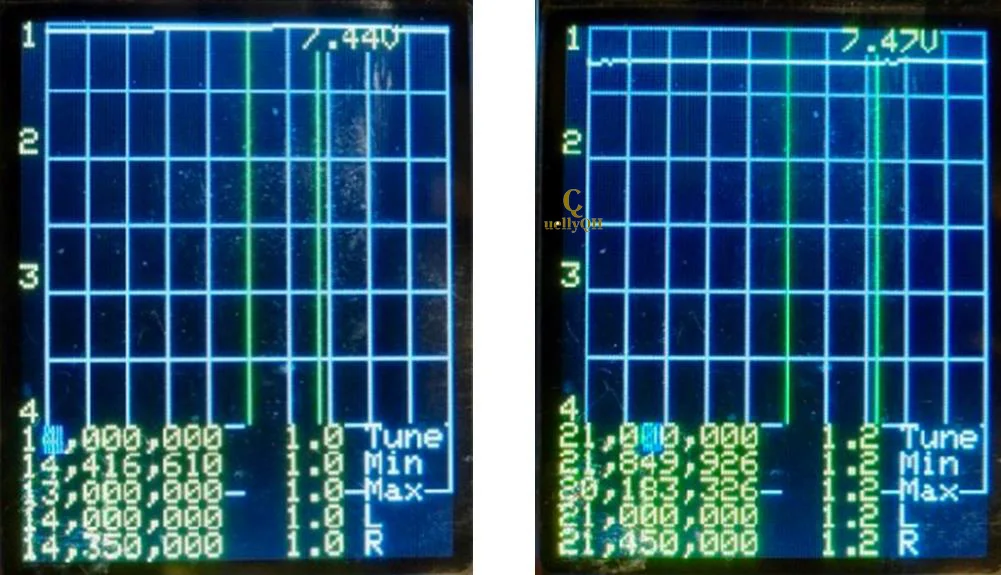

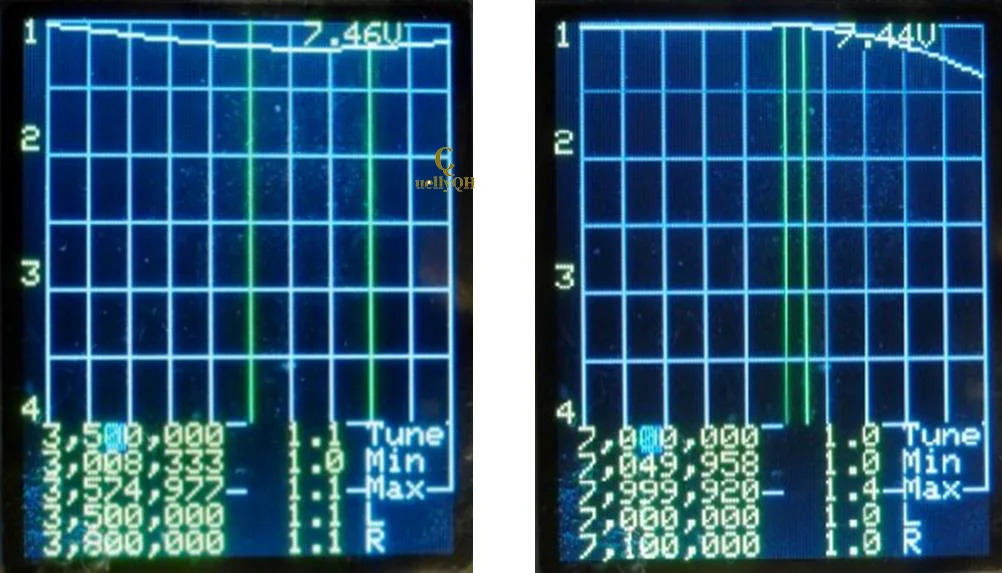

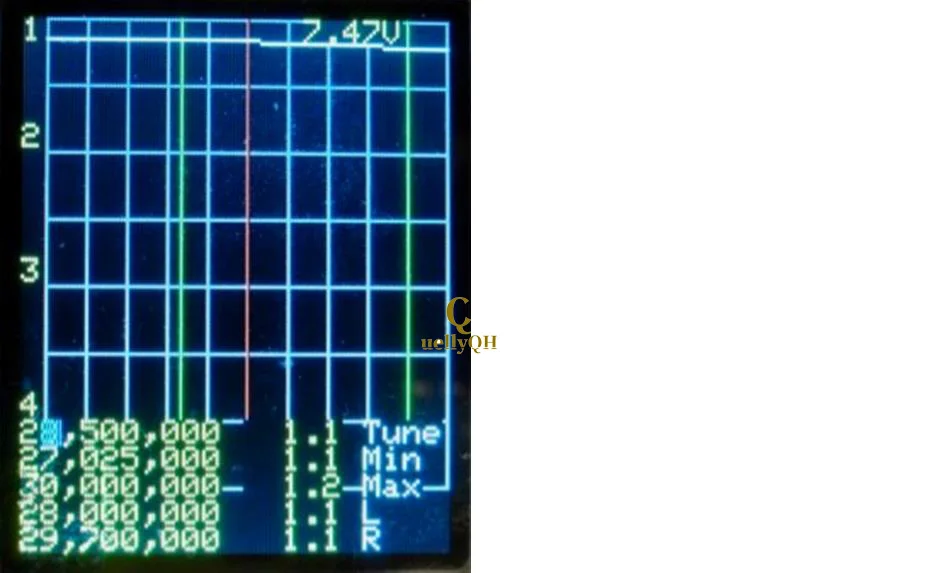

Отношение стоящей волны (SWR) было измерено с YanaVNA-BT и мост для измерения КСВ. В этот чехол у меня фотографировать на дисплее.Первые две диаграммы справа показывают Диапазон 80 м и 40 м.Мелодия маркера показывает начало любительской радиоленты.Маркеры L и R (левые и правые вертикальные зеленые линии) обычно показывают любительские радиорежки.-Ниже 20 МГц SWR ниже 1:1.1, потеря возврата больше 21 дБ, см. ReturnLossBridge.-Выше 20 МГц SWR ниже 1:1.2, потеря возврата больше 18 дБ, см. ReturnLossBridge.На следующих трех схемах ниже показаны полосы 20 м, 15 м и 10 м.

Обнаружение поломки:

Чтобы защитить усилитель мощности от перенапряжения и перегрева, если был выбран неправильный коротковолновый диапазон, или выход RF не прекращен, или SWR антенны очень плохой, можно добавить две схемы защиты. В моем чехол SW band signals от my tranceiver используются для автоматического переключения.
