Последнее обновление: 19.04.2022

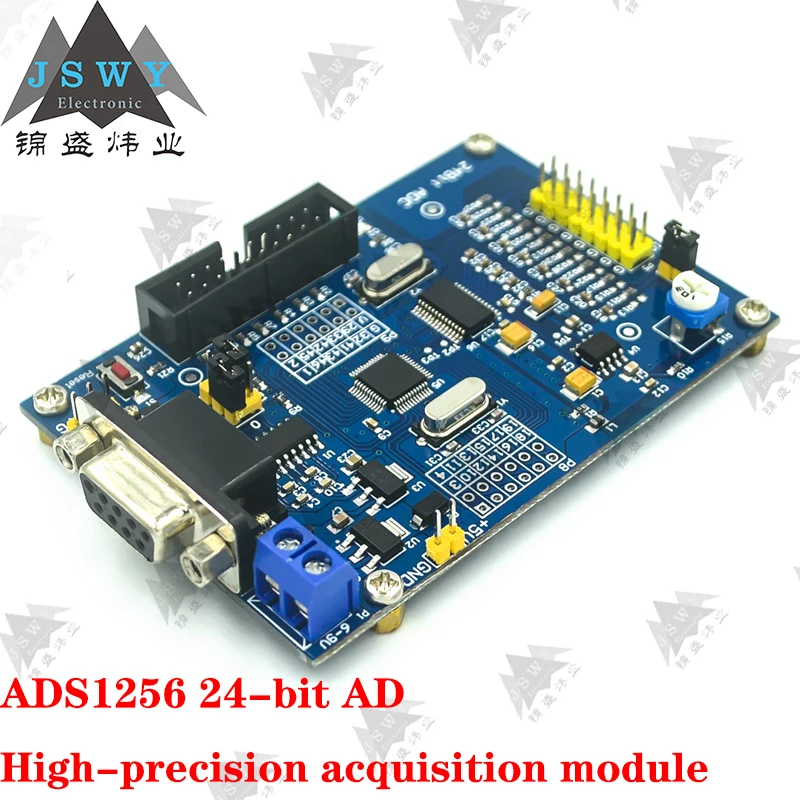

Параметры положения

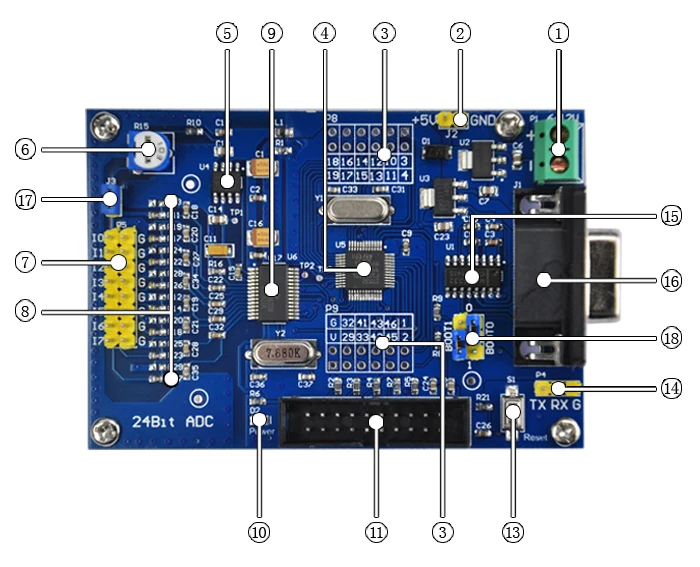

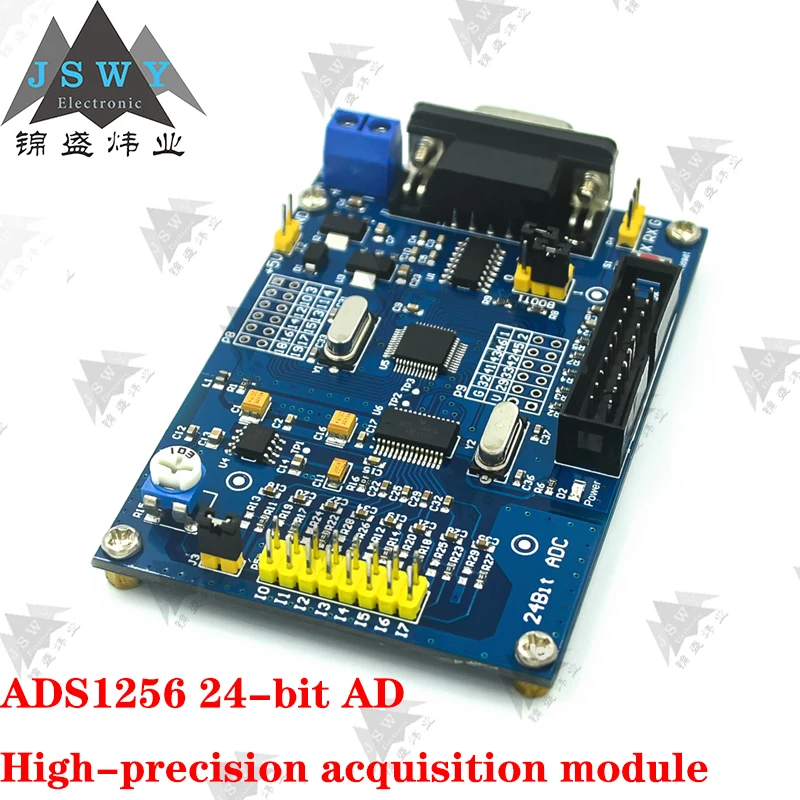

1. Мощность входных сигналов, диапазон входного напряжения 5,5 V-12V (5V Мощность поставки, Пожалуйста, подключите 2 непосредственно); 2. 5V источника питания входных сигналов (1,2 два источника питания, только в том случае, подключаться к любым); 3. STM32F103C8T6 приводит к GPIO, что удобно для вторичного развития, и Шелковый экран непосредственно соответствует контактному номеру чипа; 4. Новый оригинальный мастер MCU: STM32F103C8T6; 5. 2,5 в, ультра-высокая точность, низкий температурный дрейф; 6. Регулируемый потенциометр, выходное Регулируемое напряжение связи с AIN0/I0; 7. 8 каналов входного сигнала, I0-I7 подключены к положительному терминалу напряжения приобретения, G является аналоговым заземлением, подключенным к отрицательному терминалу напряжения приобретения; 8. Входной фильтр и сопротивление затуханию, не затухание по умолчанию, есть место для сопротивления затухания сварки, 0603 посылка; 9. ADS1256IDB чип приобретения, совершенно новый импортный с оригинальной упаковкой; 10. Светодиодный индикатор питания; 11. Интерфейс JTAG, разработан в соответствии с определением JLINK-V8 или V9; 12. Не маркируется; 13. STM32F103C8T6 Кнопка сброса; 14. Точка подключения USB к TTL соответствует TX, RX и GND MCU, которые могут общаться непосредственно с компьютером; 15. Оригинальная импортная 3232 серийная коммуникационная микросхема; 16. Серийный порт, Женский; 17. Управление ВКЛ-ВЫКЛ выходного напряжения регулируемого потенциометра к I0 / AIN0: Отключите IO от воздуха, подключите I0 для измерения выходного напряжения регулируемого потенциометра; 18. BOOT0 и BOOT1 STM32 выбрать для управления перемычкой;

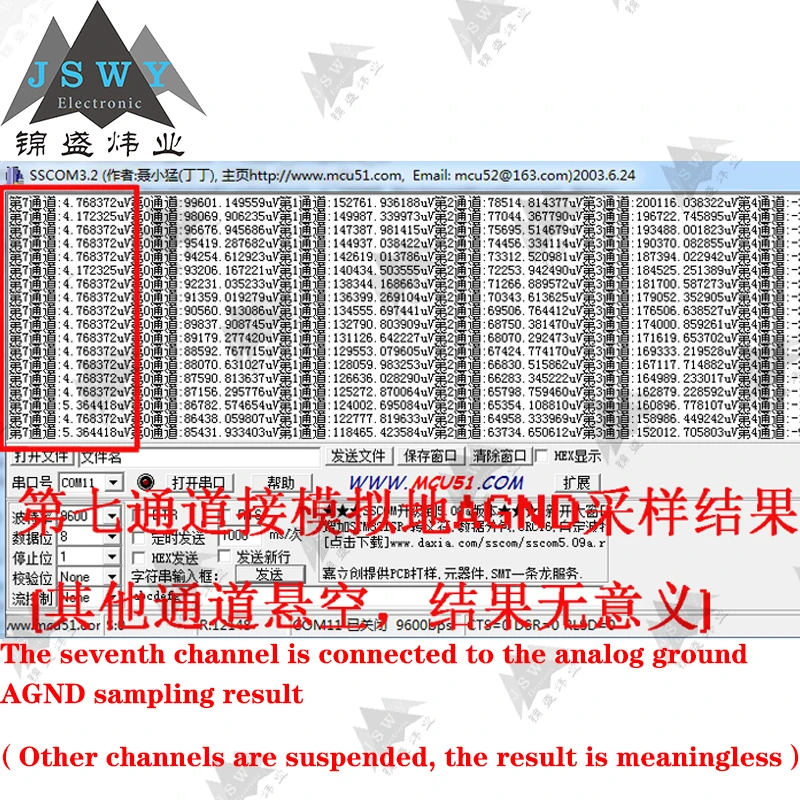

Отображение результатов измерений на земле: обратите внимание, что устройство является УФ
Как показано на рисунке ниже: карта приобретения включена, на Седьмом канале используется I7 и аналоговый наземный AGND (G) короткое замыкание с перемычкой для измерения аналогового заземления. Размер результатов измерений непосредственно отражает качество макета платы и качество фильтрации. Чем меньше результат выборки, тем лучше и чем меньше колебания, тем лучше. Для нескольких тестов образцов напряжение выборки находится в пределах нескольких УФ-лучей. Многие другие доски на рынке имеют напряжение выборки в несколько сотен УФ-лучей. Это напряжение выборки будет непосредственно соединено с последующими результатами выборки, что приведет к потере точности.

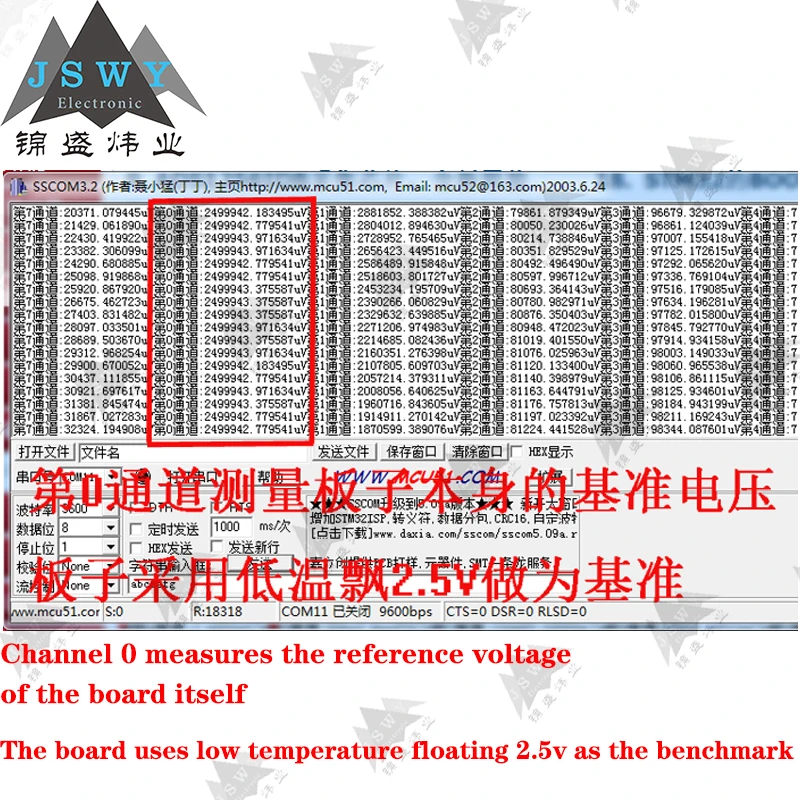

Отображение результатов измерений исходного напряжения: обратите внимание, что устройство является УФ
Так, как показано на рисунке ниже: ссылка источника питания этого карта захвата использует 2,5 V с низкий температурный дрейф и ультра-высокой точности в качестве источника справочной информации. Поскольку исходный источник является очень стабильным сигналом, прямой сбор стабильного сигнала может также отражать точность и стабильность карты захвата. В 0th канал подключен к ссылку источника питания 2,5 V, и отобранные результат показано на рисунке ниже. Результат полуметра является последовательным.

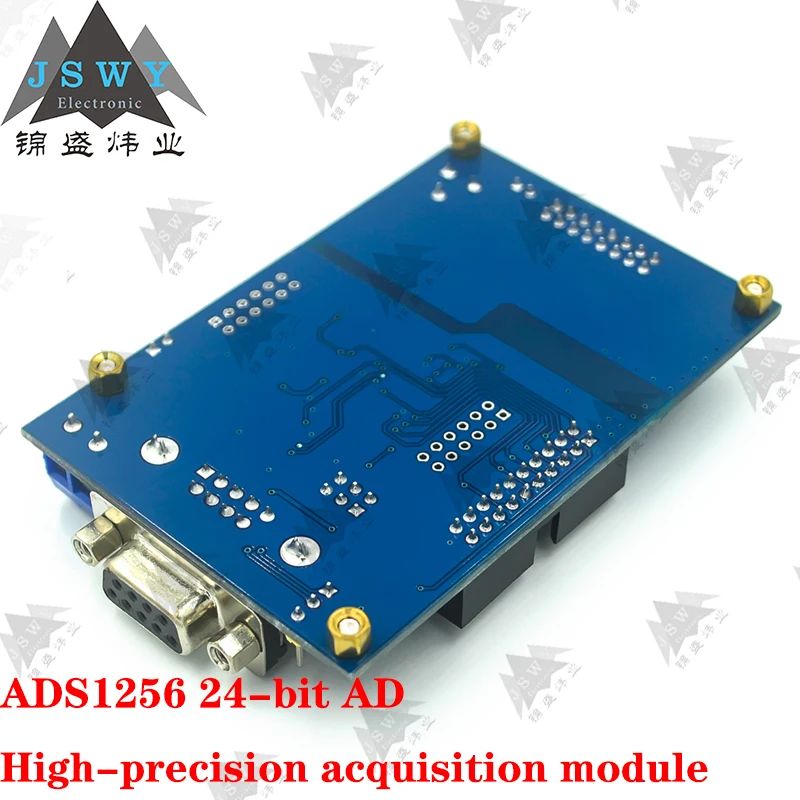

Объяснение параметров

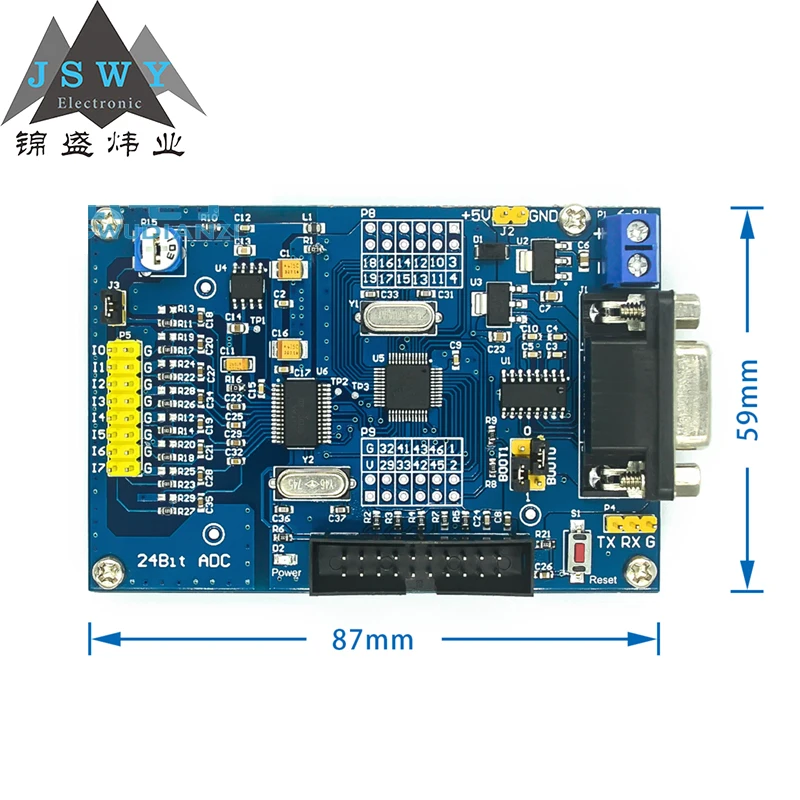

8(24 бит) A/DC: : 82,8 мм X 53,4 мм : 1,6 мм : STM32F103C8T6(),ADS1256(24AD) : 5V3.3V,9 в, : 8 МГц, 9,72 МГц. 8(24 бит) A/DC STM32F103C8T6IO,. ,., JLINK. AD2.5V,. AD,S3AN0,., S3,AN0--AN7. (AD5V) 3: /1: AN0ADC, ASCII,. , 0(AN0), 0,0001 в (0.1мв). ASCII,“(ASCII)”,16,. /2: 824ADC, ASCII,. : /3: ,-5 В ~ + 5V.4. : AN0-------0(V0) + AN1-------0(V0)- AN2-------1(V1) + AN3-------1(V1)- AN4-------2(V2) + AN5-------2(V2)- AN6-------3(V3) + AN7-------3(V3)-
