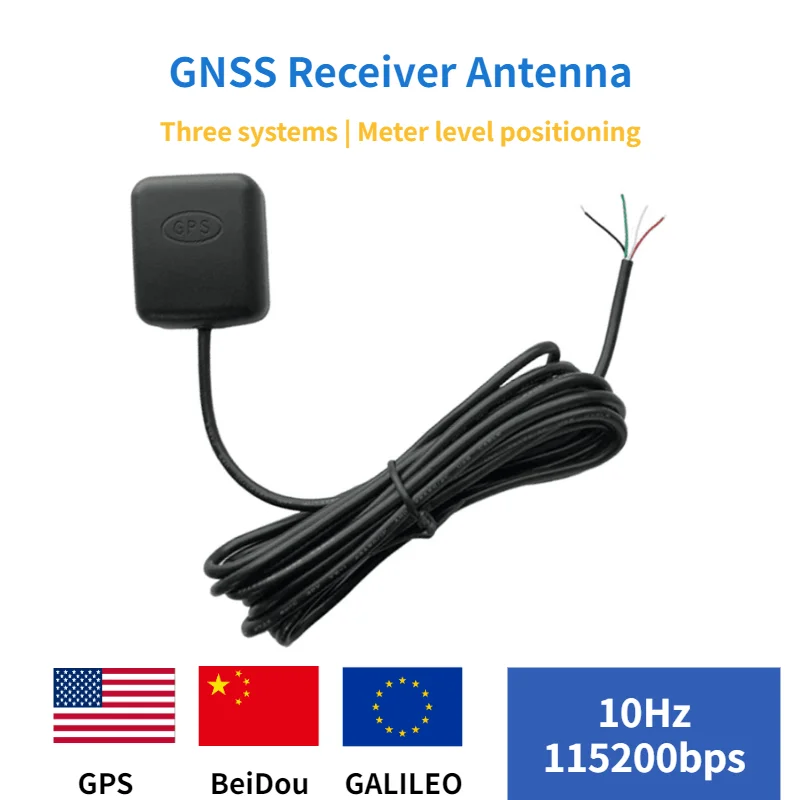

RS232 GPS BeiDou GALILEO три системы измеритель уровня позиционирования антенны приемный модуль Gmouse

Приемник GNSS основан на высокой производительности U-BLOX M8030, низком энергопотреблении, высоком чувствительном решении, встроенной керамической антенне, с использованием протокола NMEA-0183, поддержка GPS, ГЛОНАСС, Galileo, BDS, SBAS, QZSS и другие спутниковые системы.Модуль GNSS и антенна идеальное сочетание, простой дизайн интерфейса, это значительно уменьшает время разработки и дизайна продукта.

Применение:

Он может быть широко использован в мониторинге транспортных средств, таких как автобусная остановка, навигация транспортного средства, судовая навигация, отслеживание трека и другие приложения.

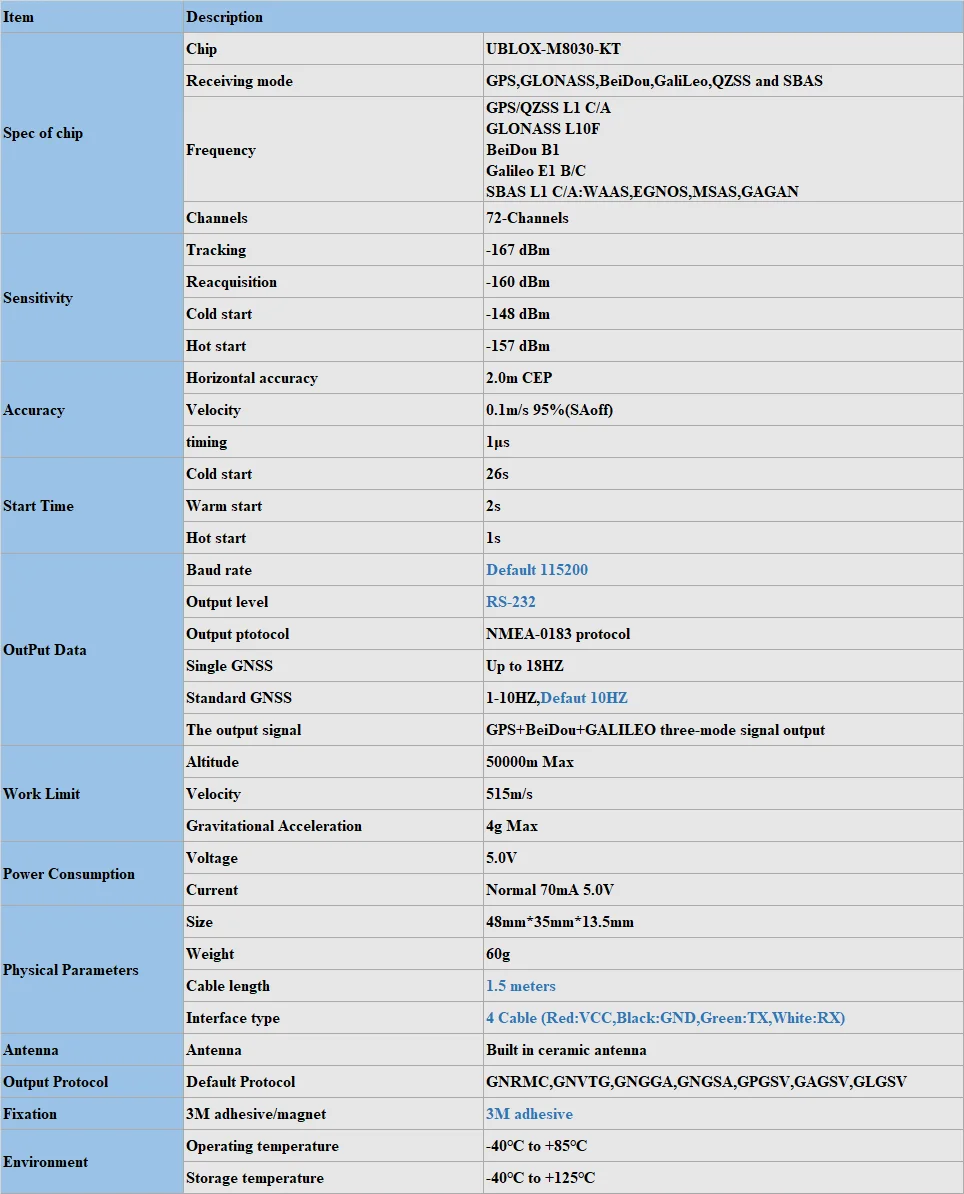

Технические параметры:

Товар

Описание

Спецификация чипа

Чип

UBLOX-M8030-KT

Режим приема

GPS,GLONASS,BeiDou,GaliLeo,QZSS и SBAS

Частота

GPS/QZSS L1 C/AГЛОНАСС L10FBeiDou B1Galileo E1 B/CSBAS L1 C/A:WAAS,EGNOS,MSAS,GAGAN

Каналы

72 канала

Чувствительность

Отслеживание

-167 дБм

Повторное приобретение

-160 дБм

Холодный старт

-148 дБм

Горячий старт

-157 дБм

Точность

Горизонтальная точность

2,0 m CEP

Скорость

0,1 м/с 95%(SAoff)

Сроки

1 мкс

Время начала

Холодный старт

26s

Теплый старт

2s

Горячий старт

1s

Выходные данные

Скорость передачи данных

По умолчанию 115200bps

Выходной уровень

RS-232

Выход ptotocol

Протокол NMEA-0183

Один GNSS

До 18 Гц

Стандарт GNSS

1-10 Гц, Defaut 10 Гц

Выходной сигнал

GPS + BeiDou + GALILEO трехрежимный выход сигнала

Рабочий лимит

Высота

50000 м Макс

Скорость

515 м/с

Гравитационное ускорение

4g Max

Энергопотребление

Напряжение

5,0 V

Ток

Нормальный 70мА 5,0 в

Физические параметры

Размеры

48 мм * 35 мм * 13,5 мм

Вес

60 г

Длина кабеля

1,5 метров

Тип интерфейса

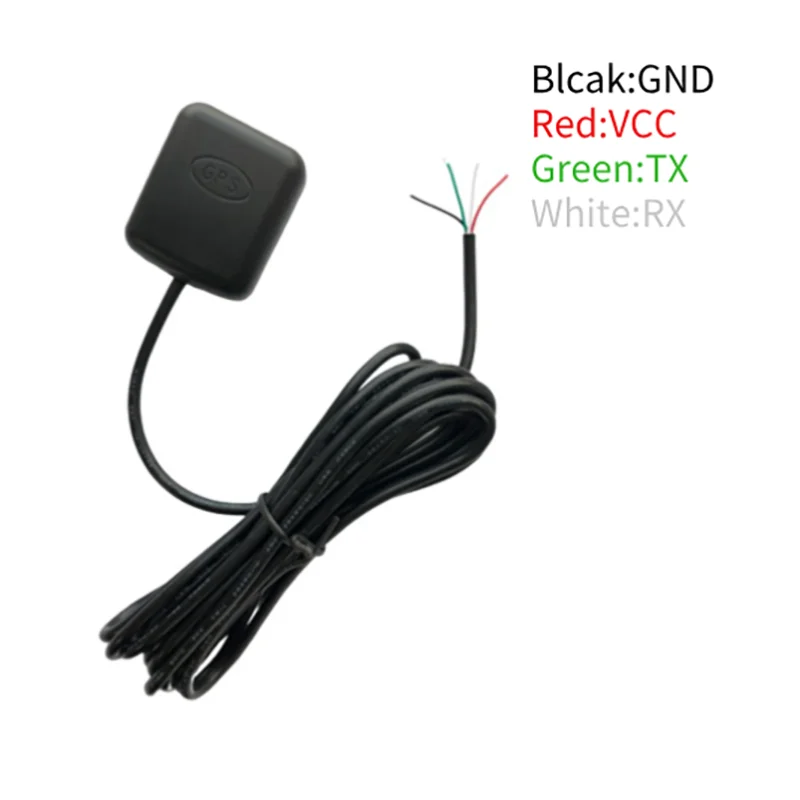

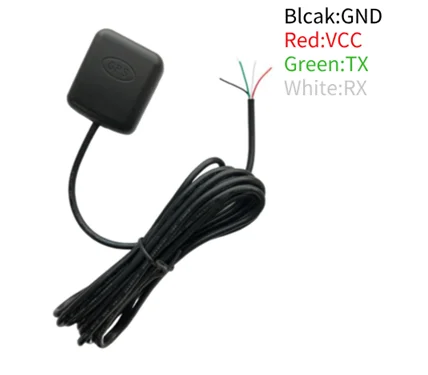

4 кабеля (красный: VCC, черный: GND, Зеленый: TX, белый: RX)

Антенна

Антенна

Встроенная керамическая антенна

Выходной протокол

Протокол по умолчанию

GNRMC,GNVTG,GNGGA,GNGSA,GPGSV,GAGSV,GBGSV

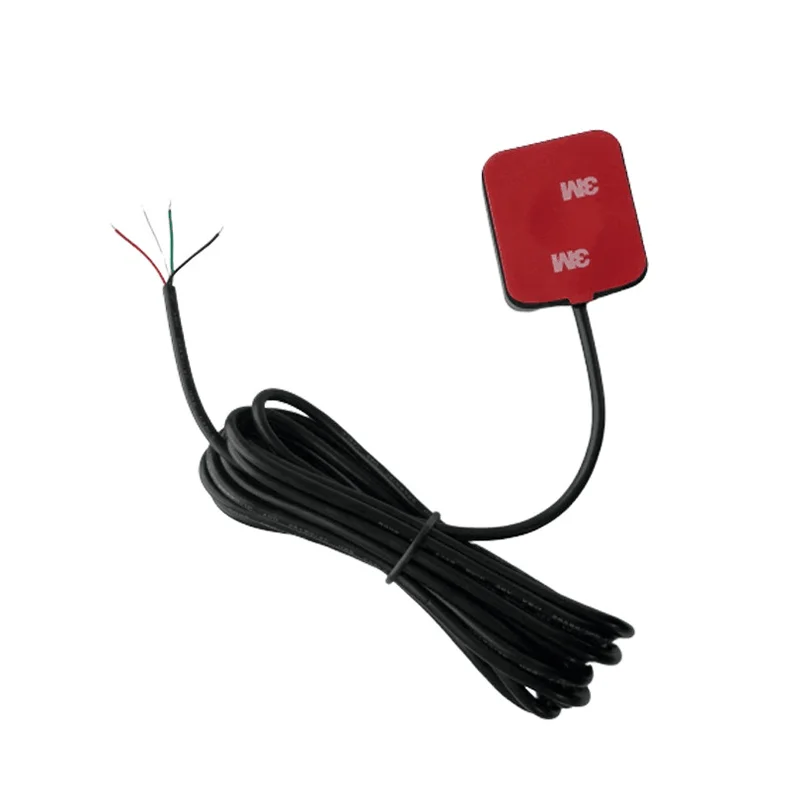

Фиксация

3 м клей/магнит

3 м клей

Защита окружающей среды

Рабочая температура

-40 ℃ до + 85 ℃

Температура хранения

-40 ℃ до + 125 ℃

Описание штифта:

Посылка:1 * приемник GNSS (GPS + BeiDou + GALILEO)

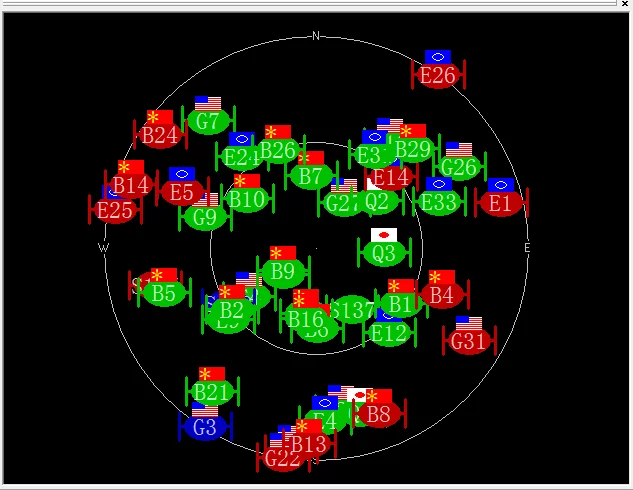

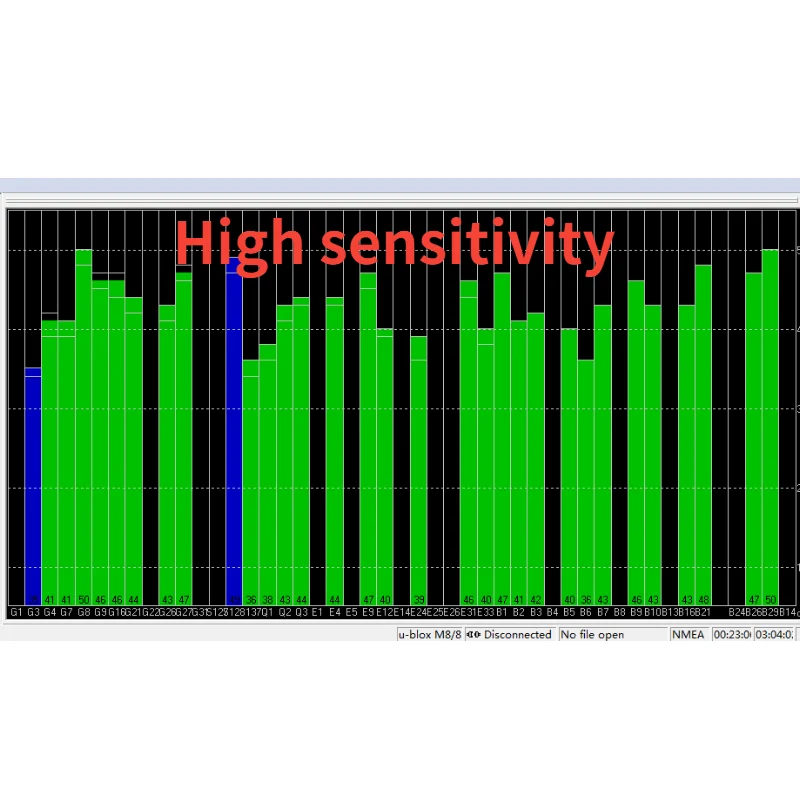

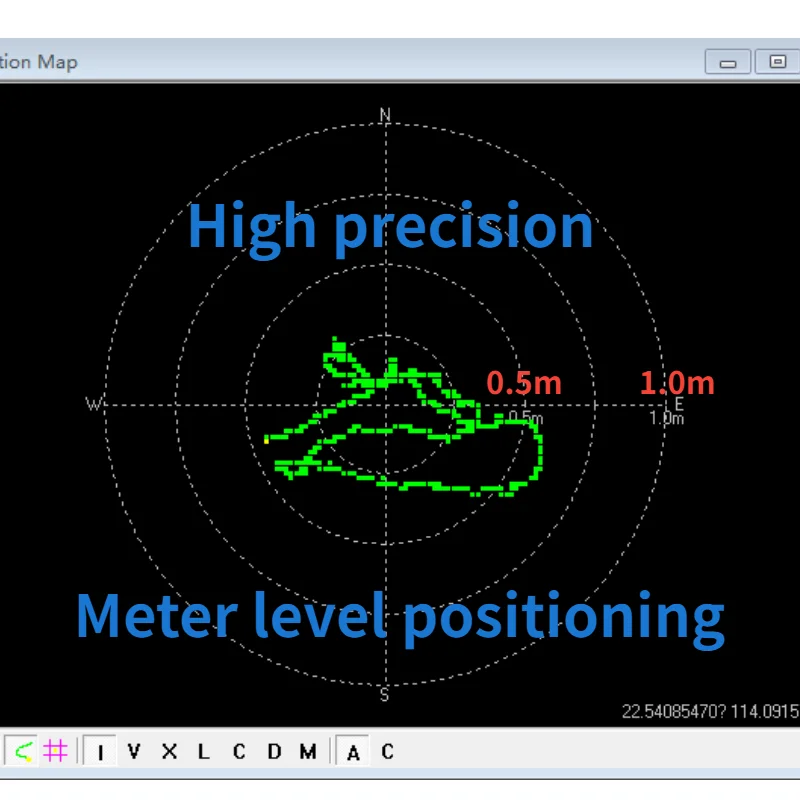

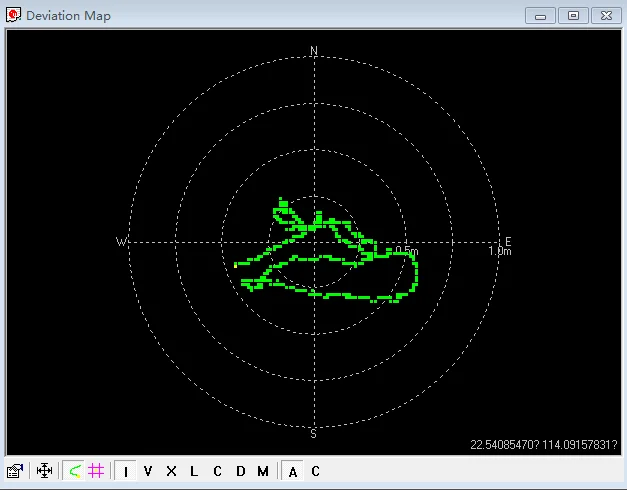

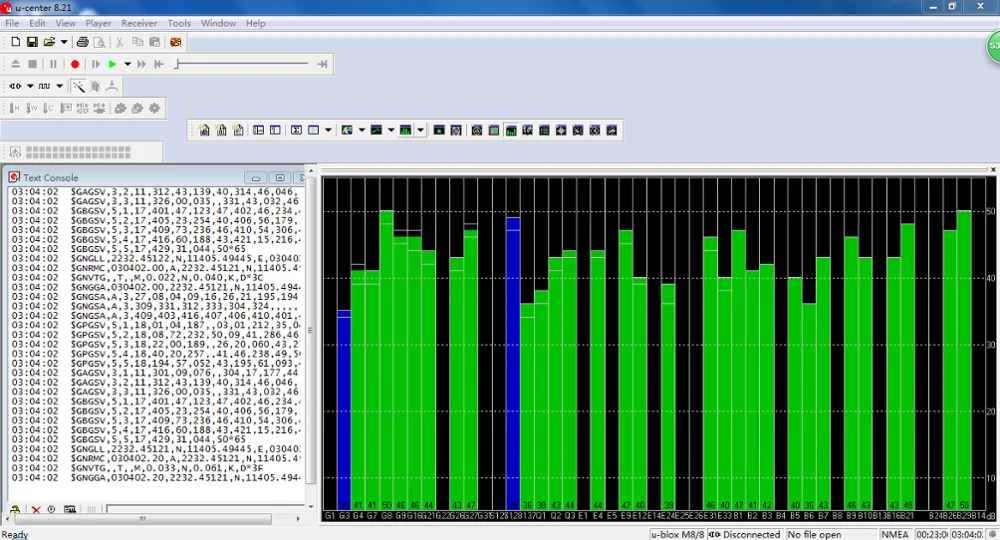

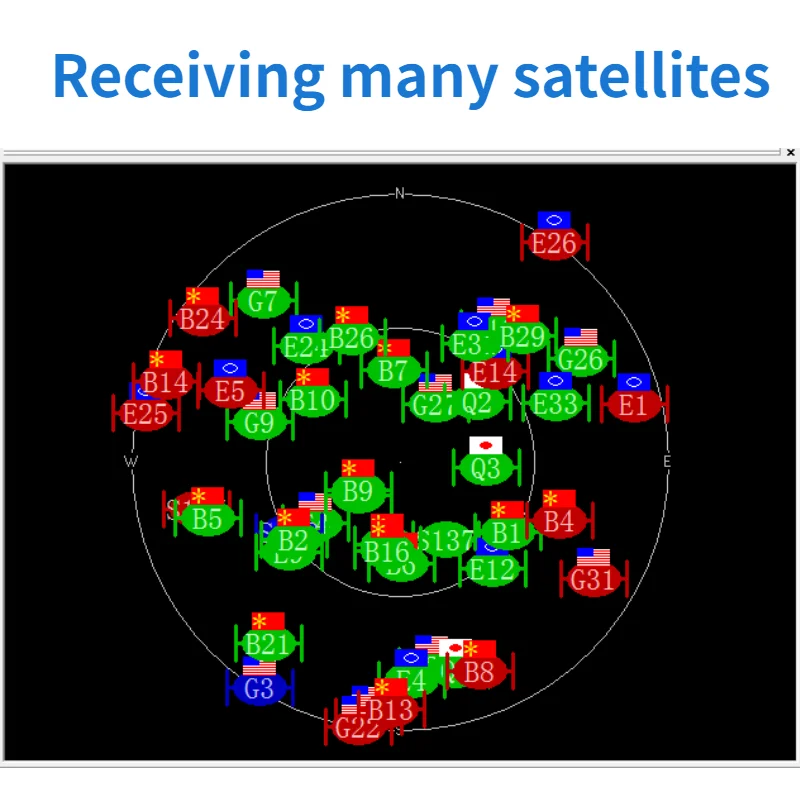

Образец тестирования сигнала:

Испытательная среда: открытое небо, стационарный
