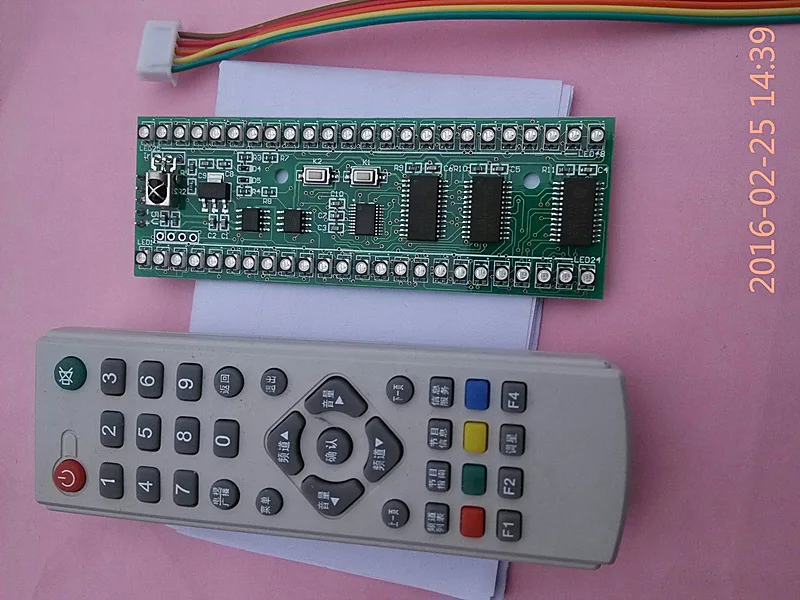

Комплектация: индикатор/1, бумажная инструкция/провод 1,5 ядра/1, пульт дистанционного управления/1 (без батареек, полезно 7no. 2 батареи).
\
\
Пульт дистанционного управления по умолчанию сопряжен с платой, Клавиши направления вверх и вниз влево и вправо, соответствующие выше = короткое нажатие k1, нижнее = нажатие K1Long, левое = нажатие K2Short, правое = нажатие K2Long. (Пользователь может выполнить сопряжение в соответствии с инструкциями)
\
\
Краткое введение: Используется трехцветный патч, яркие цвета, гибкая Цветовая конфигурация, сборные разнообразные цветовые схемы, вы можете установить собственную цветовую схему, определяемую цветом каждой точки, есть множество шаблонов дисплея на выбор, регулируемая яркость, регулируемая чувствительность, можно настроить инфракрасный пульт дистанционного управления для самостоятельного управления-контроль обучения.
\
\

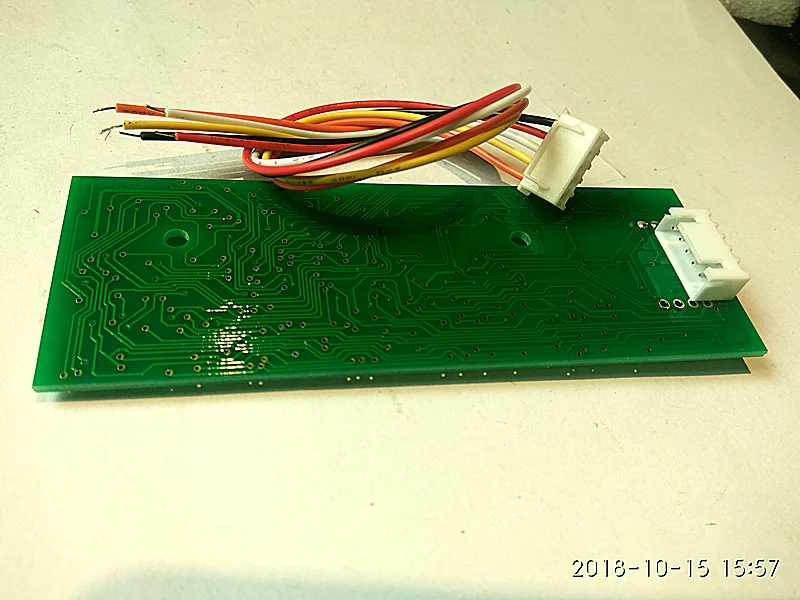

Размер: Длина 100 мм, ширина 35 мм, толщина 12,5 мм, Центральное расстояние между двумя монтажными отверстиями 52 мм, диаметр монтажного отверстия 3,2 мм (при установке обратите внимание на изоляцию проводки вокруг монтажного отверстия и изоляционной прокладки)
\
\
Питание: Direct5v-6v мА (что означает большой ток при большой громкости и яркости, обычно меньше мА)
\
\

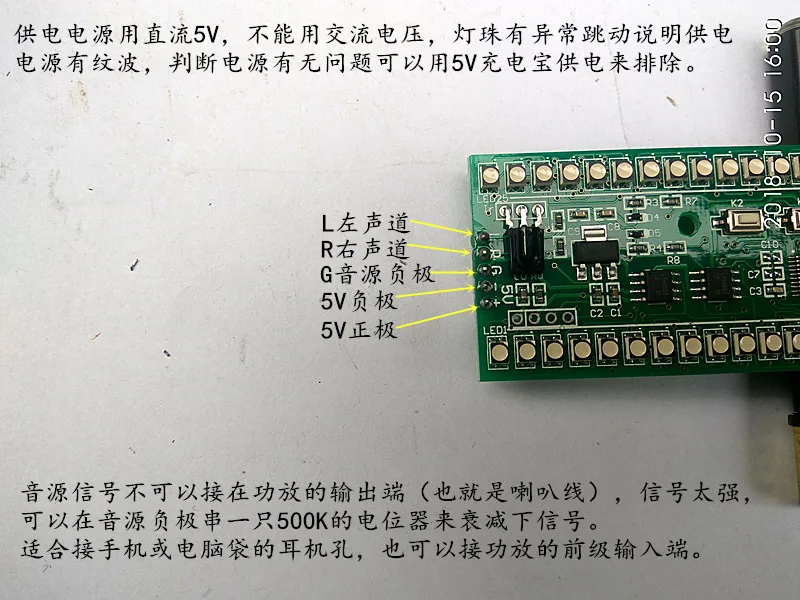

Звуковой сигнал: Подключите разъем к разъему наушников 3. Просто резьба, они представляют собой заземление сигнала (подключение к отрицательному полюсу платы), левый вокальный тракт, правый. Не подключен к выходу усилителя мощности, если сигнал слишком сильный, входной порт может быть поврежден.
\
\
Вопросы, требующие внимания:
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
1. Если используется переключатель питания, обратите внимание, чтобы сначала подключить провод, а затем включить. Когда оборудование источника питания переключателя подключено к другому оборудованию источника питания переключателя или оборудованию с заземляющим проводом, легко производить мгновенное Высокое напряжение и большой ток, что легко повредить порт, хотя эта плата имеет функцию защиты от перенапряжений и оригинальную защиту, но лучше избегать ее как можно больше;
\
\
2. Напряжение питания 5 в ниже 5 В, слишком многие могут работать некорректно, выше 6 В, ток слишком высокий, это может привести к перегреву и повреждению трубки стабилизатора, лучше напряжение 5 В;
\
\
3. Водонепроницаемый и влагостойкий, не прилагайте слишком много усилий к печатной плате, чтобы вызвать искажение, повреждение компонентов цепи или распайку;
\
\

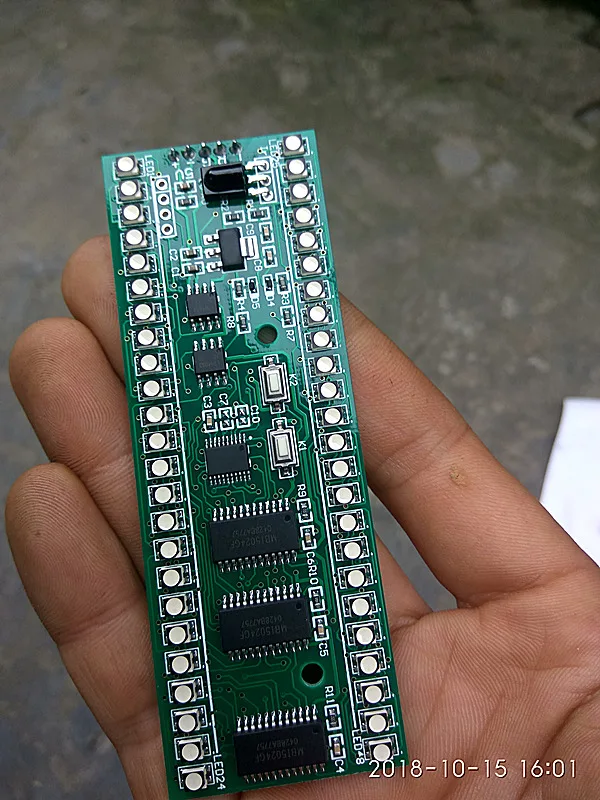

Состояние функции и ключевая работа: Две кнопки sk1andk2, нажатие разделено на короткое нажатие (время нажатия больше секунды меньше 1 секунды) и длительное нажатие (продолжайте нажатие более 1 секунды) в следующем описании
Длительное нажатие означает короткое нажатие;
\
\
1. Статус отображения уровня: После включения, в зависимости от яркости до последнего выключения питания 、 рисунок 、 цветовая схема 、 чувствительность к нормальному уровню отображения.
Ключевая функция в этом состоянии:
\
\
K1/чтобы отобразить выбор узоров, нажмите, чтобы изменить узор, узор tozuiStart цикл с самого начала.
\
\
K1Long Нажмите/в этом рисунке
Состояние выбора схемы цветовой конфигурации(Будьте осторожны: нижний конец излучает узор вверх и долго нажимает вниз, чтобы войти
Состояние кнопки инфракрасного обучения).
\
\
K2/выбор чувствительности нажмите на изменение чувствительности на один уровень, последовательность очень чувствительна... низкая чувствительность> Автоматическая чувствительность> возврат к высокой чувствительности.
\
\
K2Long Нажмите/вставьте
Статус регулировки яркости.
\
\
2. Статус регулировки яркости: Left24 сегментный полный светильник вой дисплей 8red8green8blue, правая сторона показывает текущую яркость (красный), 3-сегментный дисплей 1 уровень, общий 8 уровень.
Ключевая функция в этом состоянии:
\
\
K1/Нажмите, чтобы увеличить яркость на один уровень, Улучшенный-все яркое.
\
\
K1Long Нажмите/вернитеСтатус отображения уровняИ вернитесь к яркости перед настройкой.
\
\
K2/кликните, чтобы уменьшить яркость на один уровень, низкий конец-низкий уровень 3 индивидуального яркого света.
\
\
K2Long Нажмите/сохраните заданную яркость и верните
Статус отображения уровня.
\
\
3. Состояние выбора схемы цветовой конфигурации: Левый и правый все огни показывают текущий цвет (
В режиме максимальной фиксации отображается цвет точки максимальной фиксации).
Ключевая функция в этом состоянии:
\
\
K1/щелкните, чтобы отобразить следующую предустановленную цветовую схему, заказ-это текущая схема> следующий план> зуйте последнюю схему предварительного изготовления> пользовательская схема (обратите внимание, что на заводе пользовательская схема пуста, то есть, все черные, вам нужно определить цвет каждой точки)> Предварительная схема 1, этот цикл.
\
\
K1Long Нажмите/сохраните и выберите текущую схему для возвратаСтатус отображения уровня.
\
\
K2/Нажмите, чтобы перейти 1. Выбор находится в обратном порядке.
\
\
K2Long Нажмите/вставьте
Пользовательский статус конфигурации цвета.
\
\
4. Пользовательский статус конфигурации цвета: На левой и правой сторонах отображаются индивидуальные цвета (дисплей, который не настраивается после отправки с завода, полностью красный) (
В режиме максимального удержания цвет точки пика отображается) Левый низкий конец мигания указывает на выбранное текущее состояние.
Ключевая функция в этом состоянии:
\
\
K1/Нажмите, чтобы выбрать, переместите один вверх, верхний конец перейдет в нижний конец другой колонки.
\
\
K1 долгое нажатие/изменение цвета на следующий цвет, изменение заказа на красный \ желтый \ зеленый \ молодой \ синий \ фуксин \ шестицветный цикл отображения.
\
\
K2/щелкните для выбора, переместите один вниз, нижний конец переместится в другой.
\
\
K2Long нажмите, чтобы сохранить текущую цветовую схему и вернуть
Состояние выбора схемы цветовой конфигурации.
\
\
5. Статус кнопки инфракрасного обучения: В этом состоянии все огни гаснут k1andk2. нажмите любую кнопку, чтобы вернуться в состояние отображения уровня.
НужноФормат неккодированияИнфракрасный пульт дистанционного управления, обычная ТВ-приставка и другие пульты дистанционного управления могут попробовать, кондиционер и подобные вещи не будут работать, NECThere есть много пультов дистанционного управления в разных форматах, на самом деле, это от пульта дистанционного управления 4. Две кнопки соответствуют короткому нажатию k1и длительному нажатию K2Short press и длинному нажатию 4 функции.
\
\
Процесс самообучения: Сначала нажмите соответствующую функцию, удерживайте пульт дистанционного управления приемником на плате (не будьте слишком близко). Нажмите кнопку, если вы изучаете кунг-фу, Слева будет шесть лампочек, а поворотник 1. Нажмите и удерживайте соответствующее состояние обучения функций, а затем нажмите соответствующую функцию 1. Нажмите и удерживайте кнопку дистанционного управления еще раз 6. Войдите в тот же процесс и завершите его в OrderK2Short нажмите и k2long нажмите Далее 4 после того, как кнопка автоматически сохранит и вернется в состояние отображения уровня, на этот раз вы можете использовать пульт дистанционного управления для управления, удобно ли попробовать?
\
\
Если вы нажмете кнопку на пульте дистанционного управления, предполагается, что формат инфракрасного кодирования не подходит, мы должны заменить пульт дистанционного управления и попробовать снова.
\
\
\
\
\
