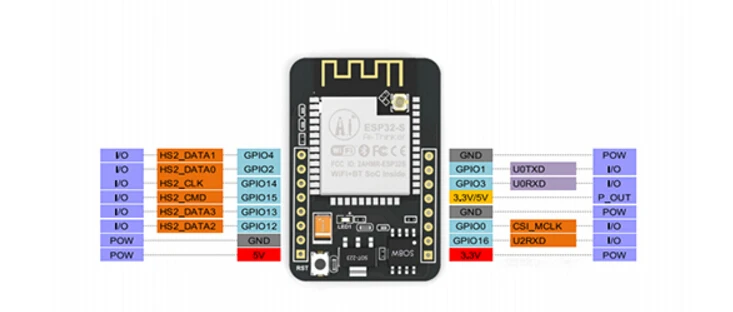

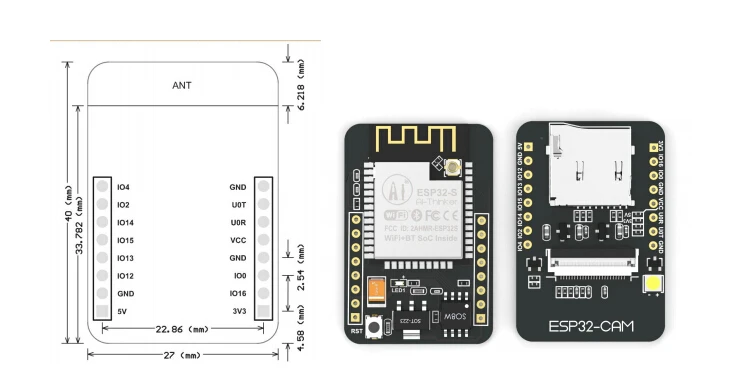

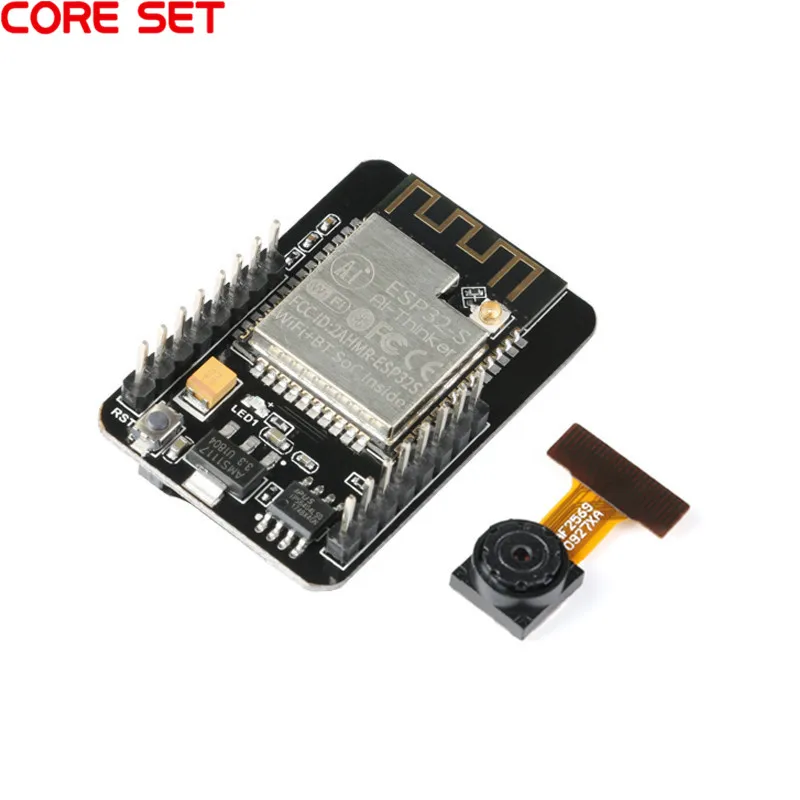

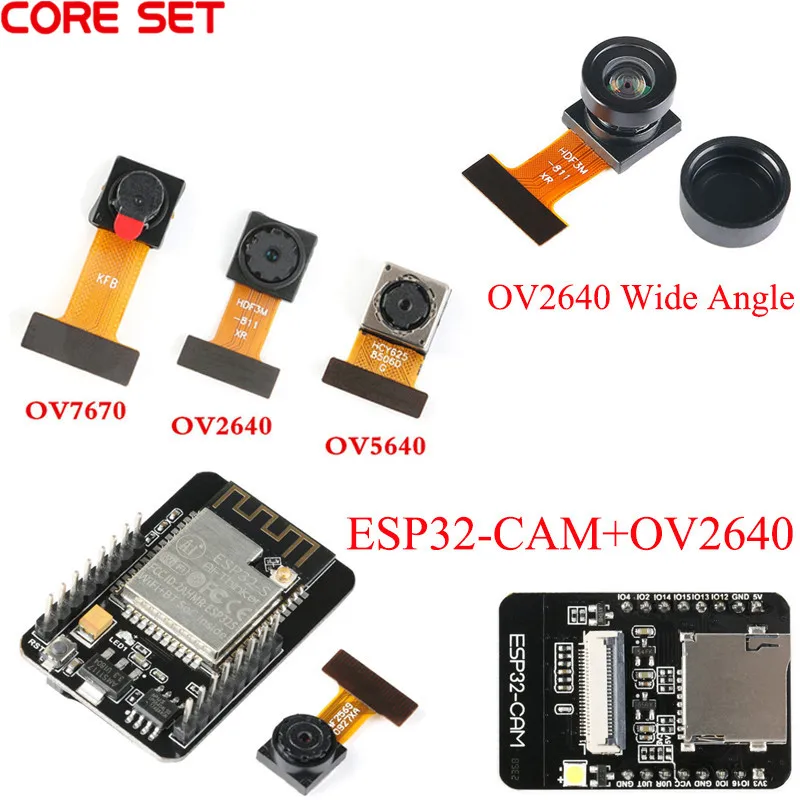

OV5640 OV7670 OV2640 мини Широкий формат 200W Камера модуль ESP32-CAM доска OV5640-AF Сенсор модуль 2 миллиона 500W пикселей DIY Камера

Особенности• Высокая чувствительность для работы на низком светильник• Низкое рабочее напряжение для встроенных портативных приложений• Стандартный интерфейс SCCB совместим с интерфейсом I2C• Выходная поддержка форматов Raw RGB, RGB (GRB 4:2:2, RGB565/555/444), YUV (4:2:2) и YCbCr (4:2:2)• Поддерживает размеры изображения: VGA, CIF и любой размер, уменьшающийся От CIF до 40x30• Метод VarioPixel® для подвыборки• Функции автоматического управления изображениями, в том числе: автоматический контроль экспозиции (AEC), автоматический контроль усиления (aGc), автоматический баланс белого (AWB), автоматический ленточный фильтр (ABF), И автоматическая калибровка черного уровня (ABLC)• Контроль качества изображения, включая насыщенность цвета, оттенок, гамма, резкость (повышение краев) и антицветение• ISP включает шумоподавление и коррекцию дефектов• Поддерживает светодиодный режим и режим вспышки• Поддержка масштабирования• Коррекция затенения линз• Автоматическое обнаружение мерцания (50/60 Гц)• Автоматическая регулировка уровня насыщенности (УФ-настройка)• Автоматическая регулировка уровня повышения кромки• Автоматическое регулирование уровня шумаЭтот модуль камеры ведет только к некоторым контактам датчика BGA посылка и оптическому объективу. Без интегрированных периферийных компонентов, он должен быть спроектирован сам по себе.

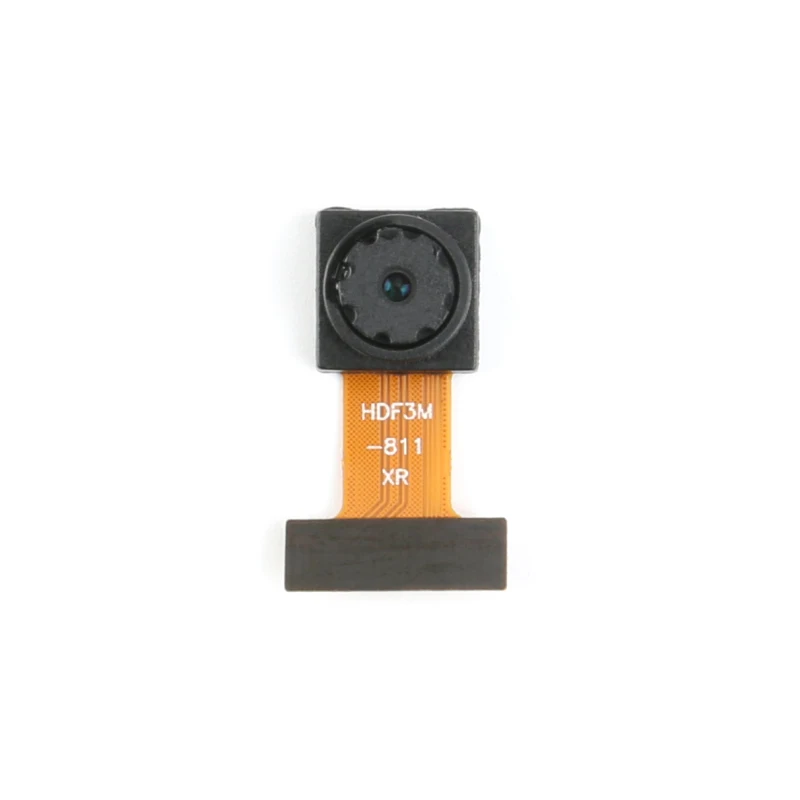

OV2640

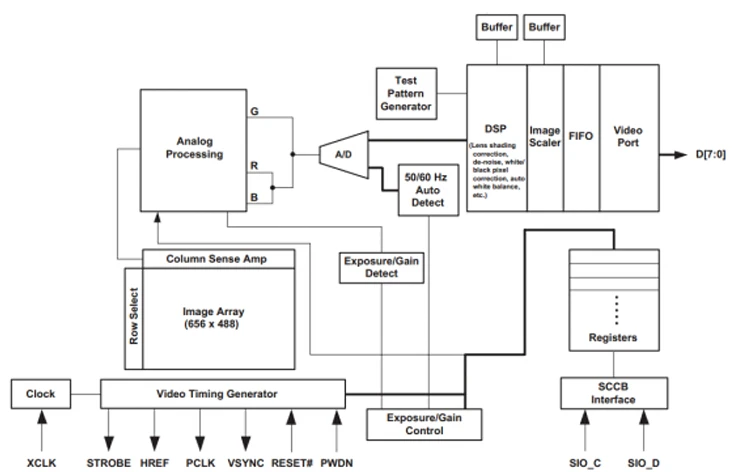

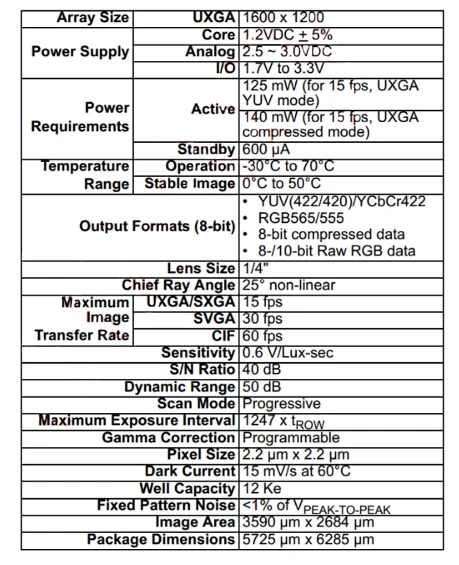

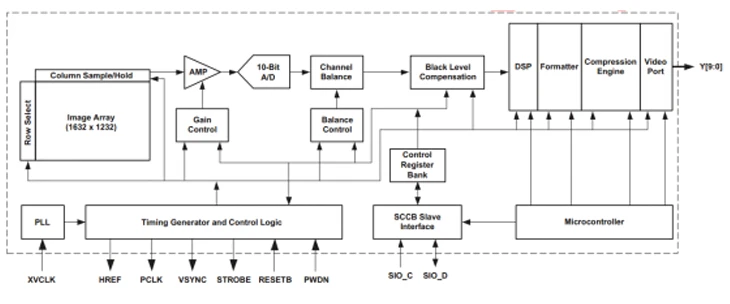

OV2640-это 1/4 дюймовый CMOS UXGA (1632*1232) Датчик изображения. Небольшой размер датчика и низкое рабочее напряжение обеспечивают все особенности одной камеры UXGA и процессора изображений. С помощью управления шиной SCCB, он может выводить 8/10-битные изображения различных разрешений, таких как полная рама, субвыборка, масштабирование и ветряное. UXGA изображение этого продукта может достигать до 15 кадров в секунду (до 30 кадров для SVGA и 60 кадров для CIF). Пользователи имеют полный контроль качества изображения, формата данных и передачи. Все функции обработки изображений, включая гамма-кривую, баланс белого, контрастность, цветность и т. д. могут быть запрограммированы через интерфейс SCCB. Датчик изображения s использует уникальную сенсорную технологию для улучшения качества изображения и уменьшения острых и стабильных цветных изображений путем уменьшения или устранения оптических или электронных дефектов, таких как фиксированный шум узора, размазывание и плавающий.

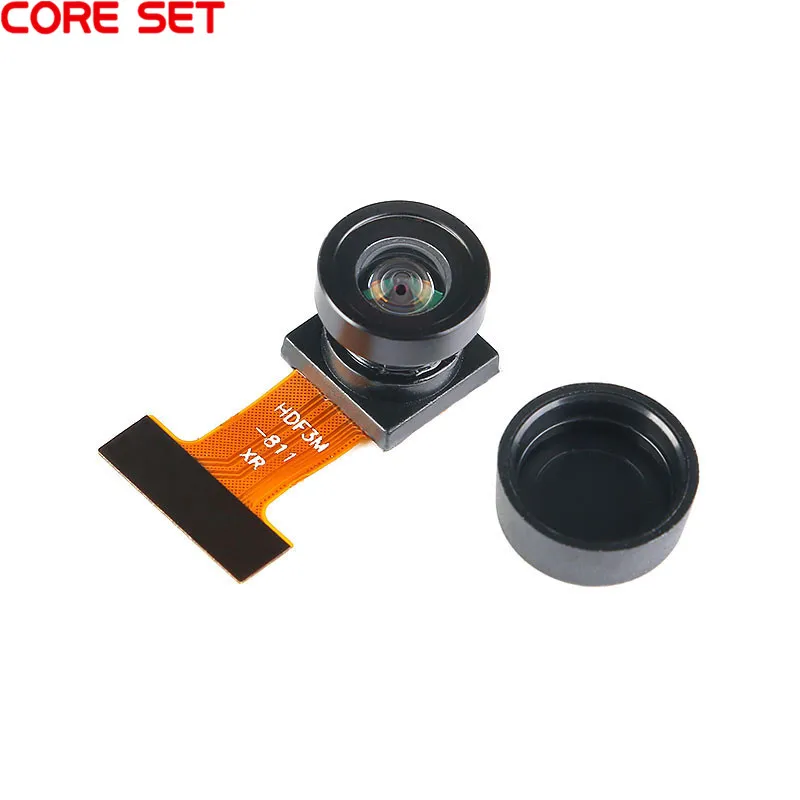

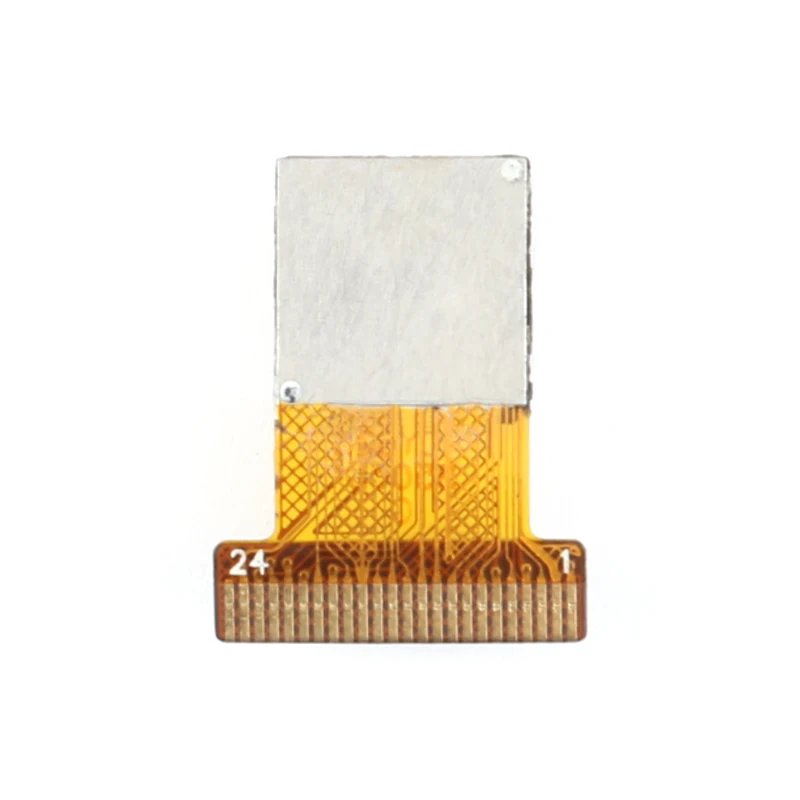

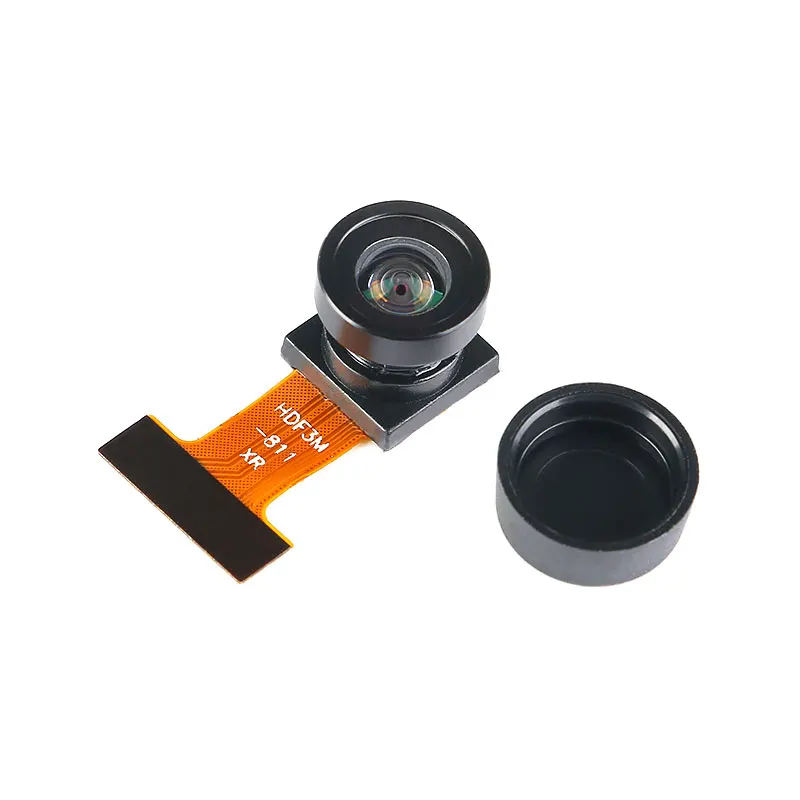

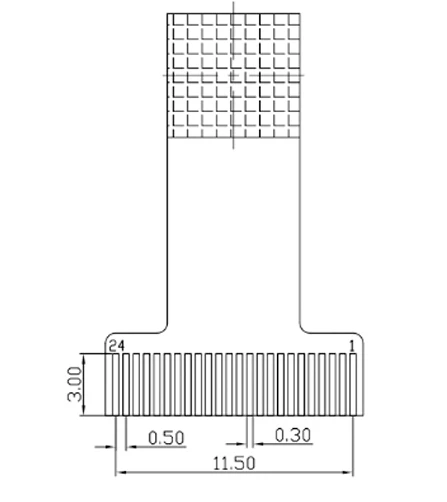

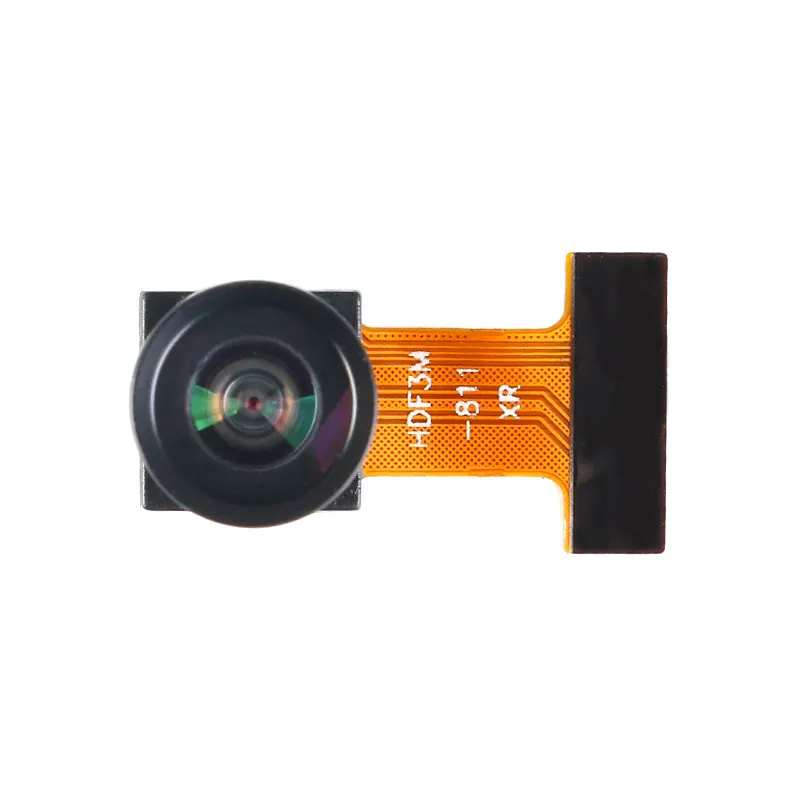

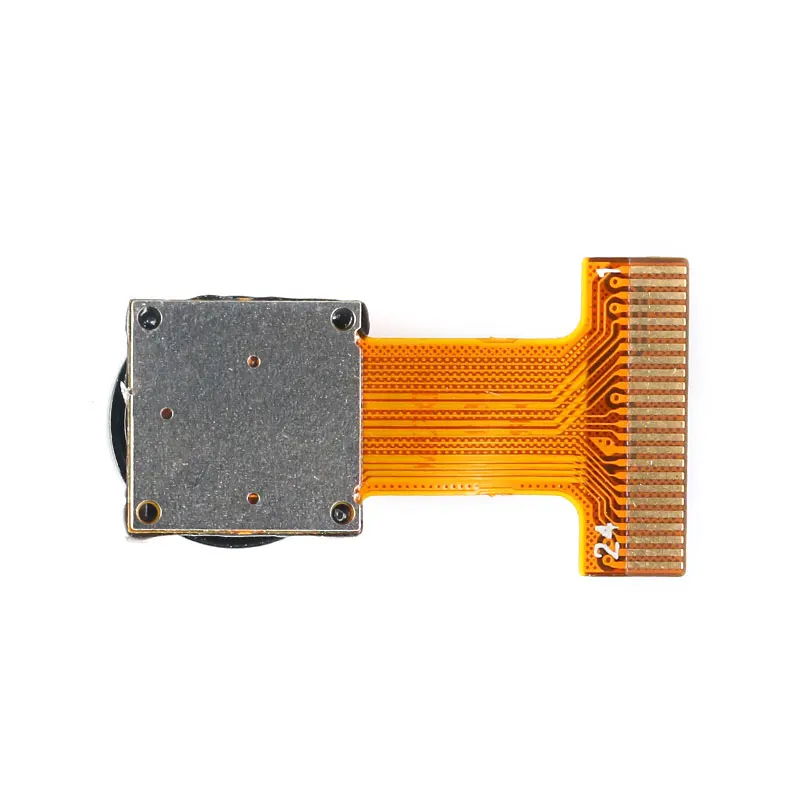

Этот модуль камеры ведет только к некоторым контактам датчика CSP посылка и оптическому объективу. Без интегрированных периферийных компонентов, он должен быть спроектирован сам по себе.

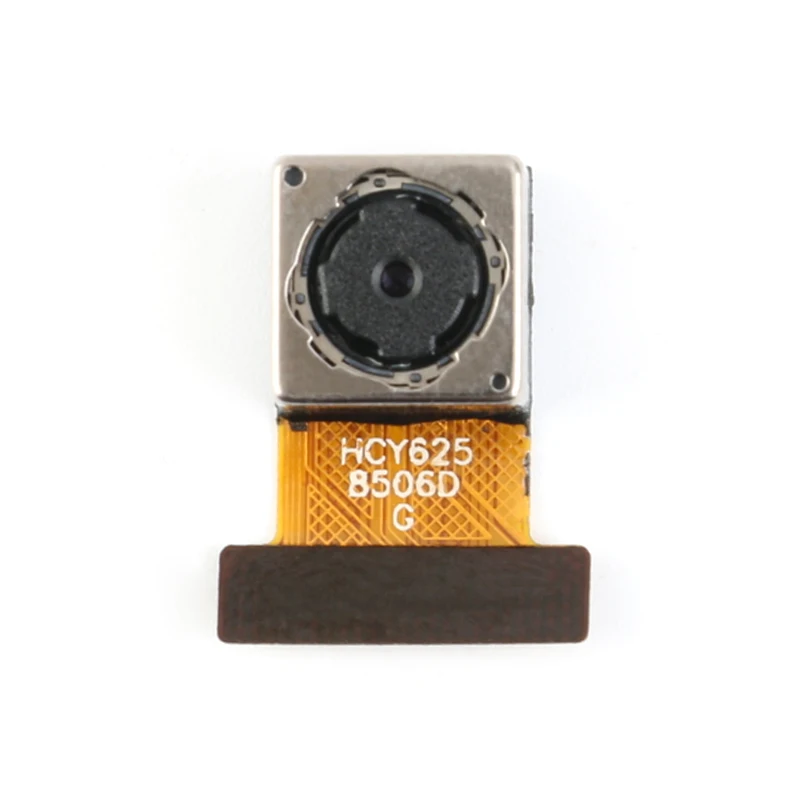

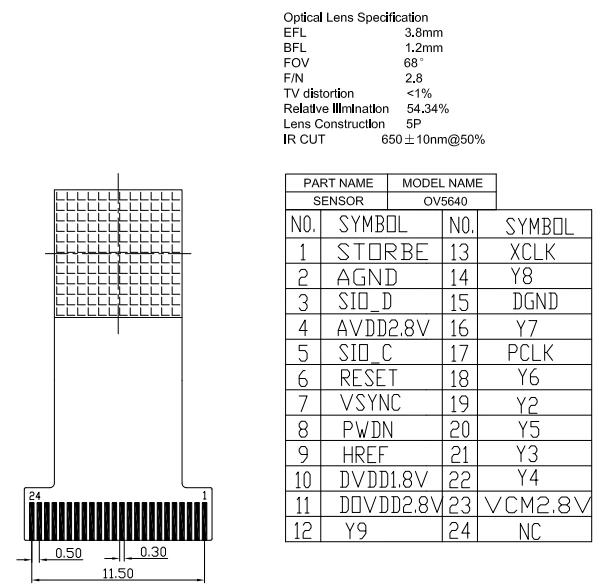

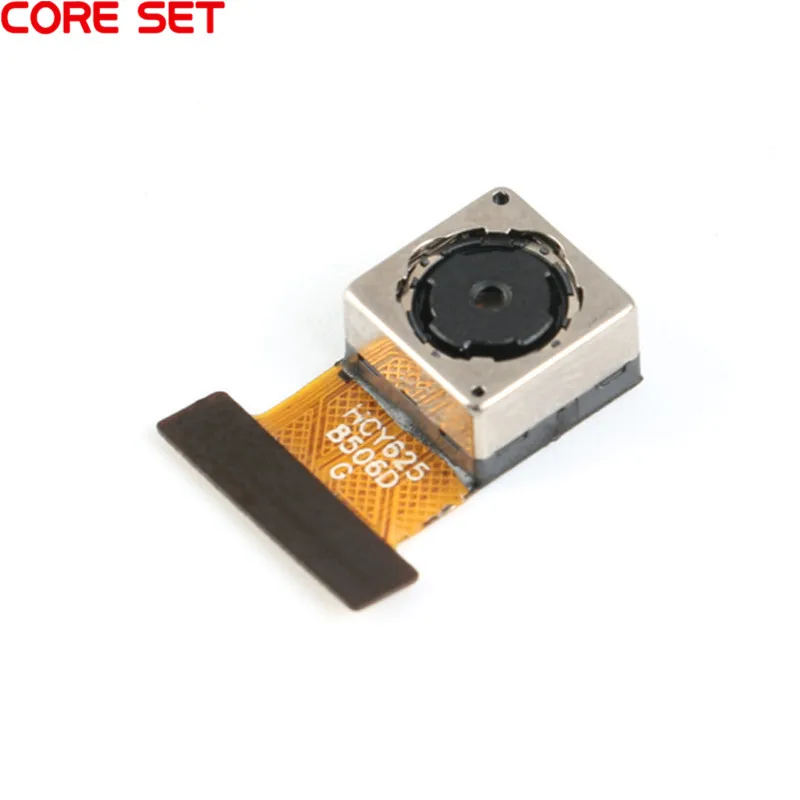

OV5640

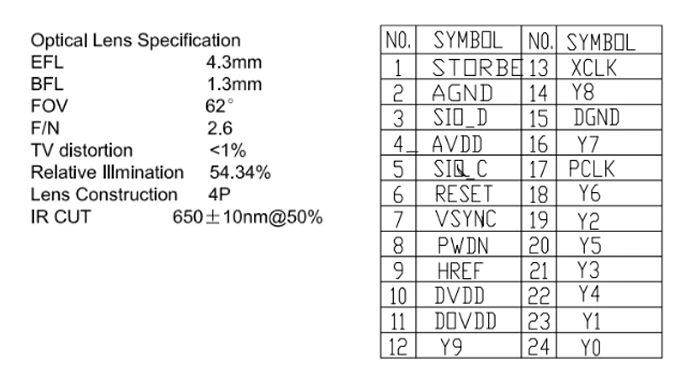

OV5640 представляет собой 1/4 дюймовый CMOS QSXGA (2592*1944) Датчик изображения, который обеспечивает полное разрешение камеры 500W пикселей со встроенной функцией автофокуса (AF). Соотношение цена/производительность. Датчик имеет небольшой размер и низкое рабочее напряжение. Все функции одной камеры QSXGA и процессора изображений. С помощью управления шиной SCCB, он может выводить 8/10-битные изображения различных разрешений, таких как полная рама, субвыборка, масштабирование и ветряное. Изображение QSXGA этого продукта может достигать до 15 кадров в секунду (до 30 кадров для изображений 1080P, 60 кадров для изображений 720P и 120 кадров для разрешения QVGA). Пользователи имеют полный контроль качества изображения, формата данных и передачи. Все функции обработки изображений, включая гамма-кривую, баланс белого, контрастность, цветность и т. д. могут быть запрограммированы через интерфейс SCCB. Датчики изображения используют уникальную сенсорную технологию для улучшения качества изображения и уменьшения острых и стабильных цветовых изображений путем уменьшения или устранения оптических или электронных дефектов, таких как фиксированный шум узора, размазывание и плавающий.Параметр:Использует 1,4мкм * 1,4мкм Размер пикселя и использует технологию для более высокой производительности (высокая чувствительность, низкий перекрестный переход и низкий уровень шума)Функции автоматического управления изображениями: Автоматическое воздействие (AEC), автоматический баланс белого (AWB), автоматическое устранение полос на светильник,Автоматическая калибровка черного уровня (ABLC) и автоматический ленточный фильтр (ABF).Поддержка контроля качества изображения: Регулировка насыщенности цвета, регулировка тона, калибровка гамма, резкость и калибровка линзСтандартный интерфейс SCCB, совместимый с IIC интерфейсомПоддержка RawRGB, RGB (RGB565/RGB555/RGB444), CCIR656, YUV (422/420),YCbCr (422) и сжатые форматы изображения (JPEG)Поддержка QSXGA (500 Вт) Размер изображения и масштабирование до любого другого размераПоддержка вспышкиПоддержка масштабирования изображений, панорамирования и настроек оконПоддержка сжатия изображения для вывода данных изображения JPEGПоддержка цифрового видео интерфейса (DVP) и интерфейса MIPI sПоддержка автофокусаВстроенный микропроцессорЭтот модуль камеры ведет только к некоторым контактам датчика CSP посылка и оптическому объективу. Без интегрированных периферийных компонентов, он должен быть спроектирован сам по себе.
