Комплектующие для откатных ворот FURNITEH XL8SA

Комплектующие для откатных ворот FURNITEH XL8SA.02 используется для проема от 3х до 5 метров и весом створки до 400 кг.

Продажа комплектом без балки упакованным в картонную коробку, балку можно приобрести отдельно, доступные длины 5, 6 и 7 метров.

Метод крепления фурнитуры: на металлические столбы с помощью саморезов либо при помощи сварки к закладным.

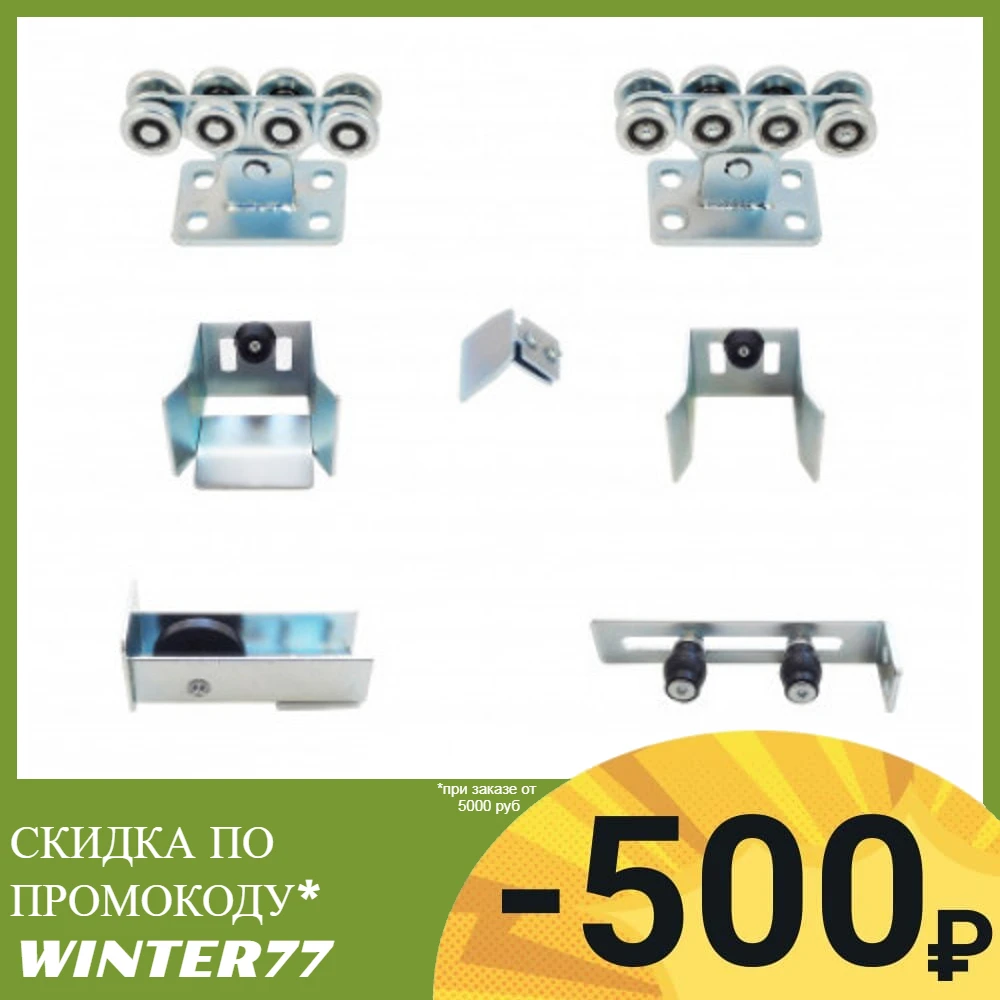

Комплект поставки:1. Две роликовые каретки

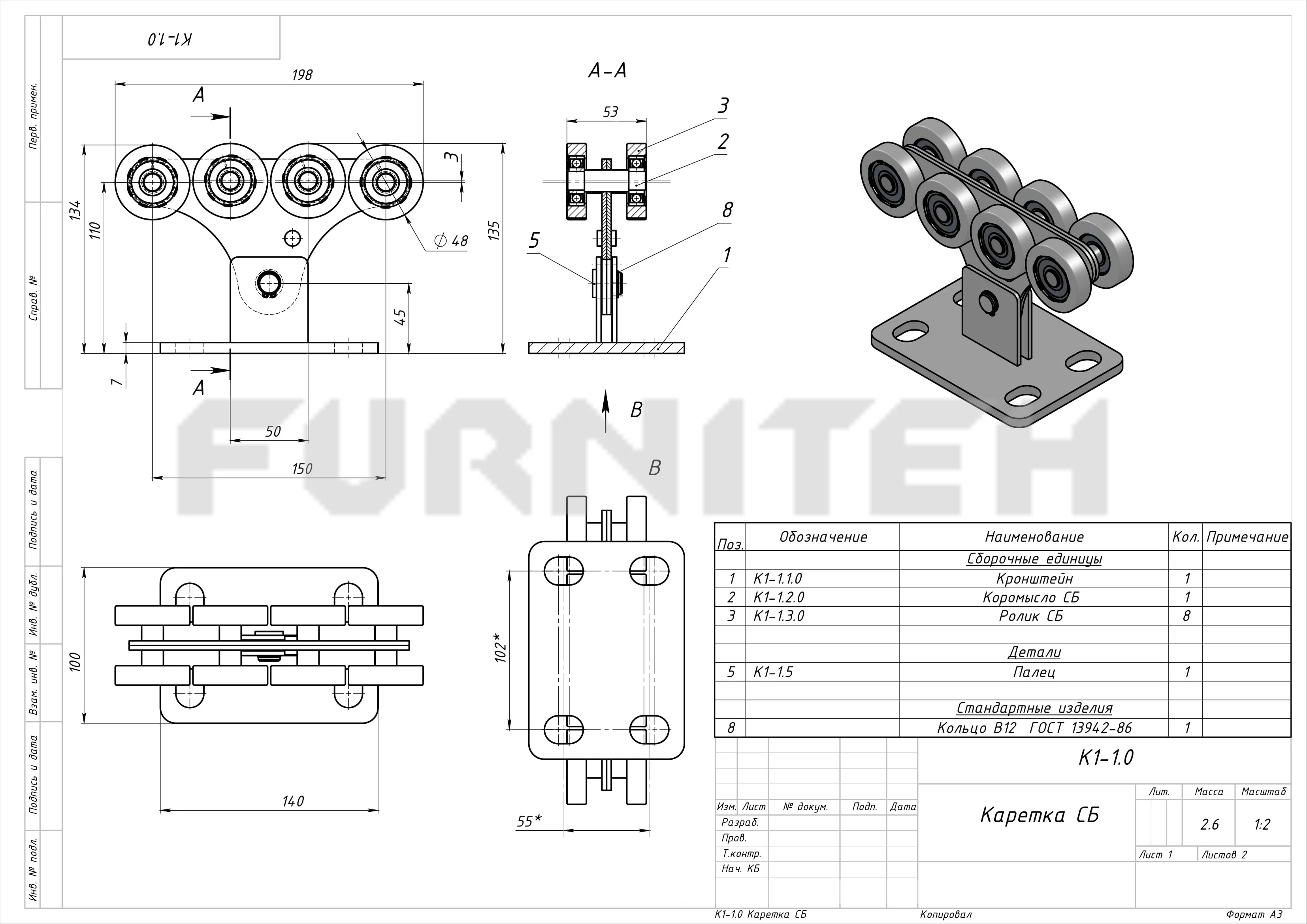

Основание имеет 4 овальных отверстия, для крепления на шпильки. Ширина отверстия 15 мм, длина 25 мм. Расстояния между центрами отверстия 56 по глубине и 100 мм по высоте. Уши приварены к основанию как снизу так и сверху.

Дистанционные втулки изготовлены из металла. Подшипник 6201RS запрессован в колесо, по внутреннему краю.

Каретка с 8мью роликами фиксируется на опоре с помощью стопорного кольца.

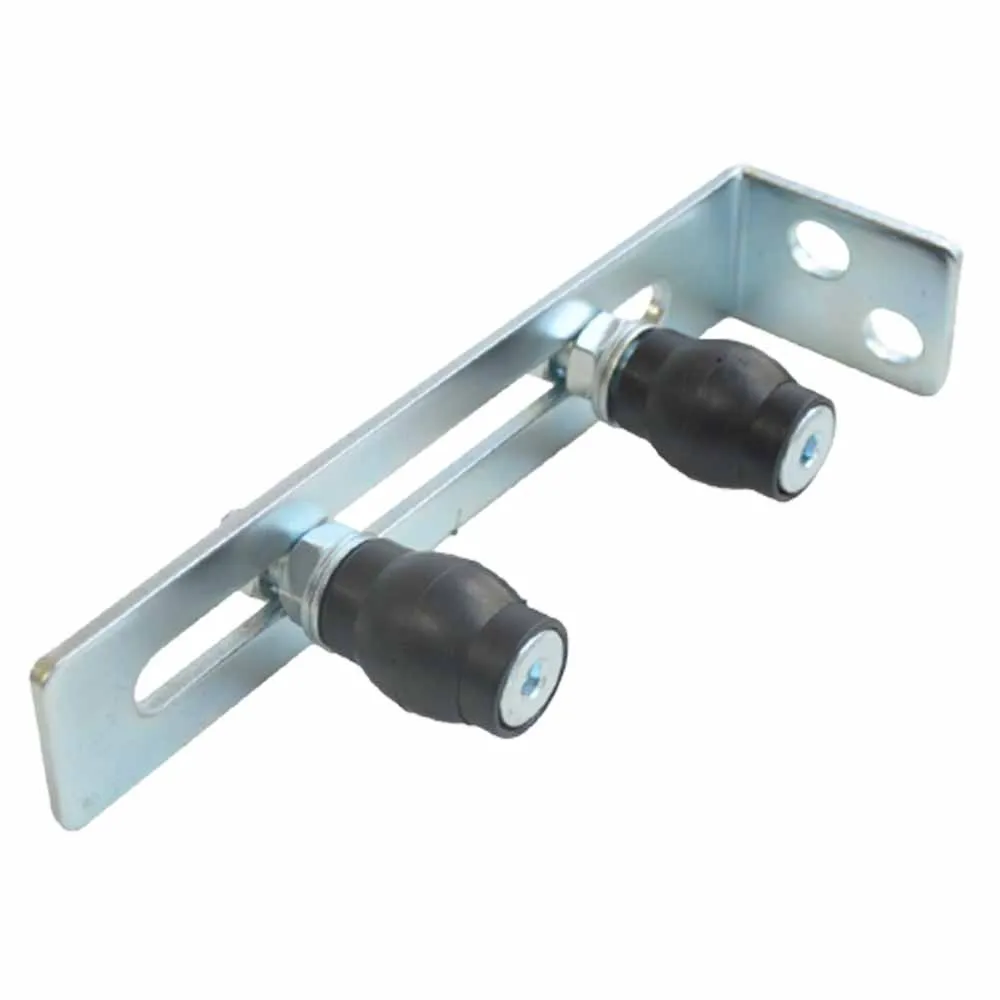

2. Верхние поддерживающие ролики

Кронштейн Г-образной формы изготовлен из стали толщиной 5 мм. Длинный конец 220 мм, короткий 55 мм, глубина 39 мм. Паз шириной 13 мм, дает возможность установить ролики на расстоянии друг от друга 15 см. Ширина отверстия для крепления кронштейна к столбу так же составляет 13 мм.

Нейлоновый ролик крепится на ось, которая снизу имеет отверстие под шестигранник S6, гайки для крепления роликов на кронштейне М12 входят в комплект вместе с шайбами.

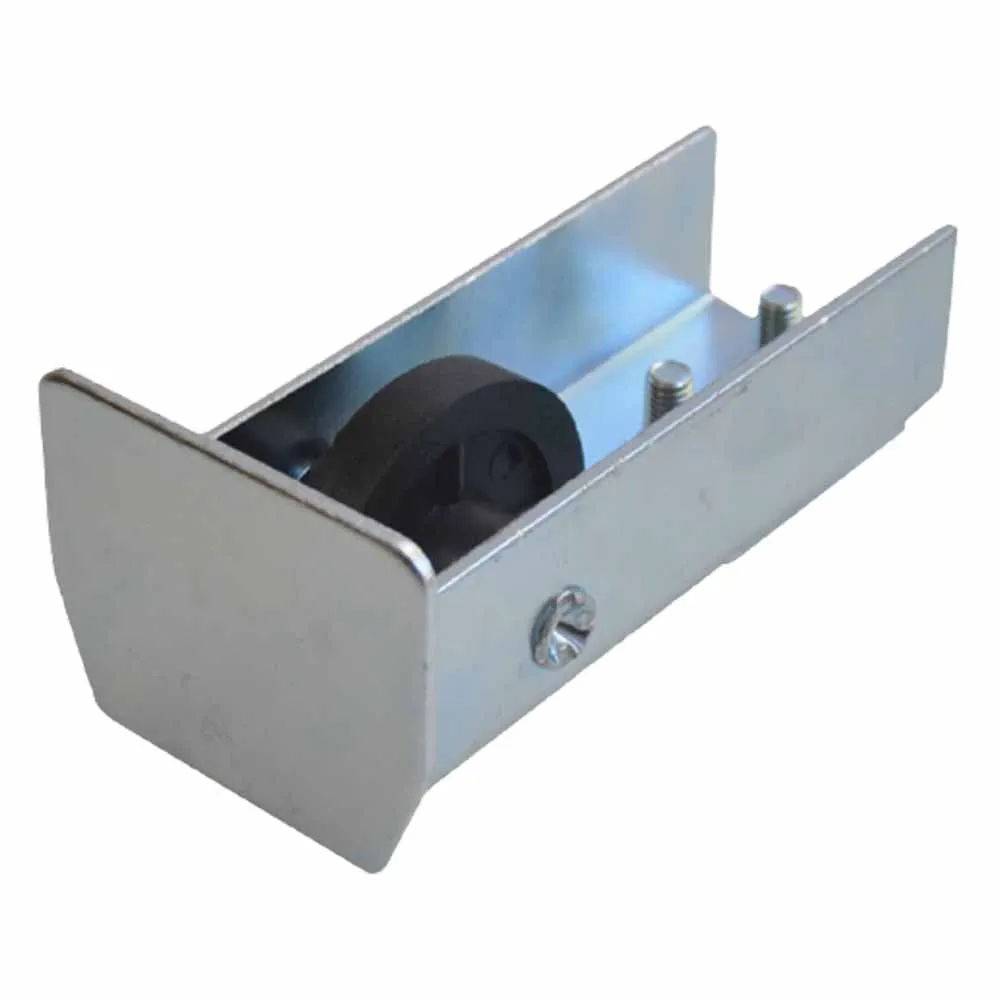

3. Концевой ролик с металлической заглушкой

Устанавливается данное изделие в направляющую сечением 60 Х 70 мм, с толщиной стенки от 3 до 4 мм. Снизу имеется прижимная пластина, которая с помощью двух болтов M10 крепится к направляющей. Накатной ролик пластиковый, вращается на оси без подшипника.

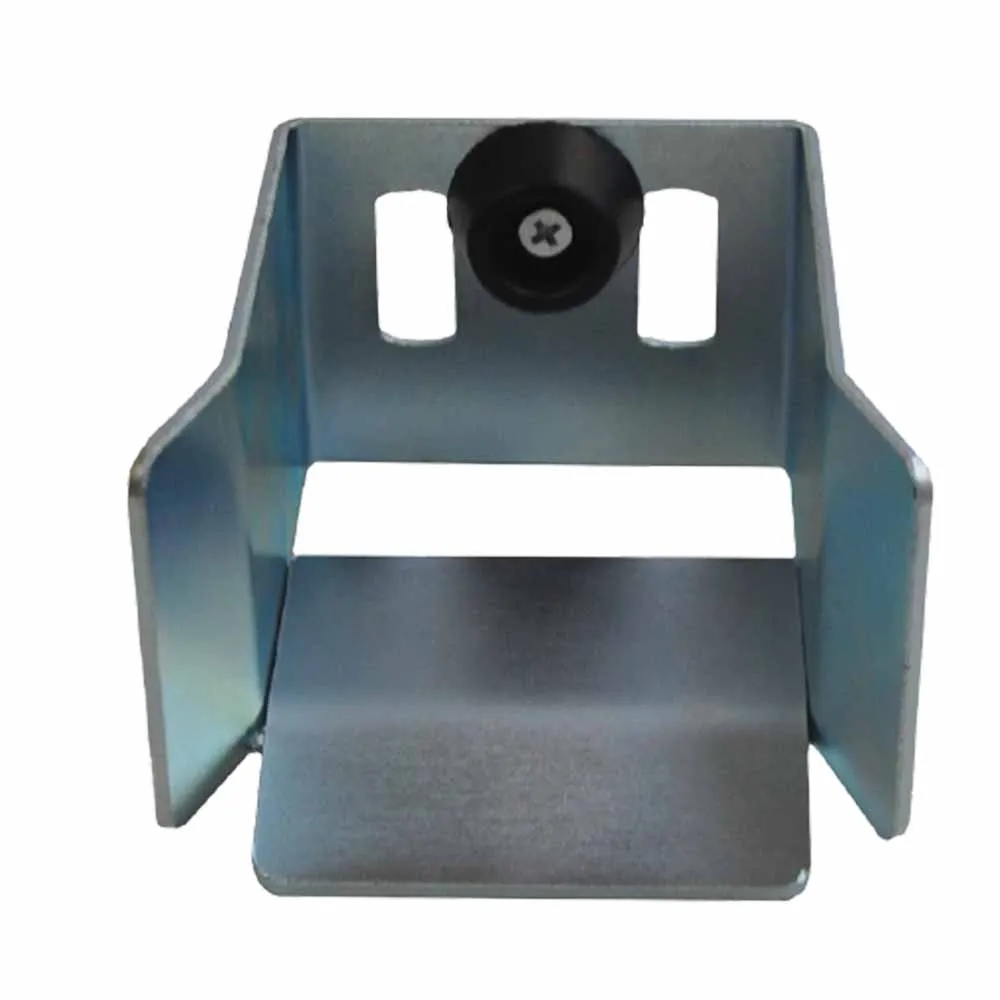

4. Нижний уловитель

Служит для разгрузки роликовых опор для откатных ворот в положении закрыто. Нижний уловитель можно смонтировать к металлическому столбу с помощью саморезов, ширина паза составляет 11 мм. Для того что бы ворота не останавливались металлом о металл, ловитель оборудован пластиковым демпфером, который крепится к основанию болтом под крестовую отвертку.

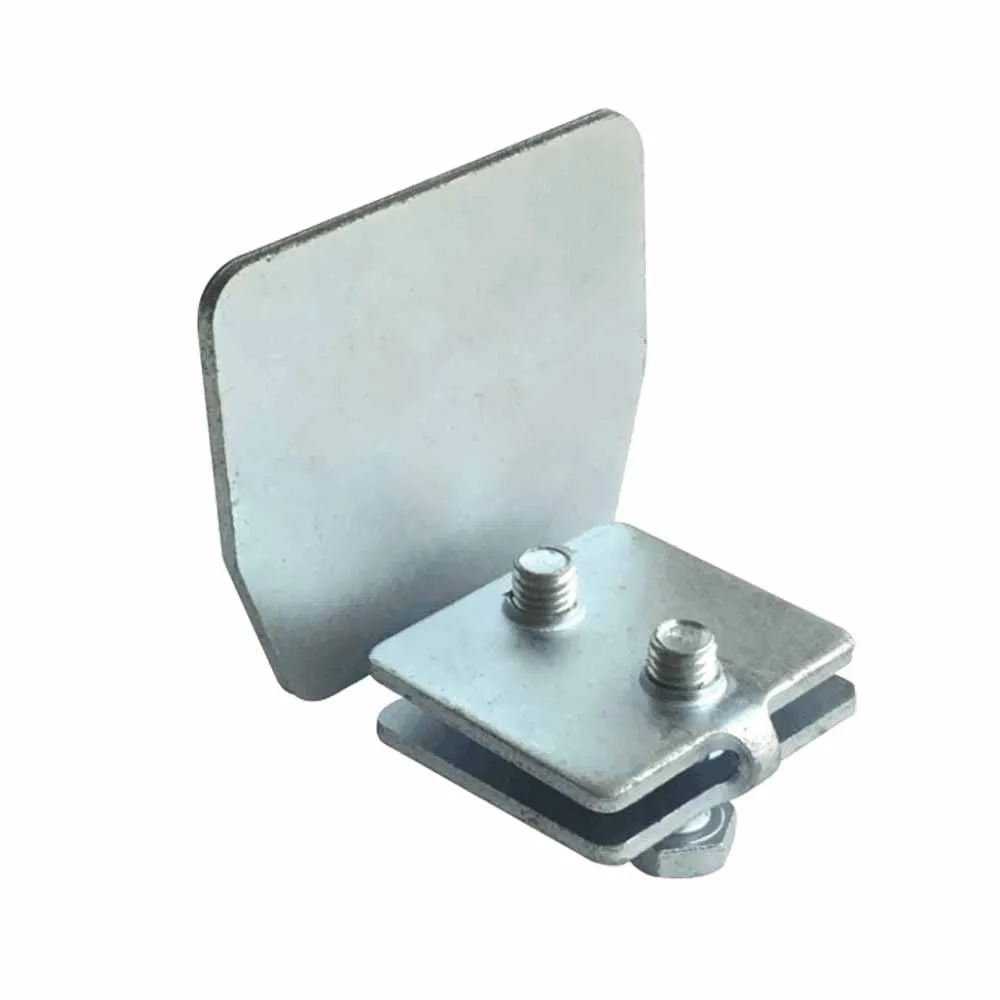

5. Верхний уловитель

Изделие можно смонтировать к металлическому столбу с помощью саморезов, ширина паза составляет 11 мм. Для того что бы ворота не останавливались металлом о металл,  верхний уловитель оборудован пластиковым демпфером, который крепится болтом под крестовую отвертку.

6. Металлическая заглушка

Устанавливается заглушка в направляющую для откатных ворот сечением 60 Х 70 мм, с толщиной стенки от 3 до 4 мм. Снизу имеется прижимная пластина, которая с помощью двух болтов M10 надежно фиксируется на балке.
