Последнее обновление: 30.03.2022
SF-HC25G плазменный фонарь с регулировкой высоты-это фонарь с автоматическим управлением по высоте, специально разработанный для портативных станков плазменной резки.

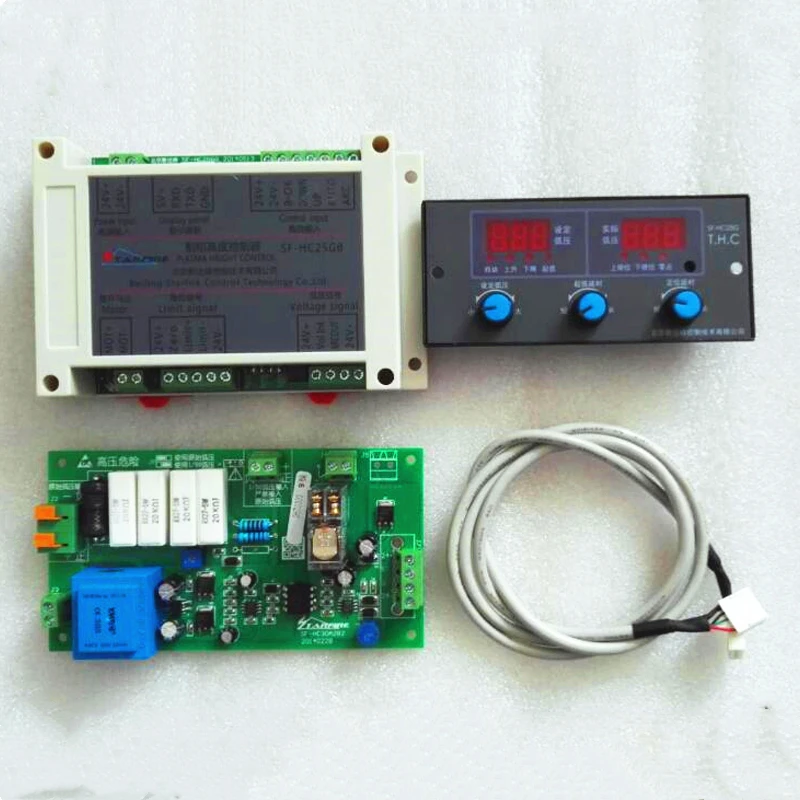

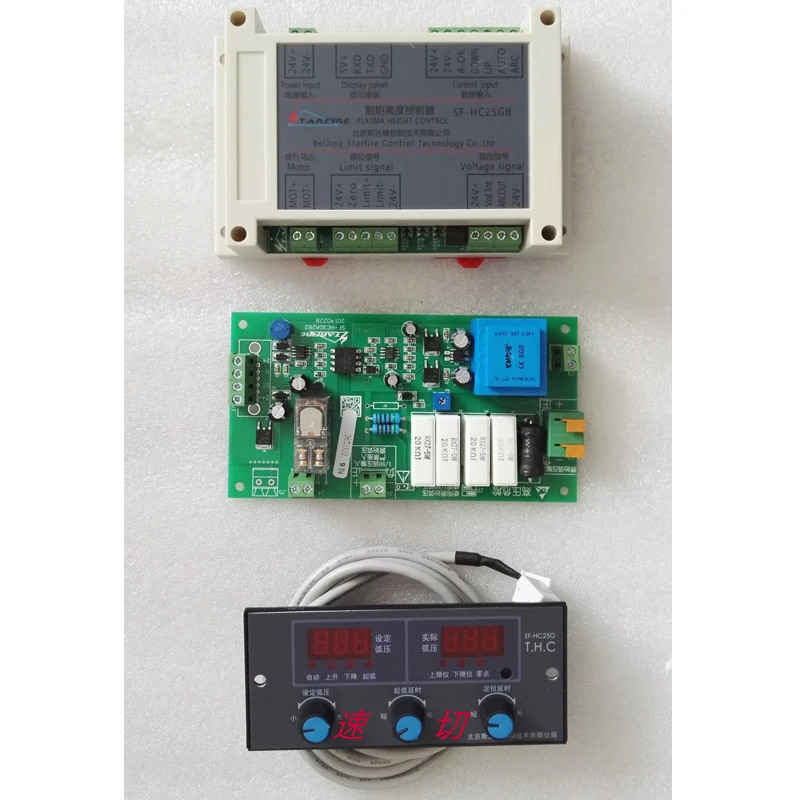

SF-HC25G плазменный фонарь с регулятором высоты прост в эксплуатации, прост в отладке, доступен по цене и полностью контролируется в цифровом формате для надежной работы. Это идеальный аксессуар для производителей сварочного и режущего оборудования. Основной блок и разделенная структура панели делают его идеальным для портативных режущих машин.
Важное заявление
Могут быть некоторые различия между физическим и ручным содержанием SF-HC25G плазменный фонарь с регулятором высоты. Пожалуйста, ознакомьтесь с фактическим товаром.
Обязательно прочитайте предупреждения о безопасности и меры предосторожности, чтобы избежать опасного использования из-за неправильного использования.
Перед использованием этого продукта, вы должны следовать детальным инструкциям в руководстве системы для обеспечения правильного использования продукта.
Предупреждения безопасности используются для предотвращения травм для людей и собственности.
Установщик должен быть соответствующей промышленностью или техником с соответствующим опытом.
Это руководство должно быть подробно прочитано перед установкой.
Убедитесь, что выбранный источник питания соответствует требуемым спецификациям.
Строго запрещено устанавливать или подключать и вынимать вилку при включении питания.
Установите место как можно дальше от источника тепла.
Корпус контроллера должен быть заземлен, чтобы предотвратить Электрический шок или повлиять на работу контроллера.
Сталь, которую нужно отрезать, должна быть хорошо заземлена и поддерживать хорошее соединение с корпусом контроллера, чтобы обеспечить точность контроля высоты.
Пожалуйста, обращайтесь с ним внимательно. Не сталкивайтесь и не вибрируйте сильно, чтобы избежать повреждения продукта.
Не разбирайте фонарь с регулятором высоты или не изменяйте его внутреннюю структуру, чтобы предотвратить несчастные случаи или неисправности.
Технические характеристики
1. Этот продукт принимает 32-битный arm в качестве основного и два комплекта из 3 цифр цифровая трубка отображает, которая принимает цифровой режим управления. Устройство линейной регулировки не входит в комплект, что значительно повышает стабильность.
2. Параметры скорости могут быть изменены и могут быть изменены произвольно в соответствии с источником питания и подъемным механизмом.
3. Схема использует технологию чипа, внутри нет регулируемого устройства, а технология полного цифрового управления обеспечивает высокую надежность продукта.

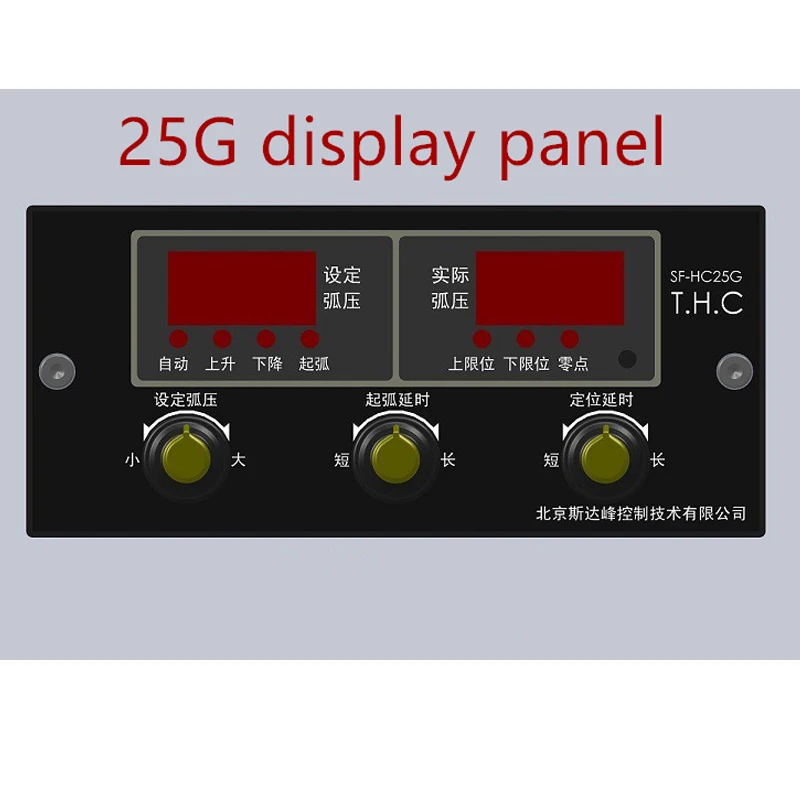

4. Операция проста, и два набора цифровых трубок соответственно отображают заданное Напряжение дуги и фактическое напряжение дуги, которые просты и интуитивно понятны. Есть 3 ручки для настройки параметров операций.
5. Простой и удобный интерфейс, подходит для всех систем плазменной резки с ЧПУ, также может использоваться отдельно.
6. Принять режим позиционирования приближения переключателя приближения.
7.Pwm выход, 255 Скорость регулируется, точный контроль скорости двигателя, настройка многоскоростного тока, защита от короткого замыкания.
8. Функция предотвращения столкновений режущего инструмента, когда режущее сопло касается стальной пластины, контроллер быстро поднимет режущий инструмент на определенное расстояние, чтобы эффективно защитить режущее сопло.
9. Все входные и выходные данные изолированы, отзывы о плазменном напряжении имеют линейную оптоизоляцию, независимый изолированный источник питания и могут быть очень совместимы с импортированным плазменным источником питания каждого бренда с собственным делителем напряжения.
10. Интегрированная функция оценки успеха arc start, функция arc start отзывы об успехе.
Технические индикаторы
Требования к питанию:DC24V ± 10% 3 A / 50 Гц
Применимый Мотор: 24V DC щетки мотора
Режим привода: ШИМ
Выходной ток: <входной ток мощности
Режим первоначального позиционирования: переключатель приближения или механический переключатель (обычно открытый нормально закрытый через Настройку колпачка перемычки)
Максимальная точность управления: ± 1 в
Размер коробки: Хост 145X90X42
Панель: 120X55X40
Температура рабочей среды: -10 ~ 60 ° C
Вес: 0,6 кг
Система обнаружения: изолированный делитель напряжения дуги

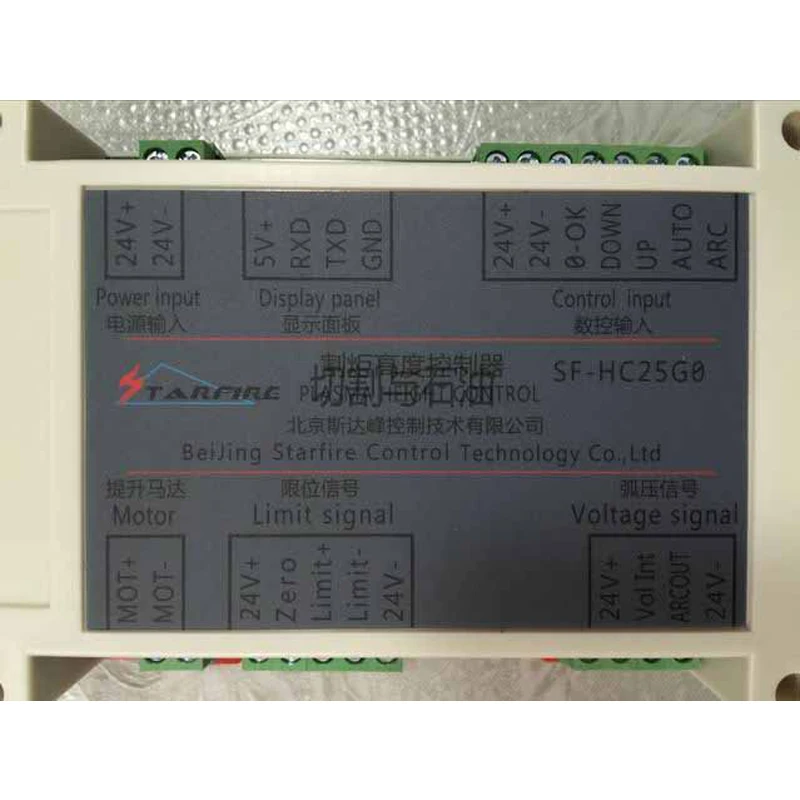

SF-HC25G контроллер высоты напряжения arc не имеет специального порта.
Требуется четыре провода от делителя напряжения регулятора высоты SF-HC25G и подключения плазменной мощности. Два провода находятся в порту, где плазма начинает дуги, и плазменный резак будет иметь его. Сигнал дугового напряжения состоит из двух линий, разделенных на положительные и отрицательные полюсы. Если источник питания плазмы не имеет выделенного порта, плазменный корпус электропитания должен быть открыт и подключен от вторичного выпрямления внутри источника питания плазмы, который является исходным дуговым напряжением источника питания плазмы.
Вам нужно только подключить заземляющий провод, потому что помехи от плазменного источника питания слишком велики. Провод заземления должен использовать медный стержень диаметром 50 мм или двух угловых сталей длиной 2 метра. Пройдите под землей. Подключите к корпусу плазменного источника питания.
