Последнее обновление: 08.04.2022
Пожалуйста, внимательно прочитайте инструкцию, чтобы избежать травм и предотвратить повреждение
Этот продукт.
Во-первых, большое спасибо за использование нашего продукта HP6000 серии высоковольтных изоляционных зондов.
Это руководство по эксплуатации включает в себя сводку безопасности, краткое введение, основные спецификации и
Основы эксплуатации и т. Д. Пожалуйста, внимательно прочитайте инструкцию перед использованием продукта.
HP6000 серия высоковольтный изолирующий зонд применяет дифференциальный входной режим. Он используется в
Место нужно измерить высокое напряжение или изолировать от земли, как правило. Зонд имеет
Хорошая способность подавления шума в обычном режиме, высокое входное сопротивление и низкий вход
Емкость. Он может точно и быстро измерять дифференциальный сигнал напряжения, и его
Полоса пропускания может достигать до 200 МГц, удовлетворяет потребности большинства тестовых систем. Пользователь может войти
Режим отладки и регулировка смещенного напряжения. Он имеет функцию ограничения полосы пропускания 5 МГц
Быть выбран, который может фильтровать более высокие частоты шума и помех.
HP6000 серия высоковольтный изолирующий зонд поставляет два диапазона затухания, чтобы быть
Выбран. Он имеет функцию звукового сигнала и светильник и может быть закрыт вручную. Зонд
Оснащен стандартным выходным интерфейсом BNC, который может использоваться с любым осциллографом
(Входное сопротивление 1MΩ). При использовании адаптера сопротивления 50Ω Амплитудная частота
Характеристики высокой частоты будут более гладкими, но Коэффициент ослабления будет увеличен вдвое.
HP6000 серия высоковольтный изолирующий зонд небольшой и прочный. Он очень высокий
Стабильность, надежность и точность.
Он может использоваться в следующих местах, как правило:
Измерьте заземление без подключения к земле
Измерьте высоковольтное или Сильное электричество
Электропитание с автоматическим переключением
Модульная конструкция преобразования мощности
Инвертер переменного тока и UPS
Конструкция сенсорного преобразователя
Электромагнитный балласт
Конструкция электромотора для электромотора
Полноразмерный дисплей CRT
Электромагнитный и электронный эксперимент
HP6070 700Vpk/ 70 МГц время подъема ≤ 5ns
HP6150 1500Vpk/ 70 МГц время подъема ≤ 5ns

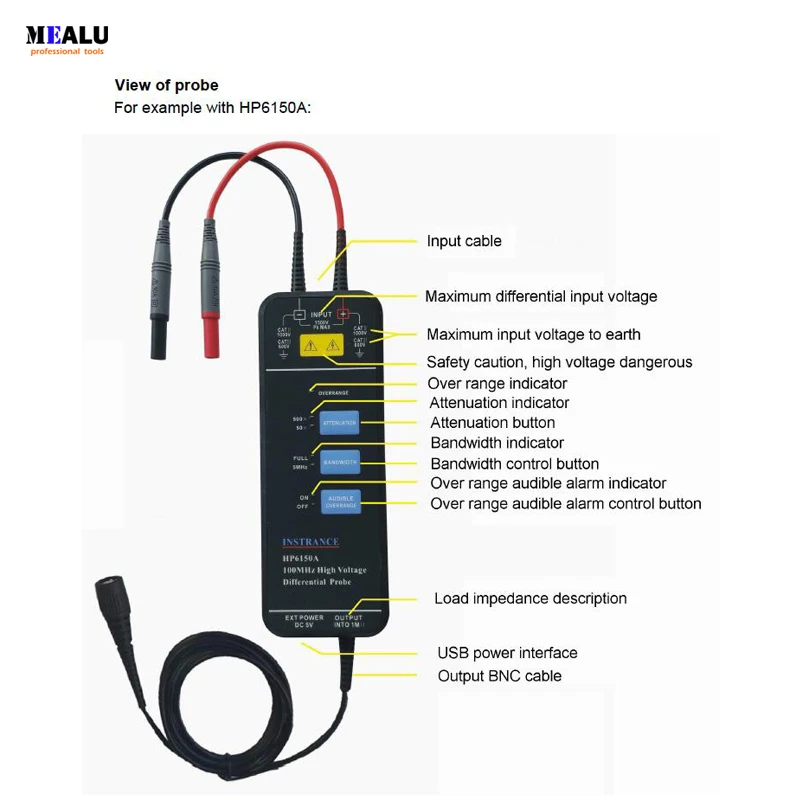

HP6150A 1500Vpk/100 МГц подъем Time≤ 3.5ns
HP6150B 1500Vpk/200 МГц время подъема ≤ 1.75ns
HP6280 2800Vpk/100 МГц время подъема ≤ 3.5ns
HP6700 7000Vpk/ 70 МГц время подъема ≤ 5ns
HP6700A 7000Vpk/100 МГц подъем Time≤ 3.5ns
SПEcificatiOns
ХарактеристикиFIcAtIНаS
HP6150
HP6150A
HP6150B
БандвиDtH(-3 дБ)
70 МГц
100 МГц
500X:200 мГц
50X:160 мГц
АККУраCy
± 2%
ОффETЦерО
5 мВ
АттенуатиОN
50X/500X(DC +ГорохКAC)
Большой размерМуМMeaSУрабLeDIFferentIALVoLБиркаE
50X:±150V(Постоянный ток+ГорохКAC)
500X:±1500V(DC +ГорохКAC)
Большой размерМуМCOmmoNVoLБиркаE
±1500V(Постоянный ток+ГорохКAC)
DiFferentIALVoLБиркаEVS
Частота
ФайГУРаE1
Большой размерМуMiНПУTVoLБиркаETОЗемля(Vrms)
600VCATⅢ
1000VCATⅡ
ИнпутиMpedanCe
МеждуEaЧиНПУTTОНаземный:5MΩ±1.%
МеждуTwОINputS:10 МОм±1.%
InputcАпаCiЗагарCe
МеждуEaЧиНПУTTОНаземный:<4pF
МеждуTwОINputS:<2pF
CМRR
DC:>80 дБ
100kHZ:>60 дБ
1MHZ:>50 дБ
3.2MHZ:>30 дБ
50MHZ:>26 дБ
NОIse(VrmS)
50X:<50 мВ
500X:<300 мВ
DiFferentIALOveRVoLБиркаEDeteCTIОNlЕВАL
50X:≥150V
500X:≥1500V
DELAYTIМE
ApproxiМатLy16nS
БандвиDtHliМITeD
≥-3 дБ при 5 мГц
НадЗвонокEiNdIcАТОR
Да
НадЗвонокEAudIBLeALArМ
Да(COuLdBEclОSEd)
АвтомобилиAvEsТатуS
Да
ОффETЦерОAdJУSТабLe
Да(AdjУSТабЛеинAdJУStРежим)
ВыходСрок действияIНаL
≥100КОм
IMpedanCe
Мощность
УSB5 В/1AАдаптацияR
SafetysТандарьD
EN61010-1:2010
EMCsТандарьD
EN61326-1:2013.EN61000-3-2:2006 + A1:2009 + A2:2009
EN61000-3-3:2013.

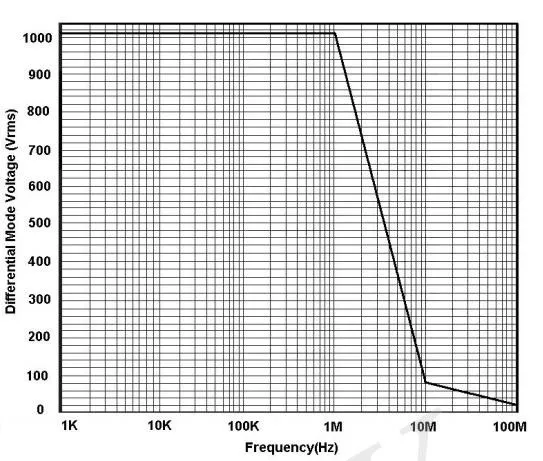

ФайГУРаE1.: DiFferentIALVoLБиркаEVSЧасто посещаемыйCy

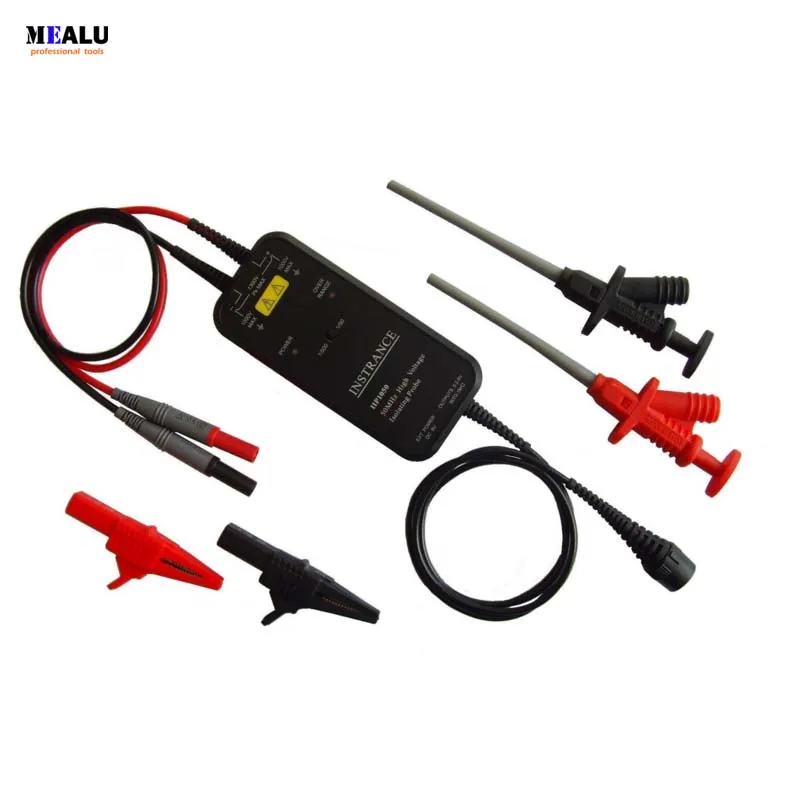

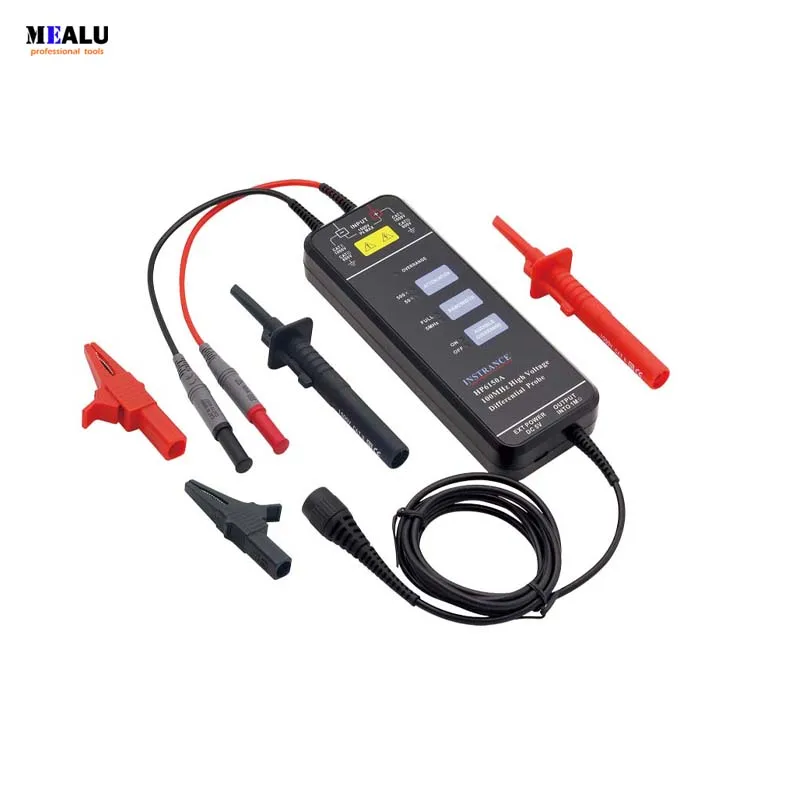

УпаковкаNГЛИСT:
DEscRIpTIoN
QuantЭтоY
ВысокаяVОLtВозрастIТак чтоLATiNgpRObe
1.
USB5V/1AАдапTER
1.
ALligATИли cLiП
1.Пара
ПINcer cLiП
1.Пара
USBТип-CCablE
1.
INstRUcTIoNМануаL
1.
Подготовка к использованию
Перед подключением адаптера переменного тока к электрической розетке Проверьте напряжение линии. Напряжение линии
Должен совпадать со следующим списком. Если используется неправильное напряжение линии, это повредит
Продукт и адаптер переменного тока.
ACadapTErINputVОLtВозраст
FRРавность
AC100V ~240 В
50~60HZ
Предупреждение: Используйте только адаптер переменного тока, указанный для этого продуктаЧтобы избежать травм и предотвратить повреждение этого продукта.
ИспользованиеTh
