45W MX-P50M Усилитель Мощности HF для FT-817 ICOM IC-703 IC705 Elecraft KX3 QRP FT-818 Xiegu G90 G90S G1M X5105 Ham AMP

MX-P50M Усилитель Мощности HF руководство по эксплуатации

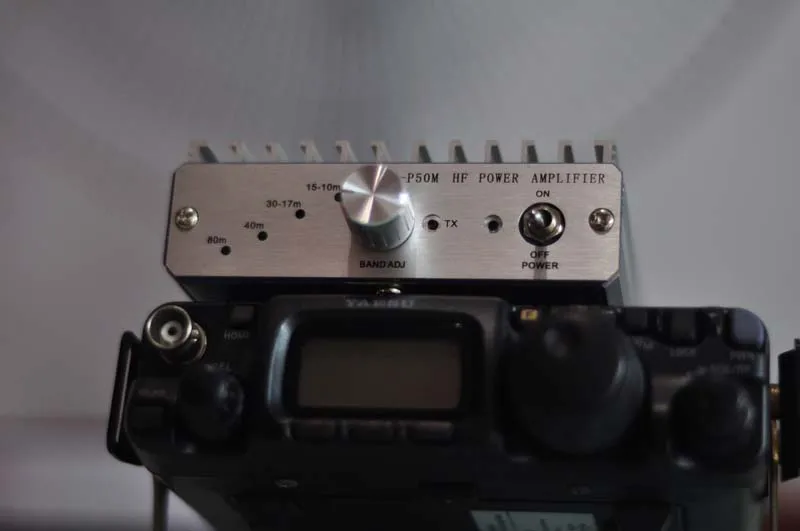

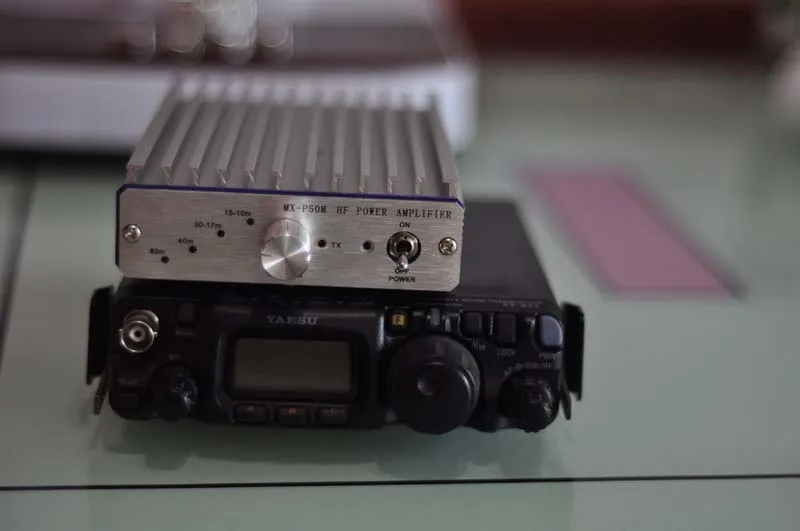

MX-P50A Усилитель Мощности hf, для QRP трансивера, улучшение сигнала. Может использоваться какКак базовый и мобильный, чрезвычайно компактный и легкий, полная интеграцияС помощью кабеля интерфейса FT-817 усилитель включает в себяРазличные схемы защиты, такие как Высокое напряжение, светодиодный дисплей на передней панели.

Этот усилитель можно успешно использовать с другими установками QRP, такими как ICOMIC-703 (и Elecraft KX3). Xiegu G90.G1M, X5105!

YAESU FT-817ND Руководство по быстрой эксплуатации:

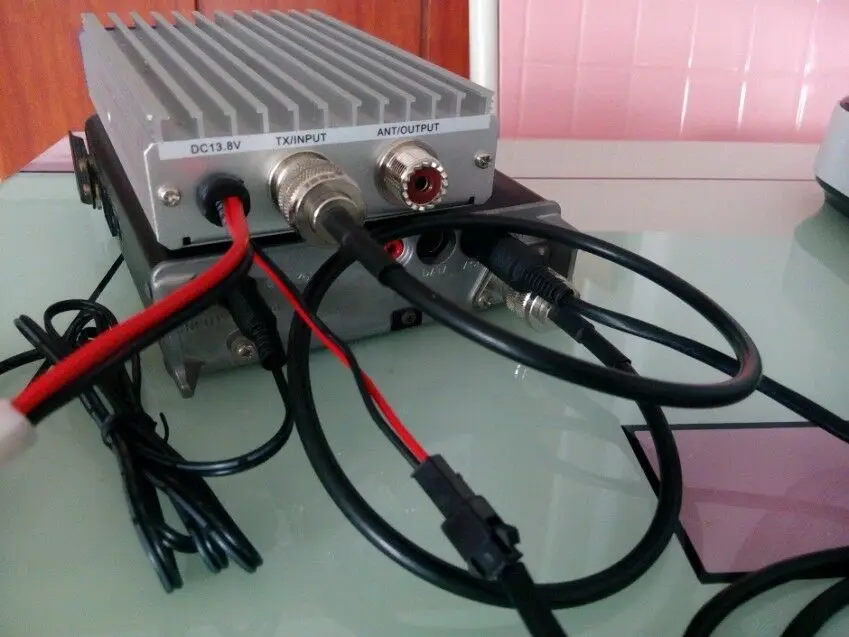

1. Подключите шнур питания к источнику питания постоянного тока, красный к "+", черный к " -"2. Подключите кабель ACC к FT-817 ACC и amp3. Настройка кнопки «BAND ADJ», выберите ремешок.4. Подключите антенну к усилителю «ANT» и «input» от антенны FT-817. Примечание! ВАнтенна, которую вы использовали, должна быть хорошо настроена, SWR должна быть менее 1:1.55. Откройте питание как от поставщика, так и от усилителя. Мощность указана на.6. Мощность на FT-817, полоса указывает на Amp shoule быть на.7. Нажмите PTT, TX укажите на усилителе. Обратите внимание! При работеFM или SSTV в течение длительного времени работы, должны снизить выходную мощность на FT-817,Сказать 2,5 W или 1 Вт.

Другое руководство по эксплуатации трансивера QRP:

Подключите кабель acc к PTT-TX трансивера и усилителю, ACC зеленый к «GND», КрасныйЧтобы увидеть «TX-PTT», радио «TX-PTT».

Технические характеристики

Частотный диапазон: 80 м 40 м 30 м-17 м 15 М-10 мРежимы работы: SSB CW AM, RTTY и FM-пониженный рабочий циклВЧ вход: 5 ВтВыходная мощность: 45 ВтРежим ремешка: руководство пользователяТребования к питанию: 13,8 В 8А, красный "+" черный "-"Метод охлаждения: Пассивное воздушное охлаждениеРазъем антенны: SO-239 50ΩРазмер: 155*100*35 (мм) Д * Ш * ВВес: 0,55 кг

Посылка:-1x MX-P50M-1x Шнур питания-1x PTT кабель управления для FT-817 818 или G90 G1M X5105
