AC цифровой многофункциональный измеритель ватт источник питания Напряжение Ток текущий тестовый модуль PZEM-004T тип открытия/закрытия CT100A
Модель: PZEM-004T
А. Функция
1. Функция измерения электрических параметров (напряжение, ток, активная мощность).
2. Функция очистки кнопки питания.
3. Функция сохранения данных при отключении питания (закрывается до экономии энергии).

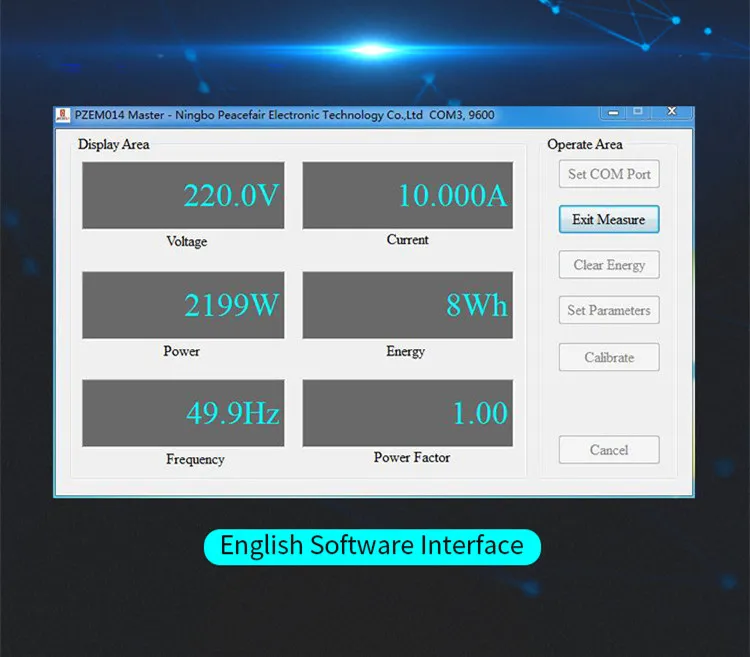

4. Функция отображения ПК (отображение напряжения, тока, активной мощности).
5.Функция последовательной связи (с последовательным интерфейсом TTL, общениеС платой адаптера через различные клеммы, чтение и настройкаПараметры).
Б. Передний дисплей и кнопки
Один. UI
Окно дисплея ПК состоит из четырех, используемых для отображения параметровНапряжение, ток, мощность и мощность, как показано на рисунке
Два. Формат отображения
1. Источник питания: диапазон измерения 0 ~ 22 кВт
10 киловатт в формате отображения 0 ~ 0,000 ~ 9,999;
Формат отображения 10 ~ 22 кВт составляет 10,00 ~ 22,00.
2. Источник питания: диапазон измерения 0 ~ 9999 кВтч
10 кВтч в формате отображения 0 ~ 0,000 ~ 9,999;
Формат отображения 10,00 ~ 99,99 составляет 10 ~ кВтч;
Формат отображения от 100,0 до 999,9-100 кВтч;
1000 ~ 9999 кВтч и формат отображения от 1000 до 9999 и выше.
3. Напряжение: диапазон тестирования 80 ~ 260 В переменного тока
Формат отображения 110,0 ~ 220,0.
4. Ток: диапазон измерения 0 ~ 100 А
Формат отображения от 00,00 до 99,99.
Три. Кнопка
Встроенные кнопки на панели используются для создания четких функций, как показано на рисунке 2.
МощностьМетод сброса: Нажмите кнопку ZERO в течение 5 секунд, а затем отпуститеКнопка! Снова нажмите кнопку очистки, данные будут очищены иСбор за вывод будет очищен до завершения очистки.

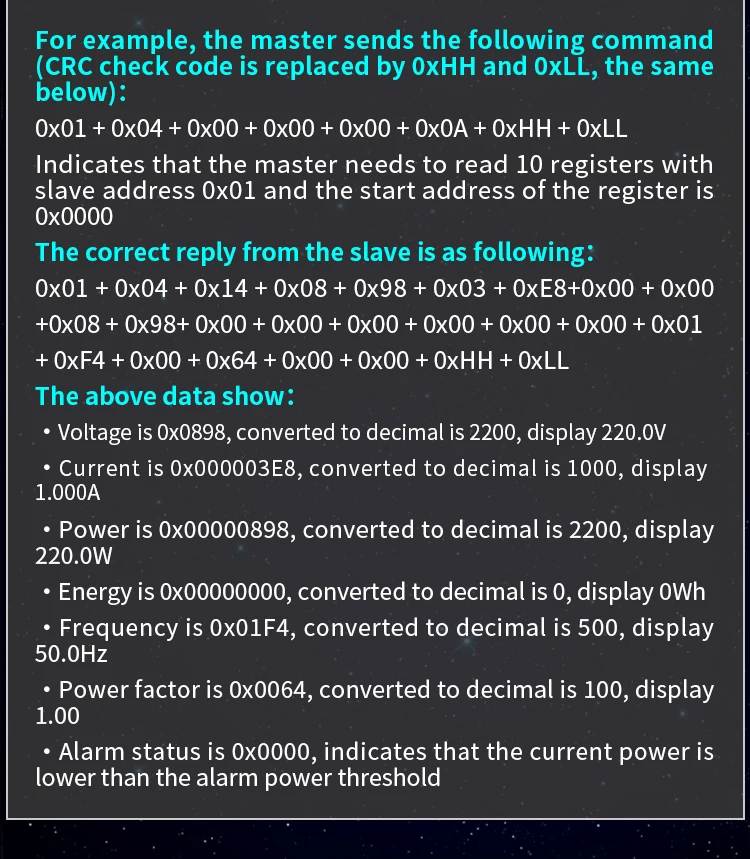

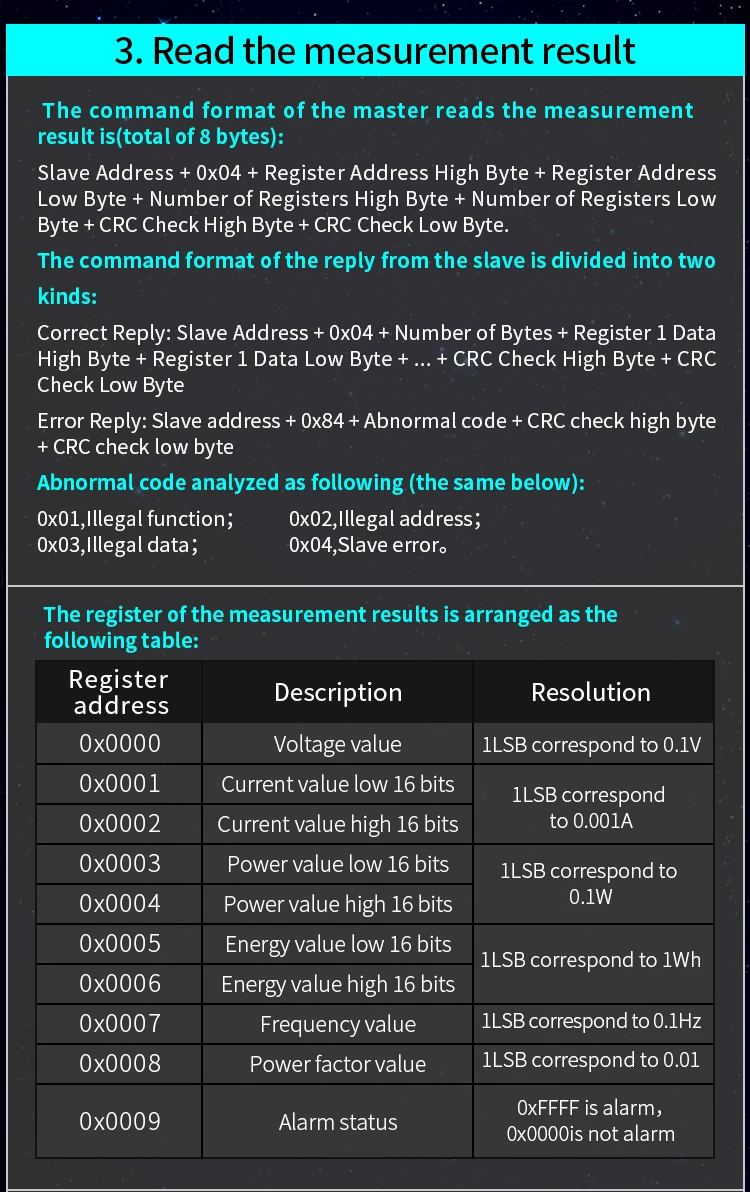

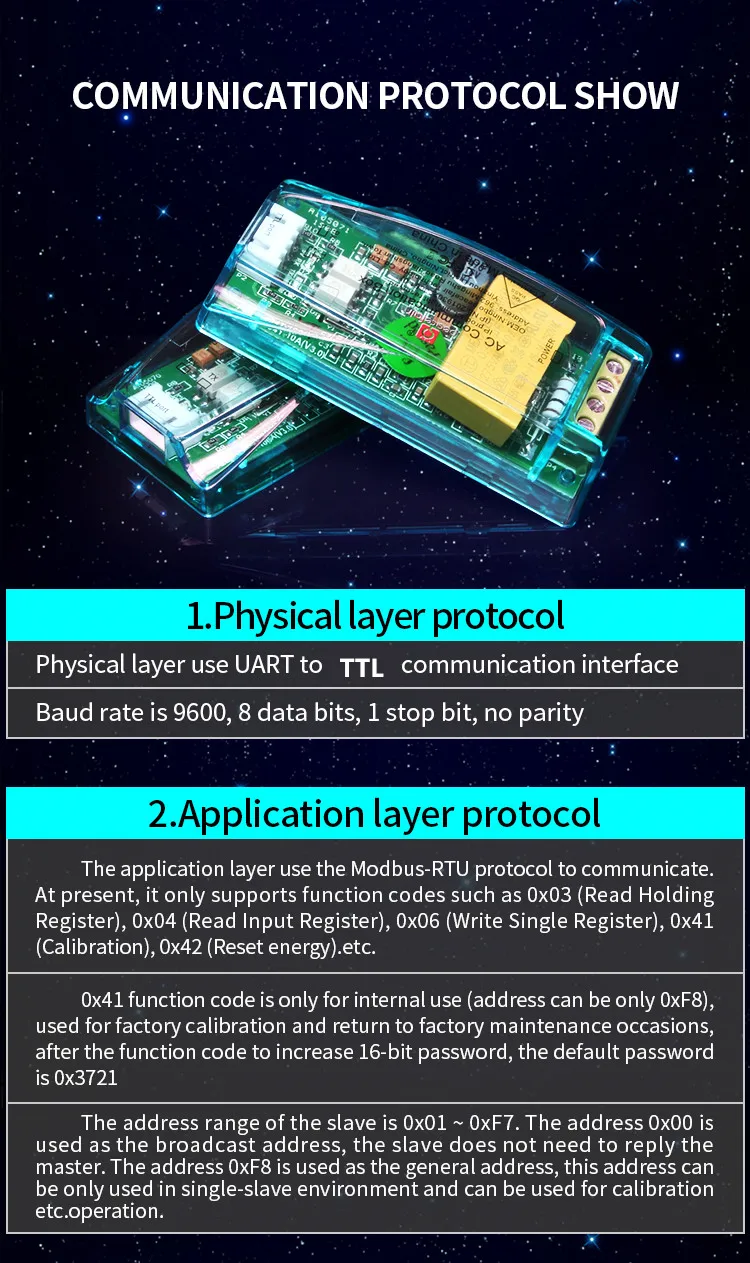

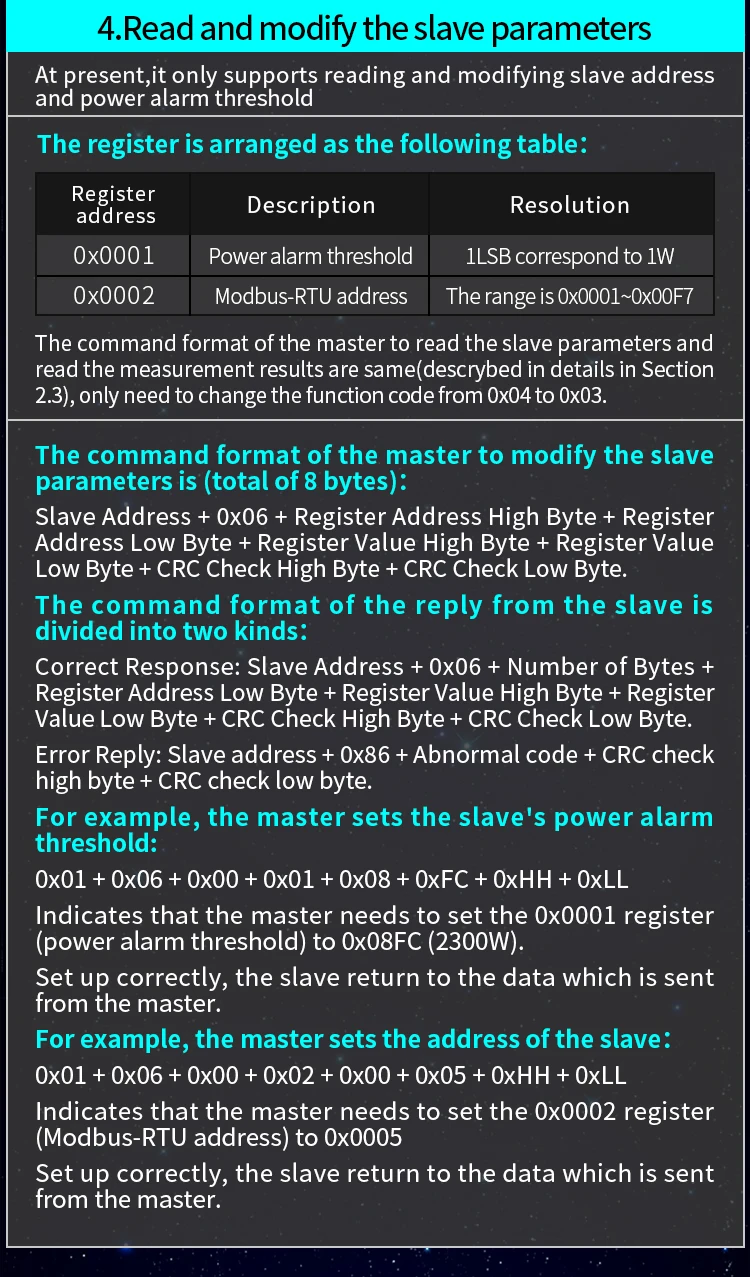

C. Серийная связь

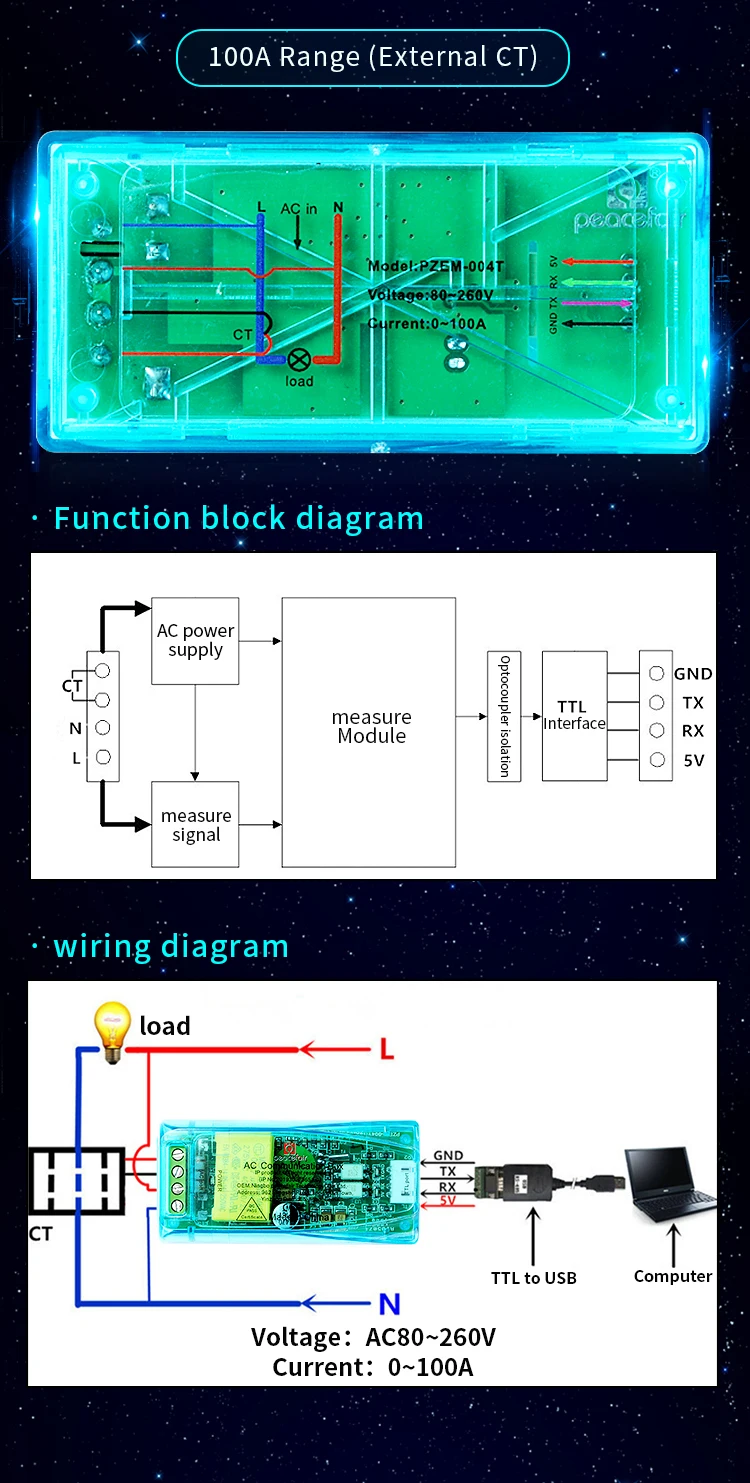

Модуль оснащен последовательным интерфейсом передачи данных TTLЧерез последовательный порт, который может считывать и устанавливать соответствующие параметры; НоЕсли вы хотите использовать USB или RS232 (например, компьютер) для связиОборудование, тогда вы должны быть оснащены другим адаптером TTLАппаратная печатная плата (связь через USB и плата адаптера TTL-to-USBТребуется плата адаптера RS232 для TTL RS232Связь), конкретные детали подключения платы адаптера могутМожно найти на рисунке.
Д. Описание связи

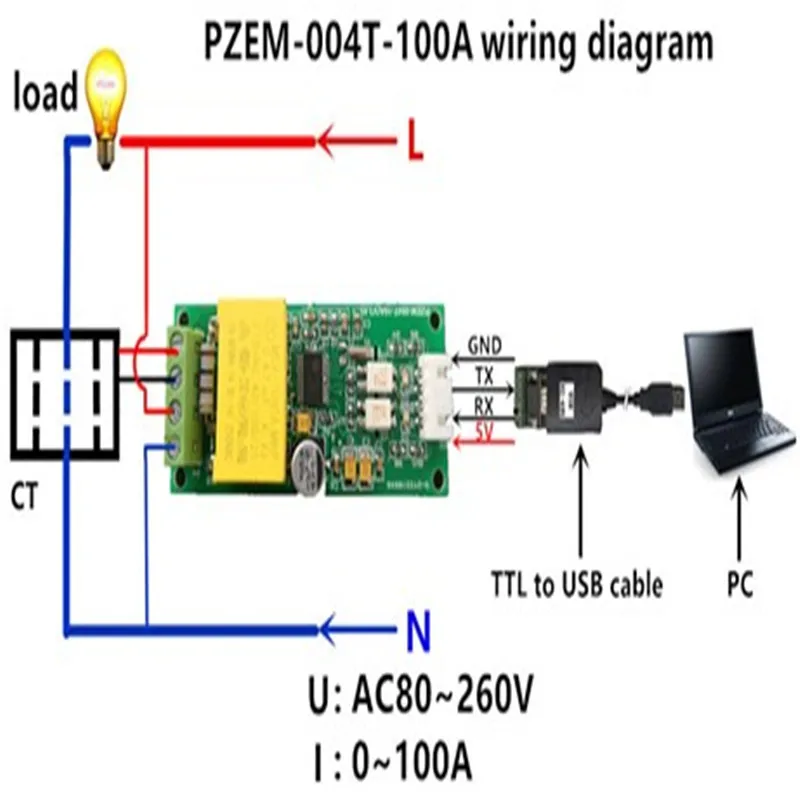

1. Подключите оборудование в соответствии с схемой схемы.
2.После подключения линии хороший первый выбор для связиПорт программного модуля ПК поддерживает порт связи COM2COM3 \ COM4, через диспетчер устройств, если нет, вам нужно изменитьПорт в нескольких портах не просматривается.
Е. На что следует обратить внимание
1. Этот модуль подходит для использования в помещении, а не на открытом воздухе.
2. Приложенная нагрузка не должна превышать номинальную мощность.
3. Проводка не может быть неправильной.

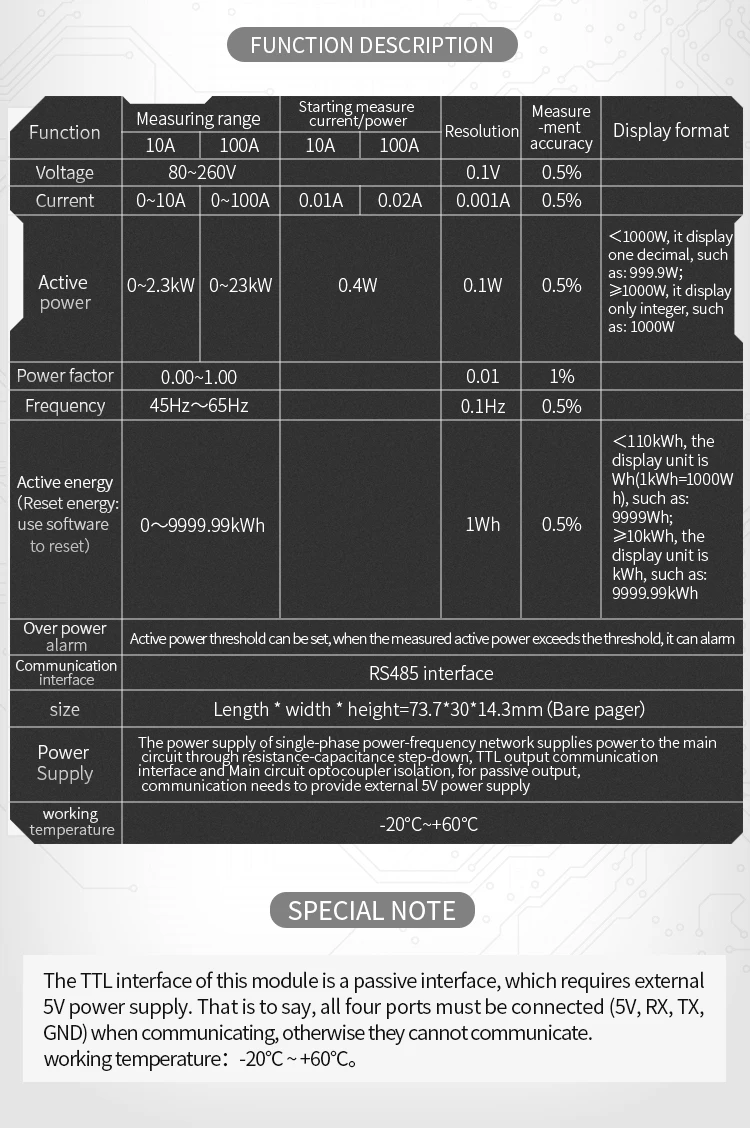

Ф. Характеристики
1. Рабочее напряжение: 80 ~ 260 В переменного тока
2. Тестовое напряжение: 80 ~ 260 В переменного тока
2. Номинальная мощность: 100A / 22000 Вт
3. Рабочая частота: 45-65 Гц
4. Точность измерения: 1,0
Посылка

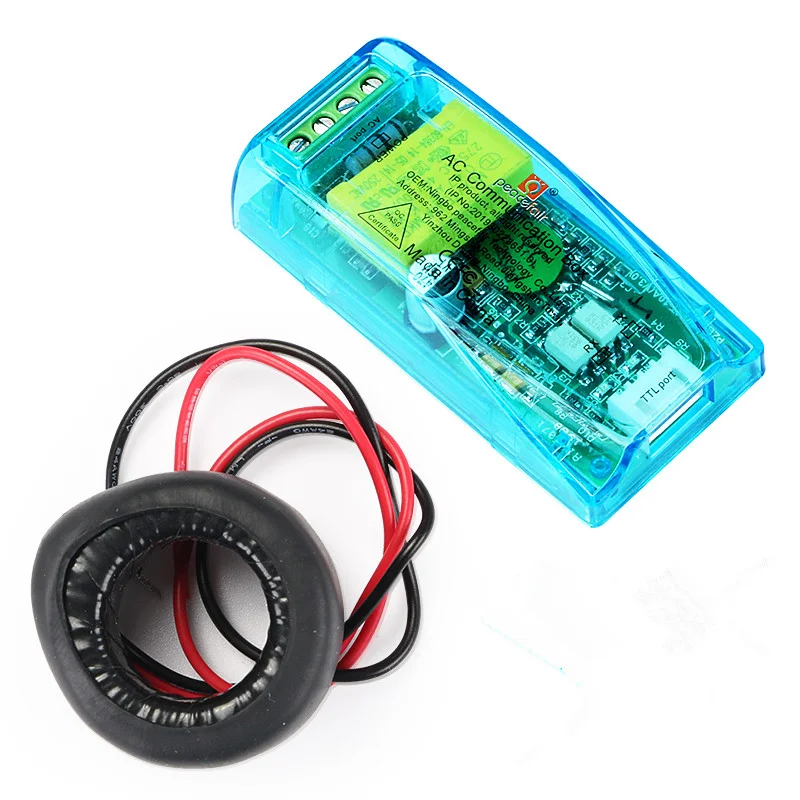

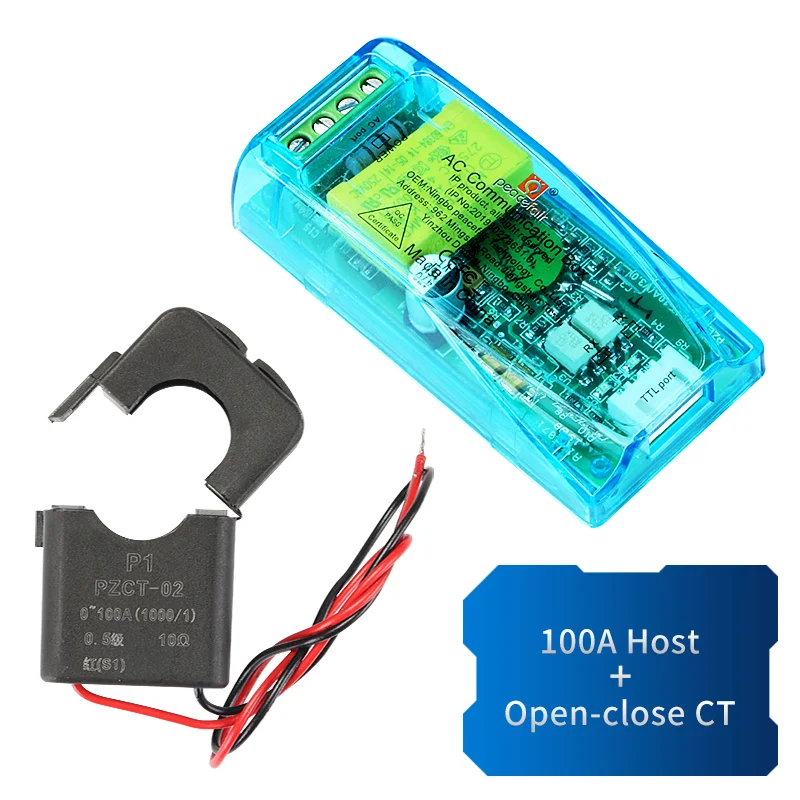

1 Многофункциональный измеритель
1 Катушка
-
Вес логистики0.140
-
Каждая упаковка1
-
Минимальная единица измерения100000015
-
Название брендаGaqqee
-
Номер моделиPZEM-004T
-
ПитанияПеременный ток
-
Продано Вsell_by_piece
-
ПроисхождениеКитай
-
Рабочая температура-20C ~ +60C
-
Размер логистики - высота (см)10
-
Размер логистики - длина (см)10
-
Размер логистики - ширина (см)10
-
СертификацияЕвропейский сертификат соответствия
-
Тип дисплеяТолько цифровой
-
Товары для ремонтаЭлектрический
