Proxgrind Proxmark3 Rdv4.0 Blue Shark (BT и батарея Add-on) от RRG

Введение

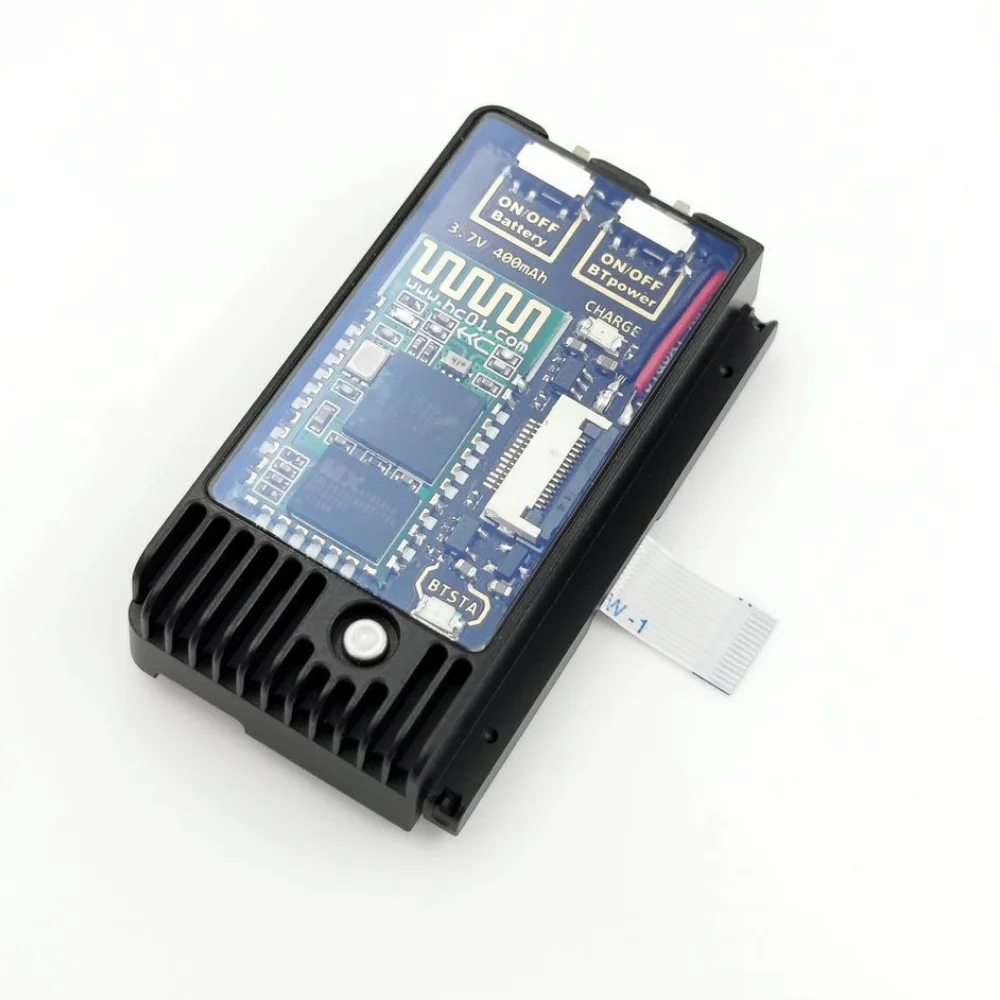

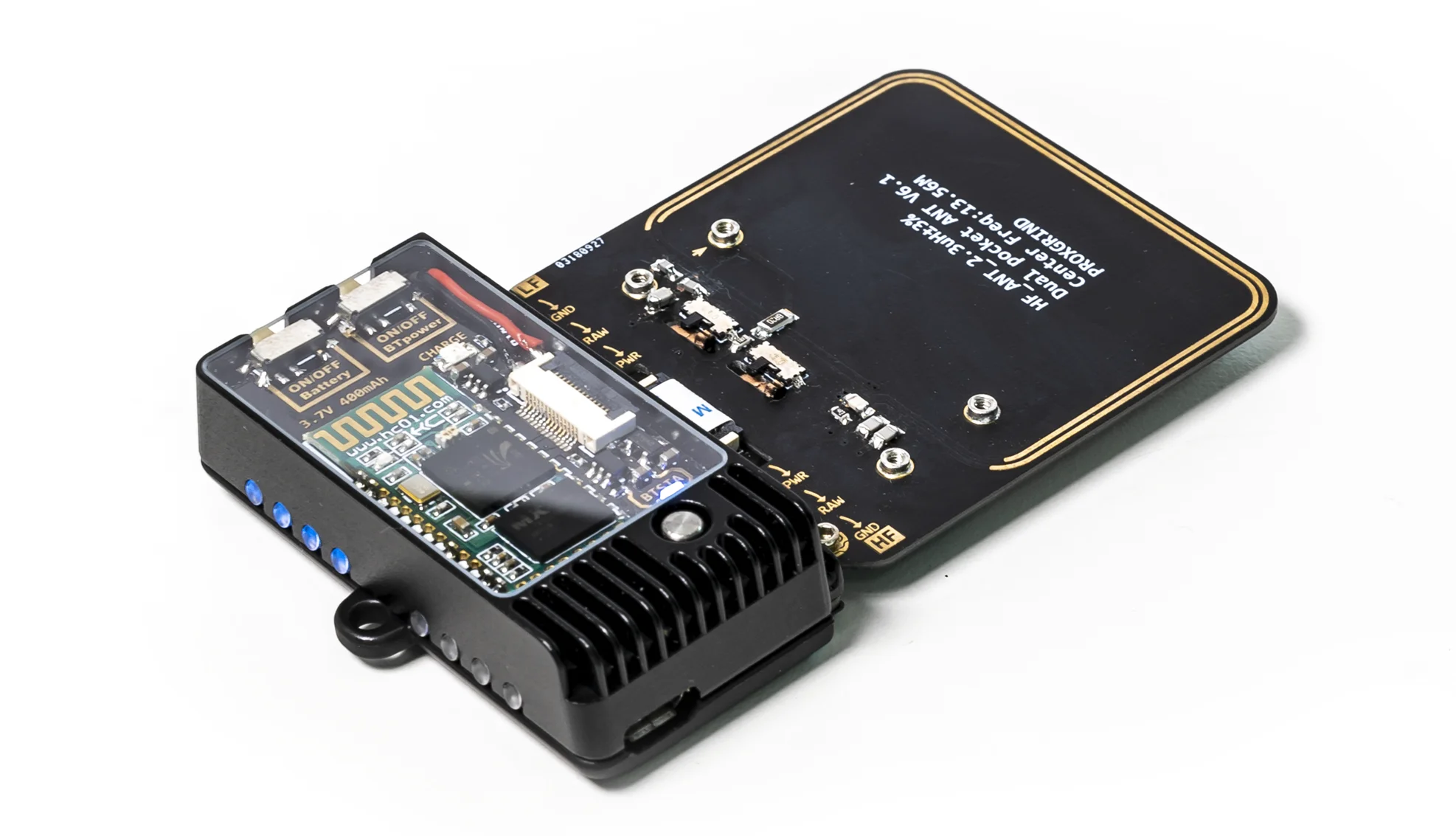

Автономный комплект Proxmark 3 RDV4 "BlueShark" обеспечивает интегрированную беспроводную автономную функциональность Proxmark 3 RDV 4:

·Автономный режим

·Автономный обнюхиватель

·Офлайн чтение и моделирование

Построенный с тестером проникновения в виду, это обновление состоит из:

·Bluetooth 2.0 модуль EDR

·Перезаряжаемый полимерный литий-ионный аккумулятор модуль

·Алюминиевый Чехол + радиатор

·Чехол из закаленного стекла

Высококачественный Алюминиевый Чехол не только защищает от ударов, царапин и ударов, но и выступает в качестве теплоотвода, обеспечивая повышенную производительность и диапазон чтения/записи для Proxmark.

Обратная совместимость со всеми устройствами Proxmark 3 RDV4 и полная интеграция в официальнуюRDV 4 Github кодебазаПозволяет:

·ПолныйАвтономный режимПоддержка

·Высокоскоростная поддержка Bluetooth

Технические характеристики

Батарея

Ток зарядки: 200 мА (плагин USB по умолчанию)

Время зарядки: 2,5 ч

Емкость аккумулятора: 400 мАч

Время работы в режиме ожидания: 3,5 h @ Standby; 2,9 h @ LF-On;50min @ HF-On;

Bluetooth

Мощность: 4dBm, -85 dBm @ 2 Мбит/с

Расстояние: 6 м (в зависимости от окружающей среды и ориентации устройства)

Устройство

Размеры: 54,4x29,4x13,5 мм

Вес: 24 г

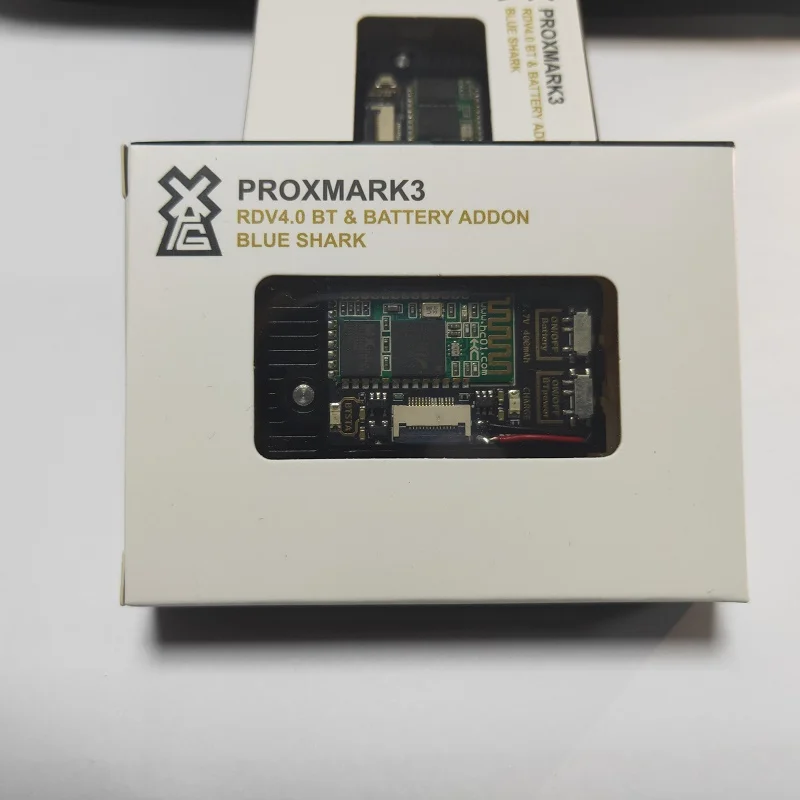

Посылка

1x BLE модуль

D не включаетProxmark 3 RDV4, который необходимо приобрести отдельно.

Совместимые системы

Proxmark 3 RDV 4

Инструкции по сборке

Чтобы продолжить, вам понадобится несколько вещей:

Proxmark 3 RDV4 (Обновлено до последнего исходного кода):

Https://github.com/RfidResearchGroup/proxmark3

Proxmark 3 RDV4 автономный модуль

Инструмент для ключей

(Опционально) чехол открывающийся шпатель/рычаг/гитара

Как только у вас все будет готово, давайте ныряем.

1. Важно:

Убедитесь, что все кабели удалены с вашего устройства Proxmark

Убедитесь, что питание выключено на автономном модуле

2. Снимите пластиковые чехлы с вашего устройства Proxmark.

-Съемный большой корпус

-Верхняя часть «пуговицы»

Это проще, если вы используете инструмент открытия.

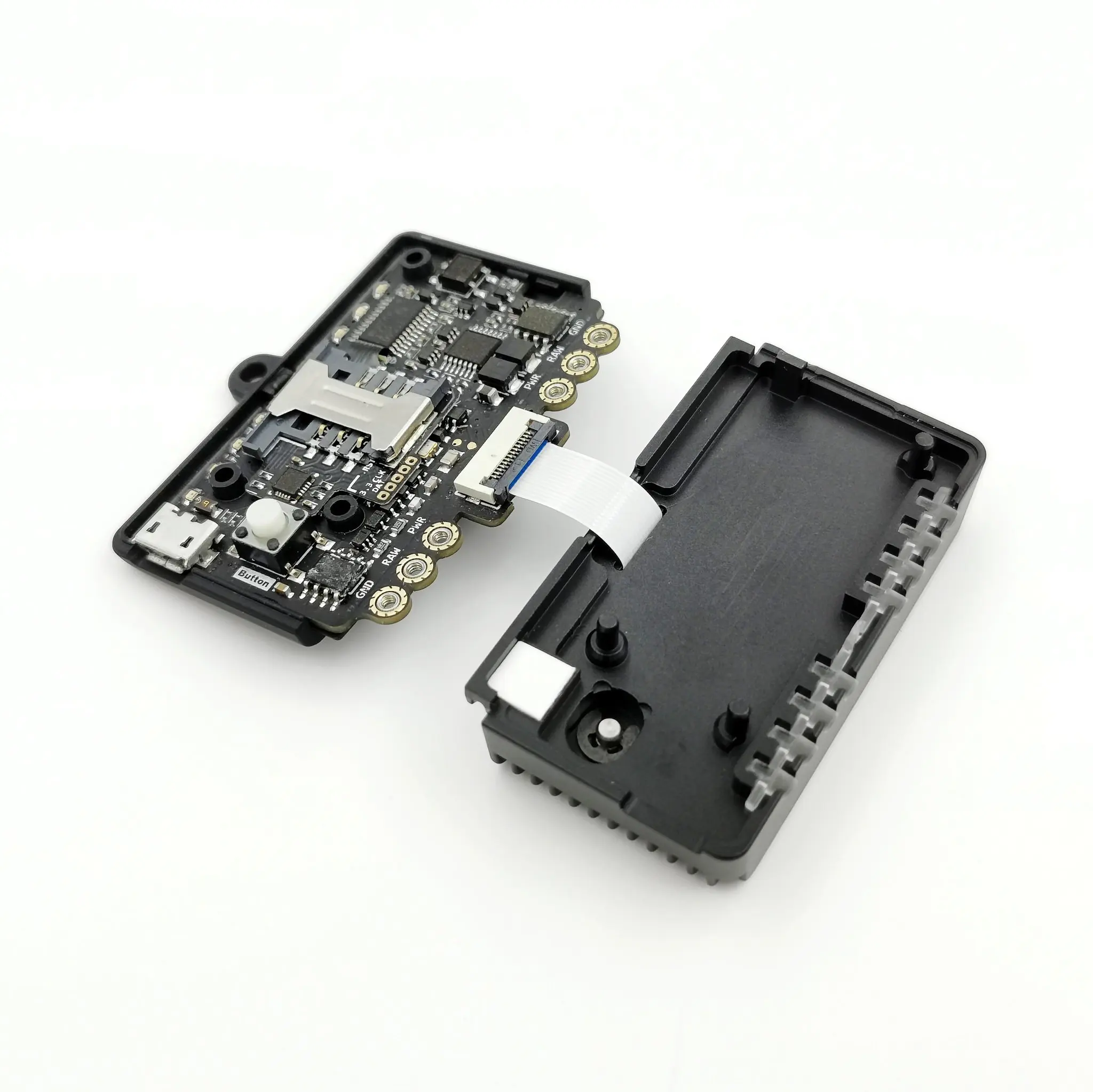

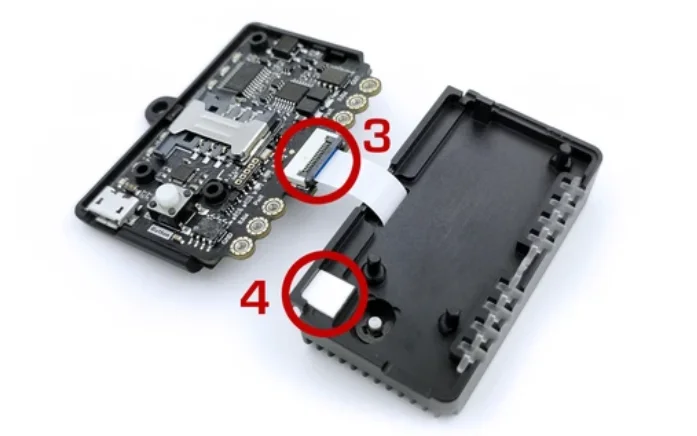

3. Снимите антенную плату, чтобы открыть интерфейс FPC.

-Возьмите автономный модуль, переверните его.

-Вставьте провод FPC в разъем FPC.

Важно: Блокировка разъема FPC

4.Снимите ленту двойного размера с теплопроводника

5.Поверните автономный модуль вверх по верному пути

6.Выровняйте положение отверстия и аккуратно вставьте его в цепь Proxmark.

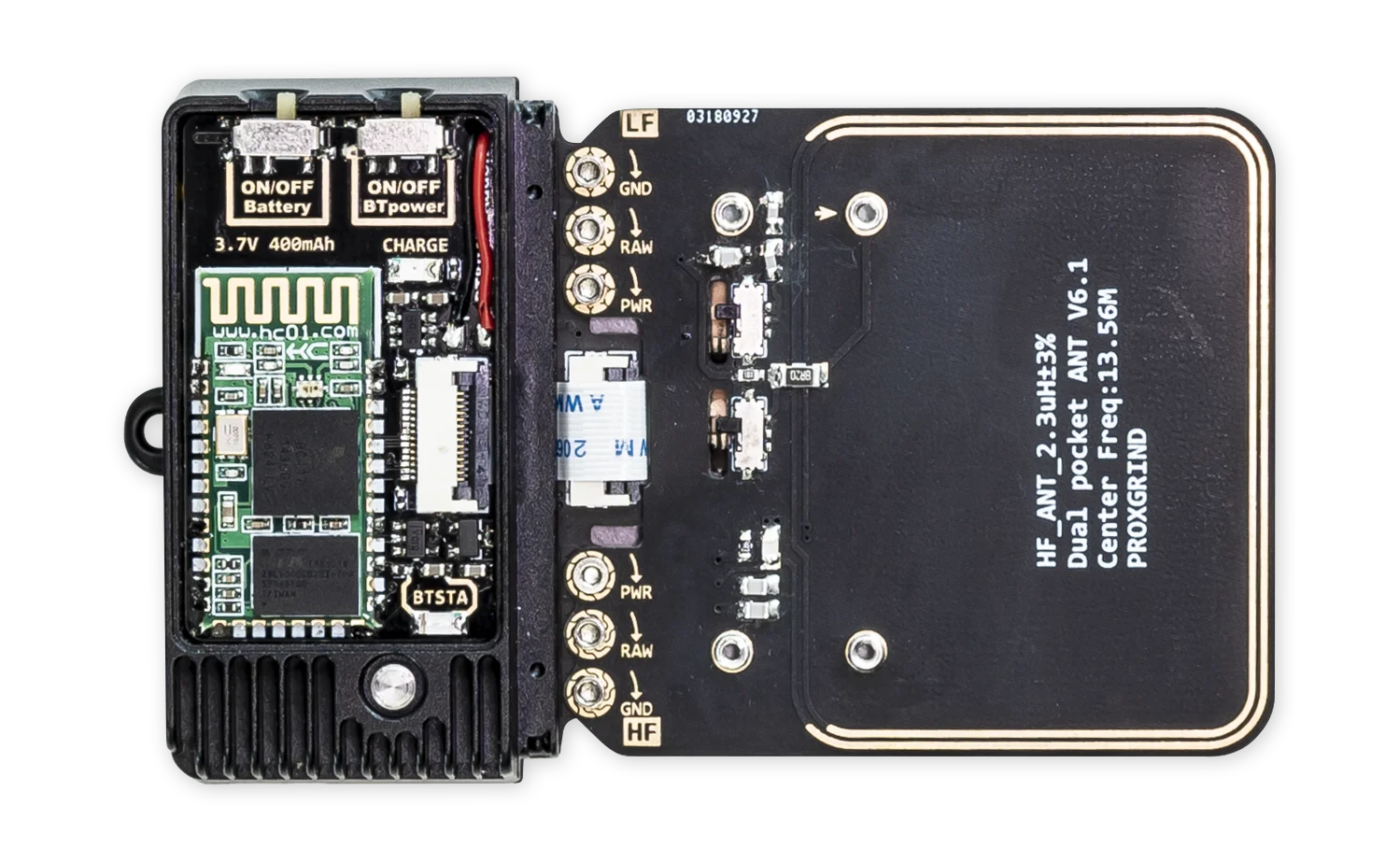

7.Выровняйте антенны и замените винты

8.Замените крышку антенны

9.Сборка завершена!
