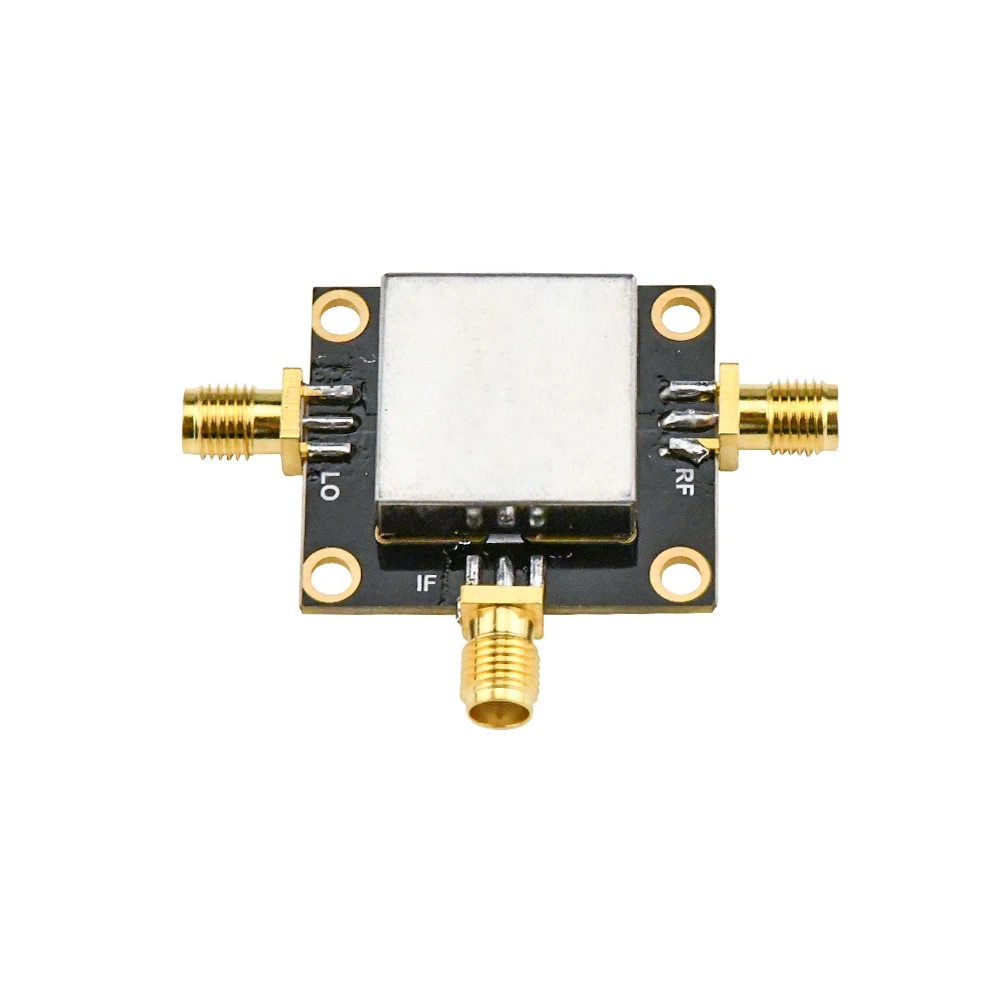

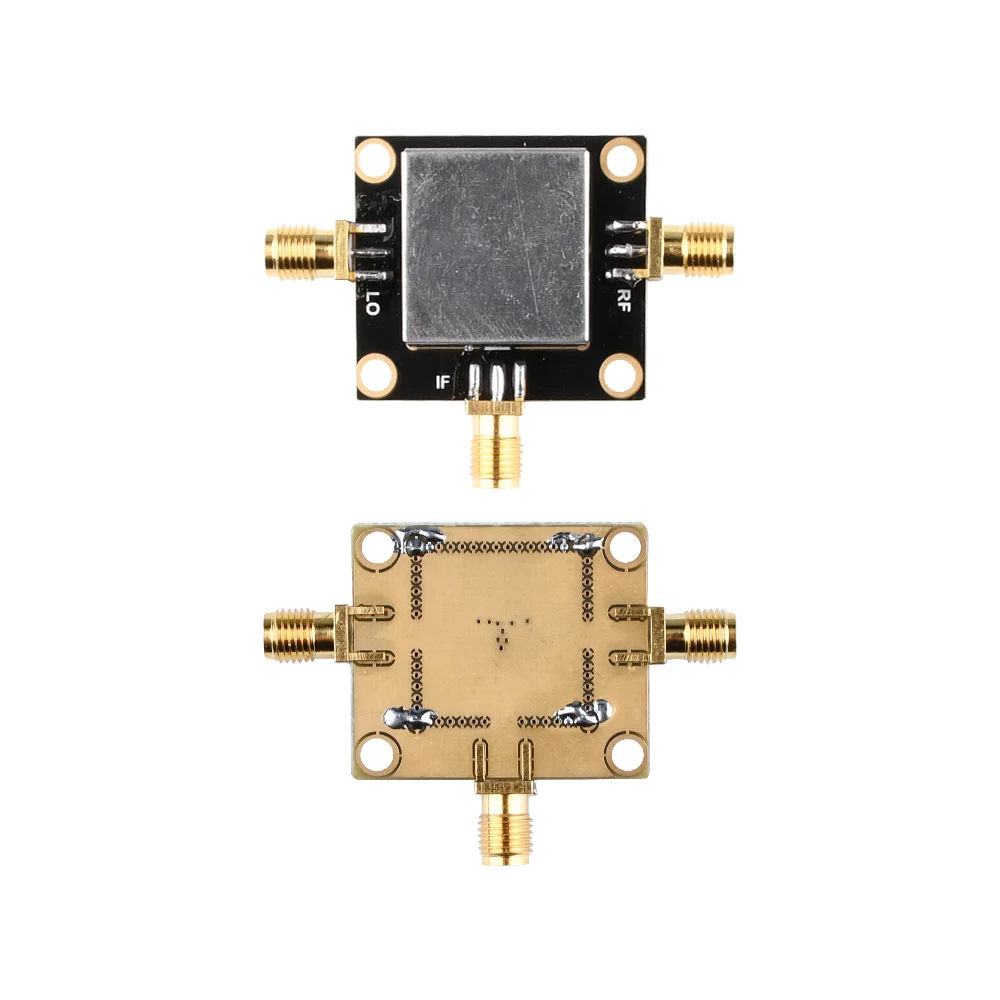

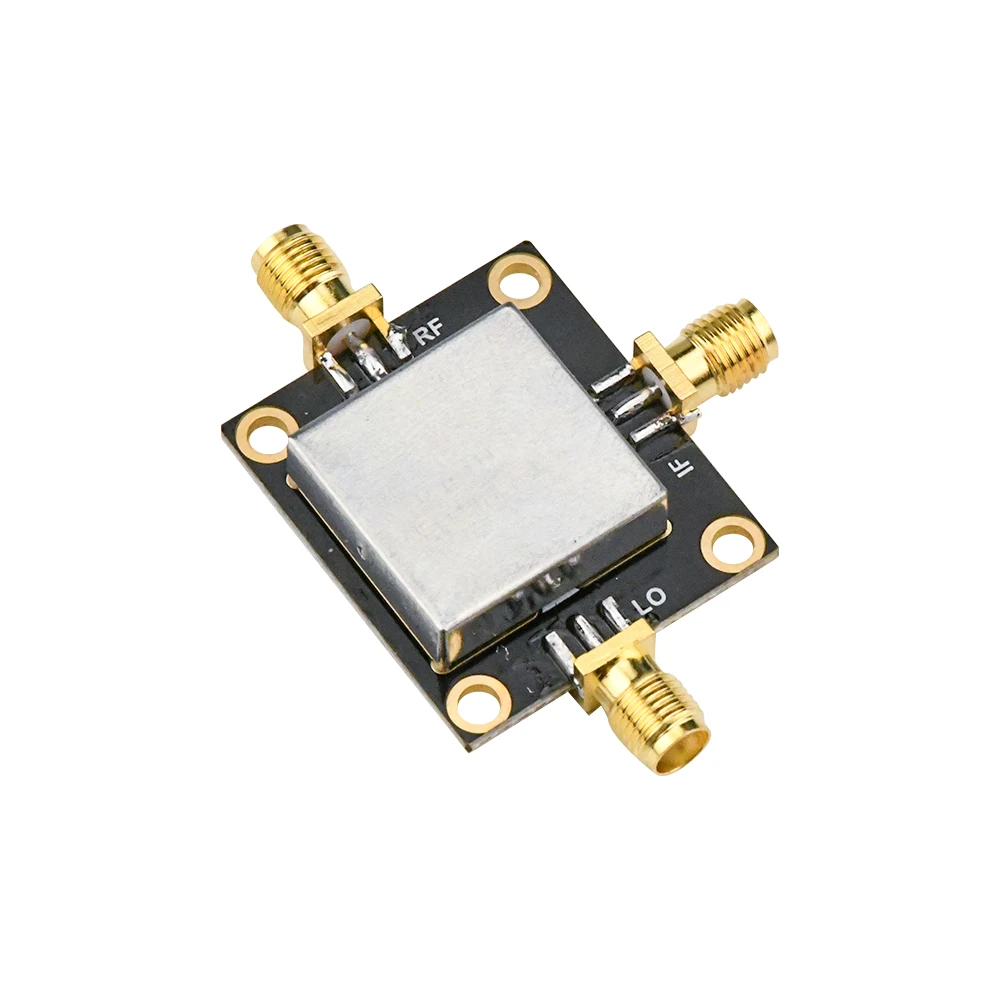

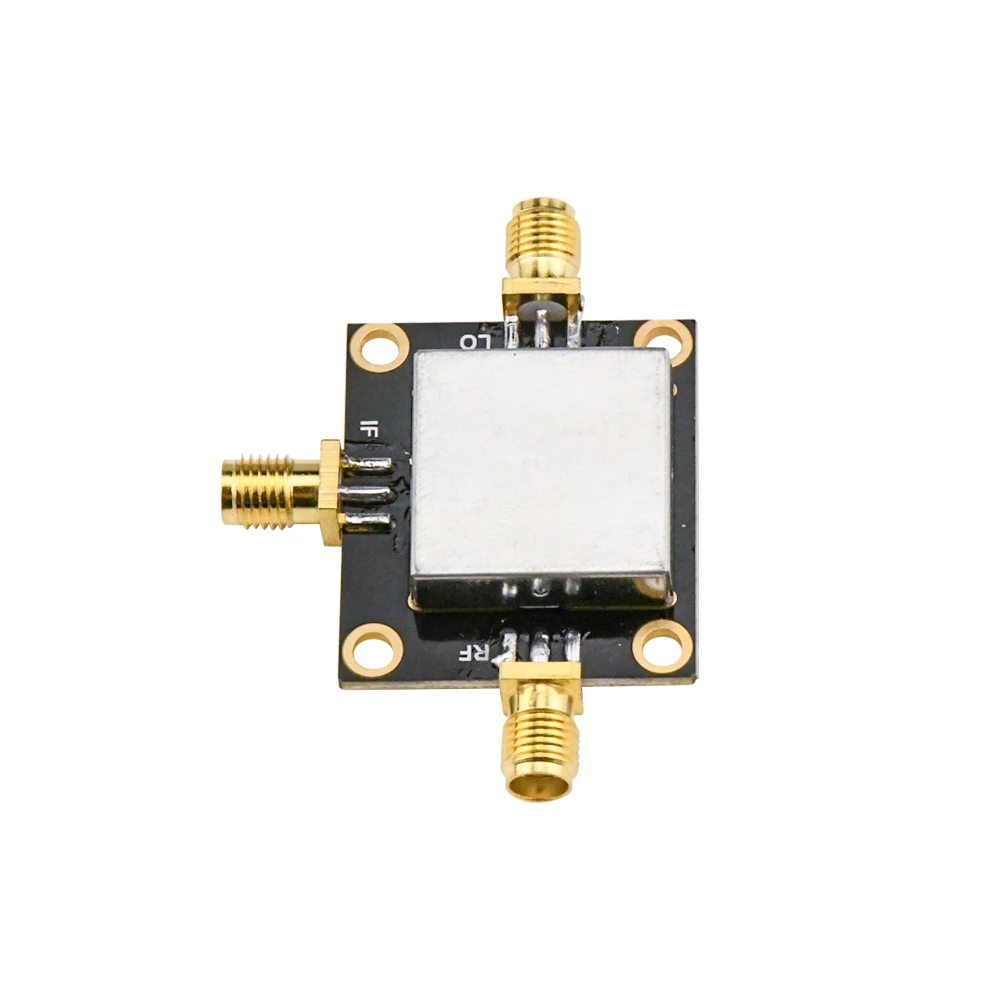

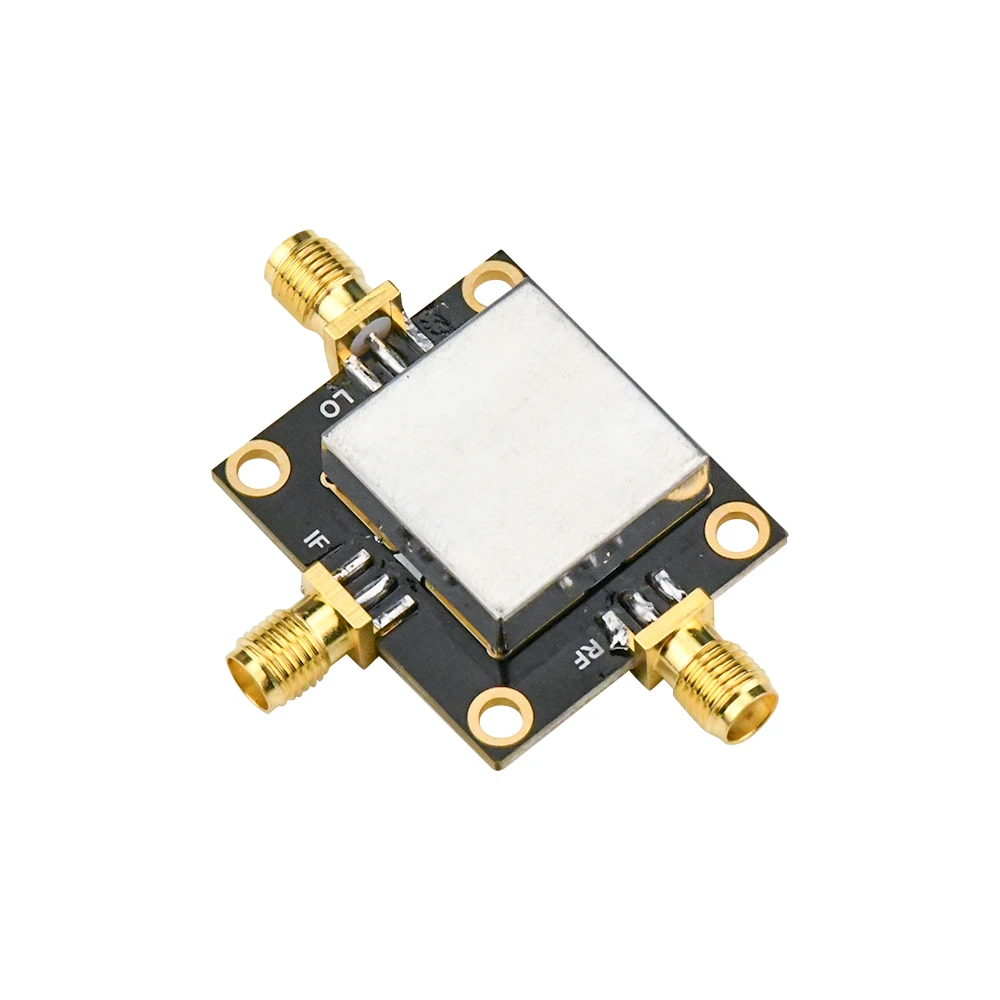

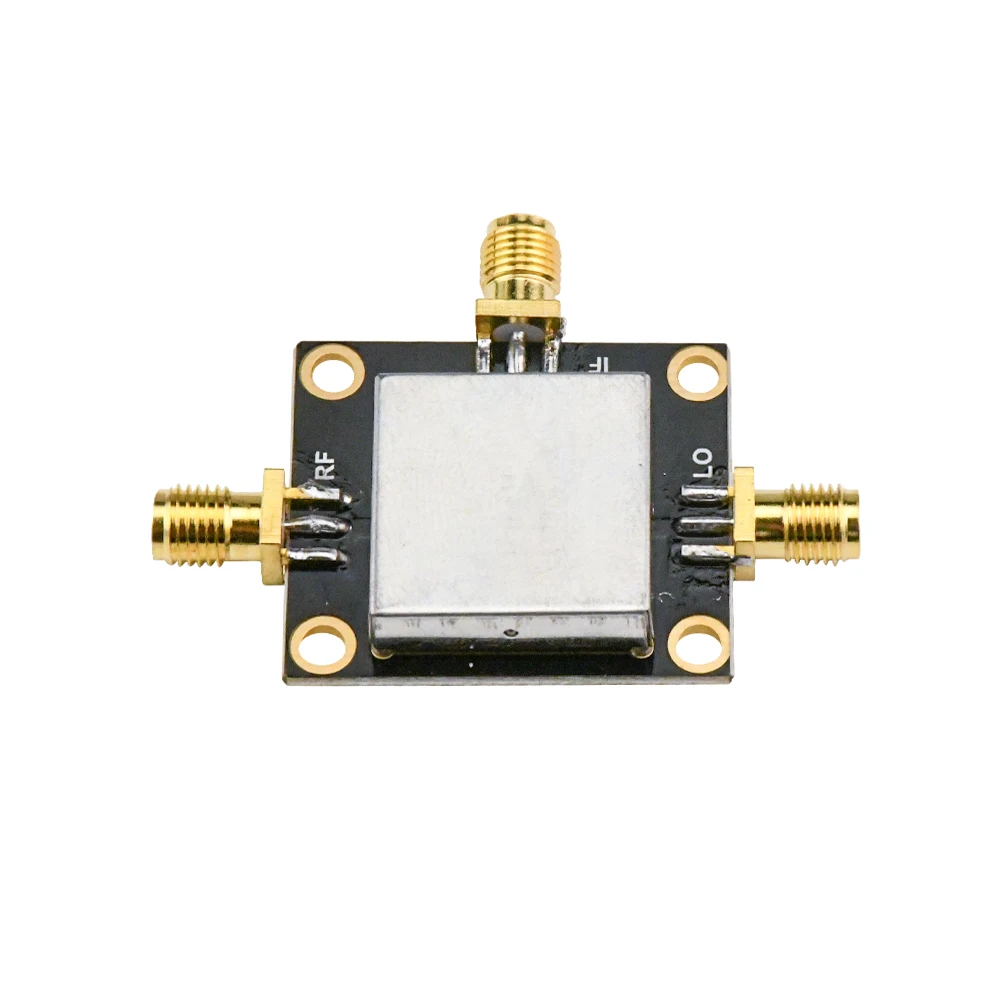

Модуль HMC412, 9-15 г, малошумный двойной сбалансированный смеситель и пониженное Радиочастотное преобразование, Пассивный модуль смесителя

HMC412 модуль 9-15G низкий уровень шума двойной сбалансированный микшер и ВЧ преобразование пассивный модуль смесителя

Описание:

Пассивный двухбалансный миксер в 8-контакпосылка пластиковой упаковке для поверхностного монтажа (MsOP). Пассивный микшер MMiC использует диоды GaAs Schottky и новую плоскую трансформаторную структуру на чипе balun. Этот тип устройства может использоваться в качестве вверх-конвертера, вниз-конвертера, двухфазного модулятора и демодулятора или фазового компаратора.

2. Функции модуля

1. Потери конверсии: 8 дБ

2. Изоляция LO-RF: 25 дБ

Изоляция от LO до IF: 25 дБ.

3. Частотный диапазон, RF и LO: 9-15G

Частотный диапазон, если: DC-2.5G

4. Уровень шума (SSB): 8 дБ

Сжатие усиления дБ (вход): дБм

6. IP3 (вход): 17 дБм
