1. Описание:
Промышленный электронный тестер нагрузки с длительным сроком службы использует вентилятор с большим сроком службы, который имеет высокую скорость вращения и сильный ветер. Он поддерживает непрерывную разрядку для бесперебойной работы и подходит для длительного разряда или фабрика проводит испытание на старение продуктов. Он подходит для тестирования мощности выходного тока зарядного устройства, испытания на старение зарядного устройства, измерения емкости нагрузки аккумулятора и т. д.
2. Особенности:
1>. С внешним корпусом
2>. ЖК-дисплей высокой четкости
3>. Поддержка UART
4>. Высокая точность 0.01A
5>. Поддержка защиты от перенапряжения
6>. Поддержка защиты от перегрузки по току
7>. Поддержка защиты под напряжением
8>. Поддержка защиты от перегрева
9>. Несколько параметров отображаются одновременно
10>. Автоматическое подсчет рабочих часов
3. Параметры:
1>. Название продукта: FZ35 5A 35W электронный тестер нагрузки
2>. Модель: FZ25 / FZ35 (опционально)
3>. Рабочее напряжение: DC 5,0 V-30V (анти-обратная защита, защита от обратного подключения не пригорает.)
4>. Номинальное напряжение холостого хода: DC 1,5 V-алюминиевая крышка, 25В (анти-обратная защита, защита от обратного подключения не пригорает.)
5>. Номинальный ток нагрузки: 5A/4A
6>. Мощность: 35 Вт/25 Вт (опционально)
7>. Точность тока: 1%
8>. Точность напряжения: 0.5%
9>. Защита от перенапряжения: по умолчанию 25,2 в (регулируется)
10>. Защита от перегрузки по току: по умолчанию 5.10A (регулируется)
11>. Защита от превышения мощности: по умолчанию 35,5 Вт (регулируется)
12>. Под защитой от перенапряжения: по умолчанию 1,5 V (регулируемый)
13>. Защита от перегрева: около 80 ℃ (не регулируется)
14>. Скорость вентилятора: 8000 об/мин +/-10%
15>. Рабочая температура:-40 ℃ ~ 85 ℃
16> Рабочая влажность: 0% ~ 95% относительной влажности

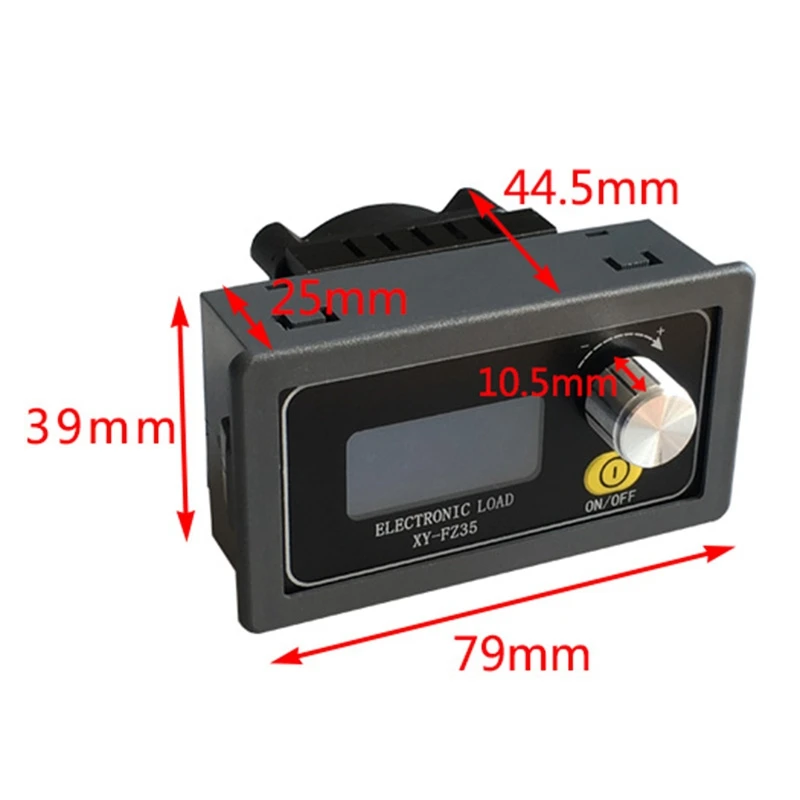

17>. Размер: 79*43*56 мм
4. Функция:
1>. Отображение тока A, напряжения V, мощности W, мощности Ah и времени разряда
2>. Идеальный защитный механизм
3>. Автоматическое подсчет емкости и времени разряда
4>. Поддерживает настройку максимальной емкости разряда (OAH) и максимального времени разряда (OHP).(достичь без присмотра для испытания на старение энергии)
5>. Интеллектуальный вентилятор контроля температуры. Вентилятор автоматически запускается, когда мощность превышает 10 Вт или температура превышает 40 ℃
6>. Поворотный потенциометр для точной регулировки тока до 0,01a
7>. Ток может быть заблокирован для предотвращения неправильной работы
8>. Функция Группы данных: пользователь может выбрать, накопить ли значение емкости и время работы предыдущей фазы
9>. Поддержка передачи данных UART
5. Механизм защиты:
1>.FZ35 Поддерживает обратную защиту для входного терминала.
2>.FZ35 Поддерживает обратную защиту для выходного терминала.
3>. Защита от перенапряжения OVP. Значение защиты по умолчанию составляет 25,2 в. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OVP и мигать после запуска защиты от перенапряжения.
4>. Защита от перегрузки по току OCP. Значение защиты по умолчанию составляет 5,10 А. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OCP и мигать после запуска защиты от перегрузки по току.
5>. Защита от превышения мощности OPP. Значение защиты по умолчанию составляет 35,5 Вт. Но пользователь может изменить значения по мере необходимости. Экран будет отображать OPP и мигать после запуска защиты от превышения мощности.
6>.OTP защита от перегрева. Значение защиты по умолчанию составляет 80 ℃. Он не может быть изменен! Экран будет отображать OTP и мигать после начала защиты от температуры.
7>.LVP под защитой напряжения. По умолчанию защита значение 1,5 V. Но пользователь может изменить значения по мере необходимости. Экран будет отображать LVP и мигать после запуска под защитой напряжения. В тесте на разрядку батареи установка соответствующего LVP может эффективно предотвратить чрезмерную разрядку батареи, чтобы не повредить батарею.
6. Состояние Инициализации:
Автоматическое отображение последнего значения параметра.
7. Производительность и Время разряда:
1>. Производительность при разрядке: FZ35 начинает работать со статистикой, когда ток нагрузки не равен нулю. После того, как следующий ток нагрузки равен нулю, считается, что процесс разрядки завершен, а статистики закончена.
2>. Статистики времени разряда: FZ35 запускается в статистику, когда ток нагрузки не равен нулю. После того, как следующий ток нагрузки равен нулю, считается, что процесс разрядки завершен, а статистики закончена.
8. Набор OAH и OHP:
1>. Установите максимальную емкость OAH:FZ35 автоматически останавливает работу и мигает «OAH» на экране, когда емкость сброс нагрузки выше установленной максимальной емкости после включения функции OAH. Данные о емкости автоматически очищаются после выхода будильника OAH.
2>. Установите максимальное время разряда OHP:FZ35 автоматически останавливает работу и мигает «OHP» на экране, когда время сброс нагрузки больше установленного максимального времени разряда после включения функции OHP. Данные о времени разряда очищаются автоматически после выхода будильника OHP.
3>. OAH и OHP могут быть идеально реализованы без присмотра для испытания на старение энергии.
4>.FZ35 будет записывать емкость разряда и время разряда, даже если OAH и OHP не включены. Но FZ35 перестает работать после достижения установленного значения, если включить OAH и OHP. Время работы FZ35-это Режим обратного отсчета при включении OHP.
9. Функция Группы данных DAT:
1>.DAT0: только мигает и отображает значение емкости и время работы предыдущего этапа, а не добавляется к следующему этапу.
2>.DAT1: мигает и отображает значение емкости и время работы на предыдущей стадии, и автоматически добавляется к следующей стадии.

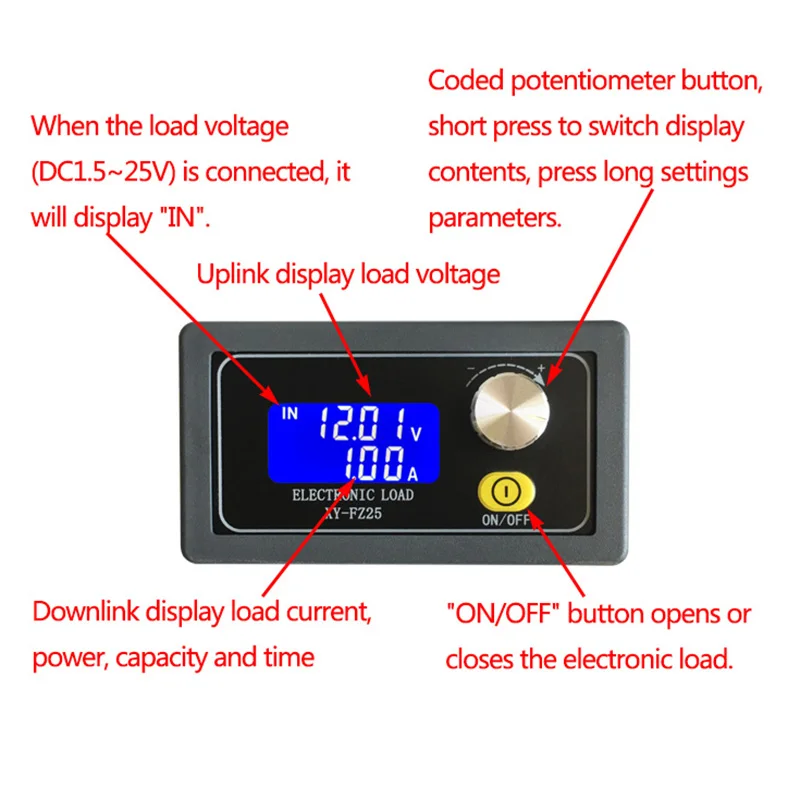

10. Описание интерфейса запуска:
1>. Нажмите кнопку «Вкл/Выкл», чтобы включить FZ35 после включения.
2>. Установите значение тока поворотным потенциометром.
3>. Нажмите потенциометр для переключения параметров отображения на второй линии. Первая линия отображает напряжение и вторая линия отображает ток/мощность/Емкость/время.
4>. Экран будет отображать ток при поворотном потенциометре на любом интерфейсе дисплея.
5>. Удерживайте нажатие «Вкл/Выкл» в течение более 3 секунд для блокировки параметра на интерфейсе отображения тока. Экран будет отображать символ блокировки, если включить функцию блокировки данных. В это время ток нагрузки не может быть отрегулирован в режиме реального времени поворотным потенциометром для предотвращения неправильной работы.
6>. Удерживайте нажатие «Вкл/Выкл» в течение более 3 секунд, чтобы очистить соответствующие данные о емкости/времени на интерфейсе отображения емкости/времени.
11. Описание интерфейса настройки:
1>. Удерживайте нажатие потенциометра в течение более 3 секунд для ввода интерфейса набора параметров.
2>. Установите ток нагрузки поворотным потенциометром. Увеличьте значение тока по часовой стрелке.
3>. Параметр набора переключателей нажатием потенциометра.
4>. Нажмите кнопку «Вкл/Выкл» для включения или отключения функции OAH(OHP) на интерфейсе OAH(OHP). Экран будет отображаться «----», если функция OAH(OHP) отключена.
5>. Поворотный потенциометр для установки значения в параметрах OUP/OCP/OPP/LUP/OAH/DAT.
6>. Удерживайте кнопку «Вкл/Выкл» для установки диапазона емкости на интерфейсе OAH. Каждый раз, когда нажимаете кнопку, Десятичная точка движется по одному, а затем поворачивает потенциометр, чтобы изменить значение. Диапазон мощности 9.999Ah/99,99ah/999. 9АЧ/9999ач.
7>. На интерфейсе набора OHP появится вторая линия '--:--'. Пользователю нужно нажать кнопку 'ВКЛ/ВЫКЛ', чтобы установить параметры часов и минут, а затем поворотный потенциометр для установки значения.
8>. Удерживайте нажатие потенциометра более 3 секунд, чтобы сохранить параметры после завершения настройки. Затем выйдите из интерфейса настроек.
12. Используйте шаги:
1>. Подключите к напряжению работы при 'V + 'и 'V-'.
2>. Установите правильные параметры в соответствии с инструкцией.
3>. Удалите рабочее напряжение и Подключите нагрузку.
4>.Re-power.Test и использование.
13. Применение:
1>. Испытание нагрузки
2>. Испытание цепи
3>. Испытание батареи
4>. Осмотр оборудования завода
14. Примечание:
1>. Это не может выходное напряжение. Пользователю нужно подключить источник питания нагрузки для нагрузки.
2>. Перед использованием ознакомьтесь с руководством и описанием.
