Краткое введение

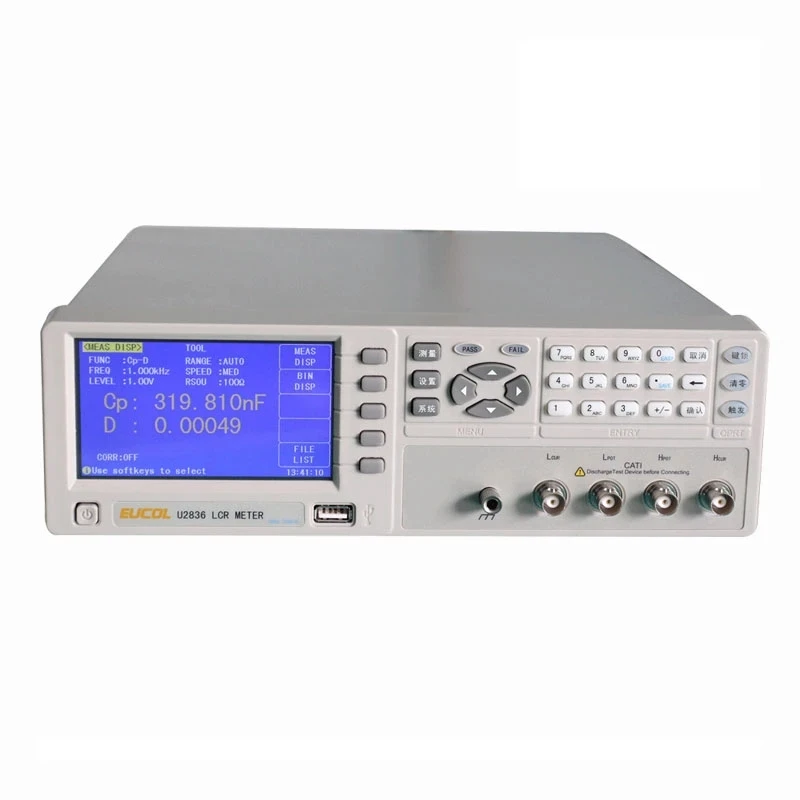

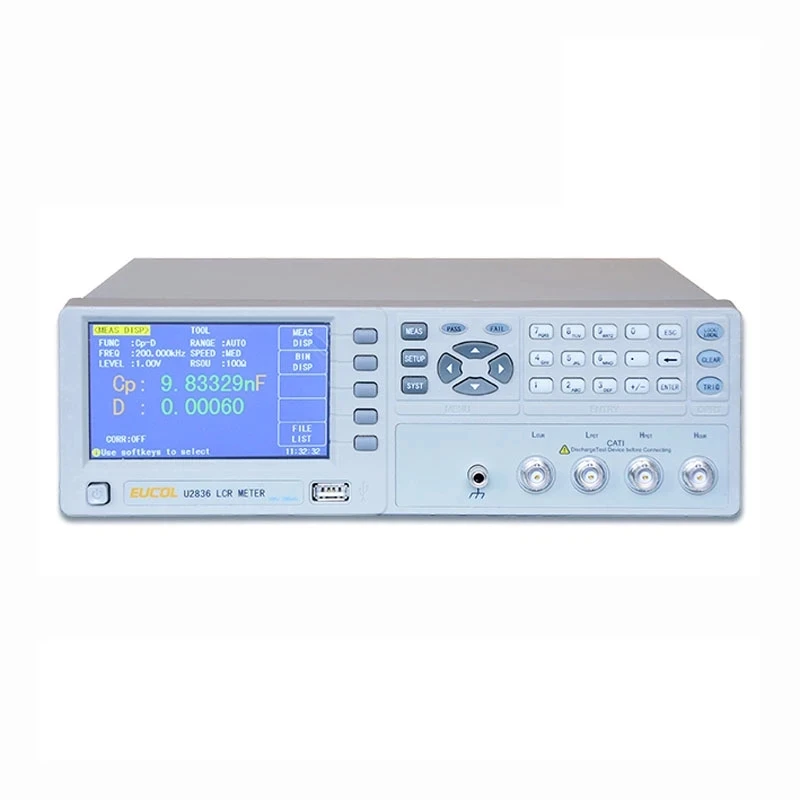

U2836-это совершенно новое поколение общих LCR метров с высокой производительностью, красивым внешним видом и простотой в эксплуатации. Обеспечивает стабильную 6 цифр разрешение тестовой оборудуемый с частотой 50Гц-200 кГц, уровень сигнала 10 мВ-2,0 V Макс. Тестовая скорость 50meas/сек, этот продукт может удовлетворить все требования к измерительным компонентам и материалам и обеспечить гарантии для обеспечения качества производственной линии, входящего осмотра и лабораторных точных измерений.
Особенности
Удобный дисплей и простота в эксплуатации
50 Гц-200 кГц, непрерывная частота
Уровень тестирования: непрерывно регулируется на 10 мВ-2 в
Основная точность: 0.05%, разрешение шести цифр
Высокая скорость и эффективность измерения: Макс. 50meas / sec (с дисплеем)
Поддержка обновления u-диска и быстрого хранения тестовых данных на u-диск
Хранение всех параметров в режиме реального времени без потери после завершения работы
Простой в использовании тестовый интерфейс
Функция автоматического LCR
Общие характеристики
Температура и влажность
0°С-40°C,Фунт стерлингов90% RH
Требования к питанию
Напряжение
99V - 242V
Частота
47,5 Гц-63 Гц
Мощность
≤ 20 ВА
Размер (W×H×D)
280 мм × 88 мм × 320 мм
Вес
Прибл. 2,5 кг
Прочие данные
Функция Easurement
Тестовый параметр
| Z |,C,L,R, X, | Y |,B,G,ESR,D,Q,θ
Базовая точность
0.05%
Скорость измерения
Быстрая: 40, средняя: 10, медленная: 2,5 (meas/sec)
Эквивалентная схема
Серии и параллельные
Режим диапазона
Авто, удержание
Режим запуска
Внутренний, ручной, авто, внешний и автобус
Коррекция
Открытый/короткий
Дисплей
480*272,4,3-дюймовый TFT цветной экран
Память
Внутренний: 100 групп
Внешний: 500 групп (u-диск)
Тестовый сигнал
Частота тестирования
U2836
50 Гц-200 кГц, 10 МГц шаги
U2837
50 Гц-100 кГц, 10 МГц шаги
Выходное сопротивление
10 Ом, 30 Ом, 100 Ом
Уровень тестирования
10mV-2,0 V; Разрешение: 10mV
Диапазон измерения дисплея
Ls,Lp
0.00001μH~99.9999kH
Cs,Cp
0.00001pF~99.9999mF
R,Rs,Rp,X,Z
0,00001W~99,9999 мW
G,Y,B
0.00001мкс~99,9999 S
ESR
0,00001 мW~99,9999 kW
D
0,00001~99,9999
Q
0,00001~99999,9
QR
-3,14159~3,14159
QD
-180,000 °~180,000 °
D%
-99.9999%~999.999%
Компаратор и интерфейс
Компараторы
5 бункеров, BIN1 - BIN3,NG,AUX
Светодиодный дисплей пропуска/сбоя

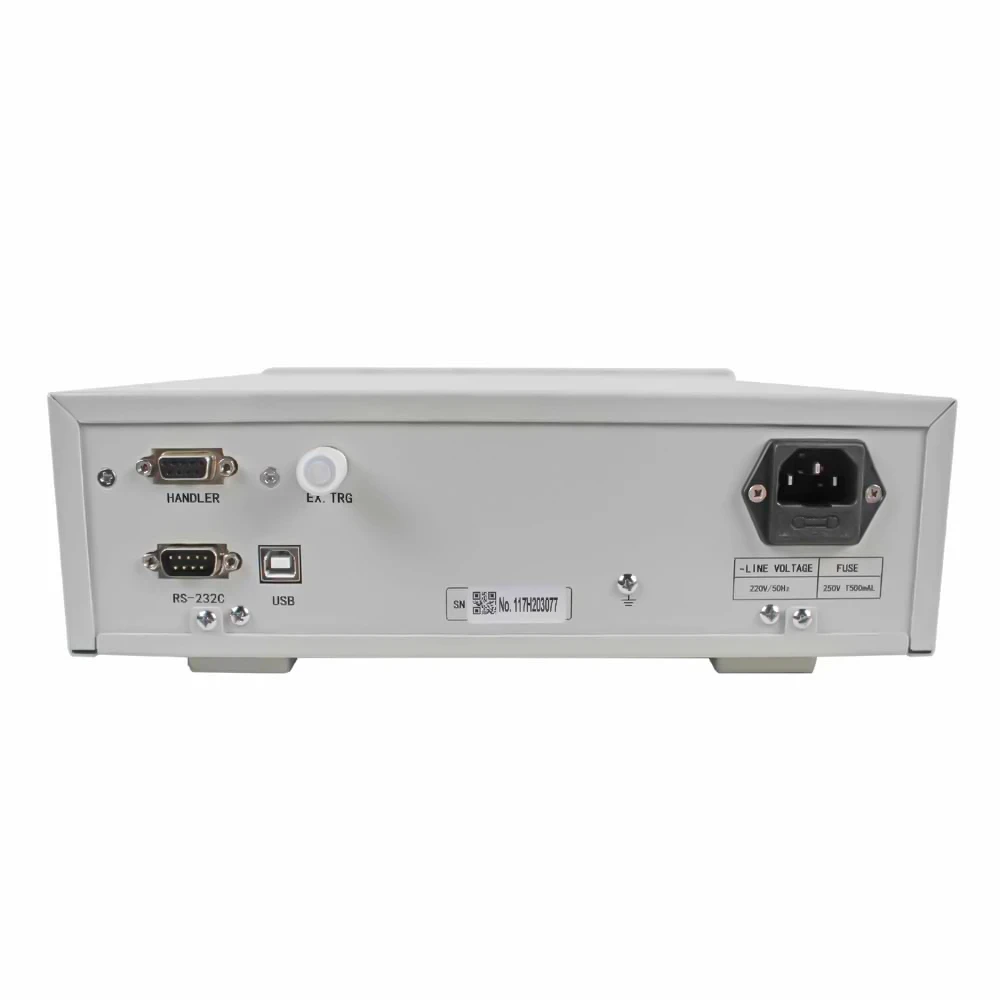

Интерфейсы
RS232C/USB-HOST/USB-CDC/USB-TMC/обработчик (опции)

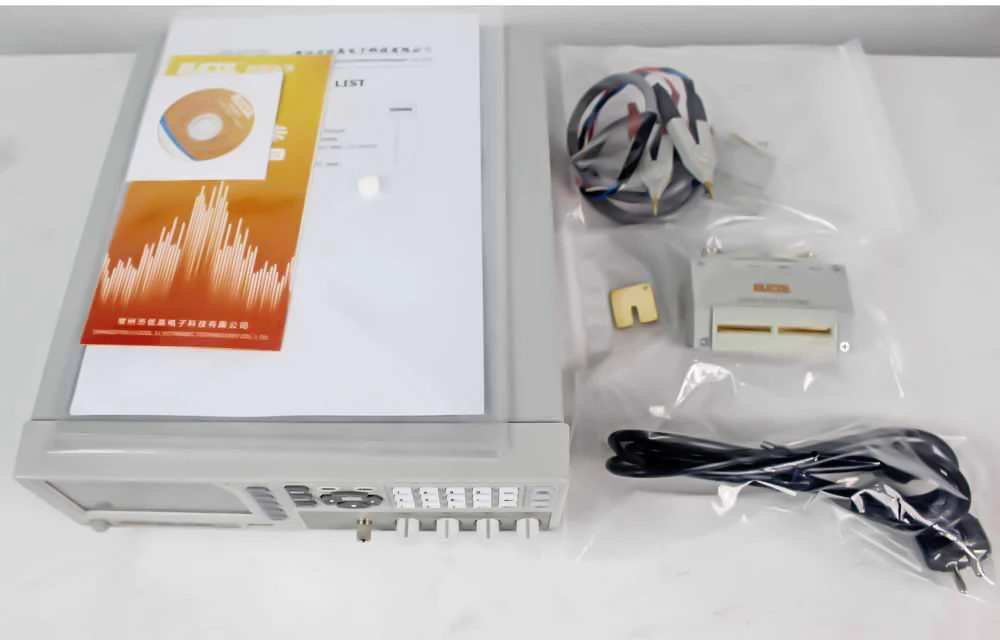

Информация о заказе
U2836LCR метр

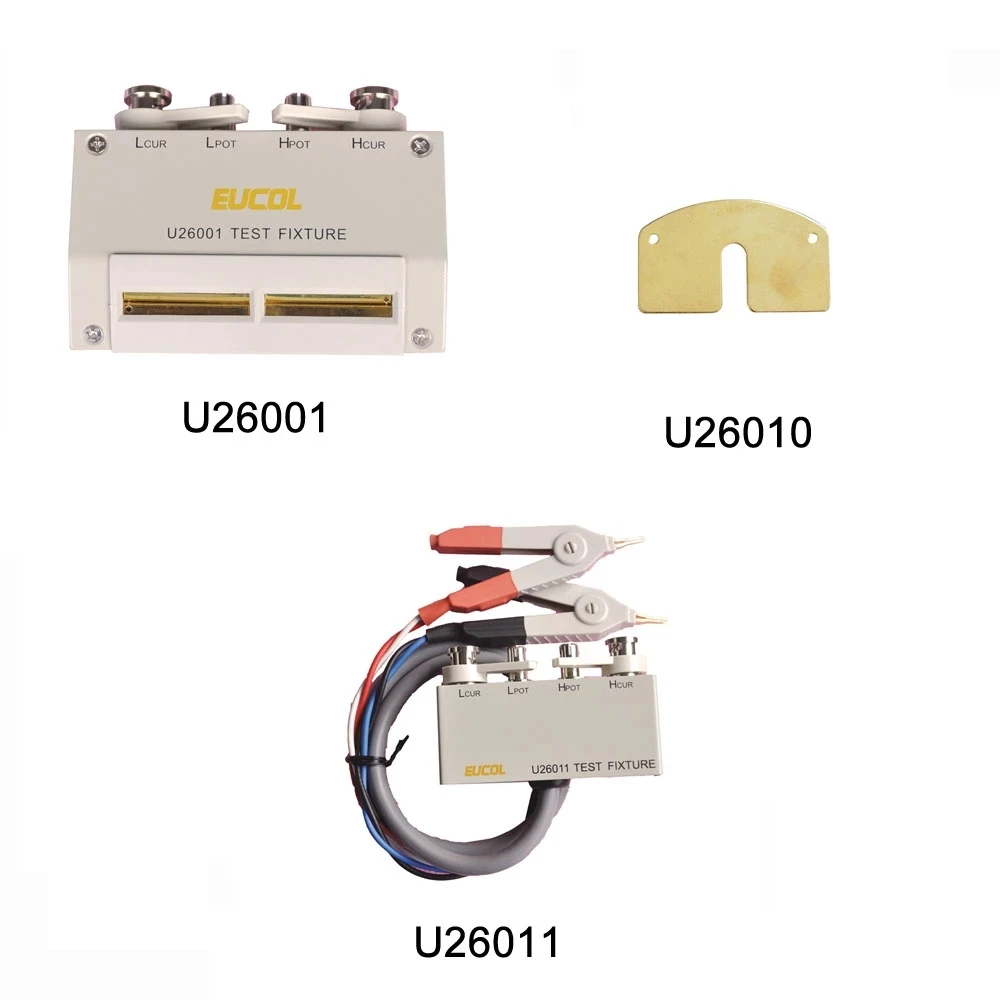

Аксессуары для инструментов
U26001Four-terminal испытательный прибор
U26011Four-terminal тест Кельвина кабель
U26010 позолоченная короткая пластина
Дополнительные аксессуары
U26006 осевой компонент испытательный прибор
(Используется в сочетании с U26001)
U26008 SMD компонентный испытательный прибор
U26009 SMD Пинцет для тестирования
U10201 программное обеспечение для сбора данных
