Плата драйвера цифрового усилителя мощности класса D, плата драйвера irs2092s, модуль платы драйвера класса kW

Обновлено! Интерфейс полностью совместим со старым модулем!

Эскиз

RSA2092The усилитель мощности модуль драйвера принимает цифровой усилитель мощности чип драйвераIRS2092S, Чип относится к обычной чипабвысокой эффективности чипа класса, лихорадка небольшая, особенности высокой мощности, этот модуль интегрирован rs2092sperdiffal цепи вождения, кроме силовой части, для ускорения разработки продуктов, снизить риск развития.

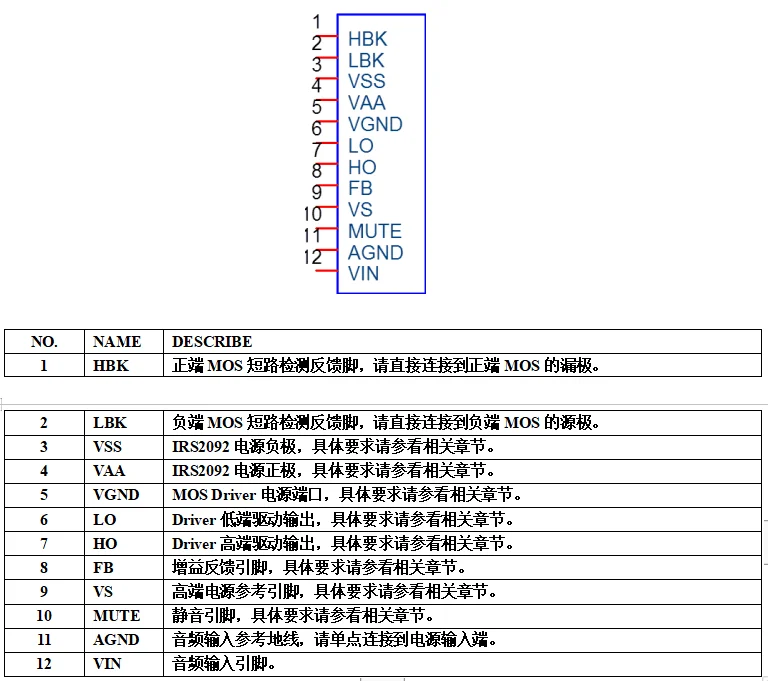

Модуль расширения, штыревая панель

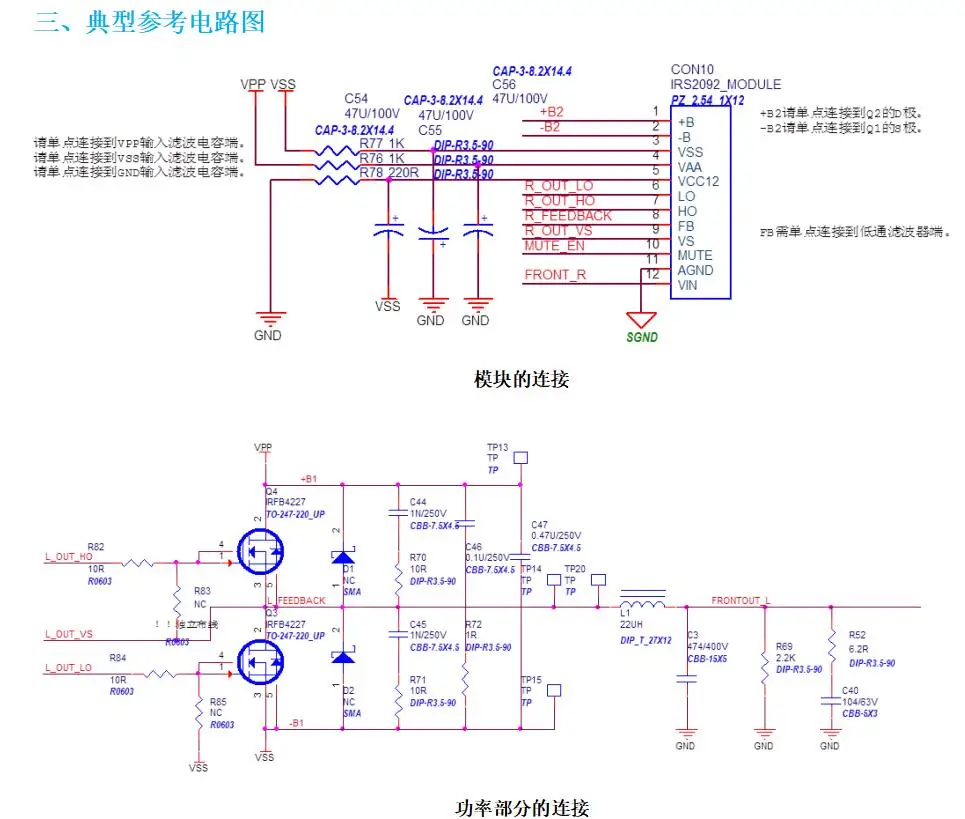

Типичное применение модуля(Для получения подробной информации обратитесь к Руководству по проектированию оборудования)

Одинарные применения

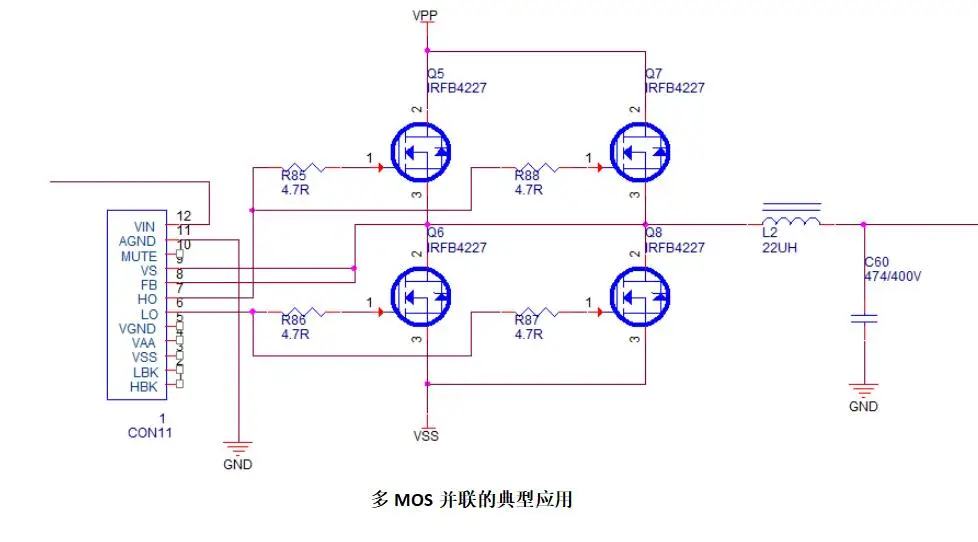

ManyMOSTypical приложения

Аппаратный дизайн ручной загрузки

Ссылка: https://pan.baidu.com/s/1ZDhOns71orLeQiu4XgR-Tw пароль: h4re

Загрузка данных платы питания

Приобретайте более двух или более мощных базовых пластин и ПРЕДОСТАВЛЯЙТЕ информацию о дизайне бесплатно, информация о дизайне включает дизайн платегерберфиле силового основания и схему силового пола (PDFfiles). Данные Герберта могут быть отправлены непосредственно на пластинчатую мельницу для производства печатной платы, она также может быть использована в качестве эталонного дизайна для нового дизайна. Для уменьшения риска развития.

Ссылка: https://pan.baidu.com/s/1jqUsQgWOEHaUFM0rhzKy9Q (пожалуйста, свяжитесь со службой поддержки клиентов для получения пароля после размещения заказа)

Особое внимание

Rsa200применение модуля требует определенной аппаратной основы, маленькие партнеры без аппаратной основы должны использовать его осторожно, чтобы избежать ненужных проблем. Связано с требованиями к дизайну в rrsa2092hardware design manual модуля усилителя мощности 》 все они отражаются, пожалуйста, внимательно прочитайте это руководство перед использованием.
