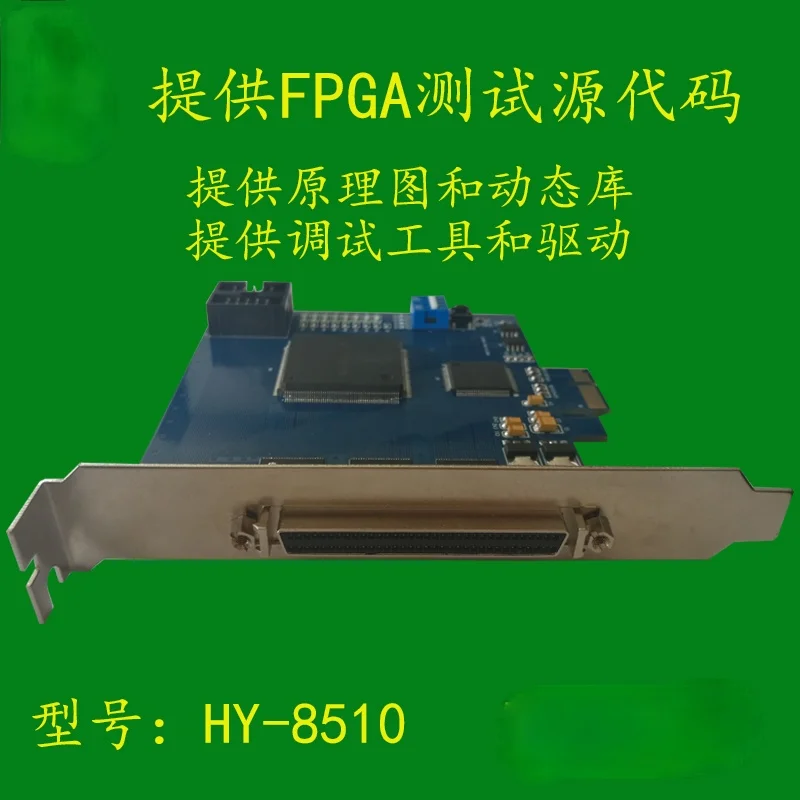

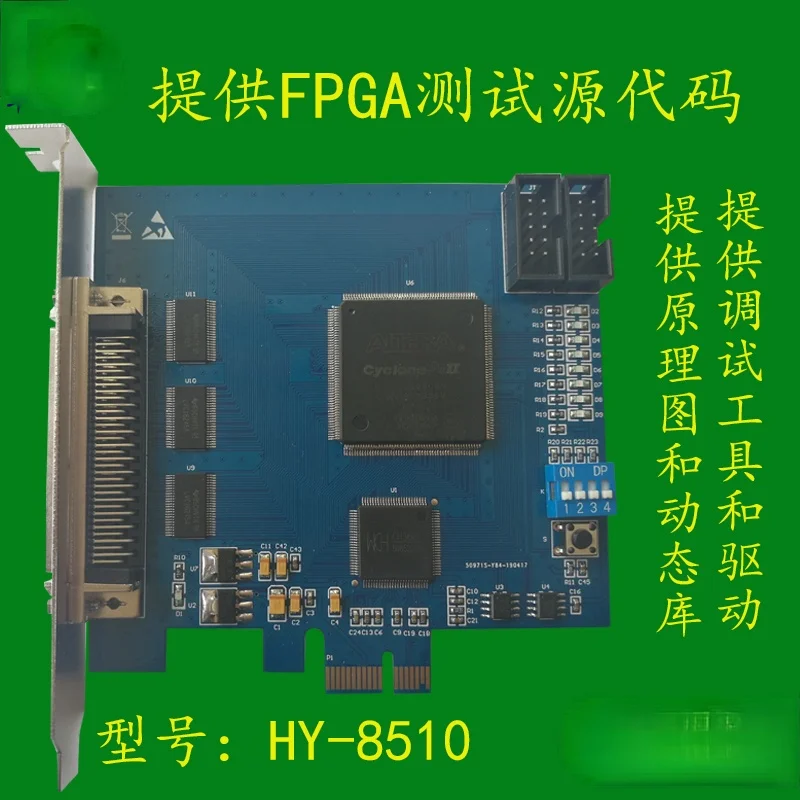

Разработка boardPCIEChip usesCH368L, техническая схема является зрелым. FPGAuseAlteraCompany'sCyclone II seriesEP2C5Q208, чип has4608individualLEs, на filmRAMtotal119808bit,13individual18 × 18 аппаратный мультипликатор, два высоких производительности, скорость системы соответствует общим потребностям клиентов, 150 МГц
Функции платы разработки: IOReading и writing, MEMMemory read writing (требуется внешнее соединение mem), I2Cstorage(24C02) чтение и письмо, SPI интерфейс FLASHoperation, PCIERead и запись пространства конфигурации чипов, операция прерывания. Настройка ширины импульса. Плата разработки adoptsPCIE× 1 интерфейс, для удобства пользователей, чтобы разработать, привести на board48A commonIOmouth,48 индивидуальных портов являются внешними водителями автобусов, могут адаптироваться к небольшому расстоянию передачи данныхНа плате с scsi68interface,Удобно для пользователей, чтобы подключить свой собственный дизайн платы кондиционирования сигнала, он может быть подключен externallyadaction board, DAOutput board, переключатель, релейная плата, кодирующая плата, декодирующая плата, плата для хранения данных и плата для видеозахвата. Эта плата может использоваться в качестве Совет по разработке принципа learningPCIEPrinciple и разработка платы сбора данных и управления, также можно считать, что плата управления приобретением непосредственно используется в проекте, что значительно повышает эффективность обучения и снижает сложность проекта Разработка.
Плата разработки проста в использовании, PCIESpecial chip используется для преобразования сигнала, разработка Схемы BidanFPGAThe гораздо менее сложна, пользователи должны только фокусироваться на разработке внешних устройств, нет необходимости в том, чтобы клиенты ответили на вопросы, связанные с соглашением.
Для того, чтобы пользователи учились и развивались лучше, он также интегрирован в порт загрузки boardJTAGMode, порт загрузки ASMode, кнопка сброса, четырехзначный переключатель циферблата, светильник eighledindicator, OneSCSI68Interface(mother).
Список поставки:
Один, PCIE-FPGAcard 1 блок
Два, FPGA USB BlasterDownloader 1 индивидуальный
Три, PCIEChassis Фиксированная перегородка 1 индивидуальная
4. Информация о макетной плате (электронная почта) 1 поделиться
Пять, Quartus II 9,0 программного обеспечения (отправить адрес загрузки) 1 Чжан
Информация включает:
Руководство по чипу, схематическая схема макетной платы, инструкция по развитию, исходный код программы FPGATest, инструменты отладки и исходный код инструмента, PCIEChipWindowsDrive andDLLDynamic library, PCIEChipLINUXDrive andliblibrary.
