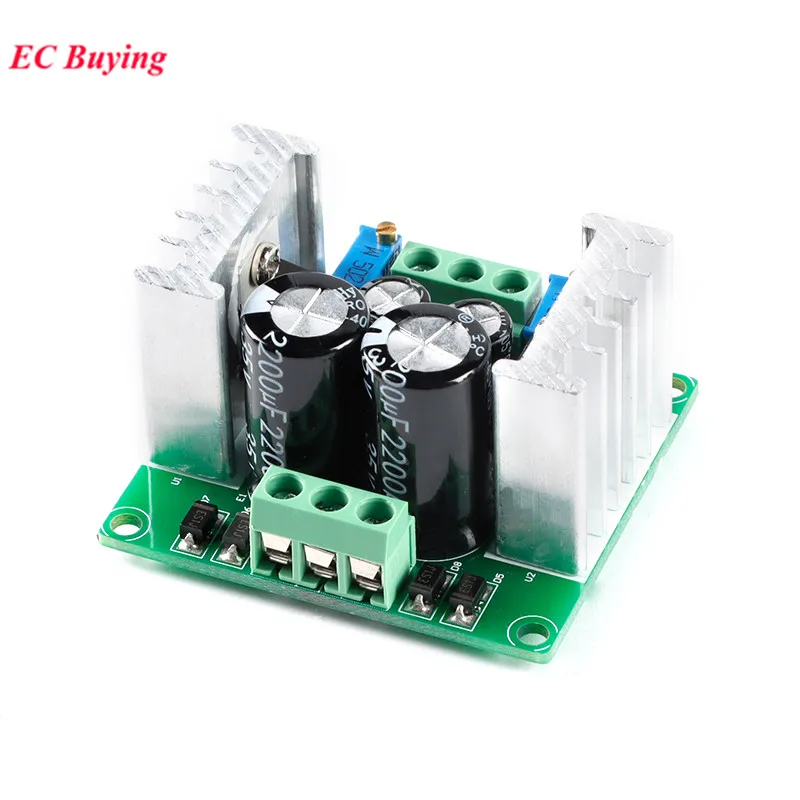

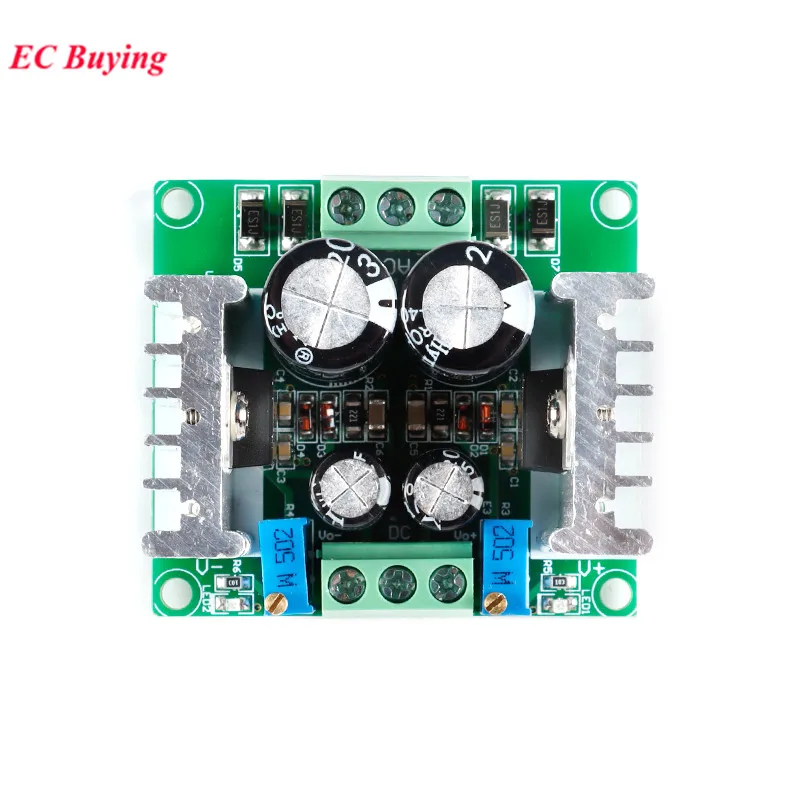

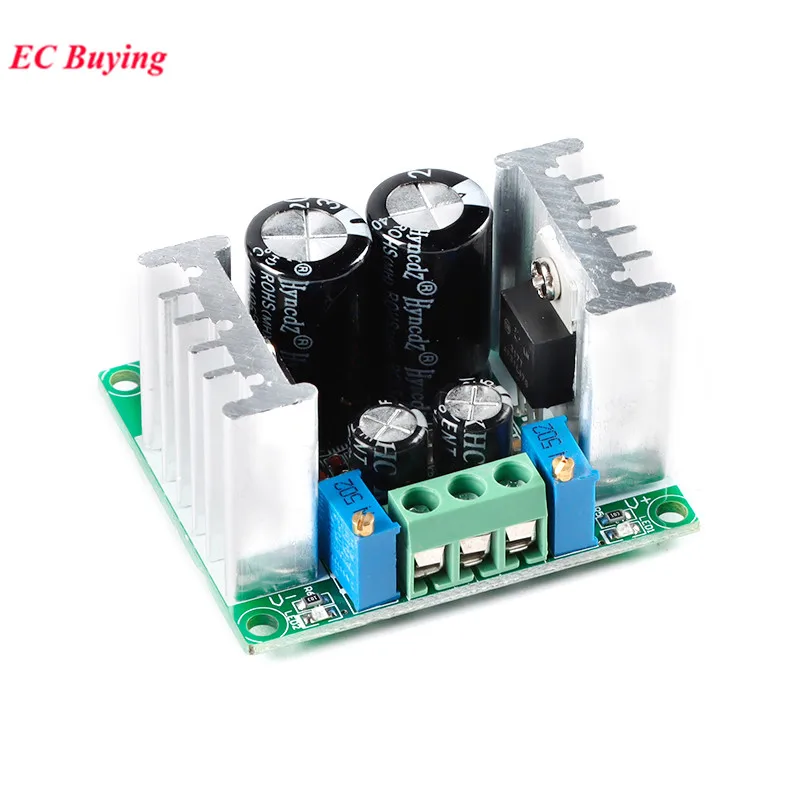

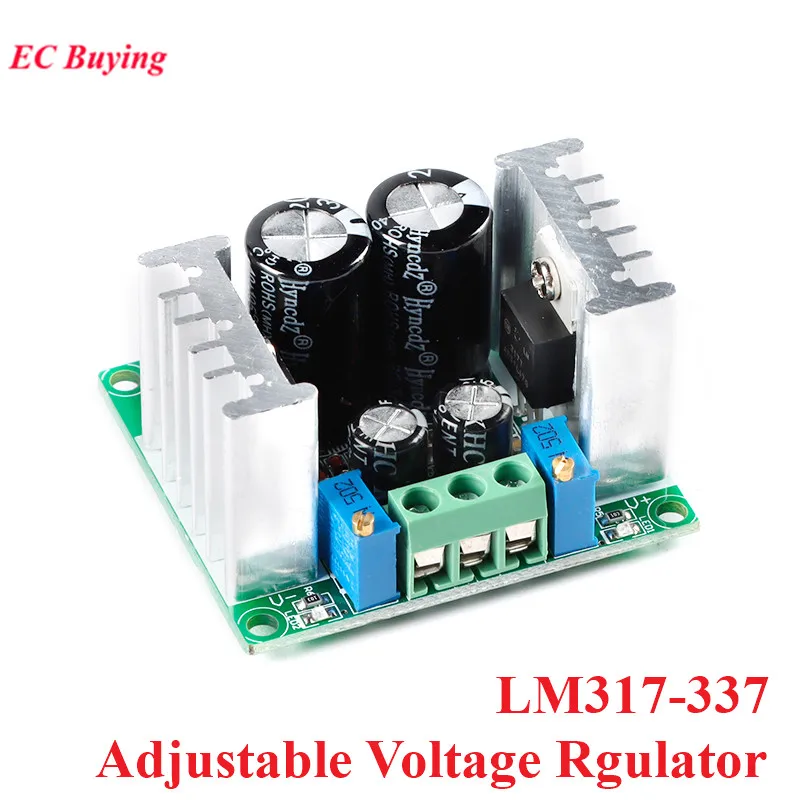

AC-DC Регулируемый преобразователь фронт этап положительные и отрицательные выпрямителя фильтровальная пластина операционный усилитель регулятор Питание модуль LM317

С использованием натуральной LM317/LM337 для стабилизации напряжения, Максимальная Входная двойное напряжение переменного тока составляет двойной 22В, выходное напряжение может быть отрегулировано в пределах плюс или минус 1,25-30 в, И имеет толстый радиатор. Может использоваться в качестве переднего источника питания для NE5532, OP275, AD826 и т. Д., или различных рекламных схем или датчиков, которые требуют положительных и отрицательных источников питания, чтобы обеспечить низкое внутреннее сопротивление, низкий уровень шума, И Низкая пульсация.

Диапазон входного напряжения: двойной AC5V-24V напряжения переменного тока

Диапазон выходного напряжения: положительный и отрицательный DC1.25V-30V (постоянно регулируется)

Диапазон выходного тока: Максимальный непрерывный рабочий ток <700 мА (разница в давлении не превышает 10 в), когда разница в давлении превышает 10 в, убедитесь, что выходной ток <500 мА

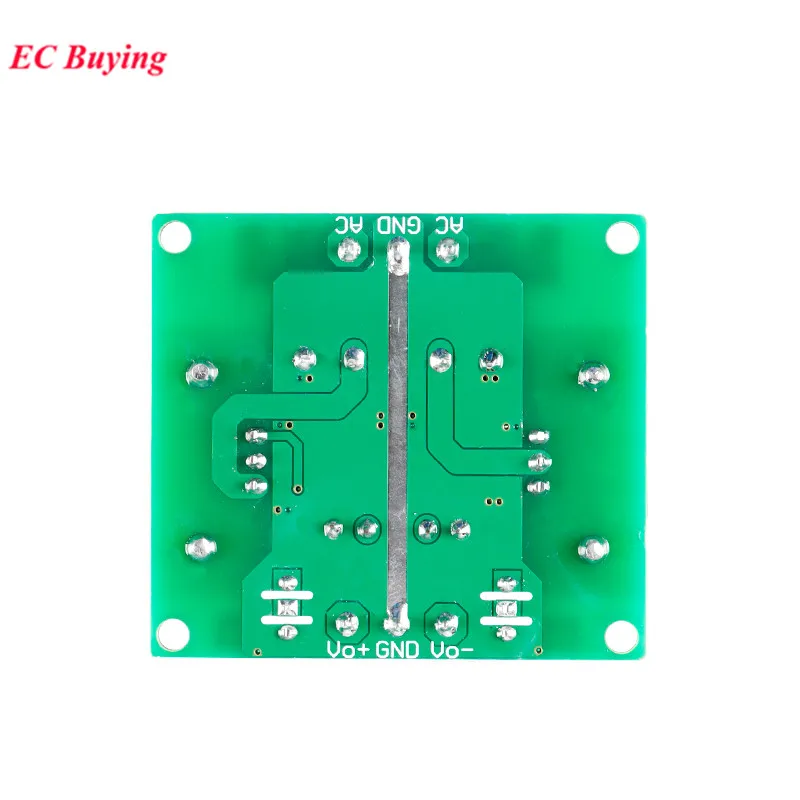

Клеммы: Входная Клемма переменного тока (без полярности), Выходная клемма постоянного тока V + Выходная положительная, Выходная клемма постоянного тока V-выходная отрицательная, GND-это общий терминал

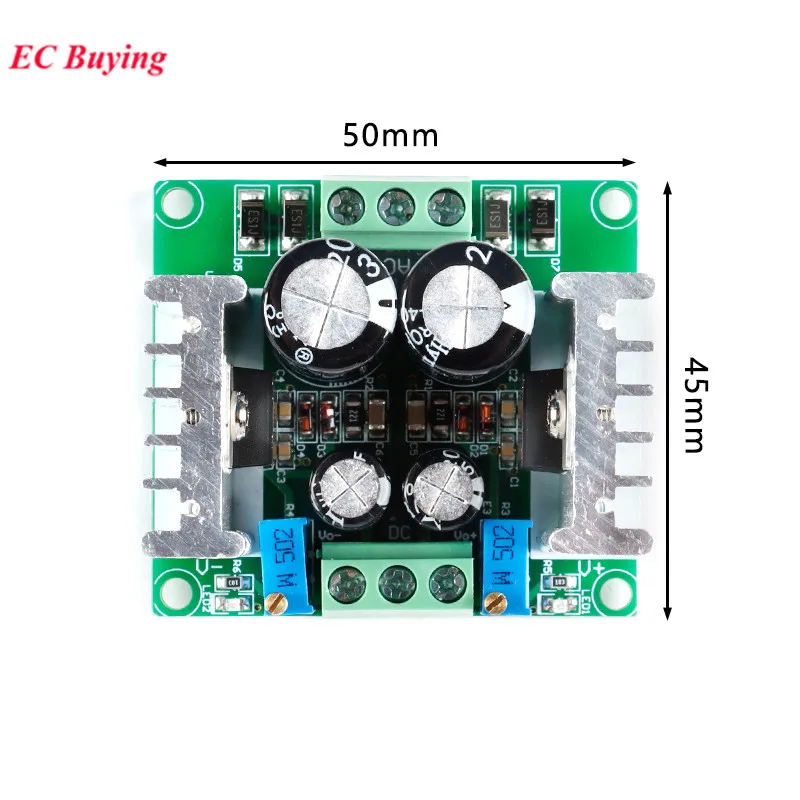

Размеры: длина 50 мм, ширина 45 мм, высота 29 мм

Диапазон рабочих температур: 0 °C-100 °C (для предотвращения перегрева, вы можете увеличить тепловыделение самостоятельно или использовать другие активные методы рассеивания тепла)

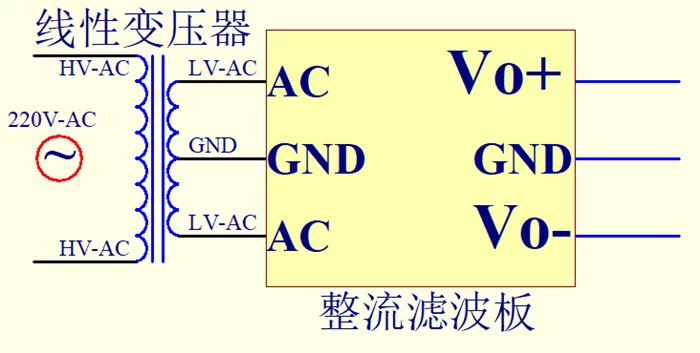

Схема проводки:
