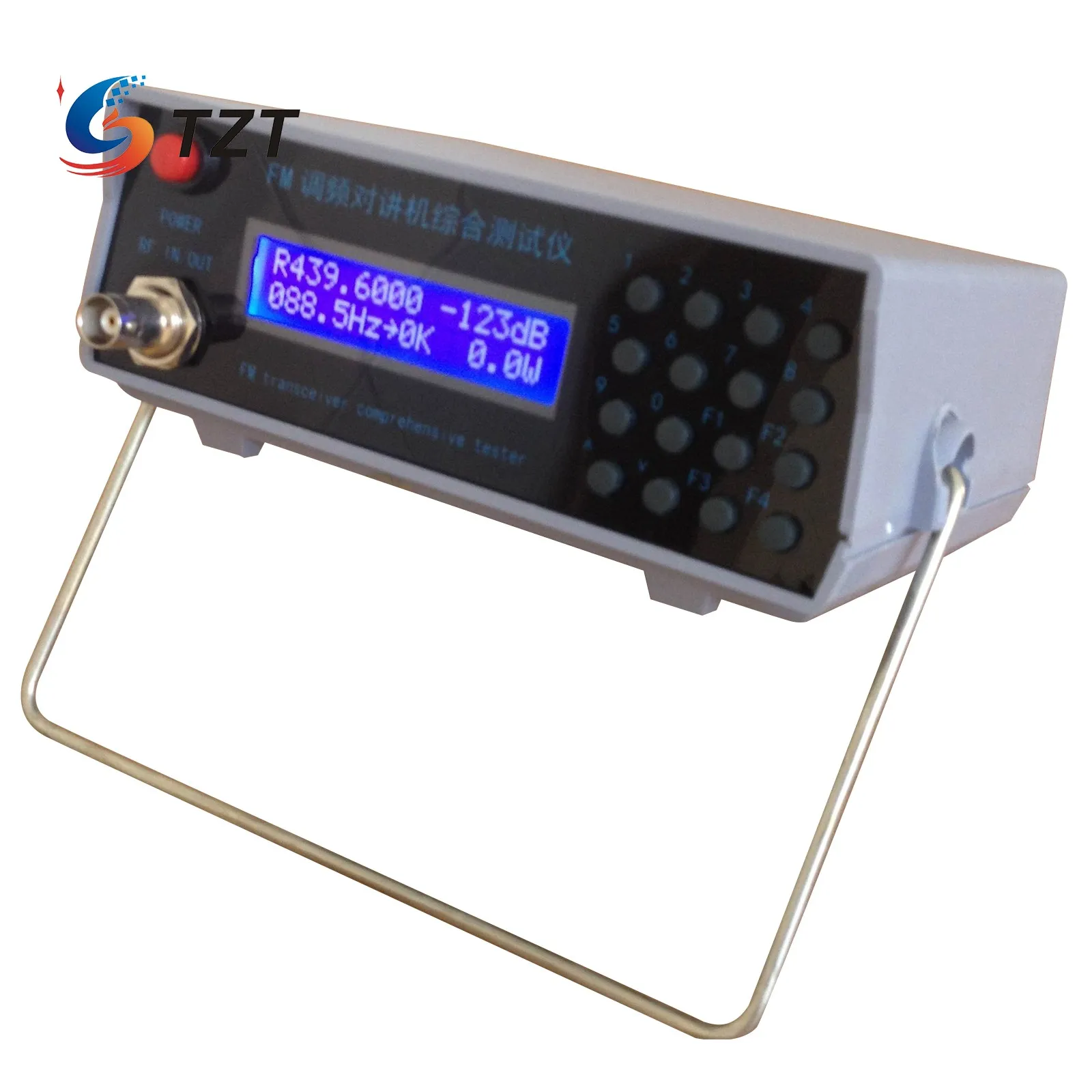

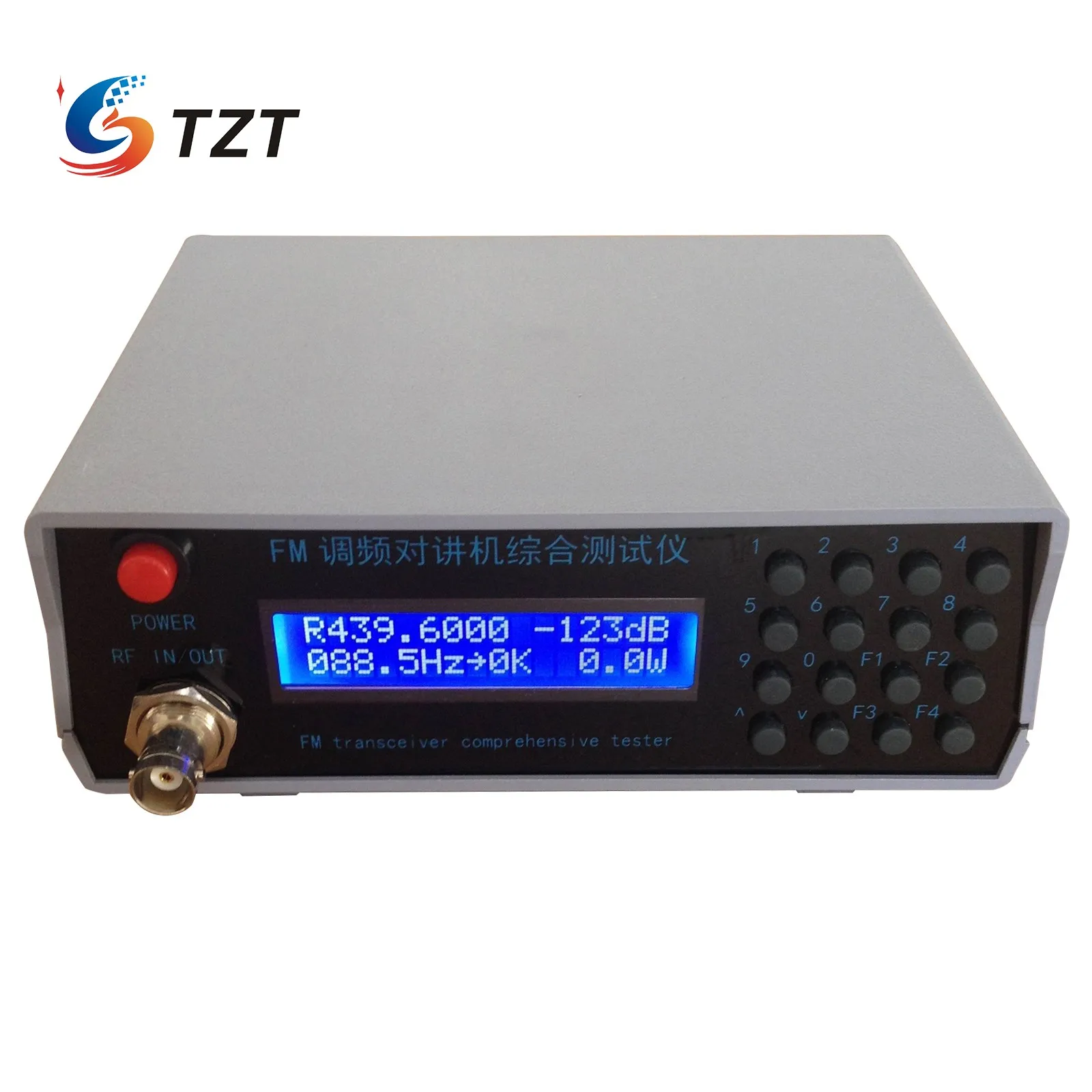

TZT FM трансивер тестер комплексный генератор сигналов для U/V ручной двухсторонний радиоприемопередатчикI. Измерение передачи:1. Измерение частоты 10 м ~ 900 м, разрешение 1K или 0,1 K2. Мощность измерения 0,1 Вт ~ 64W3. Подаудиоизмерение 50 Гц ~ 260 Гц аналоговый подтон и стандартный цифровой подтонII. Измерение приема:1. Генератор радиочастотных сигналов 1 МГц-470 МГц2. Выходной уровень: от-132dBm до-90dBm3. Однотоновая Модуляция: 1 кГц 2 кГц 3 кГц опционально, Выходная Модуляция: 3K4. Подтональный выход: 50 Гц-260 Гц аналоговый подтон и стандартный цифровой подтон, амплитуда выхода: 0,5 KIII. Тест повторителя:Он специально разработан для отладки и измерения U / V ретрансляторов и fm-радио. Генератор сигналов может работать в дуплексном режиме, даже если испытательная машина находится в передающем состоянии, не влияя на работу генератора, она используется для измерения в состоянии ретранслятора.Параметры:-Рабочее напряжение: 8-12 В постоянного тока (DC)-Рабочий ток: 200 мА-Произвольно без источника питания, без тестового свинца и без бумажного руководства. Для конкретных методов работы, пожалуйста, ознакомьтесь с вводом на веб-сайте.-Вес нетто: 400 грамм-Размеры: 160*160*65 мм (включая выступы)Посылка включает в себя:-1 х Набор FM Walkie Talkie тестераПодробные инструкции по тестированию внутренней связи:Режим источника сигнала:Первая линия слева частоты (0,5-470 м), Выходная мощность (-90-131dBm)Вторая линия-это левый подтон (50,0-280,0 Гц любой аналоговый подтон и 105 цифровых подтонов). Правильный тон модуляции (1-3K) показывает входную мощность в правом нижнем углу.Цифровые клавиши: Введите непосредственно для курсора, указывающего на элементКнопки вверх и вниз: шаг, чтобы настроить курсор на значение элементаКлавиша F1: перемещение курсора (Длительное нажатие для переключения в режим счетчика частоты)Клавиша F2: клавиша заднего пространстваКлавиша F3: функциональная клавиша-это функция кругового переключателя, когда курсор указывает на выходную мощность, подтон и тон модуляции. Например, функция ключа-это сигнал кругового переключателя, когда курсор указывает на выходную мощность.F4 ключ: не используетсяАналоговые настройки подтона: непосредственно вводят 4 цифры подтональных точек, не хватает 4 цифр до «0». Example88.5Hz вход 0, 8, 8, 5В настоящее время в том случае, если вы пользуетесь клавиши вверх и вниз, чтобы отрегулировать в 0,1 Гц шагов, в том случае, если вам нужно, чтобы отрегулировать стандартную 50 групп subtones, вы должны ввести 0, 0, 0, 0 и затем используйте кнопки вверх и вниз для регулировки от первого стандартного подтона 67 Гц,Цифровой субтона окружающая обстановка: Введите 3-значный субтона код, а затем нажмите F3. Пример 023: Введите 0, 2, 3 и нажмите F3. Установка прошла успешно. Нажмите клавишу F2 для переключения между цифровыми подтонами I и N. Отрегулируйте вверх и вниз, чтобы добавить или вычесть 105 наборов цифровых тонов.Ввод значения 0 для модуляции и подтонов эквивалентен выключению.Шаг настройки частоты: Когда курсор указывает на частоту, нажмите и удерживайте F3, чтобы сохранить отображаемую в настоящее время частоту как частоту шага.Режим счетчика частоты:Первая линия левая частота, правый режим измерения Авто/Мануа (для того, чтобы измерить радио тон радио или ретранслятора в то же время, пожалуйста, выберите автоматический режим)Вторая линия слева-это неаудиозвуковое правое частотное разрешение (1K/0,1 K ) (для проверки частоты дрейфа радиочастоты радио или ретранслятора, вы можете выбрать 0,1 k, чтобы быть более точным). В правом нижнем углу показана Входная мощность.Количество клавиш: не используетсяКнопки вверх и вниз: не используютсяКлавиша F1: Длительное нажатие для переключения в режим источника сигналаКлюч F2: не используетсяКлюч F3: переключатель разрешения частотного метра 1K/0,1 KF4 ключ: Когда режим измерения переключается между Авто/MANUA авто, он автоматически блокирует и обнаруживает подтона после того, как стабильная частота обнаружена и отображает результат, пока сигнал не исчезнет. После того, как сигнал исчезнет, он продолжает обнаруживать и ждать новой стабильной частоты. (Вы можете обнаружить стандартные и нестандартные аналоговые подтона, излучаемые самой радиостанцией. Если радиостанция излучает цифровые подтона, могут быть обнаружены только Стандартные Цифровые подтона, и нестандартные цифровые подтона не могут быть обнаружены.)В чехол MANUA частота обновления обнаруживается в режиме реального времени обычным частотным измерителем.Примечание: в любое время, если есть вход питания, Входная мощность отображается в правом нижнем углу.После калибровки радиоприемника HP8921A, мы знаем:1. Точность частоты составляет в пределах 50 Гц отклонение2. Сила выходного сигнала в сегменте эквивалентна HP8921A3. Сила выходного сигнала U сегмента на 4 дБм больше, чем у HP8921A (когда слабые сигналы являются выходными, например, когда инструмент отображает-125дбм, фактическое значение-121дбм), И когда сильные сигналы выводятся, они такие же, как HP8921A (например-90dbm)4. Аудио модуляция сигнала 3K5. Субтона модуляции в выходной сигнал является 0,5 K6. Минимальный вход мощности, требуемый для функции частотного метра, составляет 1 мВт (внешняя антенна, 1 Вт Радио может быть измерено на коротком диапазоне)7. Измеритель мощности 0,2 Вт выше с HP8921A эквивалент составляет менее 0,2 и Вт-это больше, чем фактическая стоимость значение дисплея: около 20% (для правильного размера 4 основания с закругленными углами 5).8. Когда тестовая мощность превышает 5 Вт, пожалуйста, соответствующим образом Сократите время тестирования, чтобы избежать длительного тестирования высокой мощности, потому что внутренний радиатор ограничен по объему, чтобы избежать перегрева. Если действительно требуется высокомощное долгосрочное тестирование, увеличьте площадь теплоотвода и добавьте вентилятор для силового охлаждения.
