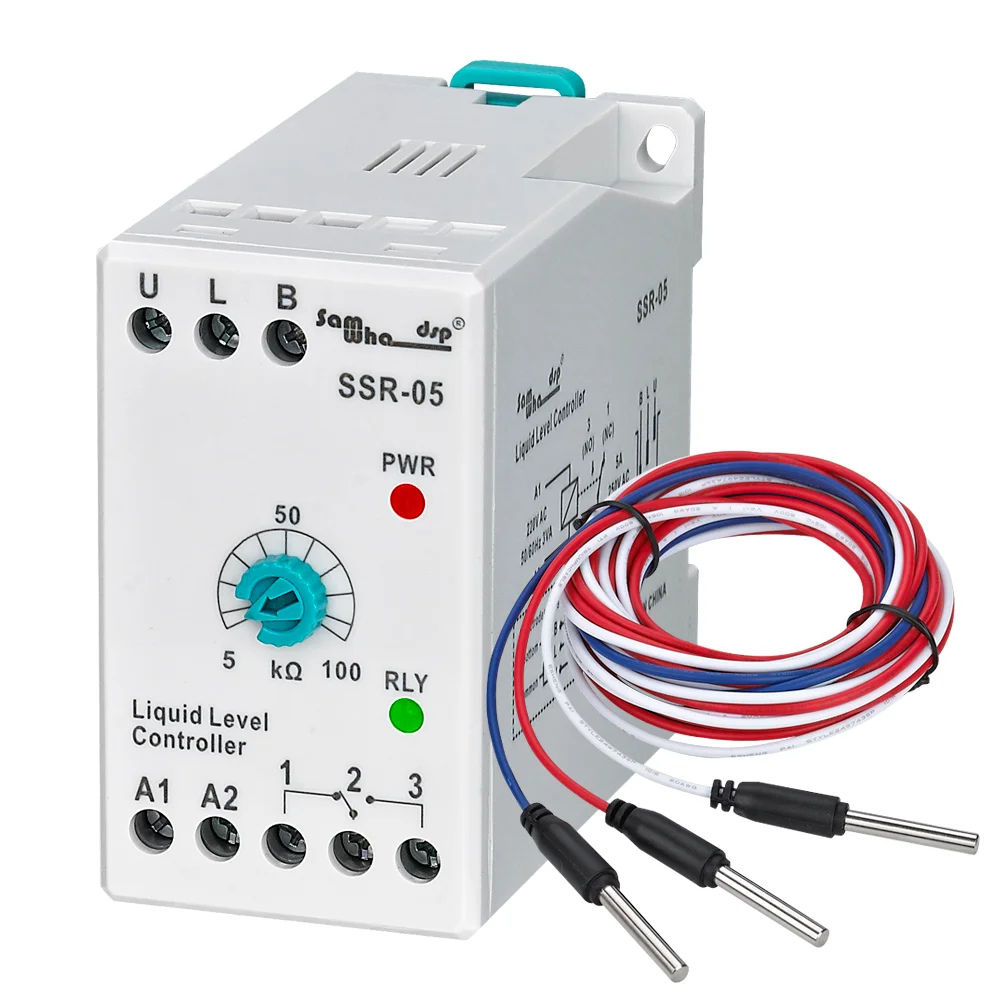

Samwha-Dsp SSR-05 контроля уровня жидкости реле-Регулируемая чувствительность

Общий

SSR-05 реле контроля уровня жидкости было разработано для контроля разряда резервуаров и скважин, содержащих проводящие жидкости.

Принцип использования и работы

Сделайте соединения устройства в соответствии с схемой.Реле не активируется, когда оно заряжено, если уровень воды в колодце между базовым электродом и нижним электродом. Когда уровень воды прикасается к верхнему электроду, включается реле. Когда уровень воды уменьшается и опускается ниже нижнего электродное реле. Когда реле активировано, 1(NC) контакт-это открытая цепь и 3(NO) контакт становится коротким замыканием. Когда реле отключено 3 (нет) контакта открытая цепь и 2(NC) контакт стать короткого замыкания.Настройка чувствительности:Вы можете настроить чувствительность с помощью (50k) ручки. Убедитесь, что электроды находятся в контакте с водой, поскольку вы регулируете уровень чувствительности. Затем Наденьте кнопку на 50k. Когда устройство обнаруживает электроды тянет реле. Для того, чтобы обеспечить устройство для обнаружения электродов, значение сопротивления жидкости shouid быть ниже, чем значение отрегулировано заранее.Примечание: для двух электродных систем, короткий верхний (U) и нижний (L) электроды и использовать их вместе с базовым (T) электродом ..

Техническое обслуживание

Выключите устройство и отпустите его от подключения. Очистите ствол устройства тампоном. Не используйте проводник или химикатМожет повредить устройство. Убедитесь, что устройство работает после очистки

Предупреждения

Используйте устройство в соответствии с руководством пользователя.Не используйте устройство во влажном состоянии.Включите выключатель и выключатель в сборе.Поместите выключатель и выключатель рядом с устройством, оператор может легко добраться.Отметьте выключатель и выключатель как Выходное соединение для устройства.

Технические характеристики

Рабочее напряжение (Un).... : 150 - 260 В переменного токаРабочая частота ....... : 50/60 Гц.Рабочая мощность ............... : <6ваРабочая температура .. : -20 °C ..... + 55 °CДисплей. : 2x светодиодыТип соединения. : Клеммное соединениеСвяжитесь с .................:5A/250 В переменного тока (активных сопротивлений для цепи переменного тока)Диаметр кабеля ................. : 2,5мм ²Вес. : Макс. 250 гр.Крепление ......................... : Вертикальная сборка вПанель или в сборе на din-рейкеРабочая высота .......... : <2000 метров

Размеры

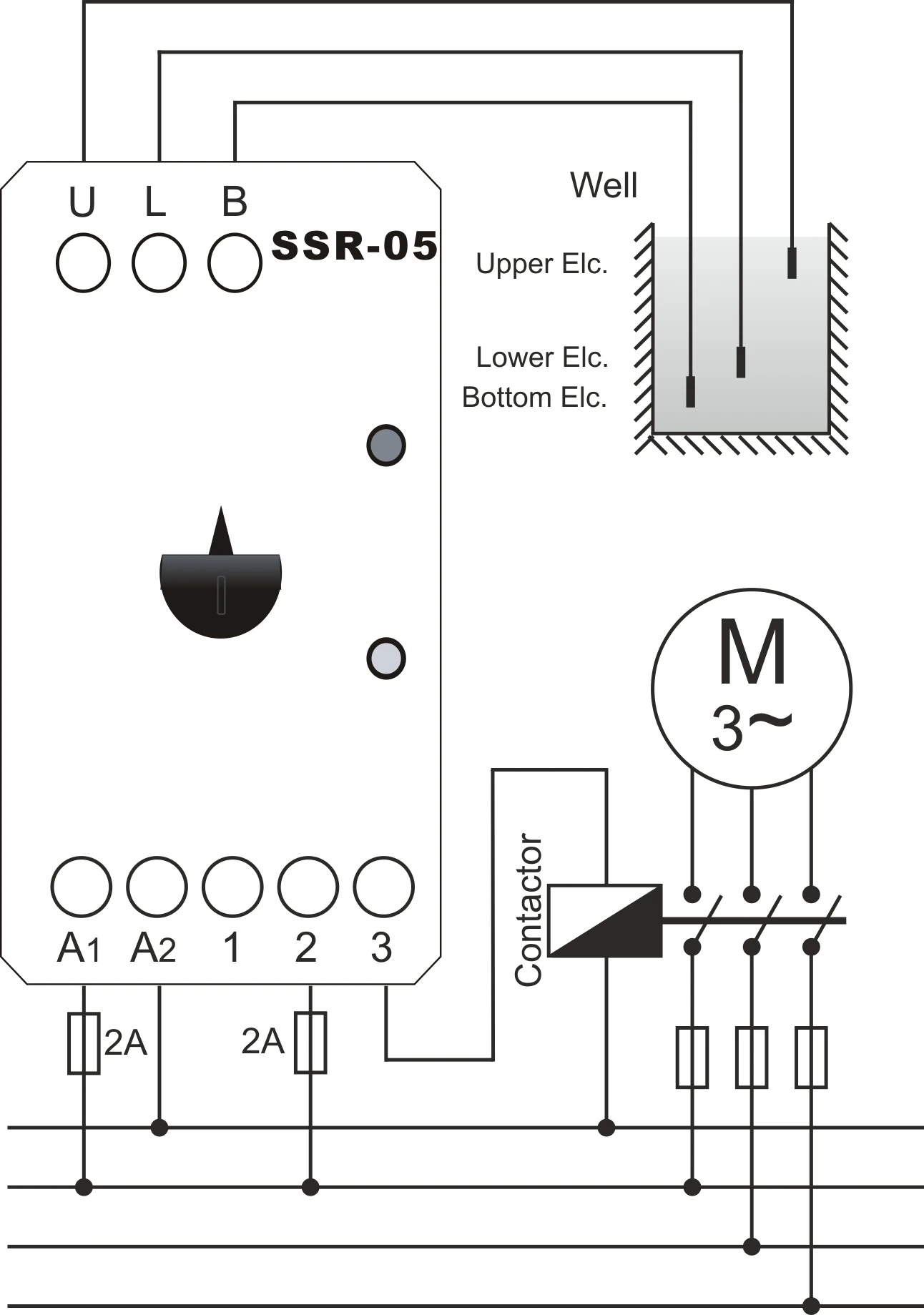

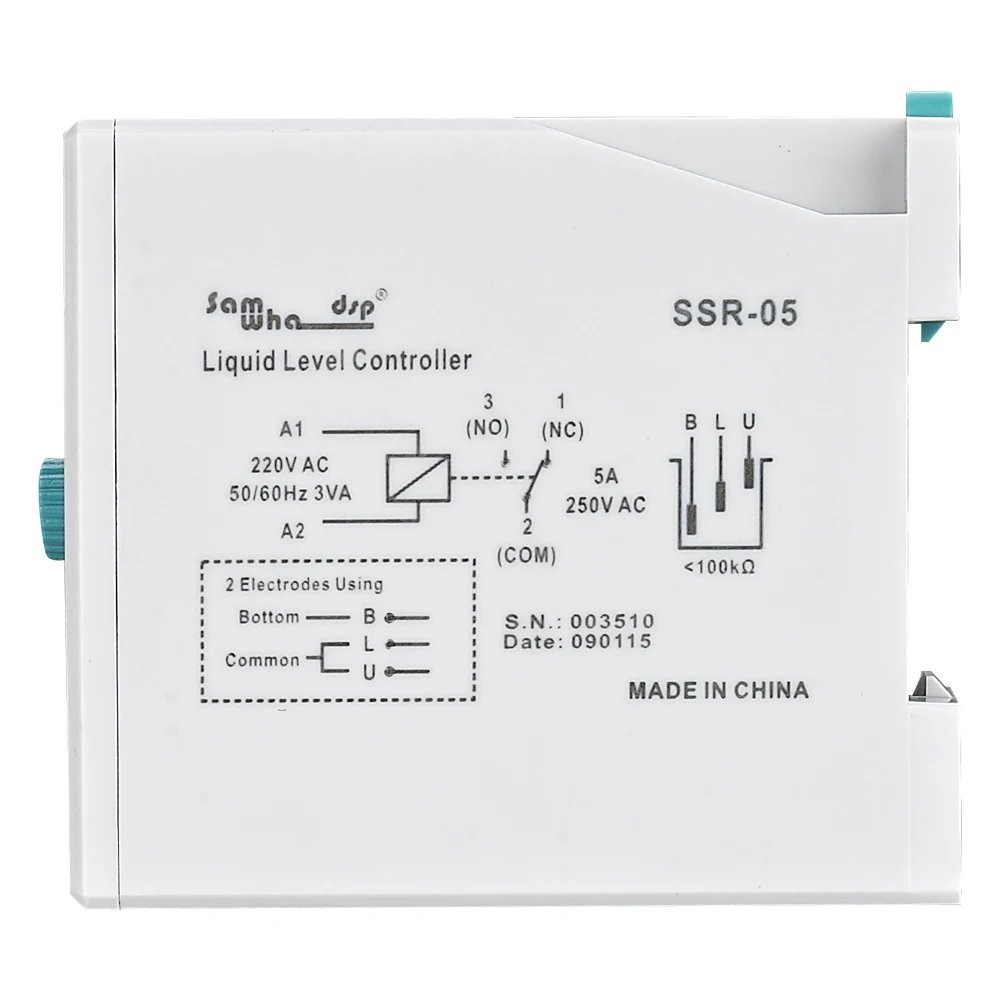

Схема подключения
