Два. Введение прошивки

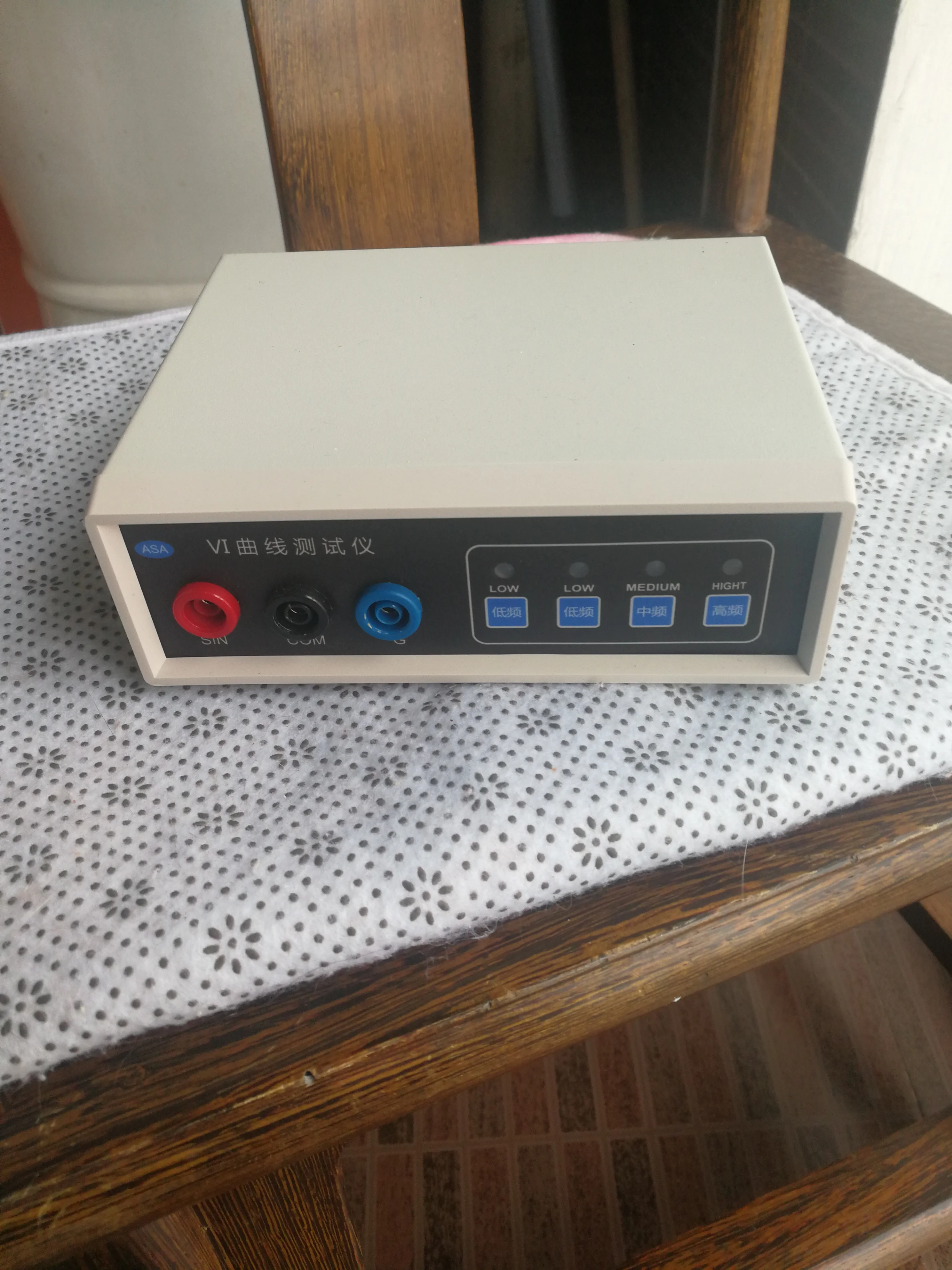

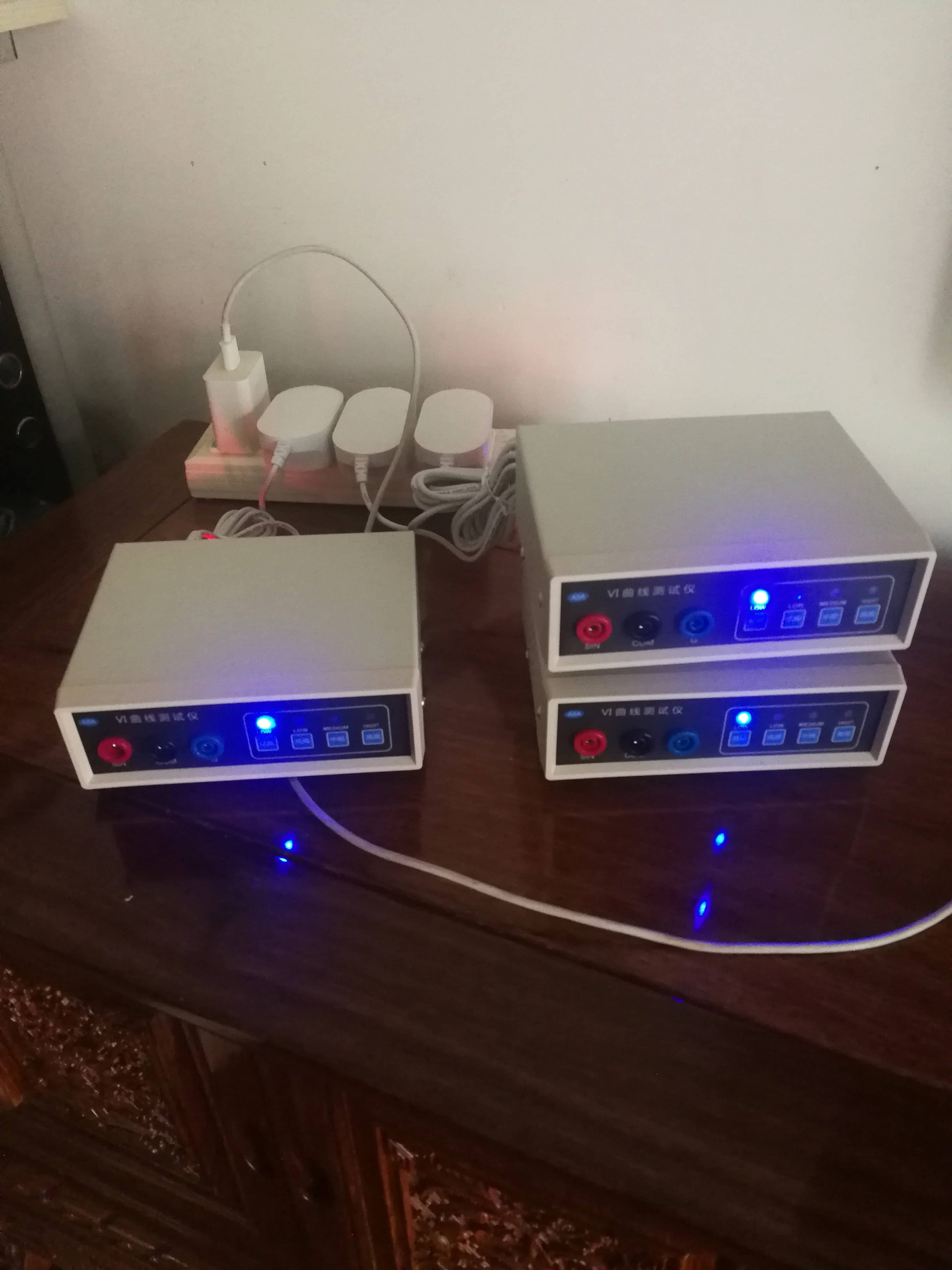

1. Кнопка выбора выходной частоты:
Кнопка LOW выбирает низкую частоту, Средняя кнопка выбирает промежуточную частоту, а кнопка HIGH выбирает высокую частоту.

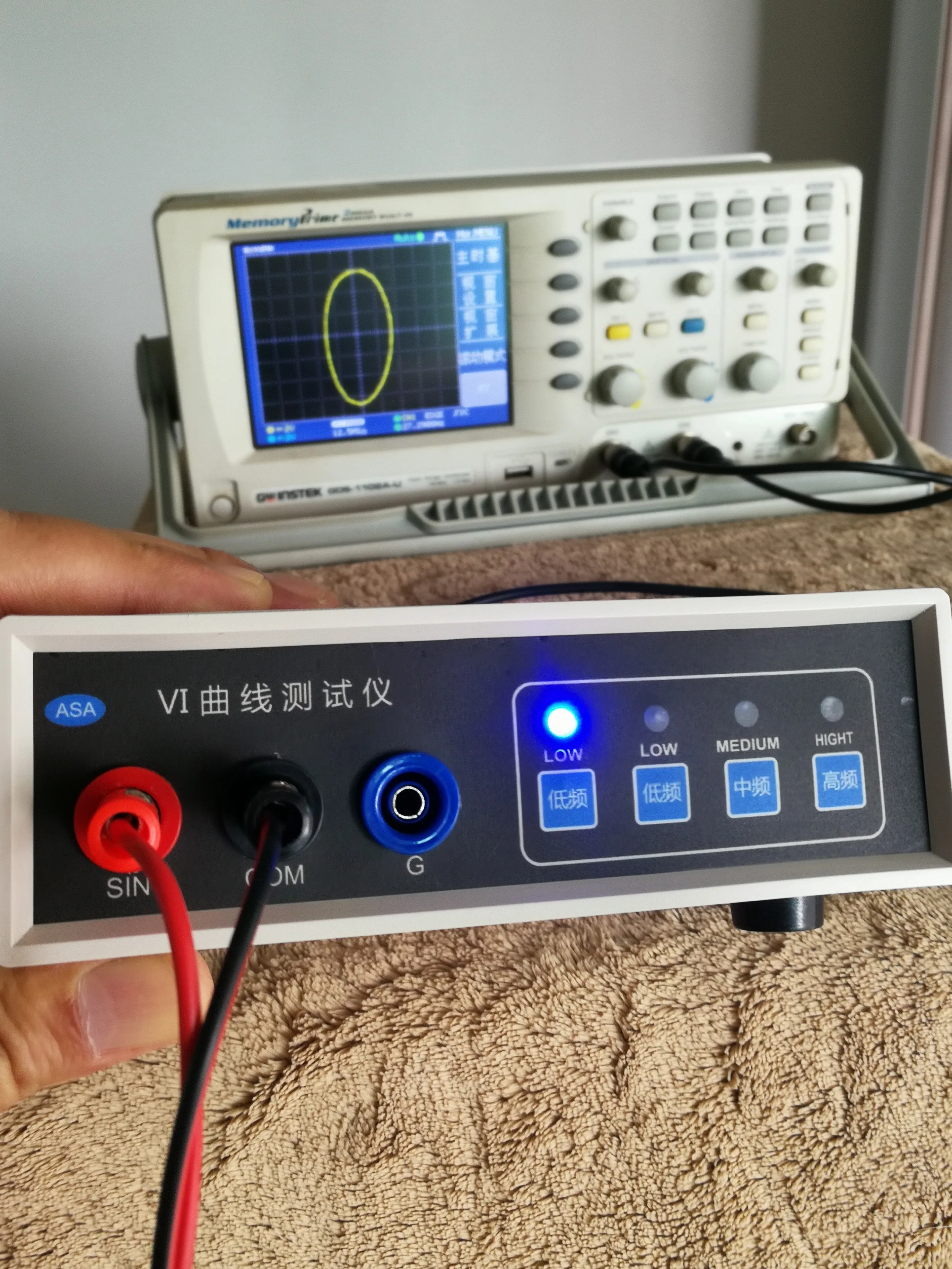

2. Банановая розетка
Красный, канал A; Синий, trigger G; Черный общий терминал COM или земля GND.
Три. Инструкции
1. Отладка

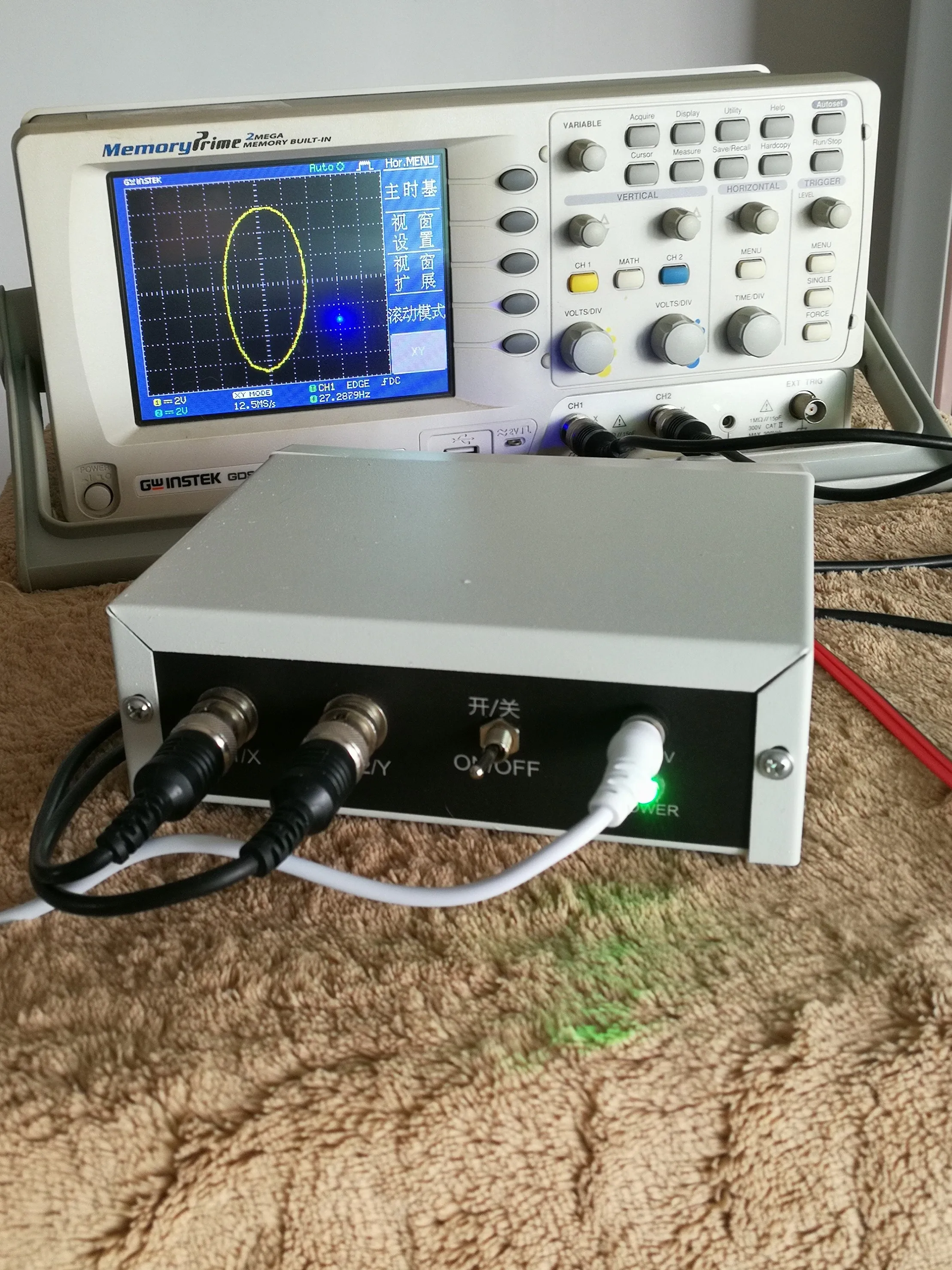

Подключите адаптер питания, подключите X и Y тестера к X и Y осциллографа (двойной осциллограф X-CH1, Y-CH2), установите соединение CH1 и CH2 к DC, вставьте испытательный провод канала A и установите двойной осциллограф в файл XY, Одноканальный осциллограф T/DIV установлен на X снаружи. Включите питание, и в это время осциллограф отобразит горизонтальную линию. (Если отображается вертикальная линия, XY отменяется, XY может быть отменен.) Отрегулируйте осциллограф S/DIV, чтобы сделать линию четкой и непрерывной. Отрегулируйте напряжение/канала X осциллографа. DIV, установите соответствующую длину горизонтальной линии (для одного осциллографа Отрегулируйте потенциометр затухания на тестере). При коротком замыкании двух тестовых проводов отрегулируйте напряжение/напряжение канала Y осциллографа, чтобы сделать длину вертикальной линии подходящей. Ввод в эксплуатацию завершен.
2. Метод отладки осциллографа
(1) аналоговый осциллограф
Поверните ручку и переключитесь на XY или XY, в это время осциллограф отображает точку, переместите точку в середину, введите CH1, CH2, соединение постоянного тока, Вольт/дел 2 в, А затем подключите тестер, осциллограф отображает горизонтальную линию, отрегулируйте CH1 Volt/кнопка в сетку, Сделайте длину горизонтальной линии подходящей.
(2) цифровой осциллограф
Вход CH1, CH2, муфта постоянного тока, Вольт/дел 2 в, (основная) Временная база 2 мс-5 мс, режим XY. Как войти в режим XY, есть два вида широко используемых осциллографов, один-ключ MANU, другой-клавиша дисплея
3. Опыт использования

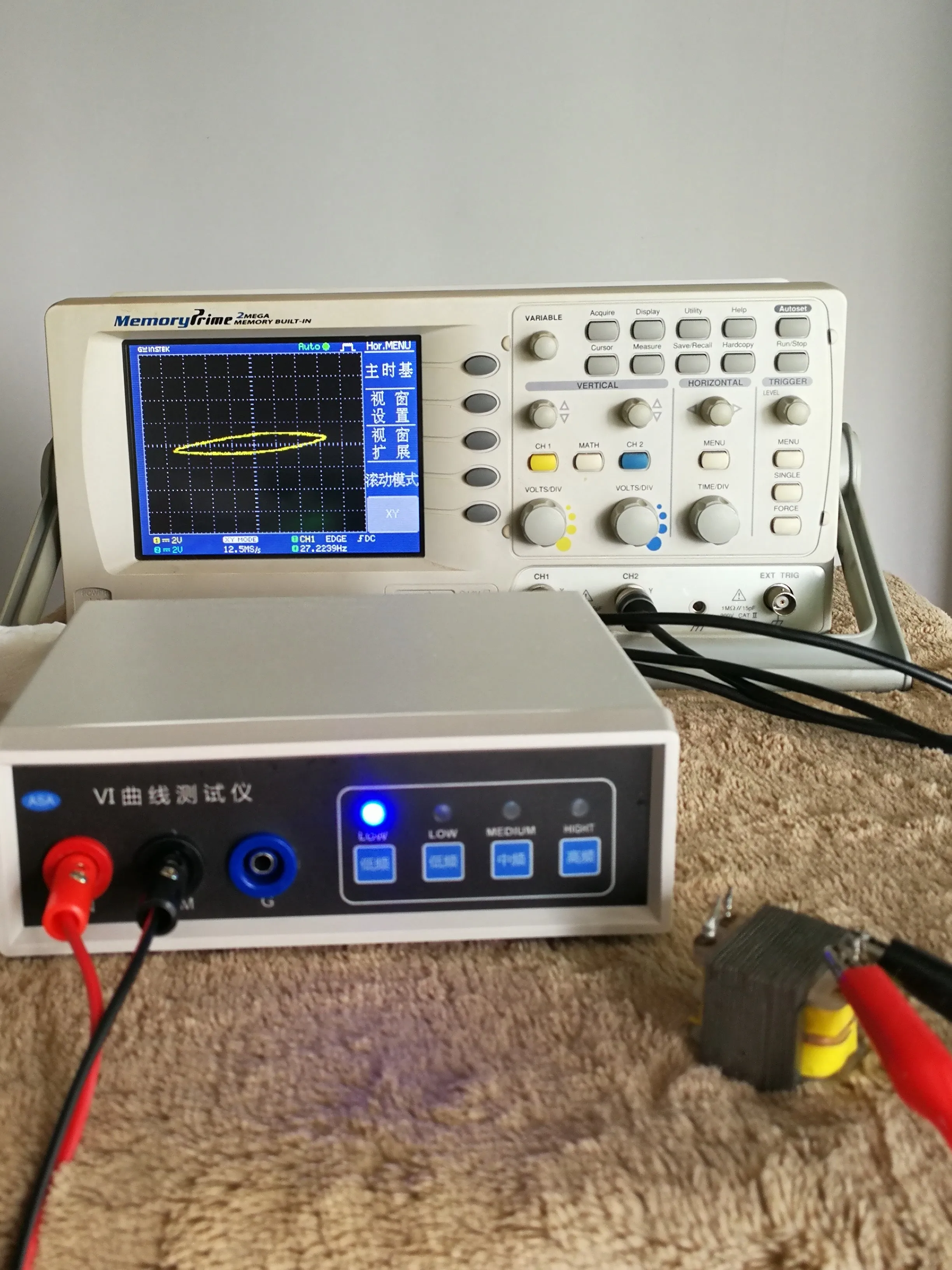

Онлайн-тестер обслуживания печатной платы-это инструмент, который отображает графику VI-кривой на осциллографе и оценивает характеристики устройства через графическое сравнение. Это расширение мультиметра, похожее на файл сопротивления мультиметра, за исключением того, что мультиметр загружает тестовое устройство постоянного тока. И тест прибора является внешним устройством для проверки напряжения переменного тока. Для функции тестового сопротивления вертикальная линия указывает на прямое, горизонтальная линия указывает на разомкнутую цепь, а значением сопротивления является диагональная линия. Он отображает различные кривые для тестовых функций емкости, индуктивности, полупроводника, интегральной схемы и т. д. (рисунок опущен). Суть тестера-«сравнение». Две печатные платы, одна хорошая и одна плохая, также можно найти точку неисправности путем сравнения (конечно, процент успеха не является абсолютным, это требует опыта), таким образом, в мире нет схемы. Легенда о ремонте печатных плат.
В целом тестер используется так же, как и файл сопротивления мультиметра. Проверенное устройство или печатная плата не могут быть заряжены. Красные и черные тестовые выводы могут проверить любые 2 точки (2 контакта), чтобы увидеть график кривой VI на осциллографе. Чтобы оценить точку неисправности неисправного устройства или печатной платы, на рисунке должны быть 2 устройства одной модели или 2 точки одного положения печатной платы (графики, произведенные разными производителями одной и той же модели, будут отличаться, обратите внимание, что товар не сломан), В соответствии с емкостью (индуктивностью) тестовых конденсаторов, индуктивностей, электронных трансформаторов и т. д., выбирайте различные частоты. Выберите средний или высокий для малых конденсаторов и малых индуктивностей, а также низкий или средний для больших конденсаторов (индуктивности). Сопротивление, небольшое сопротивление-это Вертикальная диагональная линия, чем больше наклон, тем меньше сопротивление.
Ключом к применению тестера является сравнение, сравнение прошлого, сравнение точки сбоя. Сравнение устройств, сравнение точек печатной платы и сравнение диаграммы VI кривых устройств и памяти человеческого мозга, поэтому опыт очень важен. При сравнении, как правило, черный тестовый провод выбирает GND, Vss, Vdd и красные тестовые точки устройства для проверки каждой точки. Две печатные платы должны иметь одинаковую поверхность, поэтому эффективность высока, конечно, можно использовать любые две точки. Для печатных плат, с которыми часто встречаются, вы также можете проверить некоторые кривые и графики, сделать фотографии и сохранить их в случае чрезвычайной ситуации.
