Предисловие

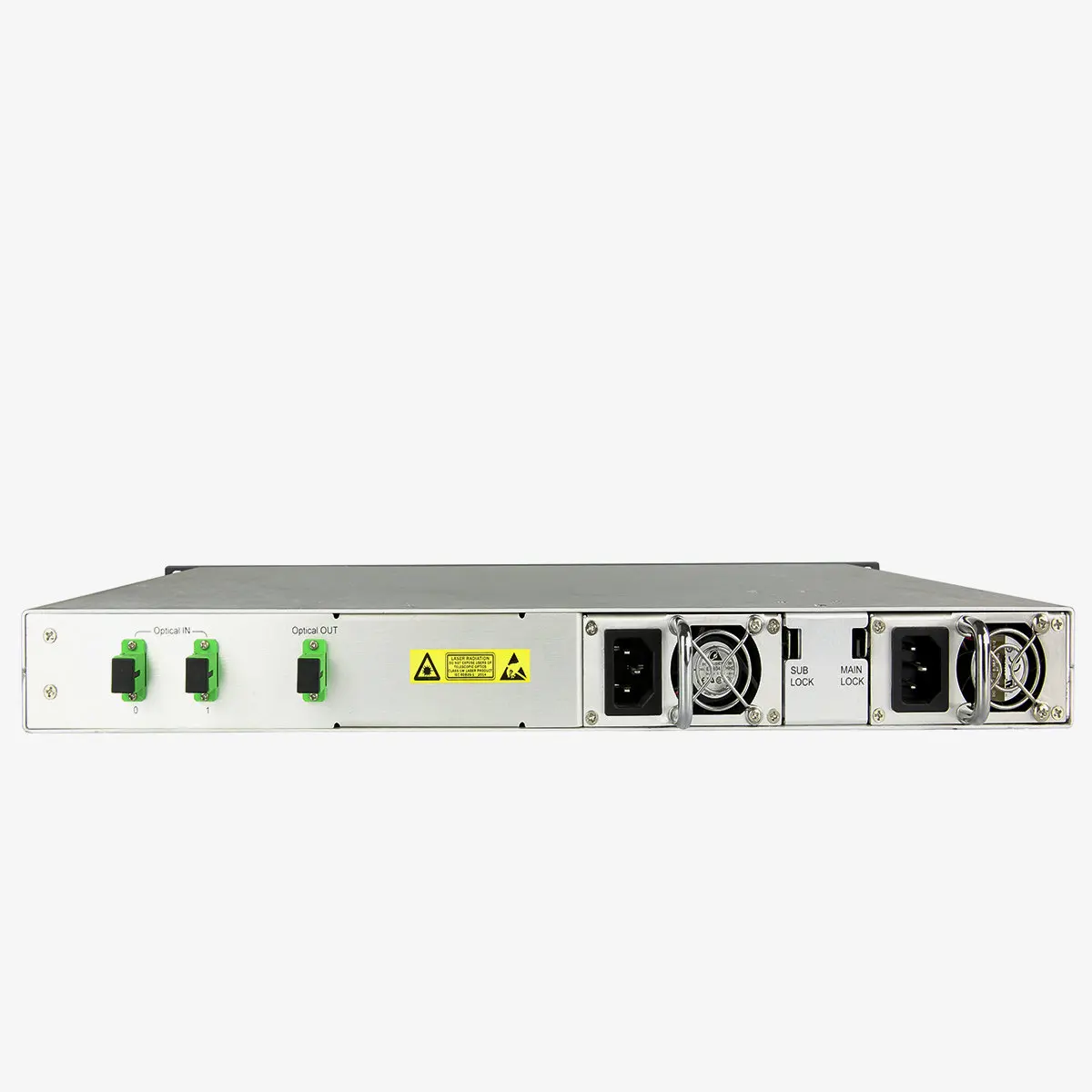

Чтобы обеспечить плавную установку и безопасную работу оборудования, пожалуйста, внимательно прочитайте это руководство перед установкой или вводом в эксплуатацию оборудования. Выполните монтаж и ввод в эксплуатацию в строгом соответствии с рабочими процедурами, указанными в руководстве, чтобы избежать ненужного повреждения оборудования. Ущерб, причиненный оператору; Если есть какие-либо вопросы, пожалуйста, свяжитесь с компанией вовремя.Специальное примечание: Erbium-dped Волоконные Усилители являются оптическими усилителями мощности. Установка и ввод в эксплуатацию должны быть выполнены профессиональными техниками. Внимательно прочитайте это руководство перед началом работы, чтобы избежать повреждения оборудования из-за неправильной работы или случайного повреждения оператора.Когда усилитель оптического волокна работает, невидимый лазерный луч будет излучается от адаптера вывода оптического сигнала, расположенного на задней панели. Порт вывода оптического сигнала должен быть предотвращен от выравнивания с человеческим телом, и оптический выходной порт не должен быть непосредственно просмотрен невооруженным глазом, чтобы избежать человеческого тела и людей. Глаза наносят постоянный ущерб!Любая операция на выходной перемычке должна быть выполнена с выключением насоса лазером. Не вставляйте и не вытягивайте выходной порт с помощью оптики. Это приведет к сгоранию головки перемычки и падению выходной мощности.При установке оптоволоконного соединителя сила должна быть подходящей, в противном случае керамическая трубка внутри адаптера может быть сломана. Как только керамическая трубка будет раздроблена, выходная оптическая мощность будет значительно уменьшена, и соединитель оптического волокна будет слегка вращаться, и выходная оптическая мощность значительно изменится.Порог открытия насоса по умолчанию составляет-12 дБм. Когда входная оптическая мощность <-12 дБм, устройство не имеет выходной мощности.Перед включением оборудования следует подтвердить, что заземляющие клеммы шасси и розетки были надежно заземлены (сопротивление заземления должно быть менее 4 Ом) чтобы предотвратить повреждение статического электричества лазерного устройства и не дать шасси заряжаться, чтобы нанести вред человеческому организму.Для обеспечения долгосрочной стабильной работы оборудования, пользователям рекомендуется настроить выделенный Источник питания переменного тока для оборудования в регионах, где Напряжение сети нестабильное или где сигнал напряжения плохой. Условные пользователи также могут настроить системы бесперебойного питания (UPS). В местах, где температура окружающей среды слишком сильно меняется или в помещении плохо (Идеальная рабочая температура окружающей среды оборудования составляет 25 °C), рекомендуется, чтобы пользователь настроил специальную систему кондиционирования воздуха для оборудования для улучшения рабочей среды оборудования.
Технические параметры
1550нм усилитель переднего сигнала.Изготовлено с малошумным оптическим приемником, предусилителем высокой мощности.Оптовый оптический транкинг в магистральных сетях.Усиленная Оптическая сеть доступа.2. ОсобенностиОптовый выбор всемирно известных брендов лазеров с низким уровнем шума, низким искажением, широким диапазоном, высокой выходной оптической мощностью.Высококачественное импортированное высокоэффективное американское корниговое эрбиевое волокно, высокая эффективность преобразования энергии.32 32-битный ARM процессор, оптическое управление точность вывода ± 0.1dBm.Дальность приема оптической мощности-10 дБм ~ + 10 дБм, оптическая выходная мощность 13 ~ 26 дБм.Опционально подключать выходные порты 1/2/4/8, что позволяет реализовать сетевую конструкцию CATV + PON.Двухмодульная структура защищены, и функциональные модули, такие как оптический передатчик, EDFA, оптический переключатель и оптический приемник, могут быть добавлены, многофункциональные могут быть реализованы.Портативная модульная структура, легко расширить функцию оборудования и обслуживания.Для всех схем управления и устройств используются высокоэффективные коммутационные микросхемы, а общее энергопотребление ≤ 10 Вт.Источник питания может осуществлять двойное горячее резервное копирование, защелкивающееся фиксированное, одно касание тяги. Напряжение 220 В и 110 В и 48 В опционально.Output питания + 0,2 ~-4dBm регулируется.Стандартный интерфейс управления сетью nmp в соответствии с протоколом управления сетью SNMP.Используйте 144*32 синий матричный ЖК-дисплей для подтверждения параметров мониторинга на месте.

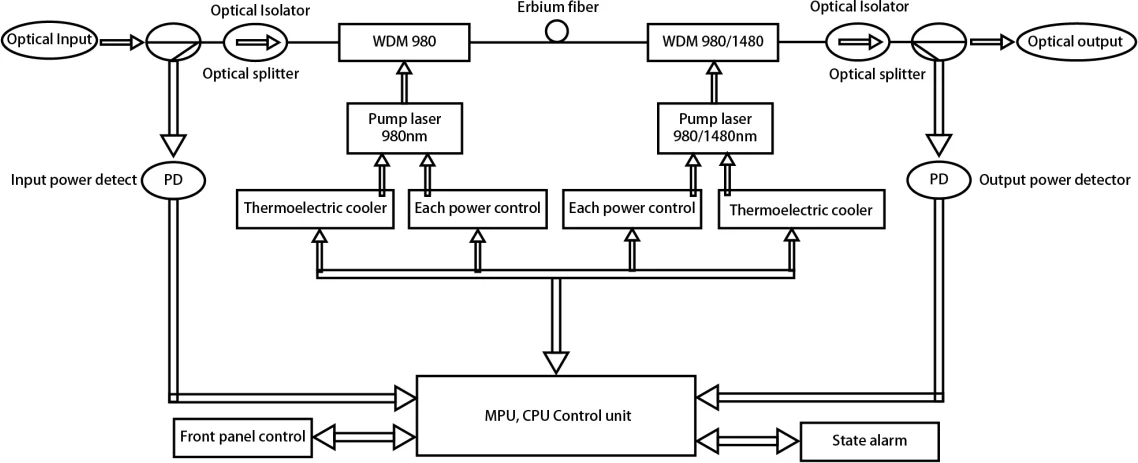

3. Принцип рисования
Технические параметры единицы товара ПримечаниеРабочая длина волны нм 1535 ~ 1565Диапазон входной оптической мощности dBm -10dBm ~ + 10dBm Номинальный вход + 3dBmДиапазон выходной оптической мощности дБм (13 ~ 26) дБмВыход стабильность мощности дБм ± 0,1Шум рисунок дБ ≤ 5,0 @ + 0dBminput,λ = 1550nmОбратная потеря входной стороны дБ ≥ 45Выходная сторона дБ ≥ 45Оптический разъем типа FC/APC (s)& SC/APC & LC/APC настраиваемыйC/N дБ ≥ 50 условий тестирования выполняются в соответствии с GT/T 184-2002.C/CTB dB ≥ 63C/CSO dB ≥ 63Напряжение питания V AC220V(160V ~ 265V) /AC110V (90V ~ 130V)/DC48V (38V- 58V)Общая потребляемая мощность W ≤ 10Диапазон рабочей температуры ℃ -5 - + 42Максимальная Рабочая относительная влажность % до 95% без конденсацииДиапазон температур хранения ℃ -30 ~ + 70Максимальная относительная влажность хранения % до 95% без конденсацииРазмеры мм 357 (Ш) * 482 (Д) * 44 (В)Размер упаковки (один комплект) мм 595 (Ш) * 490 (Д) * 120 (в)Размер упаковки (два комплекта) мм 595 (Ш) * 490 (Д) * 230 (в)
