Новейшие усовершенствованные PCM1704 XA2 параллельный выход hifi лихорадка ЦАП комплект для декодирования +-15V

PCM1704 XA2 Fever стерео аудио декодер

XA2 DAC декодер с 4 R2R PCM1704 декодер чипы моно двойной выход. Звук XA2 далек от обычного, а полнодиапазонная интерпретация великолепна и благородна.

Обзор дизайна XA2

Начиная с начала разработки этого проекта, через год качество звука полученного PCM1702x4 OP MK2 и дизайн с использованием S8 (TDA1541), используя блок питания и DA сплит-архитектуру, уменьшите небольшую вибрацию силового трансформатора при работе. Для влияния звуковых гармоник, цифровой приемник принимает CS8414, который имеет выразительную силу кристаллической компании, чтобы получить. Цифровая фильтрация принимает DF1704 с PCM1704 и цифровым фильтром DF1704 для достижения бесшовного соединения. DF1704 работает в состоянии oversampling 8X 256FS, уменьшая искажения и поддержку 24BIT 96K. Истинный голос, производительность трех сегментов звука сбалансирована, но этот реальный голос, как правило, не приемлем для человеческого уха. С учетом этого, мы начинаем с чувства слуха, и на этапе настройки, мы должны добавить некоторые позитивные улучшения, такие как увеличение толщины промежуточной частоты, И изменение q-значения LPF, чтобы ослабить высокочастотный звук вырезанного уха. Для слухового устройства он обладает достаточным разрешением, прозрачностью, плотностью, низкой частотой и хорошей глубиной звукового поля, что преследует каждый игрок. Общее качество звука XA2 можно описать с точки зрения благородной атмосферы. Оригинальное желание использовать чип PCM1704 заключается в том, что многие клиенты сделали хорошие запросы. Чтобы удовлетворить это требование, мы не выбрали дешевую и легкую в покупке PCM179X серии, CS439X, AK4xxx Серии DA или того же уровня ES9018, 9028, И непосредственно используется старейший чип R2R's PCM1704 имеет очевидные преимущества для музыкального представления. Для достижения необходимой звуковой производительности используется большое количество аудио компонентов, WIMA, ERO, ELNA и других аудиоконденсаторов, PHILIPS VISHAY 1% высокоточные резисторы. Хотя коаксиальное волокно XA2 поддерживает только выборку 96K, оно может поддерживать до 192K после добавления модуля USB. Поддерживает воспроизведение аудиофайлов в основных форматах, таких как WAV, APE и FLAC. WAV, APE, FLAC и другие файлы аудиоформата разнообразны. XA2 обеспечивает Модернизированный интерфейс USB для легкого подключения к ПК и мобильным устройствам. Звук хороший или плохой, не может использовать какой-либо чип DA только с машины, какой компонент лихорадки используется, более важно, это общий дизайн PCB, включая макет, направление сигнала и т. Д., разделенное, подразделенное на PCB трассировку, это особенно важно для взаимных помех компонентных рангов. XA2 тщательно рассматривается в этих конструктивных деталях и соответствует правилам проектирования. С хорошей конструкционной основой, текущая цена XA2 имеет непревзойденное соотношение цена/производительность, и звук прямой PK в 2-3 раза больше его значения. Мы уверены в этом.

PCM1704-это чип R2R-based DA, который интегрирует архитектуру сигнала Bi CMOS для устранения биполярного нулевого нелинейности. 24-bit R-2R шаг перегрузок по току преобразования DA структуру, которая использует точные резисторы, для того, чтобы создать точность источник постоянного тока, который обеспечивает широкий динамический диапазон и ультра-низкий уровень искажений. PCM1704-это выходной ток типа D/a, который улучшает иммунитет выходного сигнала и предоставляет пользователям более аналоговые варианты дизайна.

PCM1704 использует a + 5 В и обеспечивает инвертирующий контакт с очень низким энергопотреблением из-за его внутренней конструкции. Он был широко использован на этих классических компакт-дисков или DAs года, таких как Mark Levinson, Pu Shi, Mai Jingtu, CARY, Yiya, KRELL, золотой кубик Японии и так далее. Текущая цена этих машин по-прежнему высока.

Характеристики звука XA2:

Благородная и великолепная полнополосная производительность, большая динамическая звуковая полевая конструкция, средне-высокая частота над шелковистым гладким, четким звуковым изображением, высокая плотность детализации, низкочастотное твердое и плотное.

Официальная версия распродажи посылка:

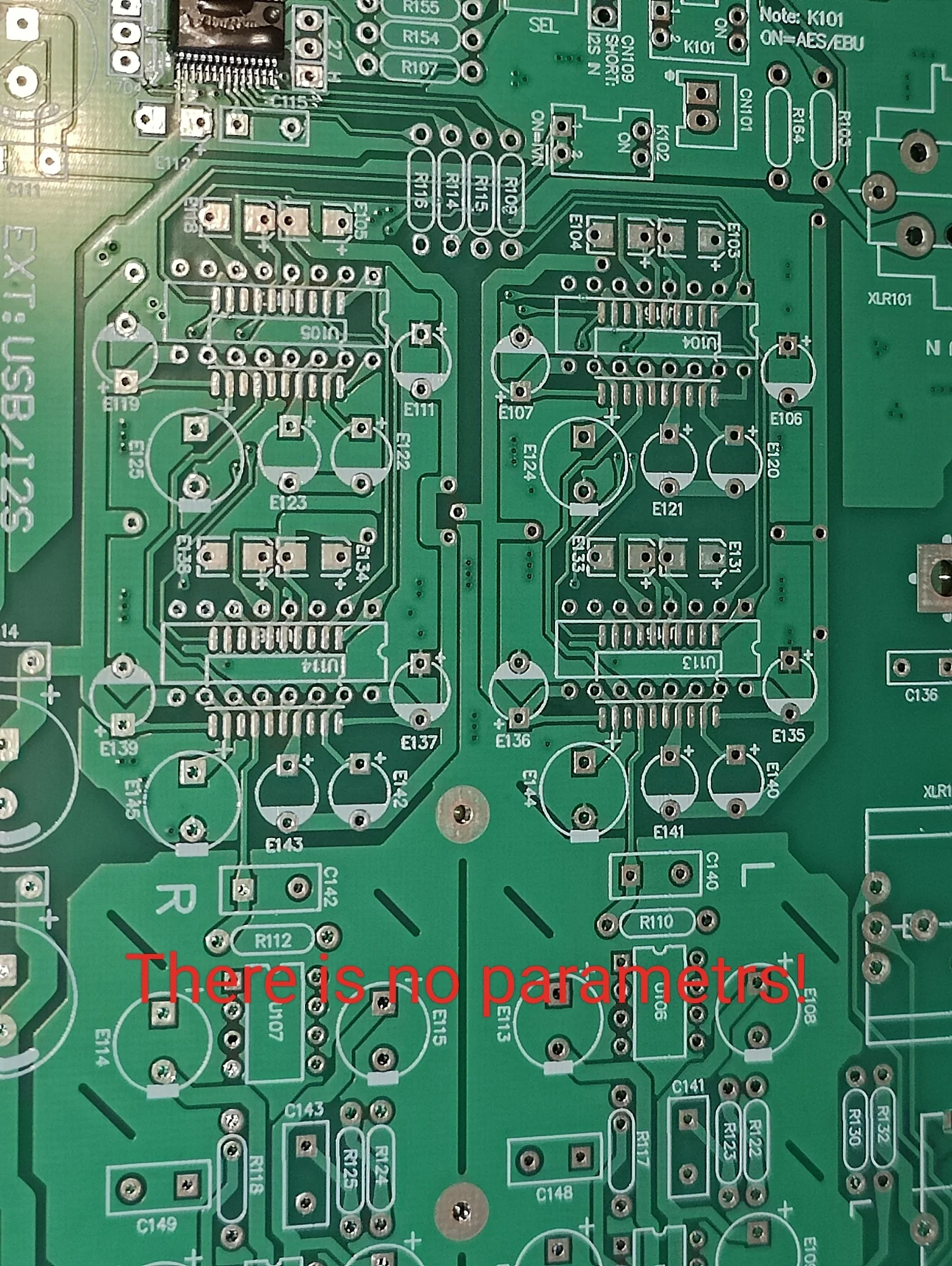

Посылка 1: PCM1704 XA2 PCB + комплект сопротивления. Этот комплект содержит только 2 шт. печатной платы PCM1704 XA2 (мощность + D / A) + соответствующая посылка резистора. Резисторы изготовлены из высокоточных металлических пленочных резисторов PHILIPS 1/4W 1%. Плата питания также доступна с отдельной полосой питания для переключения на различные трансформаторы.

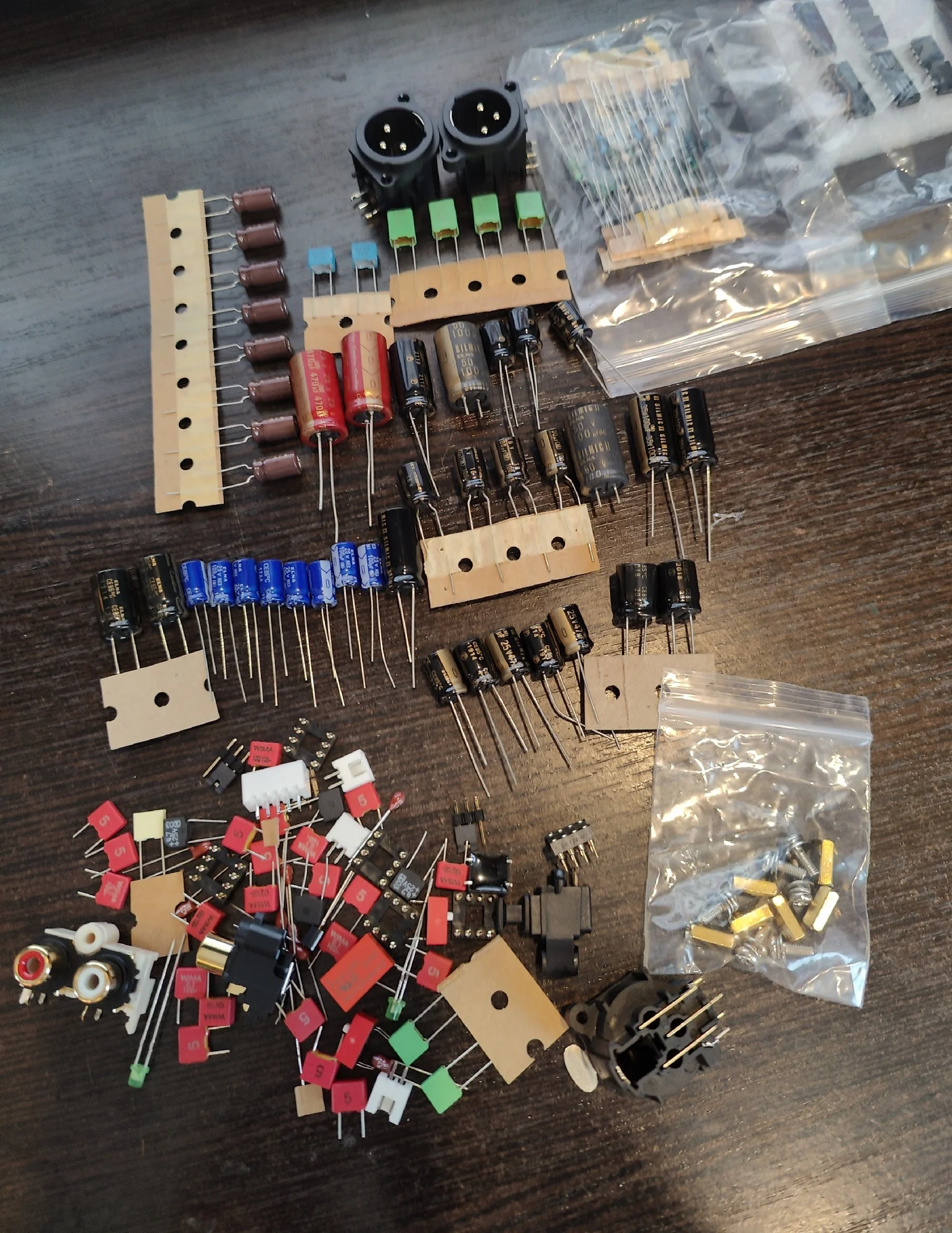

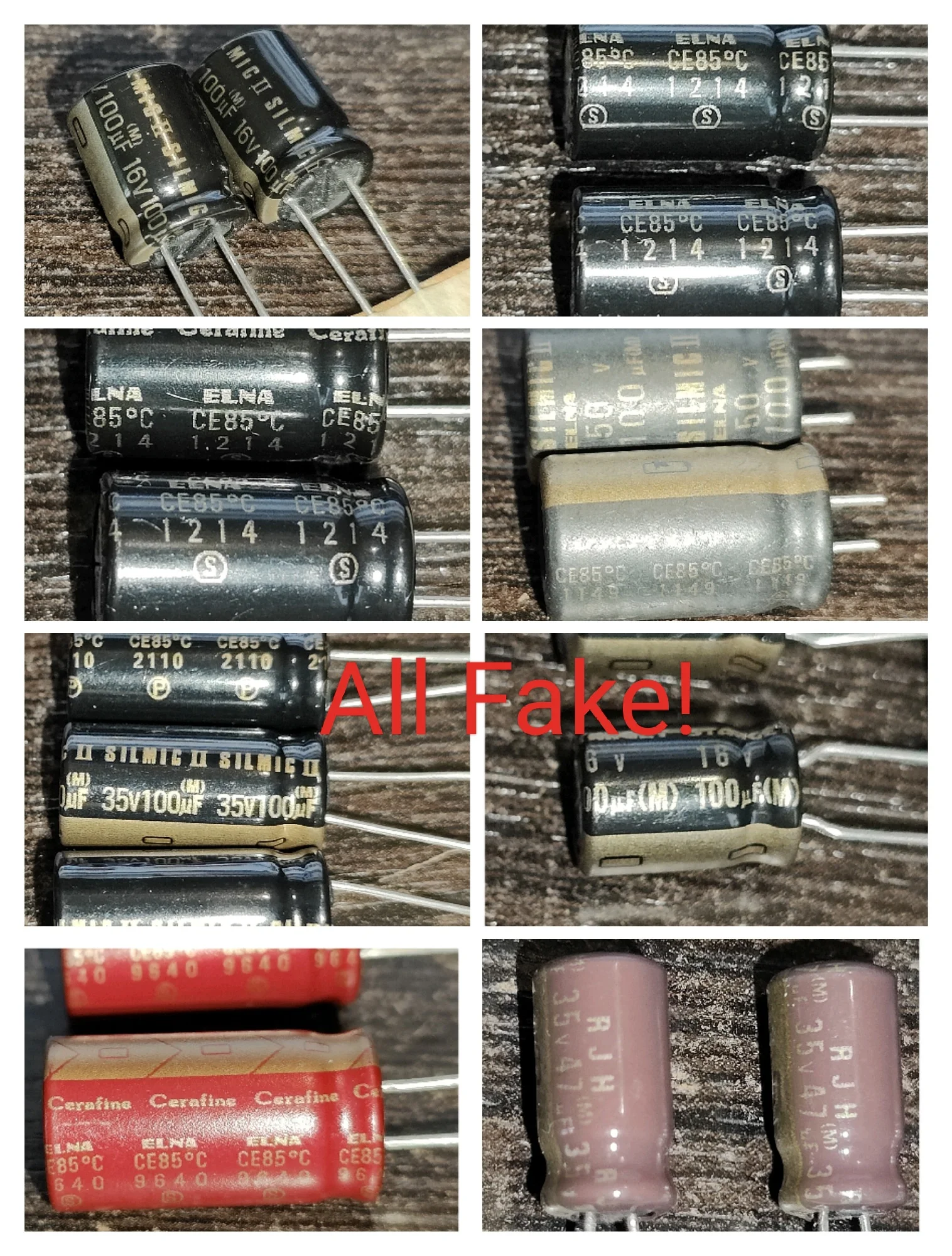

Посылка 2: Стандартный комплект PCM1704 XA2. В комплект не входит чип PCM1704 * 4 и не входит силовой трансформатор + шасси. Все другие компоненты включены

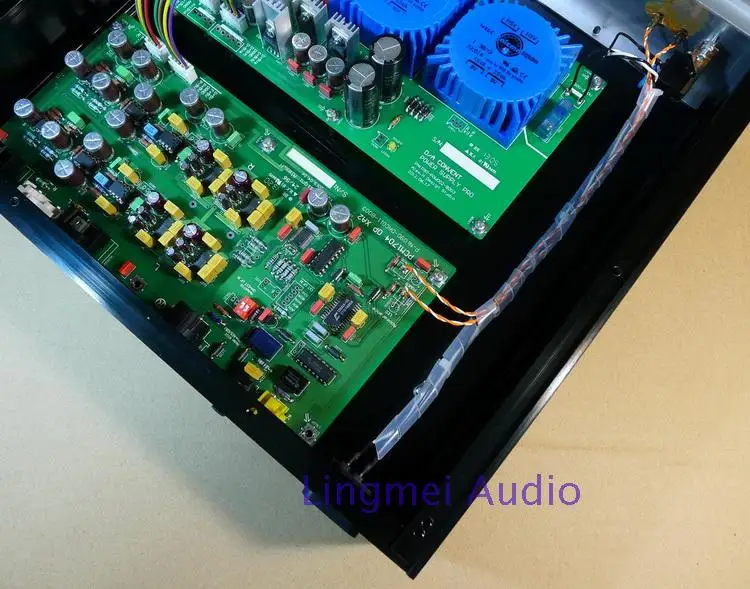

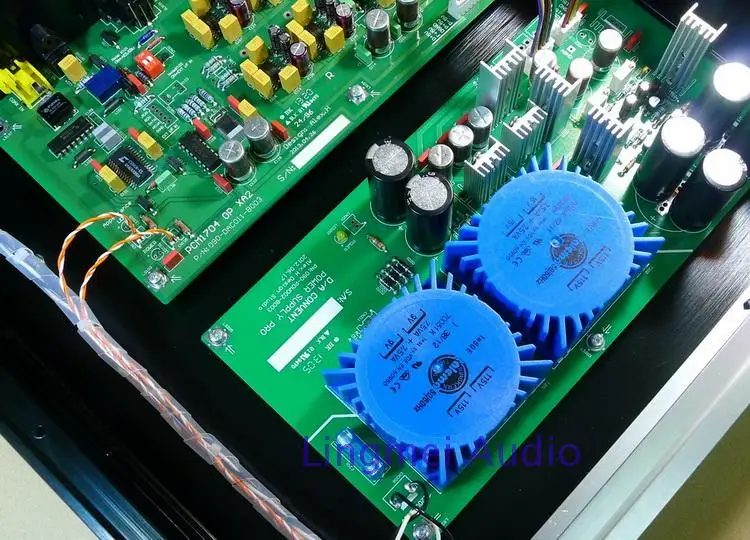

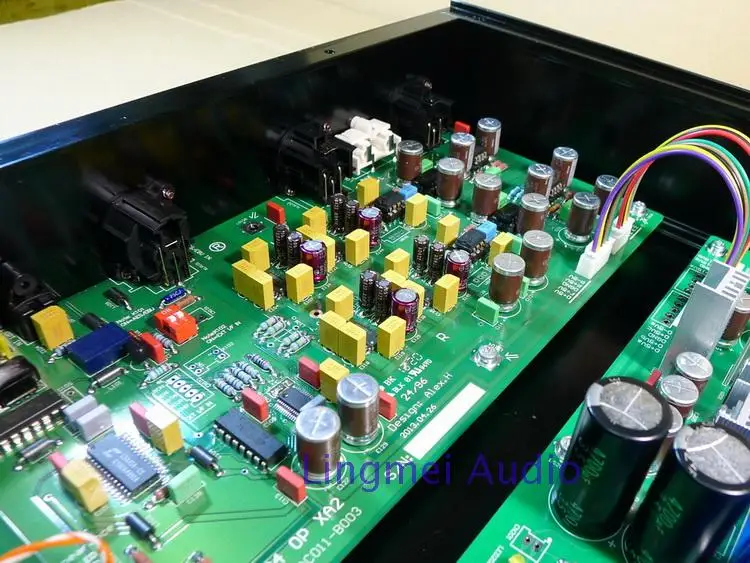

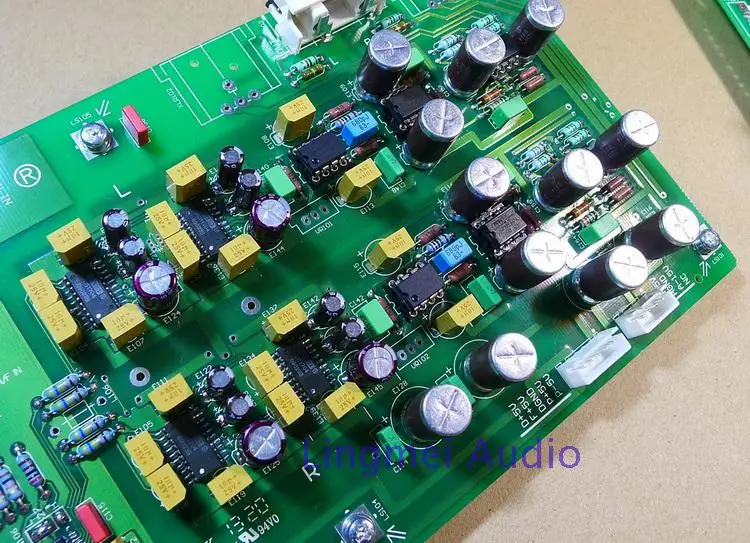

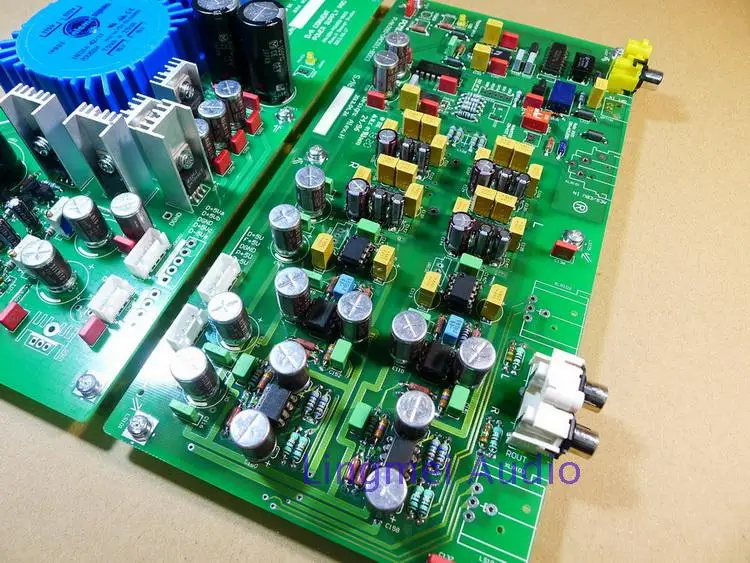

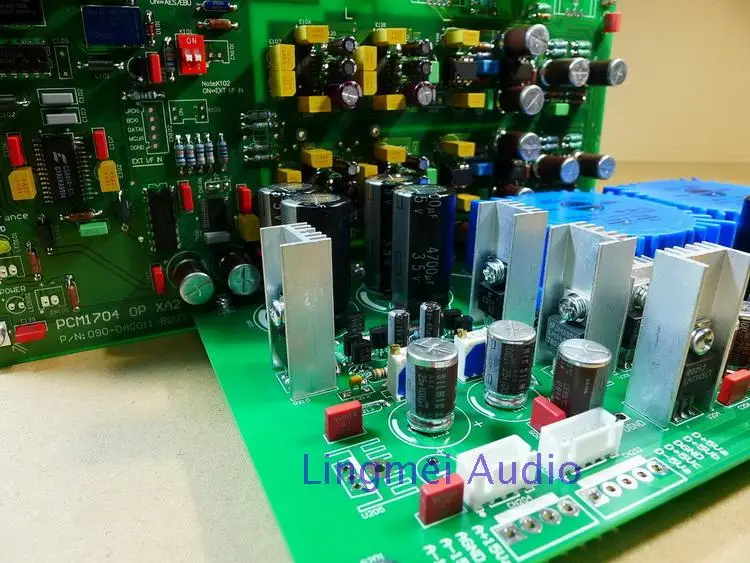

PCM1704 XA2 делает реальный снимок:

Производство и отладка:

1. Поскольку плата D/A не имеет конструкции источника питания, вы можете сделать часть питания сначала после получения. Поскольку PCM1704 является дорогостоящим, после завершения сварки, после проверки, проверка мощности может измерить Нормальное напряжение каждой группы, прежде чем вы сможете получить доступ к D/A. Плата питания обеспечивает 6 комплектов Выход постоянного тока, а выходное напряжение должно быть таким же, как на бортовой этикетке. U205 (7915) не нужно сваривать.

2. Плата спроектирована с двумя переключателями циферблата. Переключатель на цифровом балансе находится близко к разъему 2P (вкл: ВКЛ = AES/EBU), И переключатель на входе I2S находится близко к разъему 5P (вкл: ВКЛ = I2S) IN). После завершения производства два выключателя не подключены, по умолчанию используется коаксиальный или оптоволоконный вход.

3. Когда плата питания и плата D/A подключены, паянное гнездо не может быть изменено. После завершения производства, необходимо проверить ключ. Если шнур питания не подключен, существует опасность сжигания IC!

4.XA2 использует два набора напряжения переменного тока: набор двойных 15-18 в, набор двойных 9-12 В интегрированных плат питания с использованием трансформатора TALEMA 15-25 Вт, непосредственно припаянный на печатной плате. Независимая плата питания и интегральная схема питания точно такие же, за исключением того, что положение установки трансформатора опущено и больше вариантов трансформатора размещены.

5. Когда установлен радиатор, он может быть установлен без изоляции, потому что PCB уже разработан, чтобы избежать его. Не вызовет короткого замыкания. Можно добавить тепловую смазку

6. Полярность электролитического конденсатора не может ошибаться. Небольшие конденсаторы не может быть установлена неправильно, особенно в том, что касается 47N (0,047 мкФ) конденсатор с алюминиевой крышкой из CS8412 PLL pin-код.

7. Сделайте D/A, вы можете сначала припаять пластырь, CS8414, DF1704, PCM1704

8. Больше геймплея: PCM1704 XA2, потому что это двухсторонняя конструкция, вы можете использовать 2 или 4 PCM1704. Просто измените сопротивление IV соответственно.

Отладка:

1. Проверьте тестовый источник питания. После того, как вся машина сварена, тщательно проверьте схему установки. Проверьте, чтобы избежать ошибок компонентов, короткого замыкания и виртуальной пайки. После проверки проблемы сначала выполните отладку платы питания и передайте напряжение, соответствующее (входному трансформатору). Измеренный Выход постоянного тока должен быть таким же, как на этикетке PCB. +-15 в аналогового раздела может быть настроен для регулировки выходного напряжения до +-15 в.

2. Цифровая часть: 3 группы + 5 В, 1 группа-5 В. Аналоговая часть: (дискретный источник питания) 1 группа + 15 В, 1 группа-15 в (регулируется до +-15 в)

3. Измерение напряжения: после тестирования источника питания Напряжение одной платы питания является нормальным, подключите плату D/a с проводом и не подключайте все ic в первую очередь. В это время проверьте выходное напряжение платы электропитания правильно (точка тестирования напряжения на плате электропитания, выход) рядом с гнездом), проверьте все напряжения без изменения, если есть изменения, должно быть короткое замыкание, вы должны найти изоляцию.

4. DF1704 27 футов SR0, эта нога должна регулировать наклон цифрового фильтра, Внешнее соединение-гнездо CN106. После завершения изготовления припой укорочен до двух точек 27, Н.

5. После включения питания IC не должен иметь перегрева. В это время выход RCA может быть протестирован с помощью мультиметра. Нормальный выход не требует постоянного тока. В это время вы можете получить доступ к сигналу и нормально слушать его.

6. Специальное примечание: при включении питания не подключайте кабель питания между платой питания и платой D/A. Из-за ошибки во времени контакта, op amp будет перевернут на чип декодера и приведет к повреждению.

Дизайн вывод

PCM1704 является крупномасштабным DA R2R архитектуры. XA2 имеет изгой прослушивания и не может быть пропущен.
