MT7668AU-это высокоинтегрированный одиночный чип, который встроен в двухдиапазонное беспроводное радио LAN 2*2 и радио Bluetooth. Он поддерживает проект стандарта IEEE802.11ac и обеспечивает самую высокую скорость PHY до 867 Мбит/с, предлагая богатое функциями беспроводное подключение и надежную пропускную способность от длительного расстояния. Он включает Bluetooth EDR и LE radio, которые соответствуют Bluetooth v2.1 + EDR,v3.0,andv5.0 + BLE.
3,2Электрические характеристики и технические характеристики
Товар
Описание
Название продукта
BL-R7668RD3
Основной набор микросхем
MT7668AU
Хост-интерфейс
USB2.0/USB3.0
Стандартный
IEEE802.11a,.11b, IEEE 802,11g,IEEE 802.11n,IEEE802.11ac
FТребованияДиапазон
2,4ГГц~ 2,4835ГГц5,12 ГГц ~ 5,825 ГГц
Тип модуляции
802.11a:CCK, DQPSK, DBPSK
802.11b: CCK, DQPSK, DBPSK
802,11 г: 64-QAM,16-QAM, QPSK, BPSK
802,11N:64-QAM,16-QAM, QPSK, BPSK
802.11ac:256-QAM,64-QAM,16-QAM, QPSK, BPSK
Рабочий режим
Инфраструктурная, специальная
Скорость передачи данных
1,2, 5,5, 6,11,12,18,22,24,30,36,48,54,135150, до 867 Мбит/с
Спектр распространения
IEEE 802.11b: DSSS (диапазон прямого распространения)
IEEE 802,11g/n:OFDM (ортогональное деление частоты
Мультиплексирование)
IEEE802.11ac:OFDM(Ортогональное деление частоты
Мультиплексирование)
Чувствительность@ PER
1 м:-95dBm @ 8% за
6 м:-90dBm @ 10% за
11 м:-86dBm @ 8% за
54 м:-74ДБм @ 10% за
135М:-70ДБм @ 10% за
433 м:-51dBm @ 10% На
Мощность RF (типичная)
18ДБм @ 11b,16ДБм @ 11g,15dBm @ 11a,15ДБм @ 11n, 13ДБм @ 11Переменный ток
Тип антенны
Подключение к внешней антенне через разъем IPEX
Расстояние передачи
Крытый 100 м, открытый 300 м,СогласноМестныеОкружающая среда
Размер (Д * Ш * В)
27*17.7* 3,0 мм (Д * Ш * В),Допуск по уровню поверхности: ± 0,15 мм
Источник питания
3,3V+/-0,4 V
Энергопотребление
Режим ожидания65mA@3.3V,
Режим TX 2G 450mA@3.3V; Режим TX 5G 625mA@3.3V
Источник часов
40 МГц
РабочийТемпература
-10°CДо + 50°C
Температура хранения
-40°C ~ +125°C

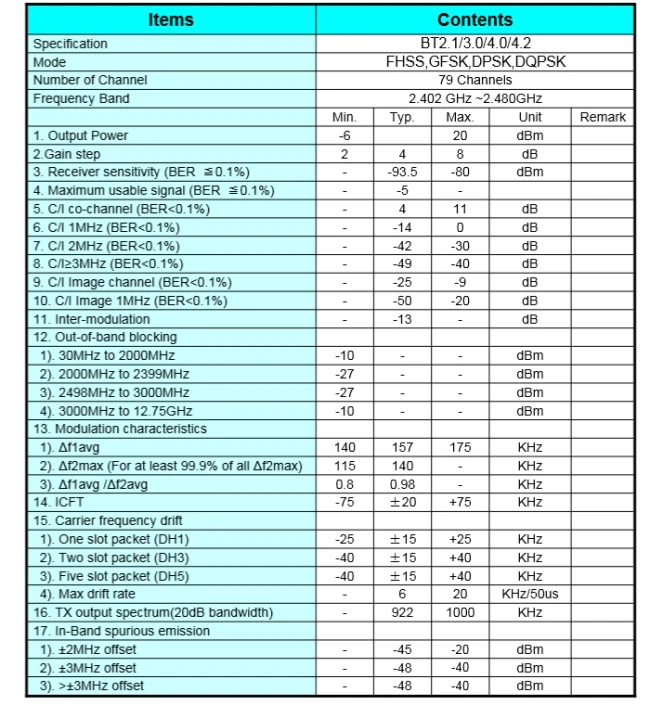

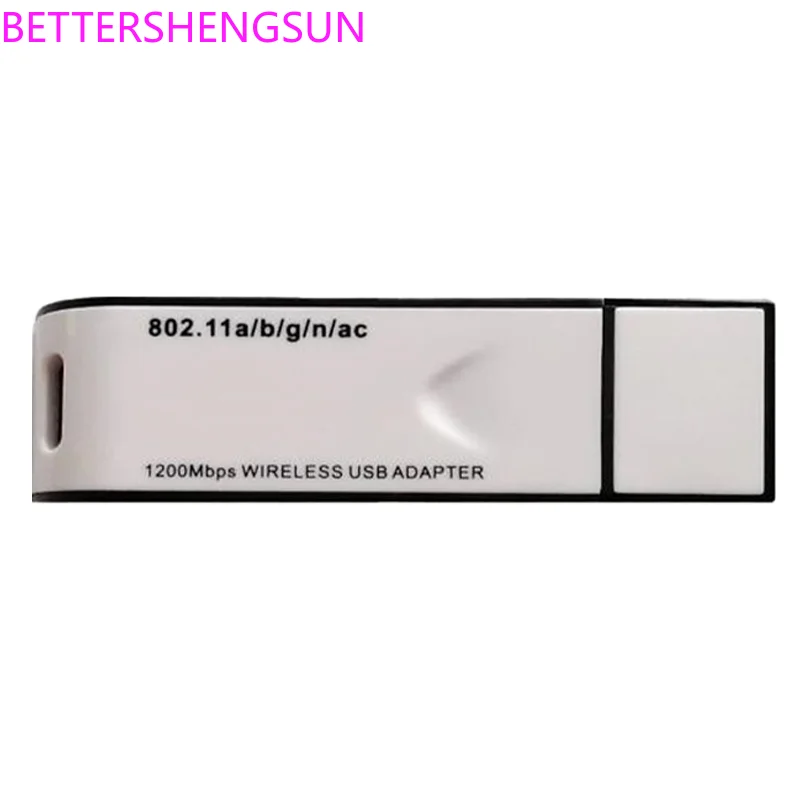

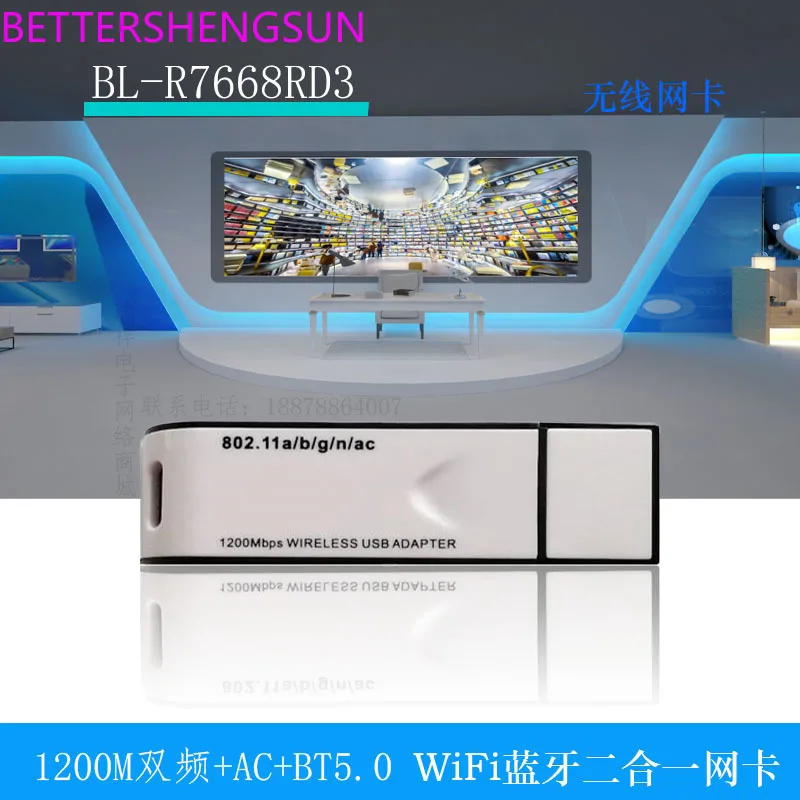

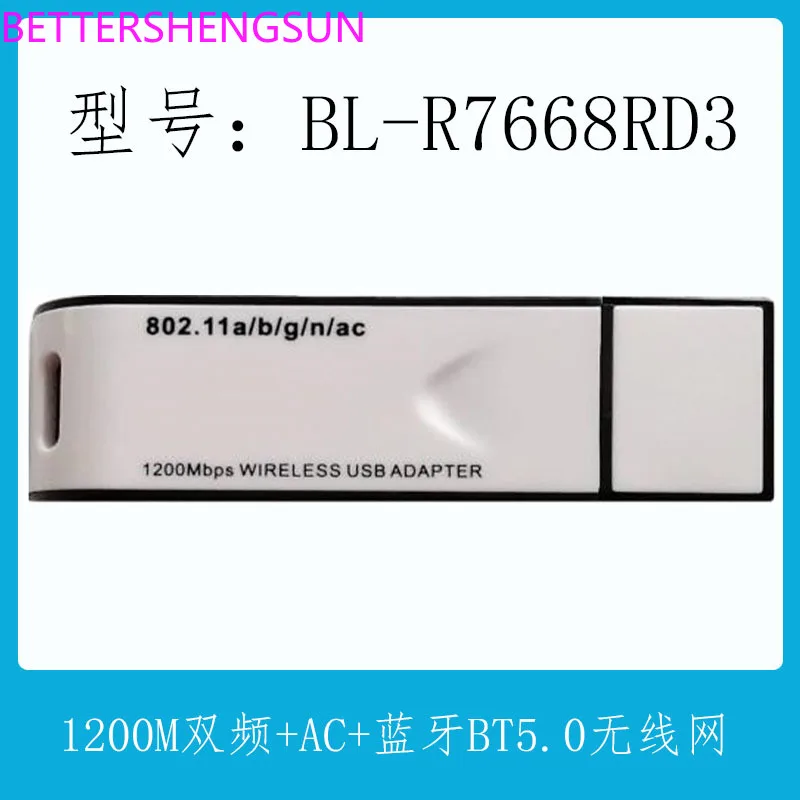

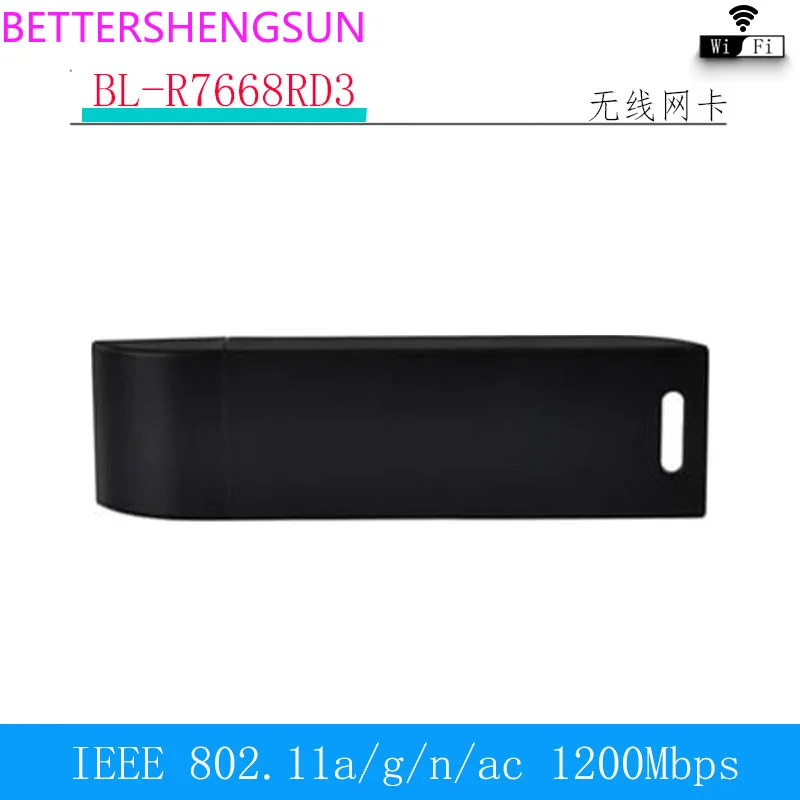

2.5Фото продукта
Топ
Нижняя часть

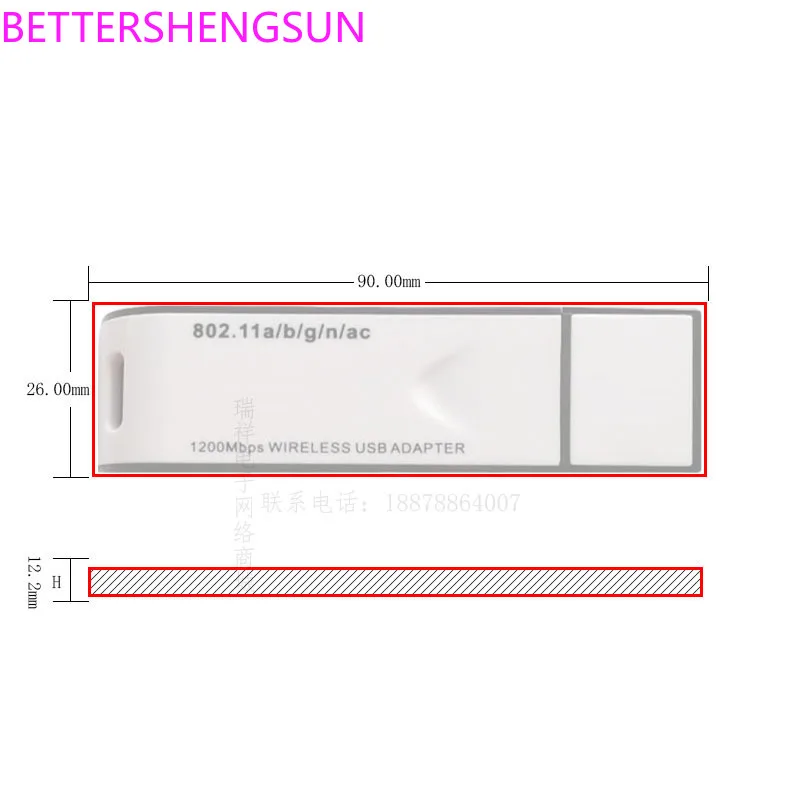

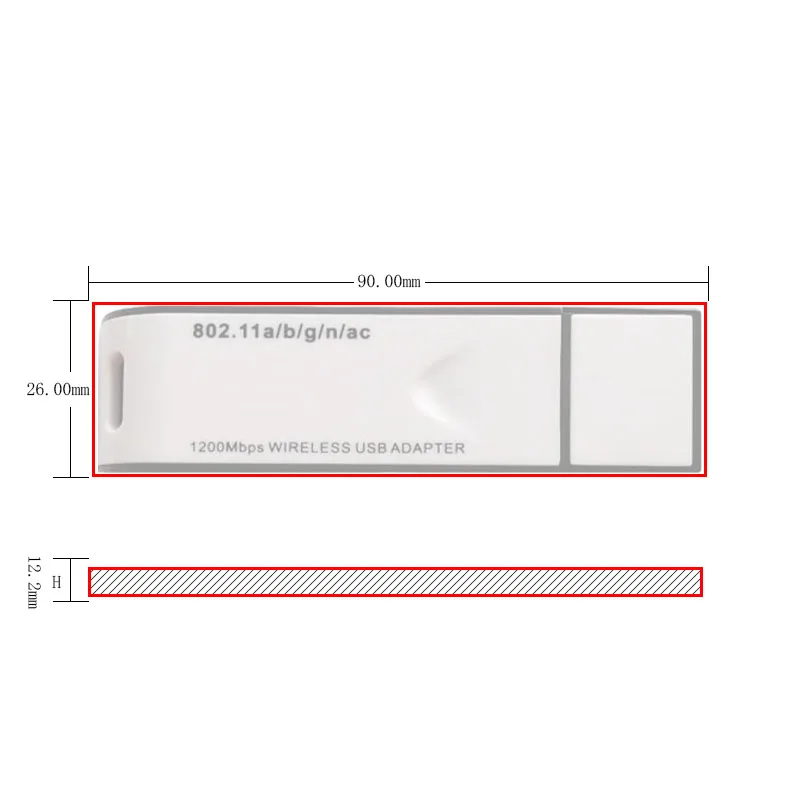

2.6 Механическая Спецификация
Размер модуля: стандартный (Ш x В):90 × 26 × 12,2 мм ; Допуск:+-0.5 мм
3. Поддерживаемая платформа
Операционная система
CPU Framework
Драйвер
WIN2000/XP/VISTA/WIN7/WIN10
Платформа X86
Включить
LINUX2.4/2,6
ARM, MIPSII
Включить
WINCE5.0/6,0
ARM ,MIPSII
Включить
