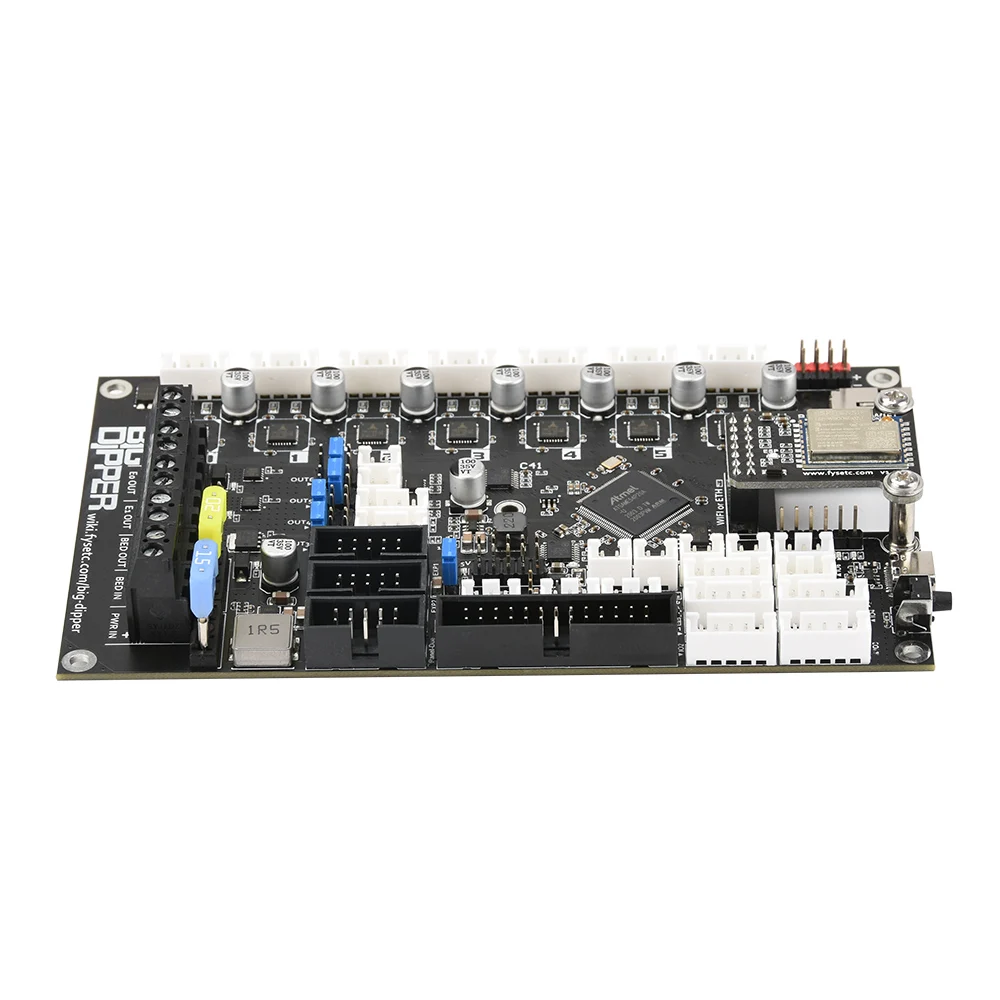

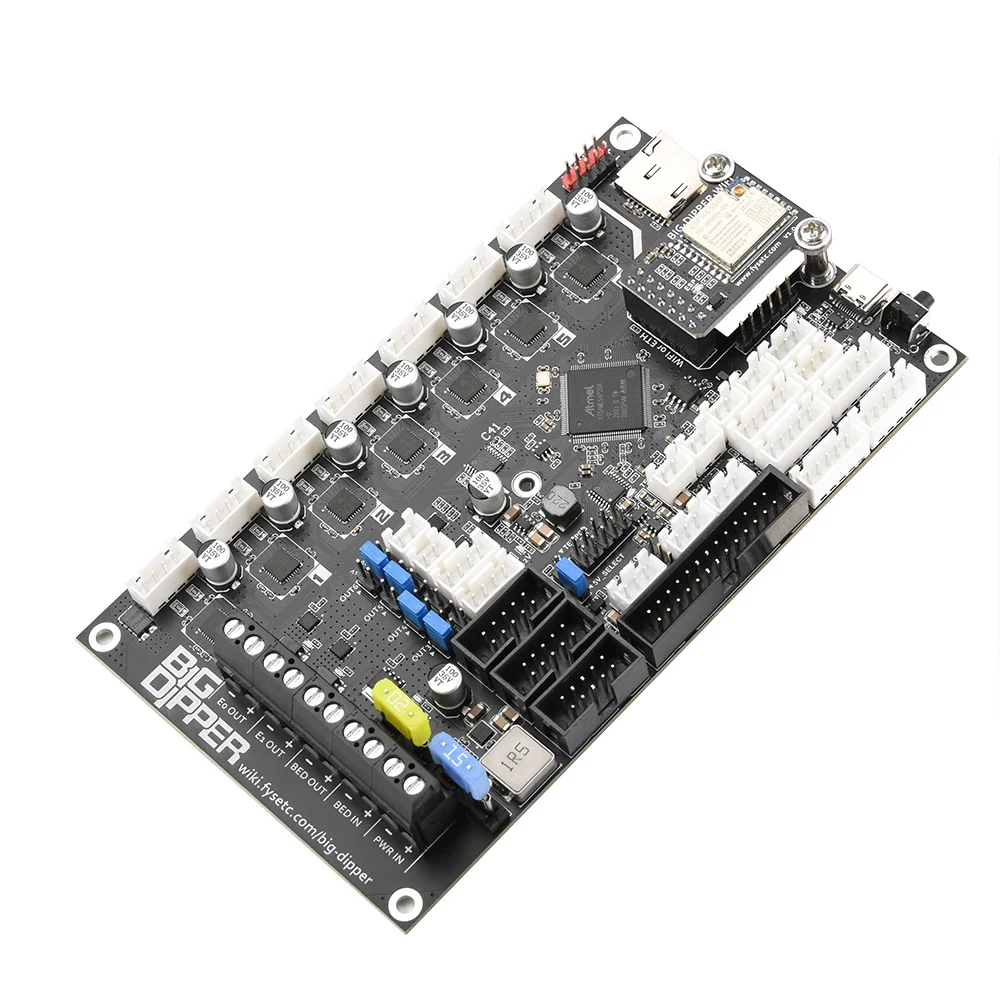

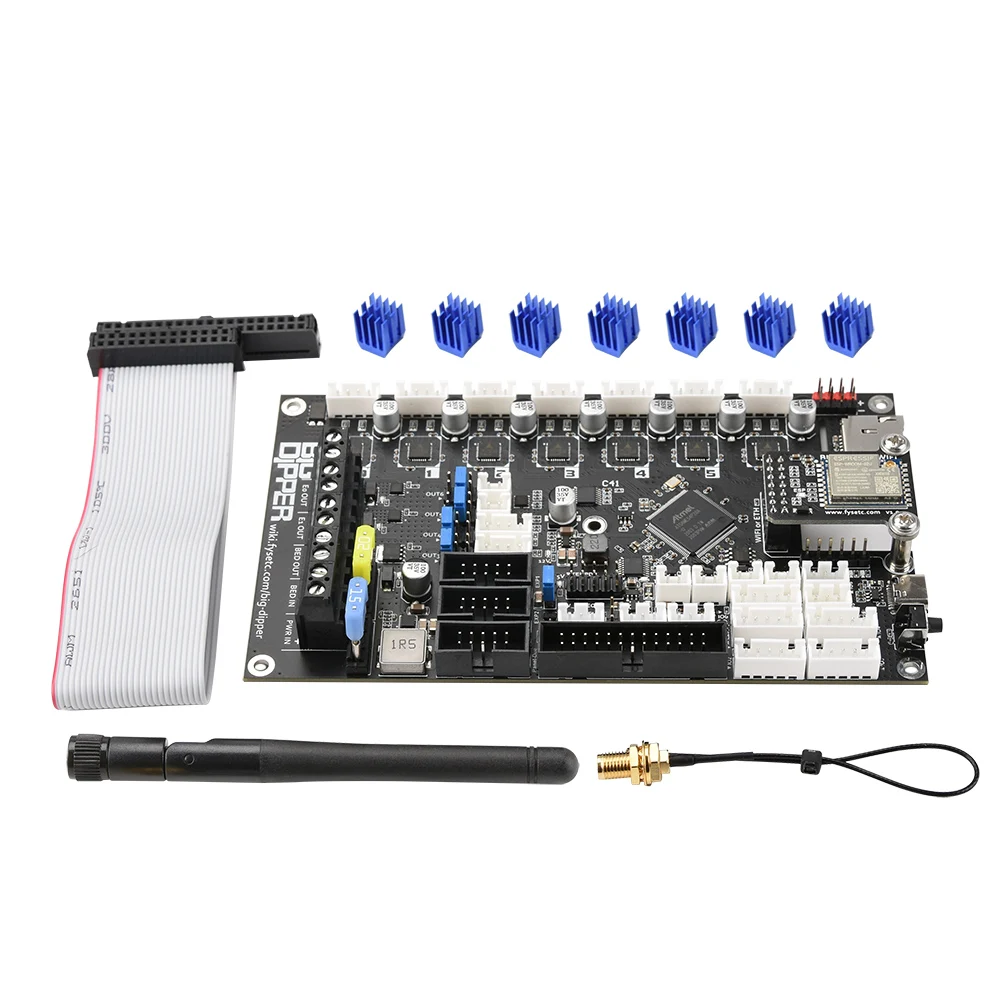

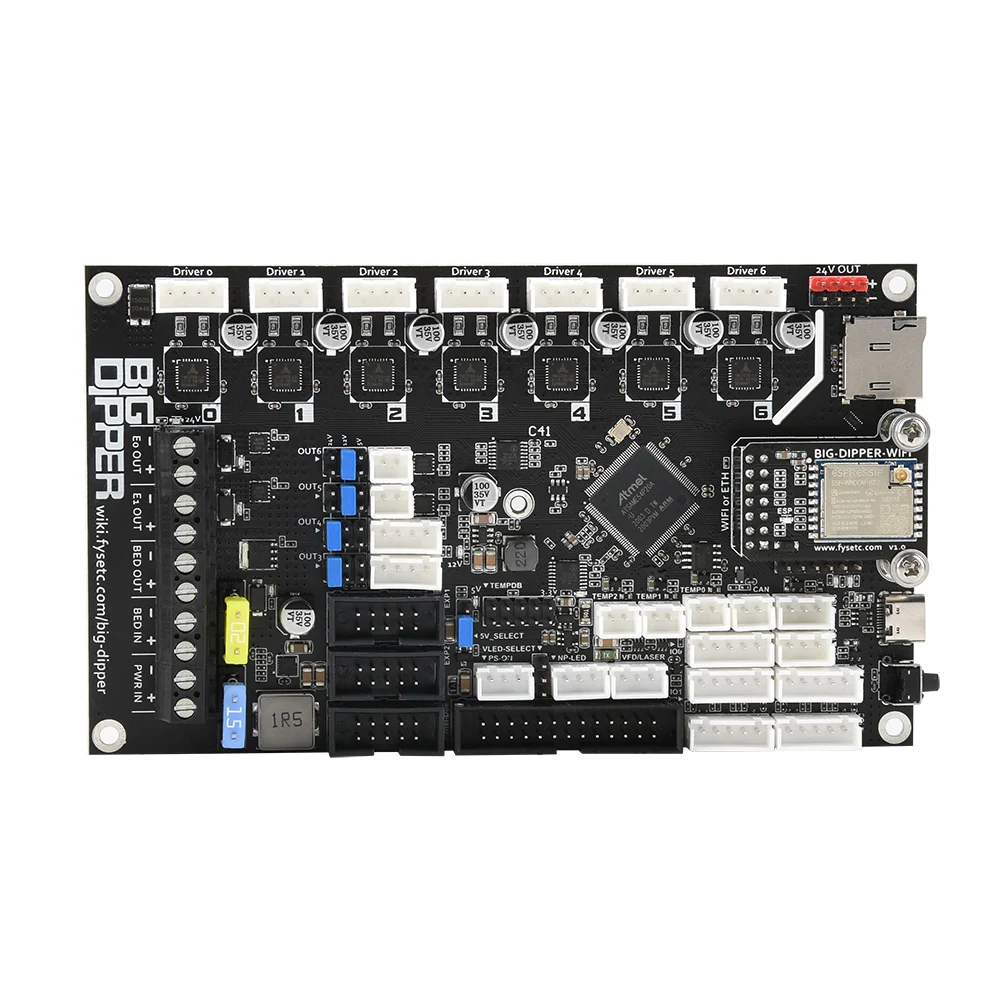

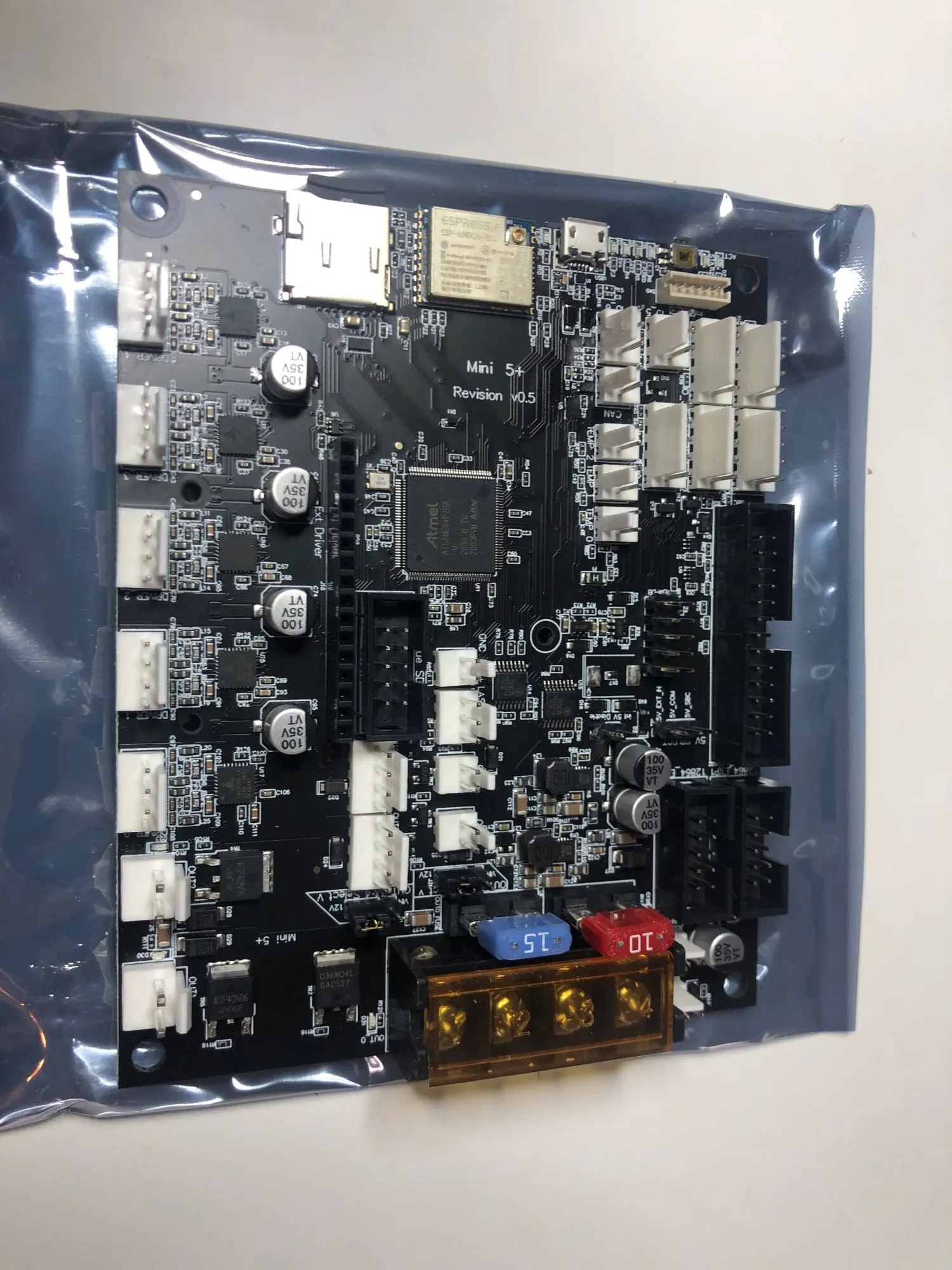

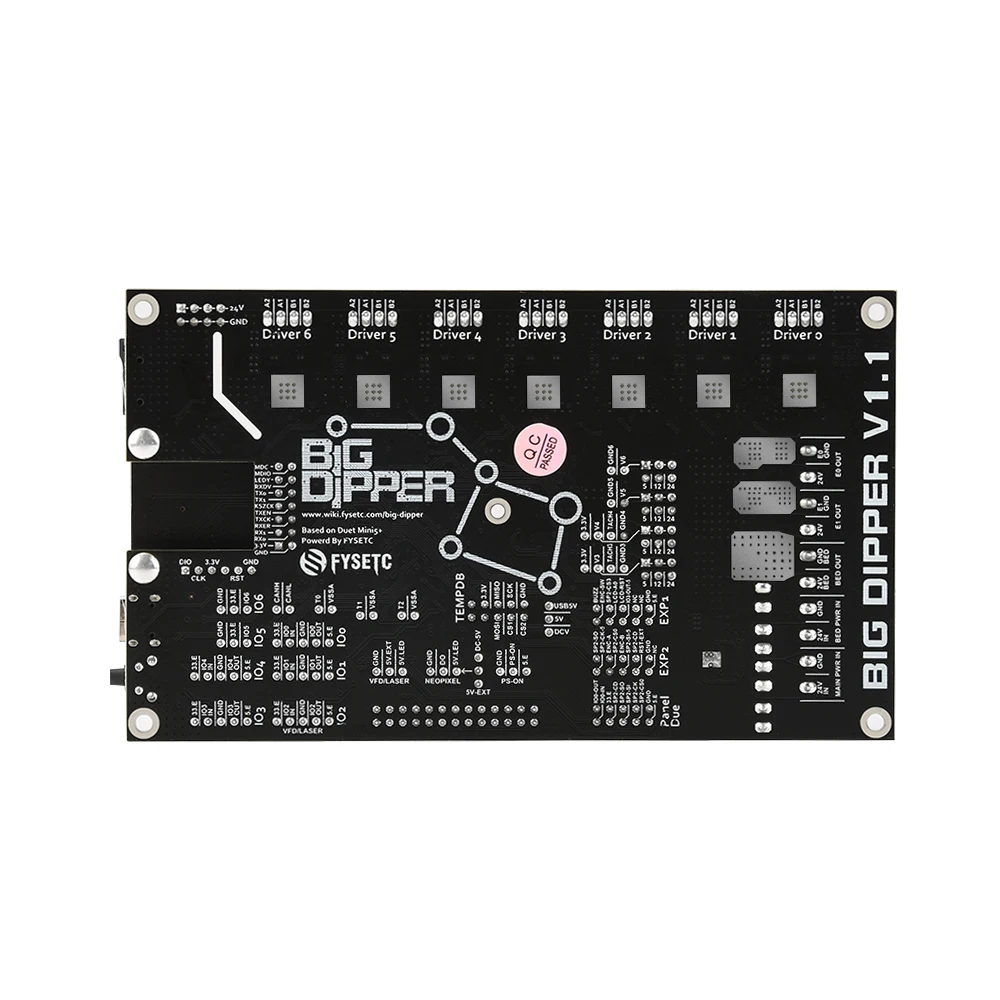

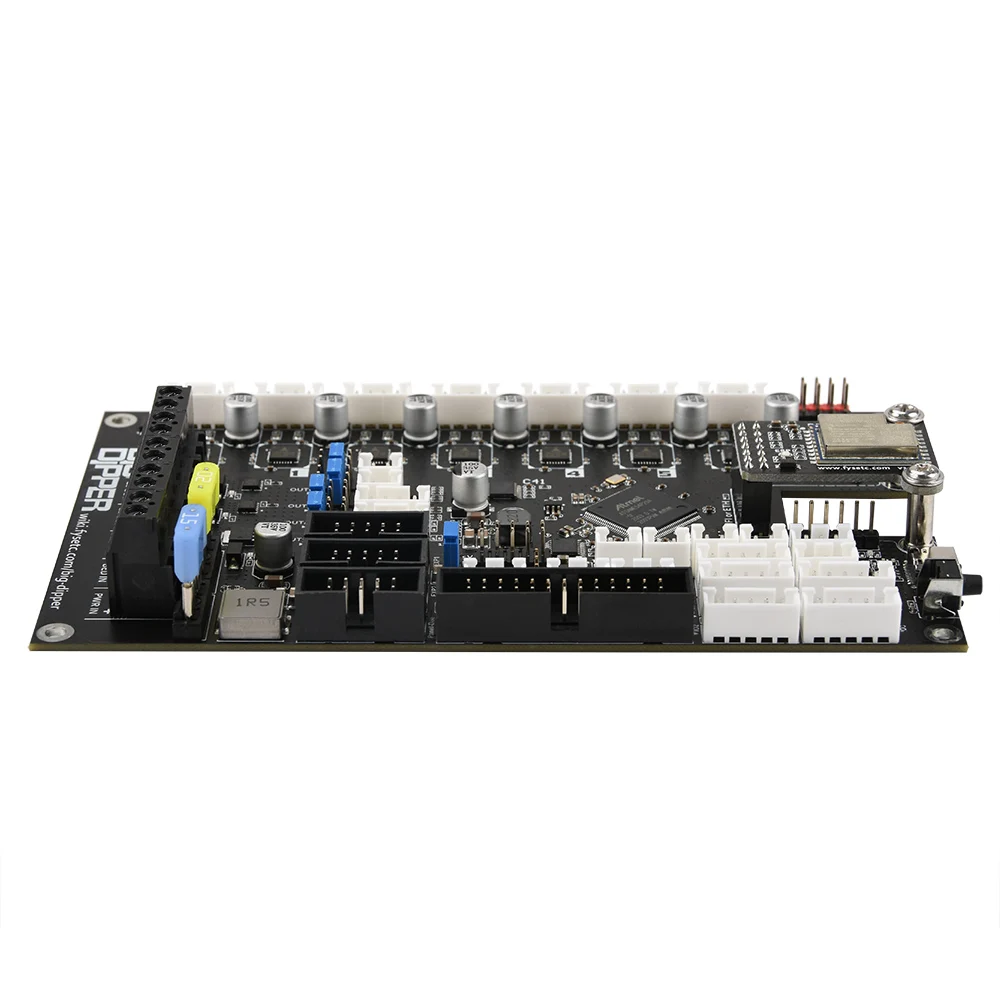

FYSETC Big Dipper Board Duet 3 Mini 5 + обновленная материнская плата с Wi-Fi, плата управления для 3D-принтера Voron BLV, 3D-принтер с ЧПУ

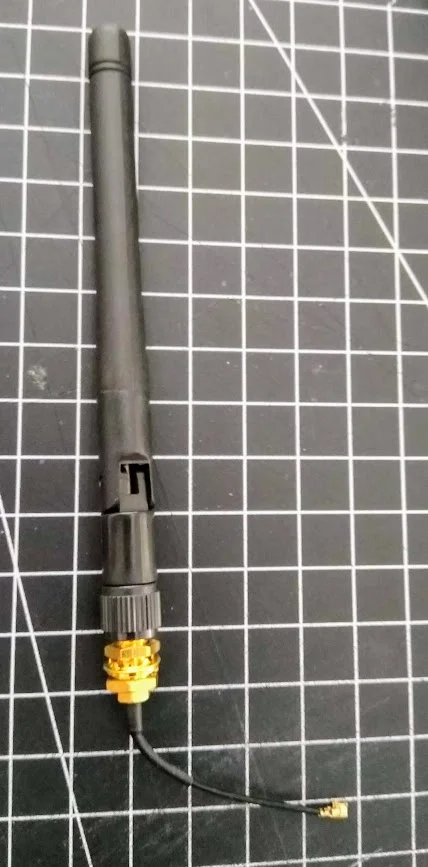

Big Dipper-это комбинация duet3 mini5 + и Mini 2 +. Его основной контроль и распределение штифта полностью соответствуют mini5 +, а прошивка mini5 + может использоваться напрямую. В то же время, блок питания и защита IO были модернизированы в определенной степени, чтобы сделать его более безопасным. Переключение между версией Wi-Fi и версией Ethernet может быть осуществлено путем замены модуля. WiFi поддерживает внешнюю антенну.

На основе передовых экологии СБР прошивки и бортовой 7-ми осевой (7xtmc2209) Комиссия может быть легко настраивается в различные модели, как, например, Voron серии, модели с несколькими осями z, модели dual x и т. Д.

Размер: 148,5x87 мм

На основе same54p20 (arm cortex M4 @ 120 МГц), он полностью совместим с duet3 mini5 +

Бортовой 7-way tmc2209 шаговый двигатель привода

Входная/Выходная полная защита телевизоров IO

Максимальный вход 28 в, 12 В @ 2A DC-DC (12 В вентилятор питания), 5 в @ 8A DC-DC (источник питания для raspberry pie и системы), два 3 3V@0.6A LDO (источника питания для MCU и 3,3 V периферийные устройства соответственно)

Два автомобильных предохранителя для входа в горячую кровать и главного ввода питания

С помощью разъема xh2.54 функции каждого интерфейса полностью соответствуют mini5 +

7x мощности с ШИМ выходом MOSFET (1 для горячей кровати, 2 для горячего конца, 4 для вентилятора,)

Reprap скидка умный контроллер совместимые розетки, Exp1 и exp2. Он поддерживает монохромные дисплеи, такие как 200412864.

Uart1 raspberry PI row needle (включая 5 в @ 5A источник питания)

2x4 ряда булавки вывести на внешнюю карту памяти SD Модуль

На плате TF слот для карты

Разъем USB Type-C

3 входа термистора/PT1000 и поддержка 2 входов термопары PT100 через дополнительные дочерние платы.

Версии Wi-Fi и Ethernet

CAN-FD шина, которая поддерживает следующее поколение Расширительных плат Duet3D, смарт-инструментов и пользовательских дополнений.

Настройте принтер и обновите прошивку через веб-интерфейс.

Поддерживаются все общие геометрии 3D принтера

Поддержка широкого спектра Z зондов, включая ИК-зонд DC42's Z и умный эффектор Duet3D Для delta принтеров.
