10-DOF IMU модуль датчика для Raspberry Pi Pico, бортовой ICM20948 и LPS22HB чип
10-DOF IMU модуль датчикаДля Pico
Включает в себя 9 оси движения Сенсор ICM20948 и бароцептор LPS22HB
Особенности с первого взгляда
ВPico-10DOF-IMUЭто модуль расширения IMU для Raspberry Pi Pico. Он включает датчики, включая гироскоп, акселерометр, магнитометр, бароцептор и использует шину I2C для связи.
В сочетании с Raspberry Pi Pico, его можно использовать для сбора данных об чувствительности окружающей среды, таких как температура и барометрическое давление, или для легкого DIY робота, который обнаруживает движение жестов и ориентации.
Стандартный Raspberry Pi Pico header, поддерживает Raspberry Pi Pico series
Бортовой ICM20948 (3-осевым гироскопом, 3-х осевой Акселерометр, а 3-осевой магнитометр) для обнаружения motion, ориентации, и магнитных полей
Барометрический датчик давления OnboardLPS22HB для определения атмосферного давления окружающей среды
Поставляется с разработанными ресурсами и руководством (примеры Raspberry Pi Pico C/C + + и MicroPython)
Технические характеристики
Рабочее напряжение
5 В
Акселерометр
Разрешение: 16 битДиапазон измерений (настраиваемый): ± 2, ± 4, ± 8, ± 16 гРабочий ток: 68.9uA
Гироскоп
Разрешение: 16 битДиапазон измерений (настраиваемый): ± 250, ± 500, ± 1000, ± 2000 °/секРабочий ток: 1,23 мА
Магнитометр
Разрешение: 16 битДиапазон измерения: ± 4900µTРабочий ток: 90uA
Бароцептор
Диапазон измерения: 260 ~ 1260hPaТочность измерений (обычная температура): ± 0,025hpaСкорость измерения: 1 Гц-75 Гц

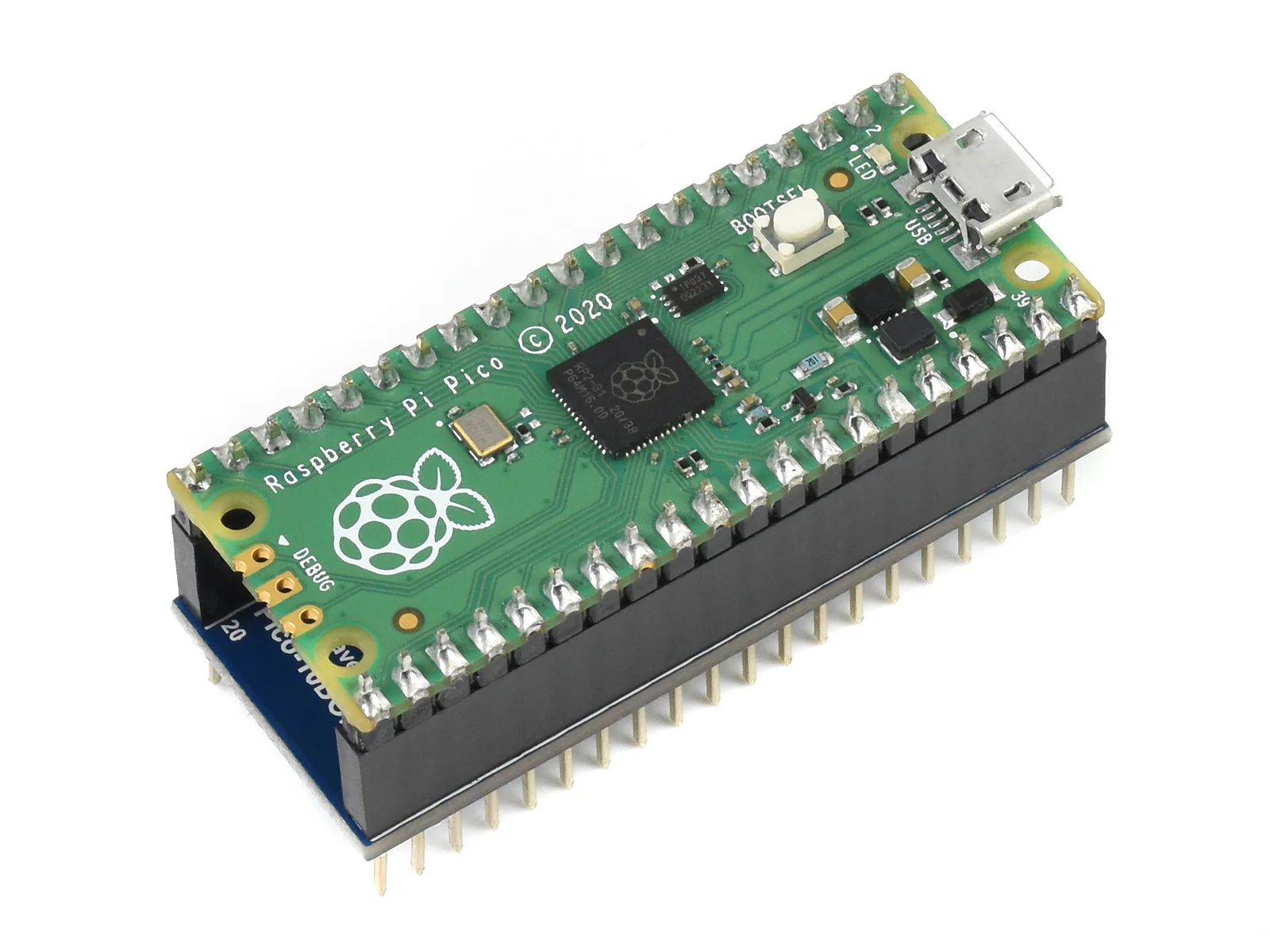

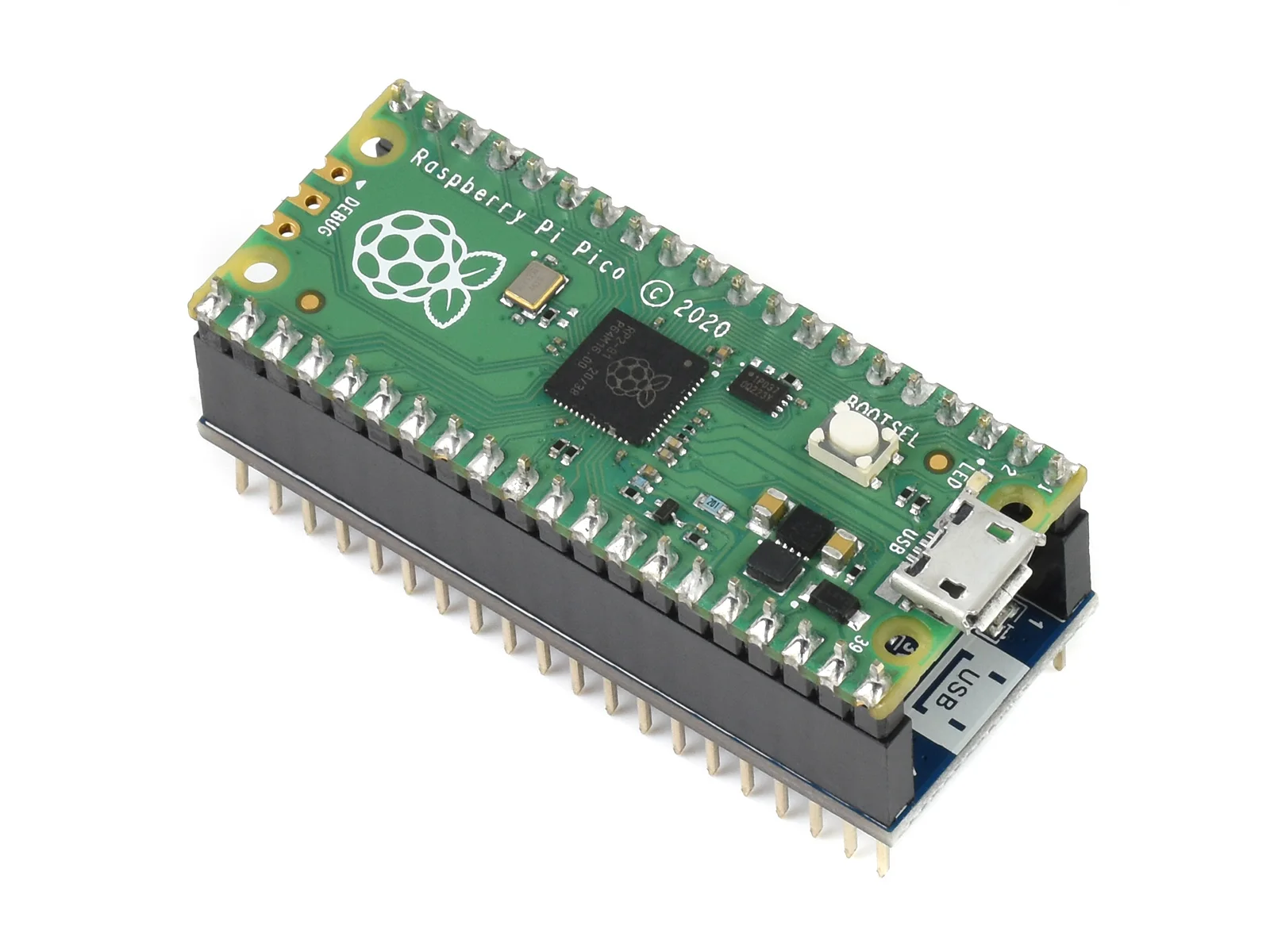

Совместимость с Raspberry Pi Pico Header
Бортовой штыревой разъем для прямого крепления к Raspberry Pi PicoШтабелируемый дизайн
Raspberry Pi PicoНе входит в комплект.

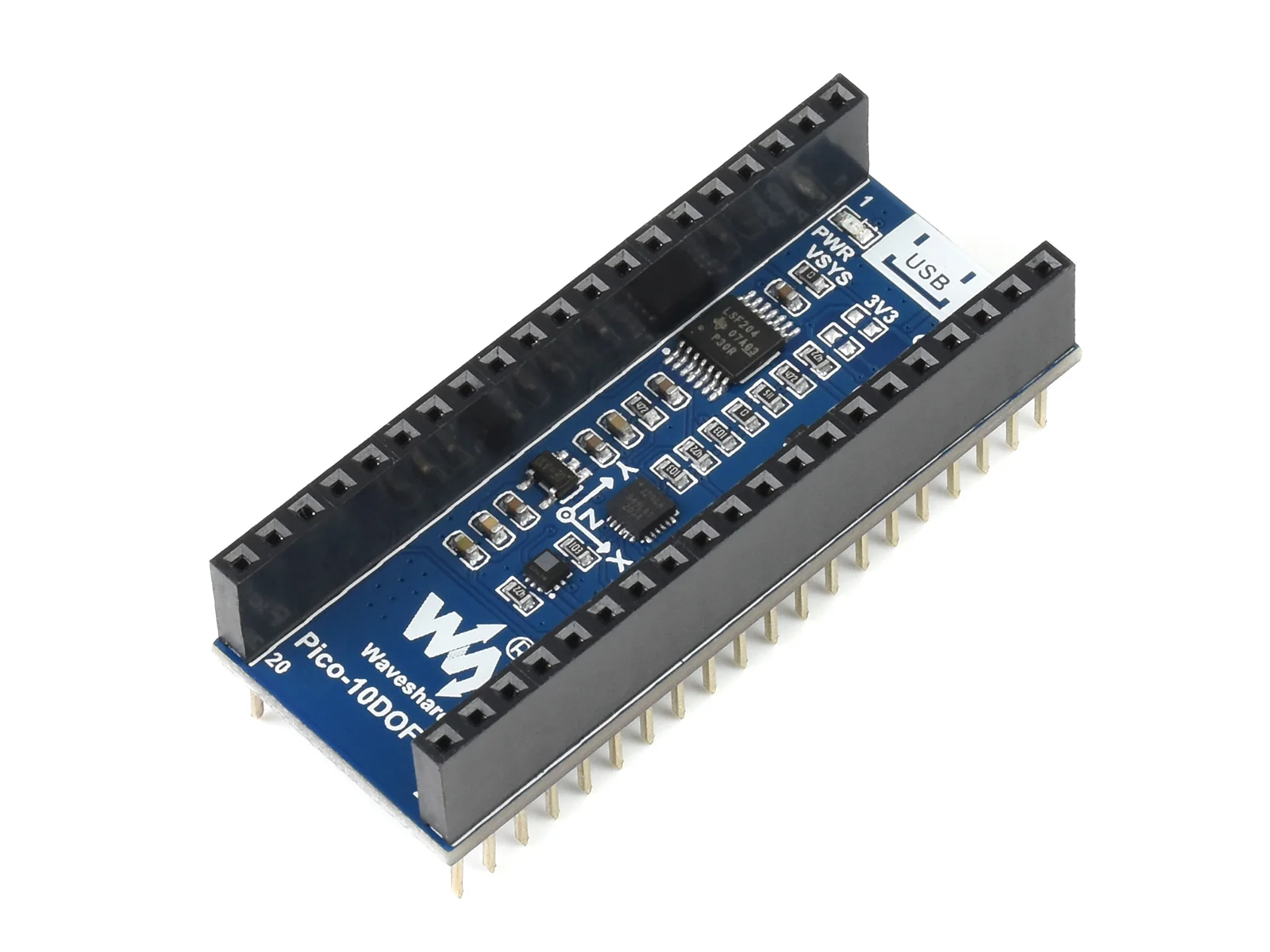

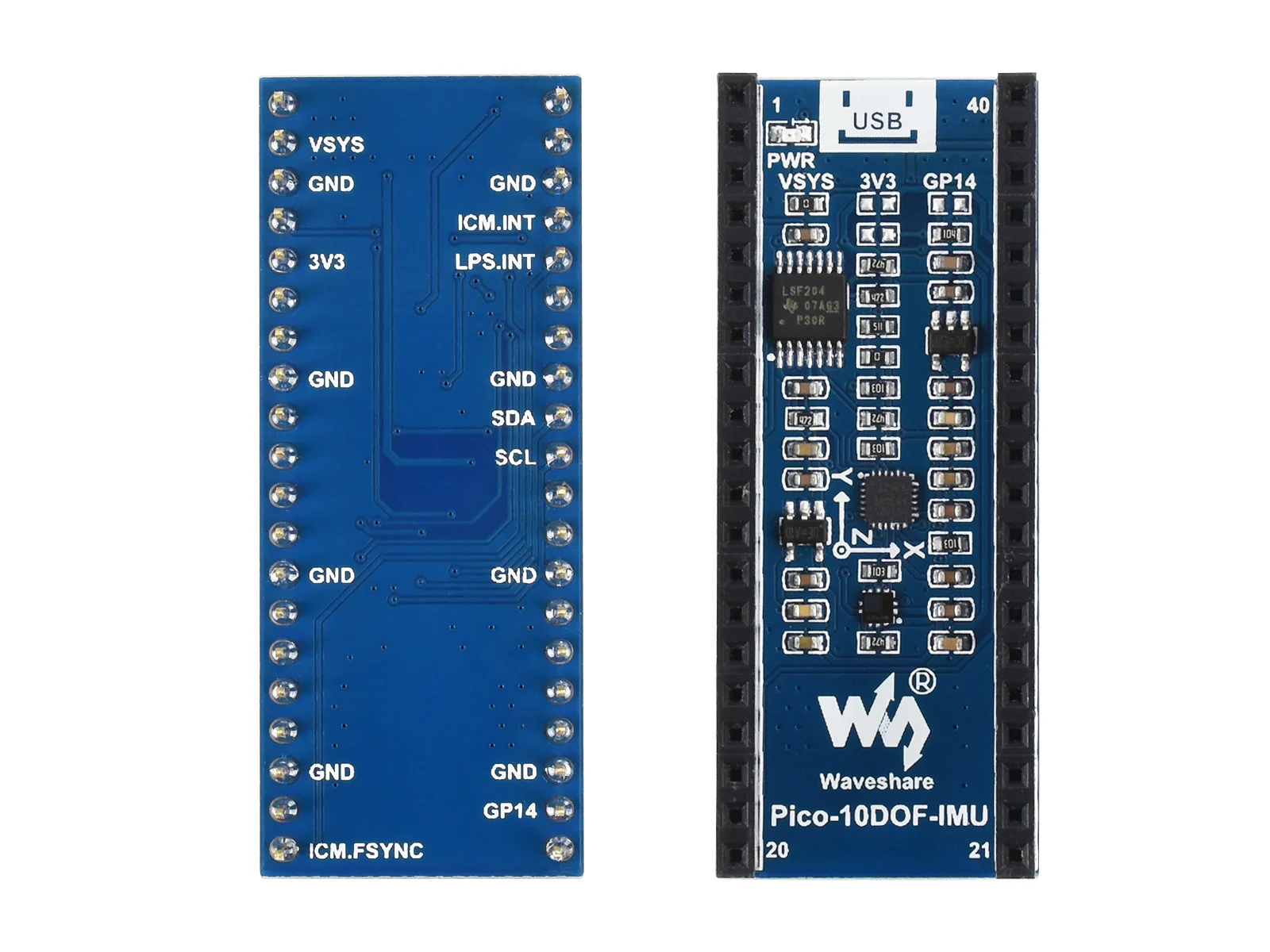

Что на борту
ICM209489-осевой датчик движения, I2C автобус
LPS22HBБарометрический датчик давления, шина I2C
RT9193-333,3 V линейный регулятор напряжения
LSF0204PWR4-канальный переводчик напряжения
RT9193-181,8 V линейный регулятор напряжения
Индикатор питания
Raspberry Pi Pico headerДля крепления к Raspberry Pi Pico, Штабелируемый дизайн
Посылка
Вес:0,01 кг
Pico-10DOF-IMU x1
