Плата усилителя TZT Wondom 2x50 Вт, класс D, Bluetooth 5,0, Плата усилителя JAB2-250 с DSP, сделай сам

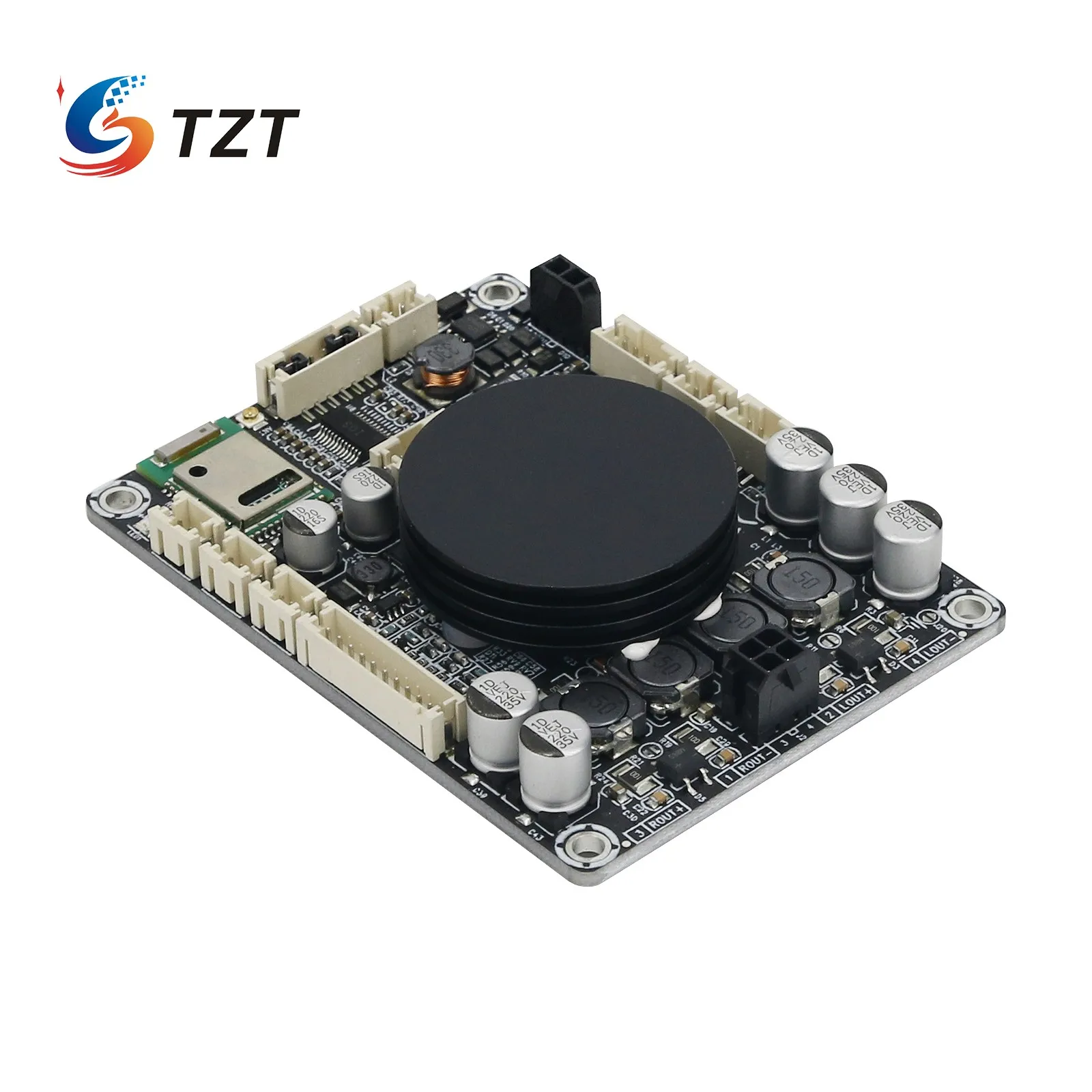

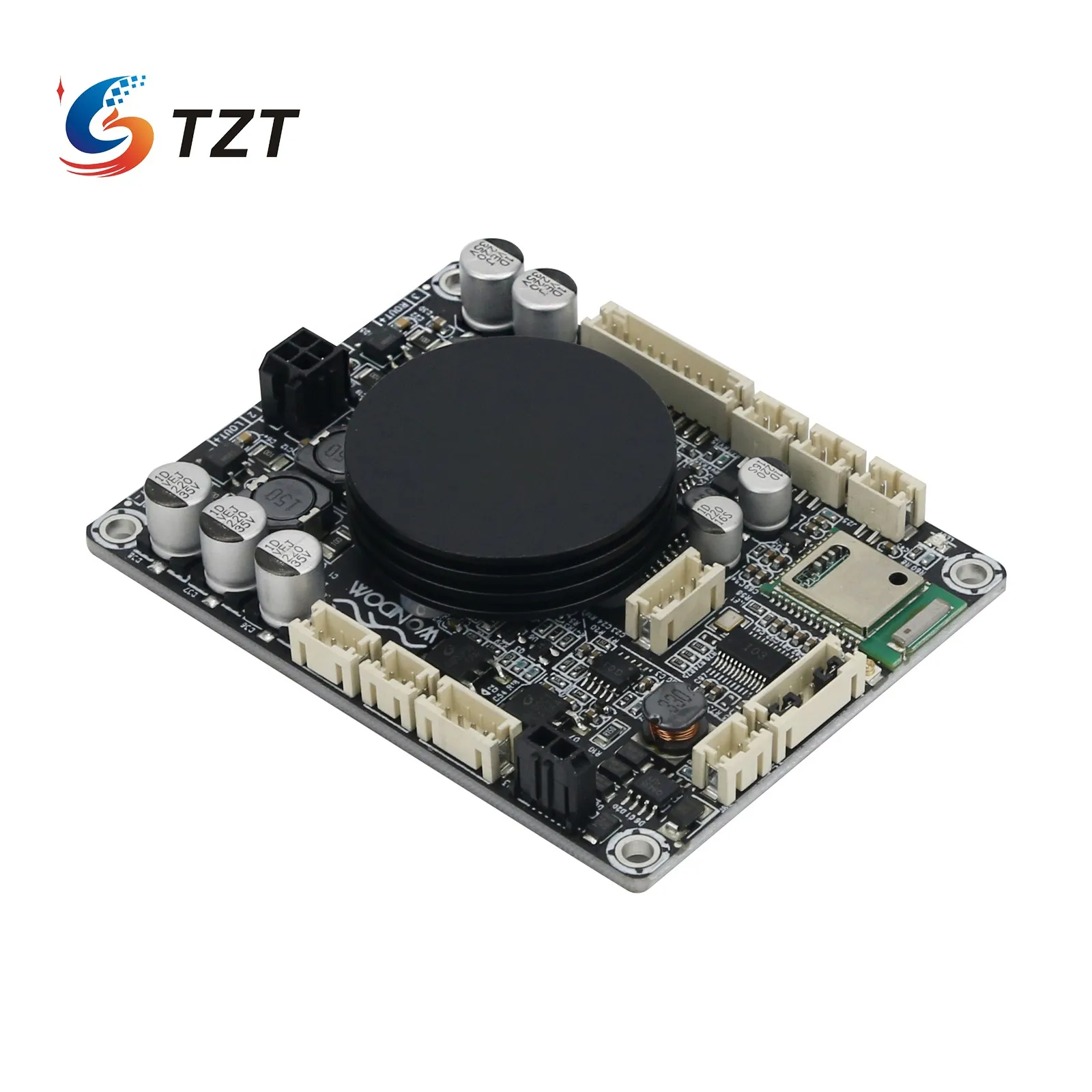

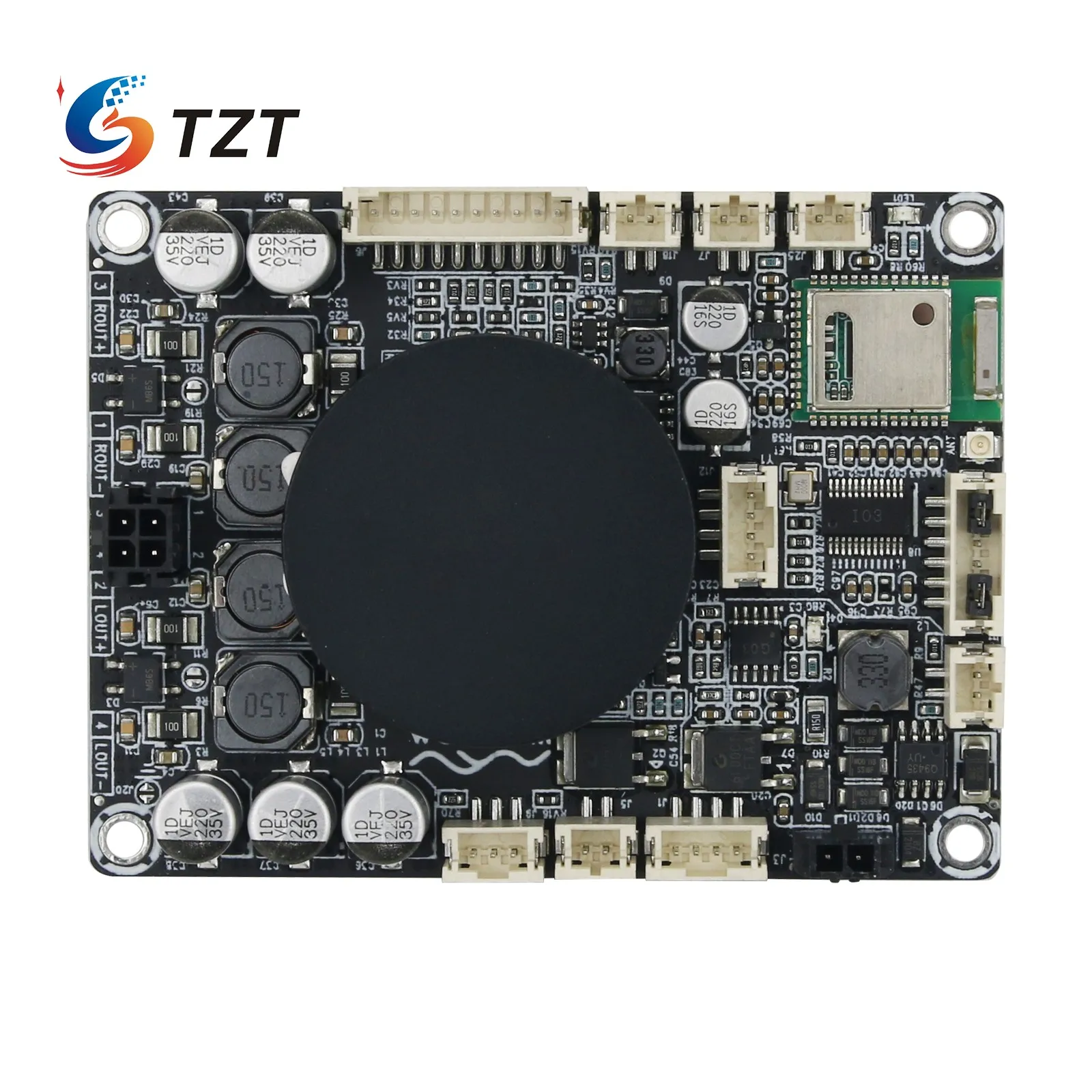

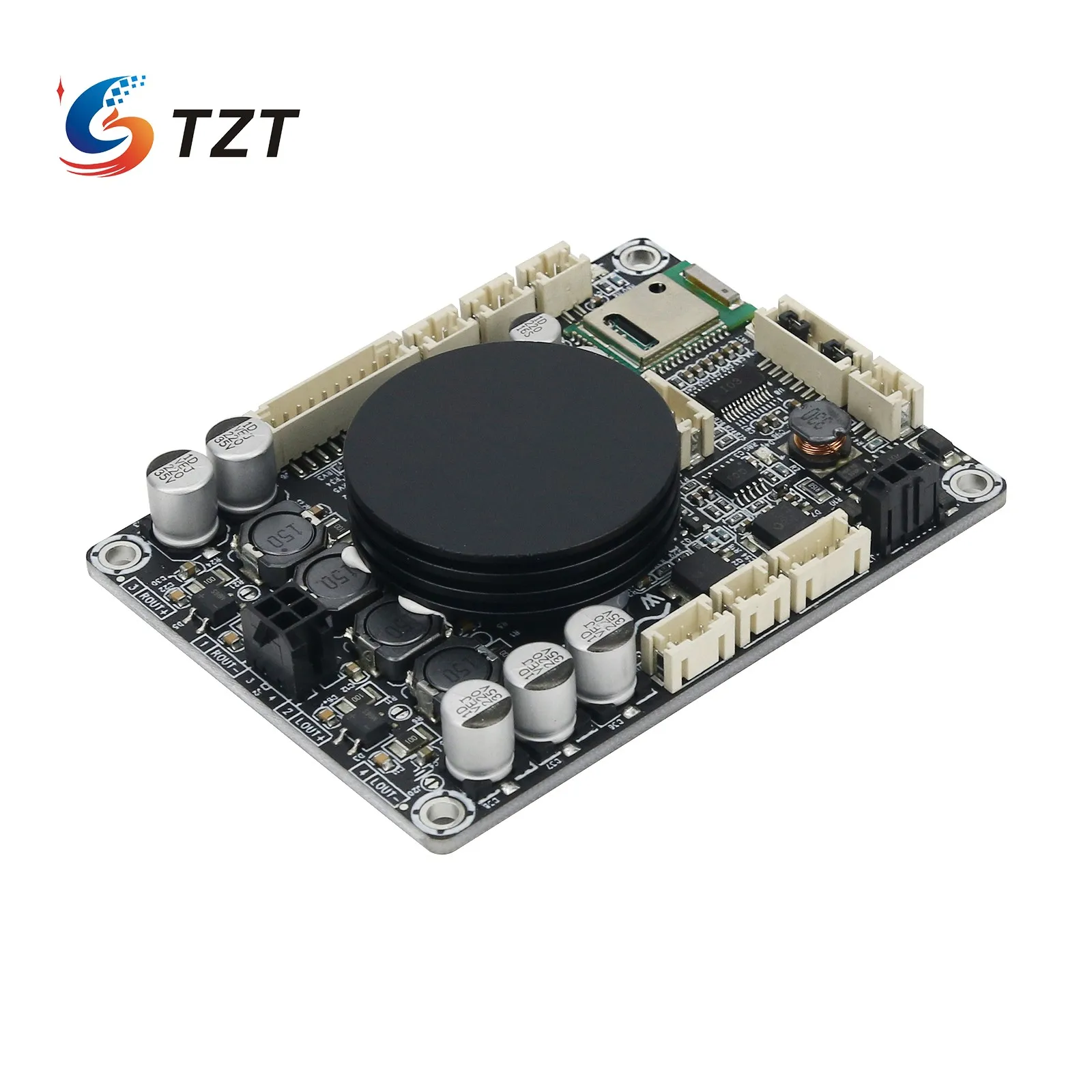

TZT Wondom 2x50 Вт аудио усилитель класса D плата Bluetooth 5,0 усилитель плата JAB2-250 с DSP DIY динамикамиОписание:Это Плата усилителя звука, интегрированная с Bluetooth 5,0 (Поддержка aptX HD) и DSP, предлагающая реальное универсальное аудио решение для клиентов. JAB2-250 охватывает 2x50 Вт, 2x30 Вт, 1x60 Вт и 1x100 Вт четырех моделей. Благодаря оборудованному чипу DSP, JAB2-250 поддерживает контроль пользовательского интерфейса ПК после подключения к WONDOM ICP5 или более высокой версии, с помощью которой вы можете регулировать громкость, усиление, настройка частоты и эквалайзера для настройки собственного аудио. В дополнение к выходу динамика, JAB2-250 предлагает дополнительный смешанный сигнал, который может быть введен в другие аудио усилитель платы для построения аудио 2,1/4,0 системы. Клиенты могут настроить его в сигнал сабвуфера с помощью регулировки частоты в пользовательском интерфейсе ПК. Беспроводной аудио вход переменного тока, светильник вес и высокого качества звука сделать JAB2-250 идеально подходит для портативный Bluetooth колонки, домашний аудио, сад, аудио и аппликации «сделай сам». Требуется источник питания DC10.8V-24V.Интегрирован с модулем Bluetooth 5,0JAB2-250 использует модуль Bluetooth 5,0 для аудиовхода, который поддерживает различные аудио форматы, такие как aptX, aptX HD, aptX LL, SBC & AAC и высокая чувствительность приема с RF мощностью до 9dBm и-90dBm. На этой плате есть встроенная антенна. Таким образом, вы можете напрямую подключить JAB2-250 к устройству для воспроизведения музыки. На плате также предусмотрен порт внешней антенны для обеспечения стабильного подключения и высокой производительности звука в таких приложениях, которые JAB2-250 устанавливается в динамик или шкаф.Поддерживающий линейный входВ дополнение к Bluetooth вход переменного тока, JAB2-250 поддерживает 3,5 мм линейный вход. Сигналы от двух способов ввода будут смешаны перед передачей на схему усиления. Вы можете получить 3,5 мм AUX-IN кабель в дополнительный функциональный кабели комплект (AA-JA11114 / AA-JA11116).Интегрирован с DSP, поддерживает пользовательский интерфейс ПКПринимая во внимание Отзывы и отзывы клиентов, мы интегрируем чип DSP на JAB2V2. Порт программирования предоставляется на JAB2V2. После подключения к WONDOM ICP5 или более высоким версиям вы можете получить функцию управления пользовательским интерфейсом ПК. Конечно, электроника разработала пользовательский интерфейс ПК, с помощью которого вы можете попробовать с усилением, фильтр с высоким/низким проходом, подавитель шума, бас, частота переключения и многие другие эффекты. ICP5 сейчас тестируется и скоро будет выпущен.Смешанный линейный выходной сигнал, поддерживающая конфигурация в качестве сабвуфераJAB2-250 обеспечивает смешанный линейный выходной сигнал, который может быть передан на другие WONDOM аудио усилители для построения аудио 2,1/4,0 системы. Вы можете установить частоту с пользовательским интерфейсом ПК для настройки этого сигнала в качестве сабвуфера. Обратите внимание, что это звуковой сигнал, поэтому Плата усилителя требуется для подключения к динамику.Легко для интеграцииФункция отмены сопряжения Bluetooth интегрирована на JAB2V2. Вы можете отключить Bluetooth одним простым нажатием, не беспокоясь о том, какой Bluetooth сопряжен. Функция отключения также доступна на JAB2V2. После завершения работы JAB2V2 JAB2-250 отключится. Порты для внешних светодиодный индикаторов предлагаются для отображения состояния Bluetooth, мощности и зарядки, так что вы можете иметь обзор состояния бега JAB2V2.Дополнительные аксессуарыМы предоставляем дополнительные аксессуары для простой работы клиентов. С 3,6 "x 2,7" L стиль кронштейн (AA-JA11115), можно закрепить JAB2-250 в подключение и установка сцены. Вы можете подключить JAB2-250 с Интерфейс плата расширения (AA-JA11112)-форм, и мы подарим Вам 3,5 мм линейный входной порт, с 2 портами (стандарт разрядки портов с 2.1A Максимальный ток на каждый порт, выключатель питания и индикаторы для питания и отключения звука. Набор функциональных кабелей (AA-JA11114) предлагает все необходимые кабели для лучшего использования JAB2V2.Введение видео:Https://www.youtube.com/watch?v=8An7iwv3iOAПосылка включает в себя:-Плата усилителя-1 шт.Основная информация:-Стиль: доски-Количество каналов (каналов): 2-Выходная мощность: 50 Вт на канал-Размеры: 3,6x2,7 дюймов (91,44 мм x 68,58 мм)-Чипсет: TPA31xx-Рассеивание тепла: теплоотвод-Поддерживаемый параллельный мост, привязанный режим нагрузки: Да-Вход: Bluetooth, одиночный линейный вход-Мощность Напряжение: 11V-24VОсобенности:-3,6x2,7 дюйм (ов) PCB Размеры-Bluetooth V5.0 для apt-X HD-Высокая чувствительность приема с RF мощностью до 9dBm и-90dBm-Поддержка различных форматов декодирования аудио как APTX, APTX HD, APTX-LL, SBC и AAC-Отмена сопряжения Bluetooth-Интегрирован с DSP-Поддержка управления пользовательским интерфейсом ПК-Смешанный моно-выход для каскадных систем с другими усилителями-Порт регулировки громкости (потенциометр)Характеристики:Характеристики, типичные при + 20 ℃, питание от 21 В постоянного тока, если не указано иное. Спецификации могут быть изменены без уведомления.Производительность:

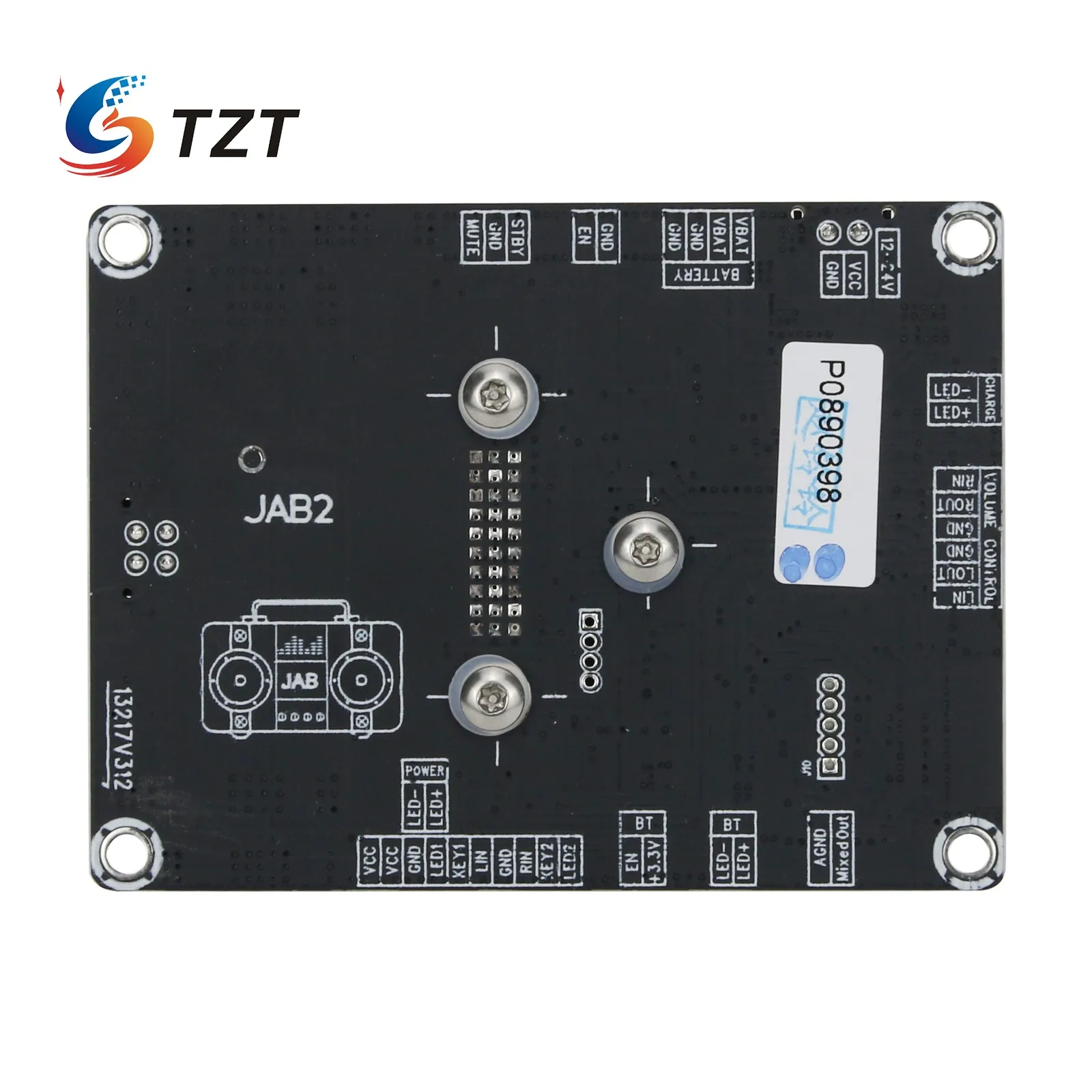

Подключение:

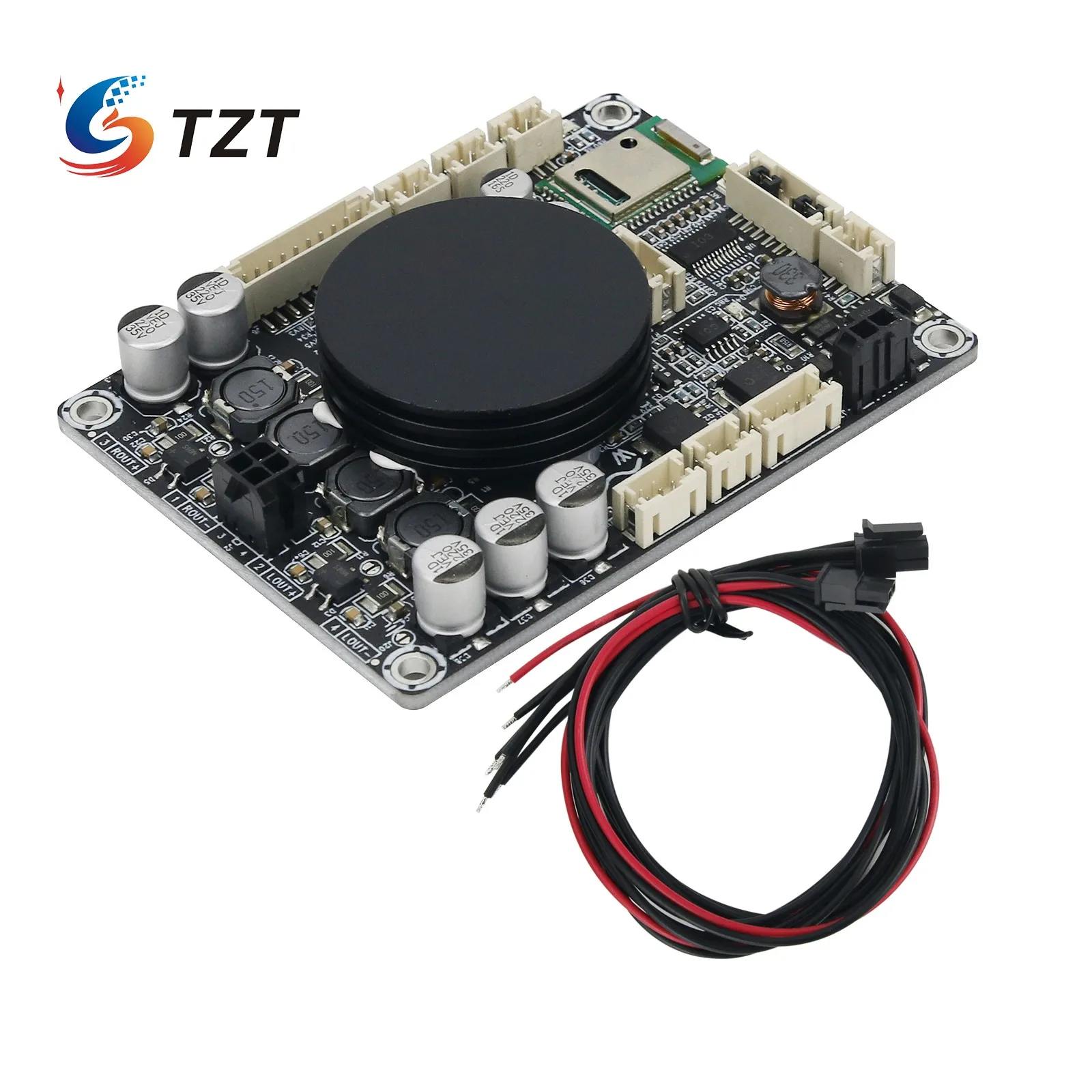

Примечание:-Помимо источника питания, JAB2-250 поддерживает питание от аккумулятора. Более того, JAB2-250 оснащен схемой зарядки MPPT. Таким образом, вы можете использовать 3S литиевый аккумулятор (AA-JA11113) для питания JAB2V2. Когда вы хотите зарядить батареи, подключите Панель батареи (AA-JA11113) с JAB2-250 и подключите блок питания с JAB2-250 одновременно. Рекомендуется использовать источник питания, выходное напряжение которого находится в пределах DC15-24V, а ток выше 1 А для зарядки батарей. Батарейки в комплект не входят.-Плата литиевой батареи поддерживается.-Другие предметы на фото не включены, только для демонстрационных целей. Спасибо за понимание!
