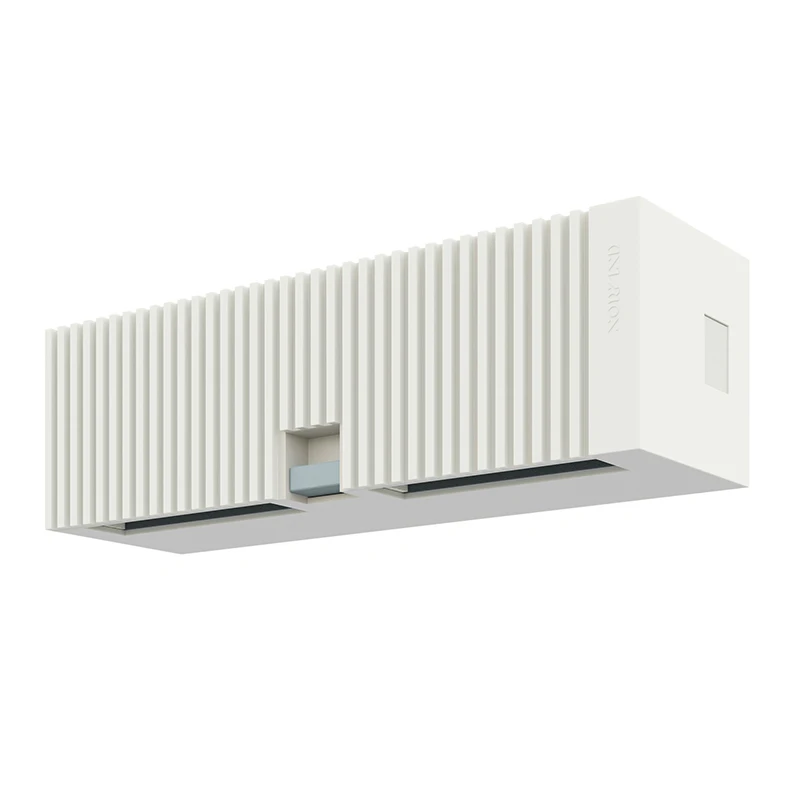

Приточный вентиляционный клапан Norvind Optima

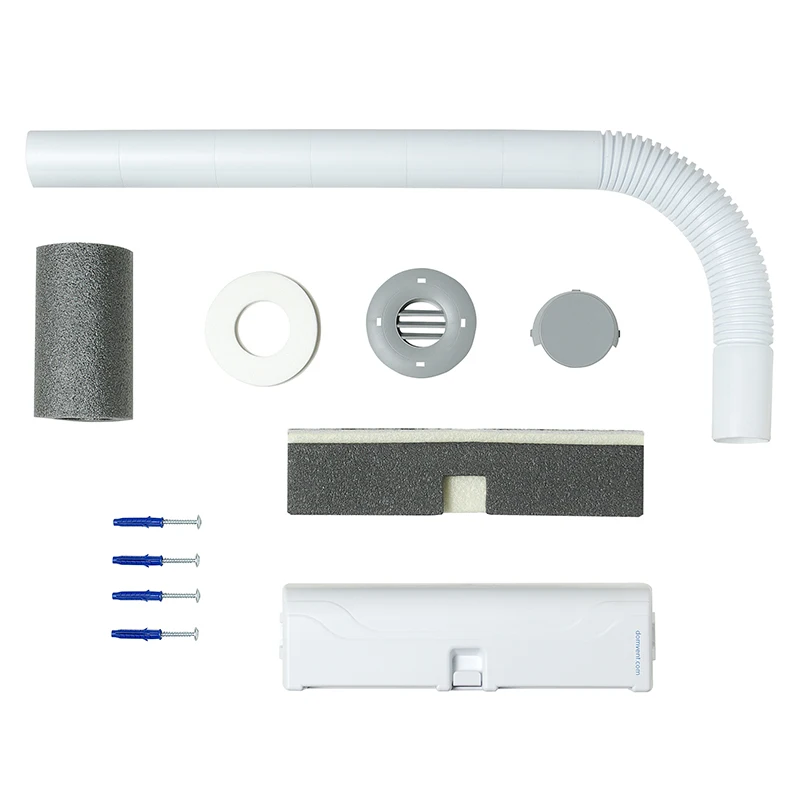

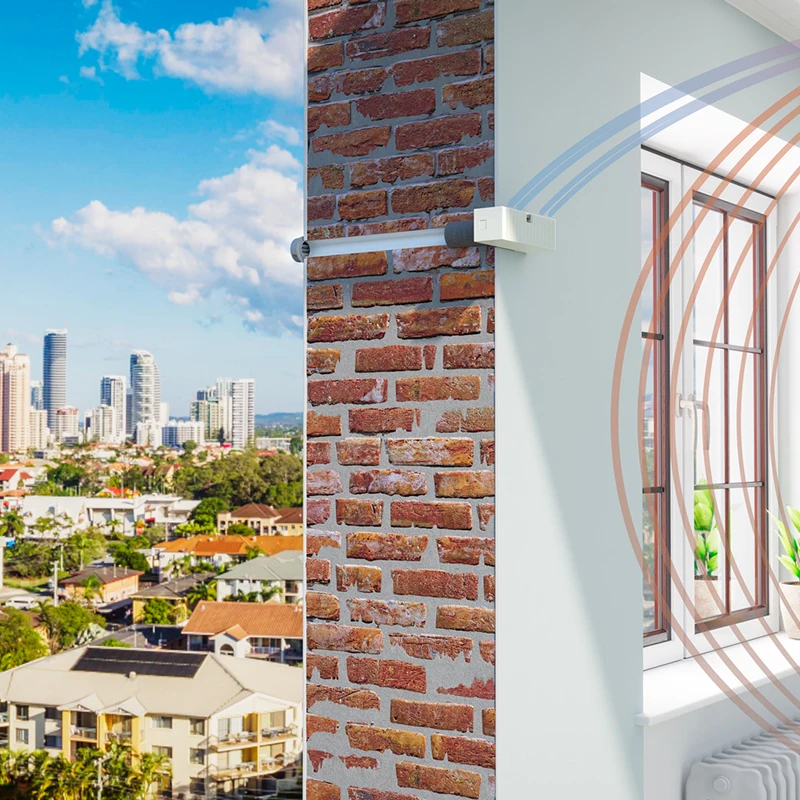

Клапан Norvind Optima применяется для обустройства систем вентиляции в жилых и нежилых помещениях. Вентиляционный клапан данного типа является пассивным устройством для организации притока воздуха, при условии правильно функционирующей естественной или механической вытяжки и отсутствия герметичной преграды между помещениями для свободного движения воздуха. Воздух входит через наружную решетку, проходит по пластиковой трубе че рез стену и попадает в шумопоглотитель вентиляционного клапана, который приводит к поглощению уличного шума и понижает скорость воздушного потока за счет лабиринтной формы, затем воздух проходит очистку за счет встроенного фильтра GЗ и после этого через регулируемую заслонку попадает на радиатор отопления в вертикальном направлении, где нагревается и попадает в помещение, имея температуру близкую к комнатной. Клапан устанавливается целиком над батареей отопления или над трубами отопления.

Norvind Optima рекомендуется устанавливать на наружной стене помещения на высоте 2-2,2м от пола. Для регулирования потока воздуха необходимо плавно передвигать специальную заслонку. Вентиляционные клапаны относятся к изделиям, используемым в сетях кондиционирования, воздушного отопления и вентиляции по СНиП 41-01-2003. Клапан обеспечивает регулирование приточного воздушного потока не менее 13 м3/ч при разнице давления в 10 Па и уменьшает уличный шум не менее чем на 35дБ. Конструктивно вентиляционный клапан имеет стеновое исполнение и относится к классу - П (плотные) по СНиП 41-01-2003. Расчетная пропускная способность клапана (расход приточного воздуха) зависит от перепада давления и определяется в соответствии с таблицей.

Перепад давления, Па

Скорость воздуха, м/с

Расход воздуха, м3/ч

50

5,20

21,15

100

8,70

35,39

150

9,20

37,43

200

10,00

40,68

250

11,20

45,56

300

12,20

49,63

За базовую принята максимальная скорость потока – 13 м3/ч, при перепаде давления 10 Па и относительной влажности в помещении от 35 % до 70 %.

Габариты:240x74x73 мм
