Введение:
Полностью Дискретная топология.
Однопроходная последовательная конструкция регулятора. Не используется IC (Интегральные схемы). Это позволяет полностью контролировать дизайн всех рабочих точек и параметров для превосходной производительности. Низкий уровень шума, высокий уровень PSRR.

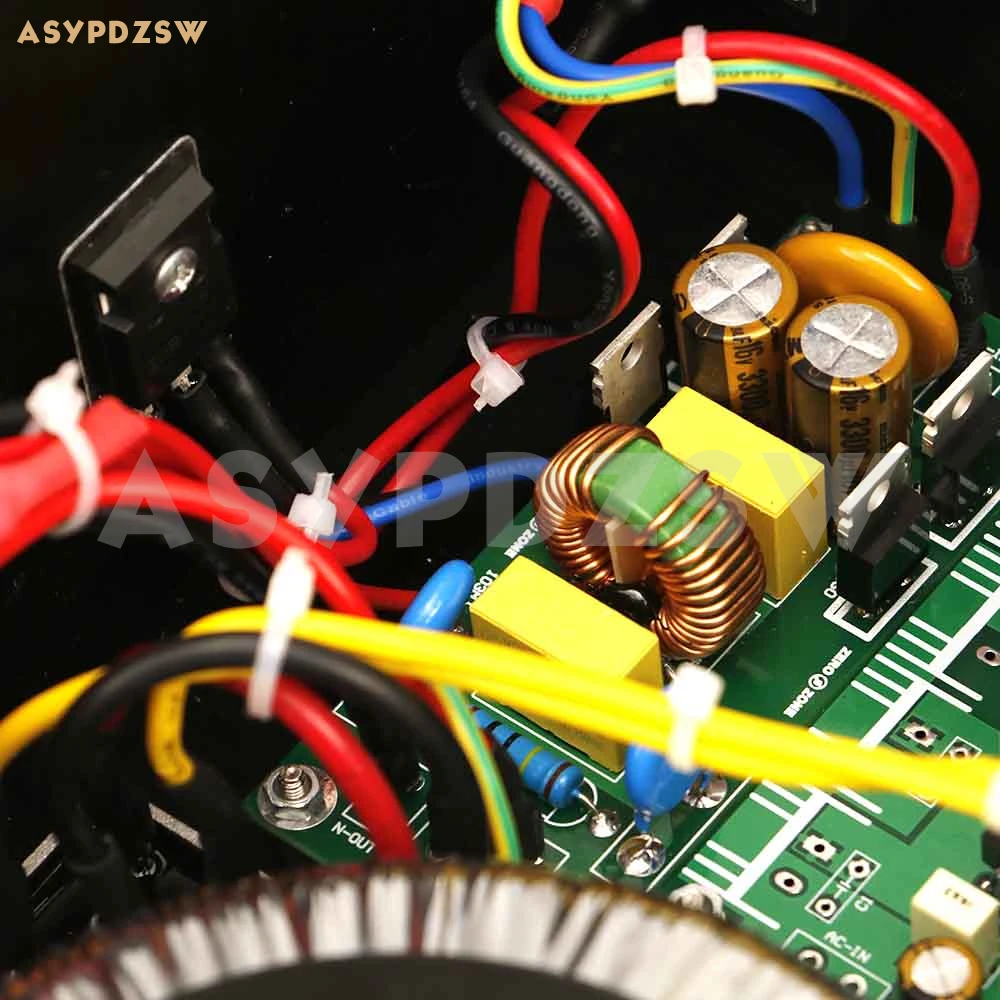

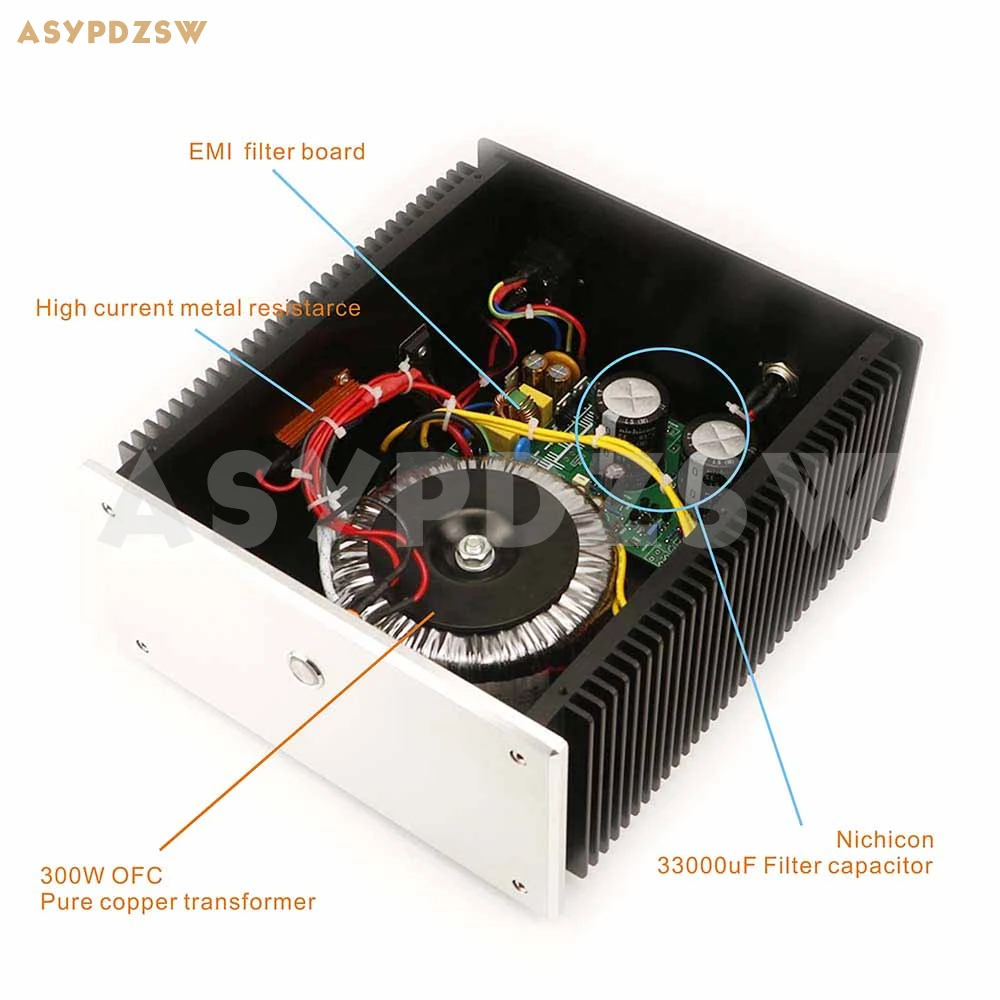

Используйте схему платы фильтра EMI, эта версия в основном используется для ПК класса d, поддерживает пик 12 А (1 час), непрерывный рабочий ток не должен превышать 7X24h 9 А (в зависимости от температуры окружающей среды может быть), главным образом, эффективность охлаждения.
Источник постоянного тока подает стабилизатор в качестве стабильного опорного напряжения. Фильтр нижних частот (с угловой частотой 1,6 Гц) предотвращает попадание шума Зенера в усилитель ошибок. Это эффективная, но более дешевая альтернатива дорогим ИС напряжения. Фильтр нижних частот также обеспечивает характеристику плавного старта.
Выходной шум (без нагрузки) составляет менее 13 мкВ на выходе 24 В постоянного тока (измеряется с помощью тангенсной LNMP (предусилитель для измерения низкого уровня шума) и 187 50000 расчетного DMM Fluke в режиме ACmV). Выходной шум еще меньше, когда выходное напряжение ниже. Это намного лучше, чем шум блока питания на базе IC, проверенного в идентичных условиях.
Усилитель ошибок представляет собой дискретную реализацию opamp с высоким коэффициентом усиления открытого цикла 102,5 дБ. Подача напряжения к усилителю ошибок изолирована емкостными мультипликаторами для увеличения его PSRR (коэффициент отклонения источника питания). Это значительно улучшает производительность линейного регулирования блока питания.
Длиннохвостый дифференциальный усилитель с текущим зеркалом и источником постоянного тока образует первый этап усилителя ошибок. Второй этап-этап усиления напряжения (VAS), а также с постоянной нагрузкой источника тока. Третий этап состоит из выходных устройств ower MOSFET, настроенных в качестве подписчика источника.
Высокоточные транзисторы полевого МОП-транзистора, два параллельных высокоточных высоконадежных МОП-транзистора (номиналом 18 А каждый) служат в качестве транзистора «прохода». Высокий номинал тока обеспечивает очень высокую безопасность головного убора от перегрузки по току.
Использование параллельных MOSFETs делит тепловыделение, упрощая тепловое управление. Можно использовать встроенные радиаторы, которые позволят блоку питания непрерывно подавать до 1 А (с гораздо более высокими пиковыми токами). Более устойчивые токи возможны благодаря использованию больших, бортовых радиаторов.
Отрицательный температурный коэффициент мосетей предотвращает повреждение тепловых условий, которые могут поражать обычные устройства BJT, без ограничения тока.
Основное назначение:
◆ Обновление XMOS CM6631 TE8802L и т. д. источник питания постоянного тока с USB-интерфейсом
◆ Различные DC5V блоки питания приставки, роутеры и другие цифровые устройства
◆ Разнообразие цифрового оборудования с питанием от USB, зарядка вашего мобильный телефон
◆ Различные цифровые устройства, такие как amp/ DAC/HIFI аудиоплеер
Входное напряжение: 115 В переменного тока или 230 В(Необязательно)
Выходное напряжение: у нас есть следующее выходное напряжение/ток постоянного тока (опционально)
● DC 5В/15А
● DC 7V /15A
● DC 9V /15A
● DC 12В/15А
● DC 15V /10A
● DC 18V /10A
● Постоянный ток 19 В/10 А
Размер: ширина 240 мм * высота 120 мм * высота 271 мм

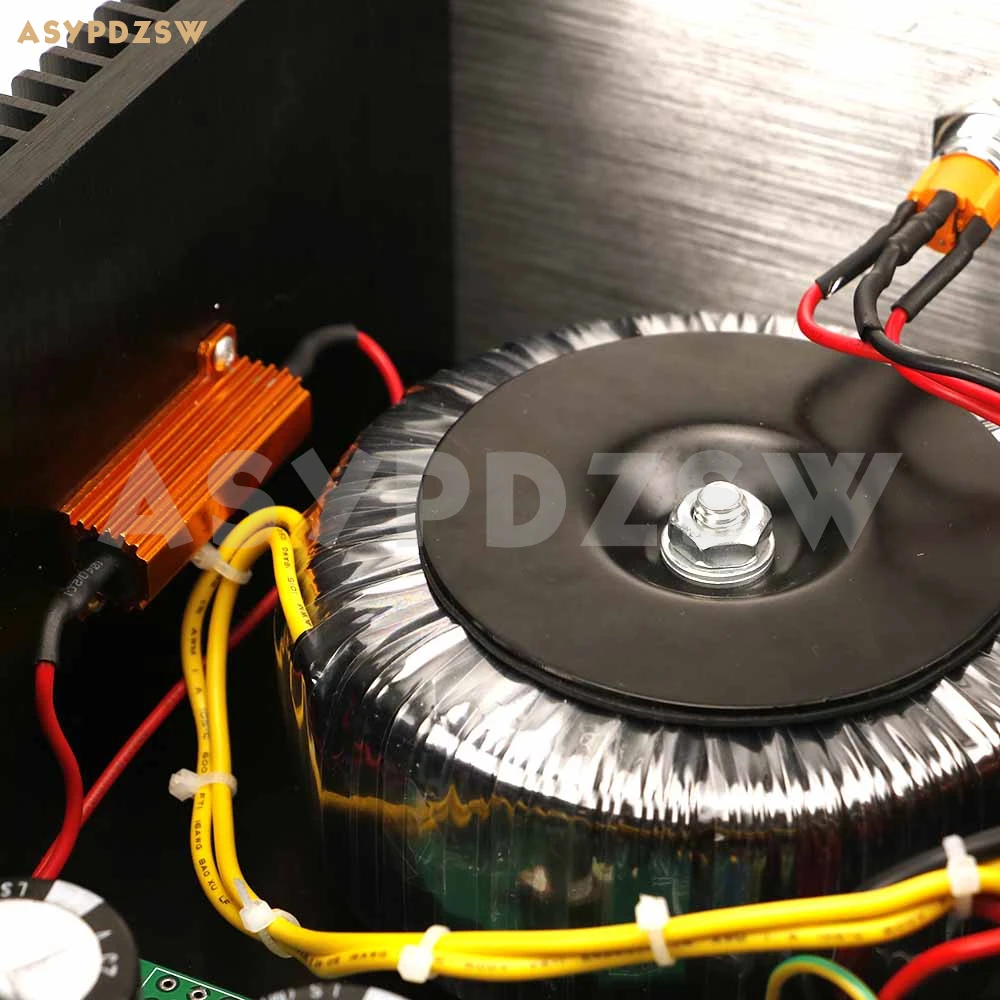

Мощность трансформатора: 200 ва
Вес: около 8,7 кг

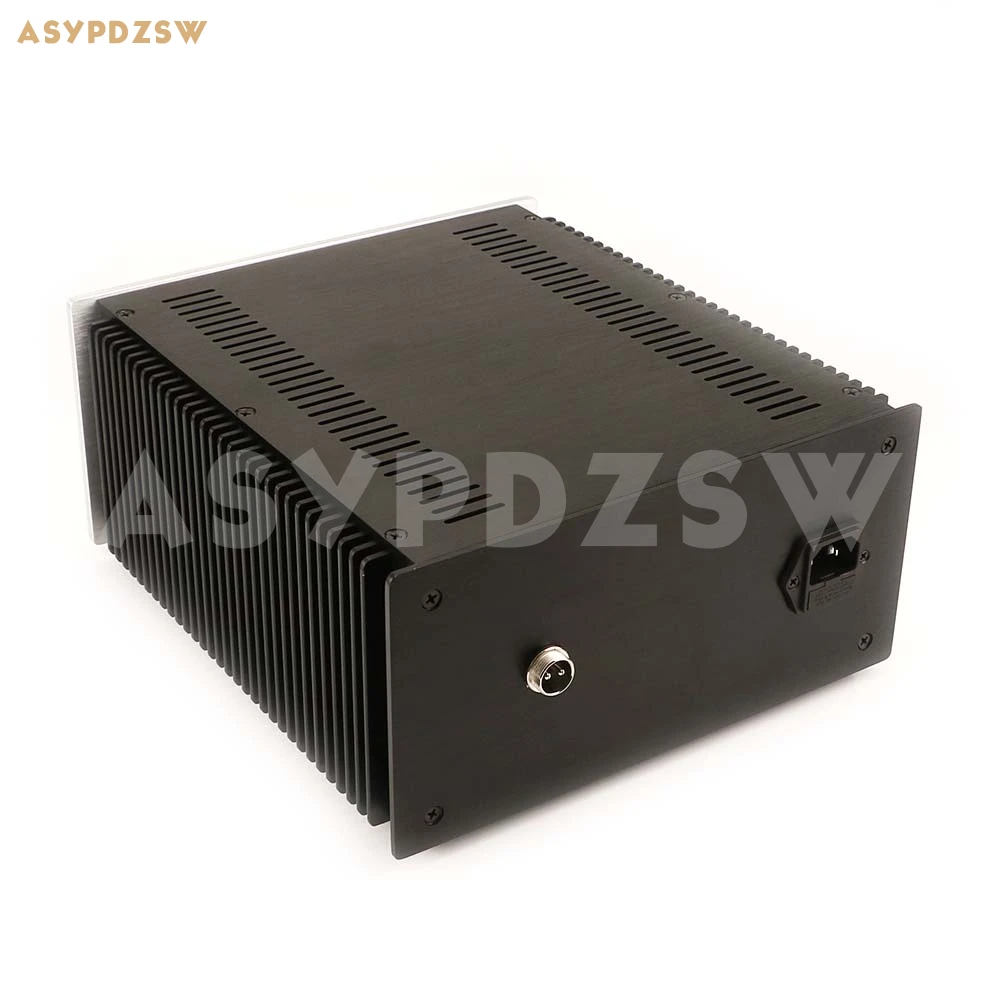

Полярность штекера GX16-2: «1 +», «2-»
Полярность штекера постоянного тока: внутренний «+», внешний «-»
Размер штекера постоянного тока: внешний диаметр 5,5 мм, внутренний диаметр 2,1 мм(Если вам нужен штекер постоянного тока другого размера, свяжитесь с нами)
Посылка:

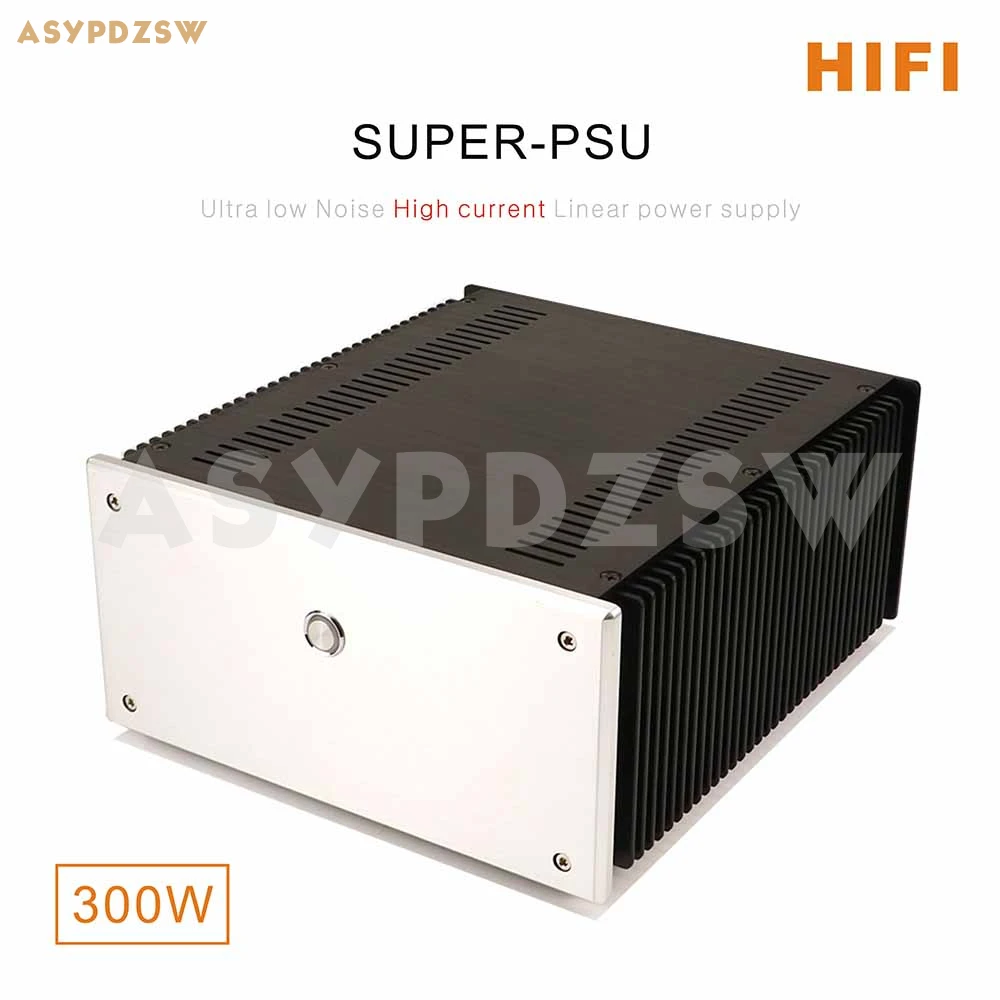

Линейный источник питания SUPER-PSU 300 Вт X 1

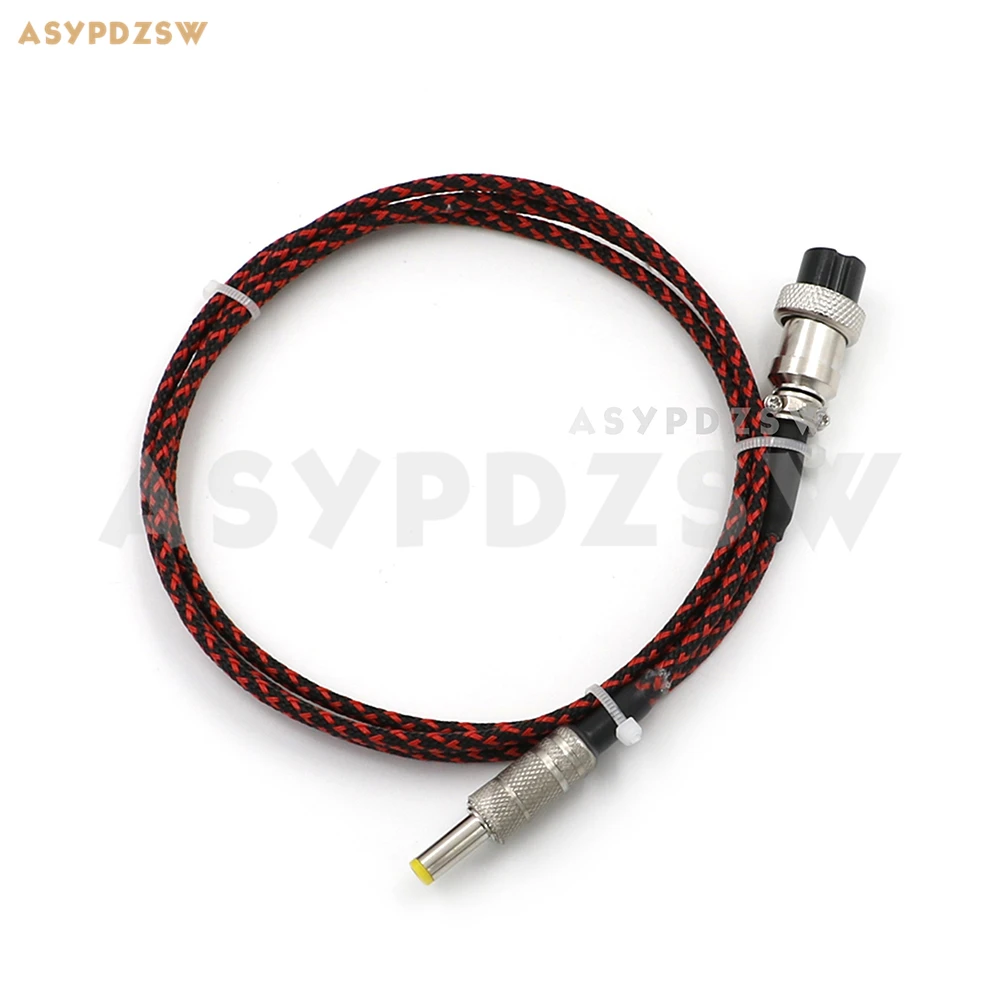

Выходной кабель постоянного тока 1,2 м (5,5*2,1 мм) X 1
Примечание: По умолчанию входной кабель переменного тока не входит в комплект.
