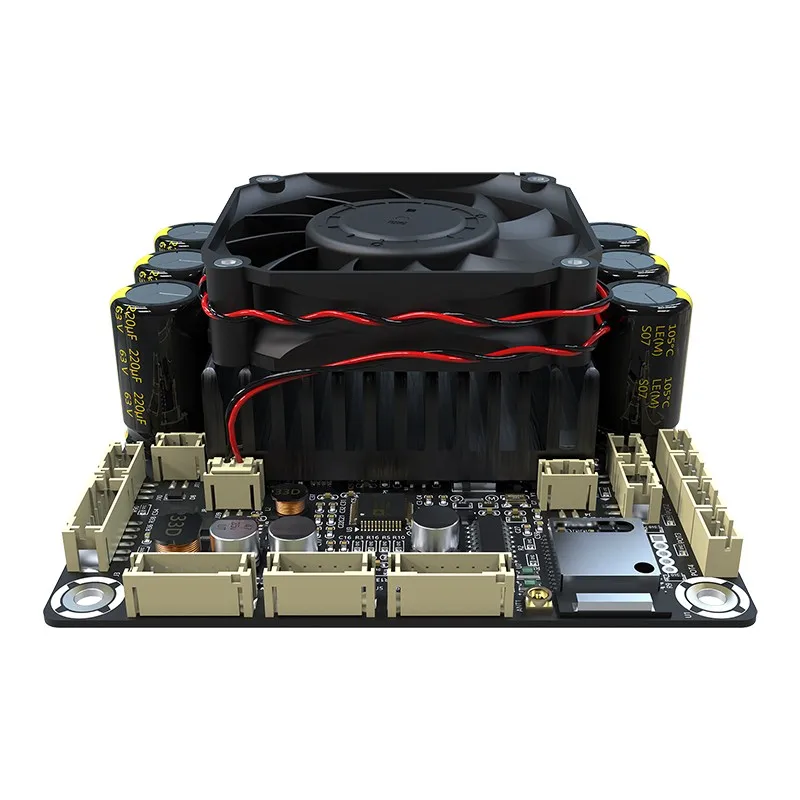

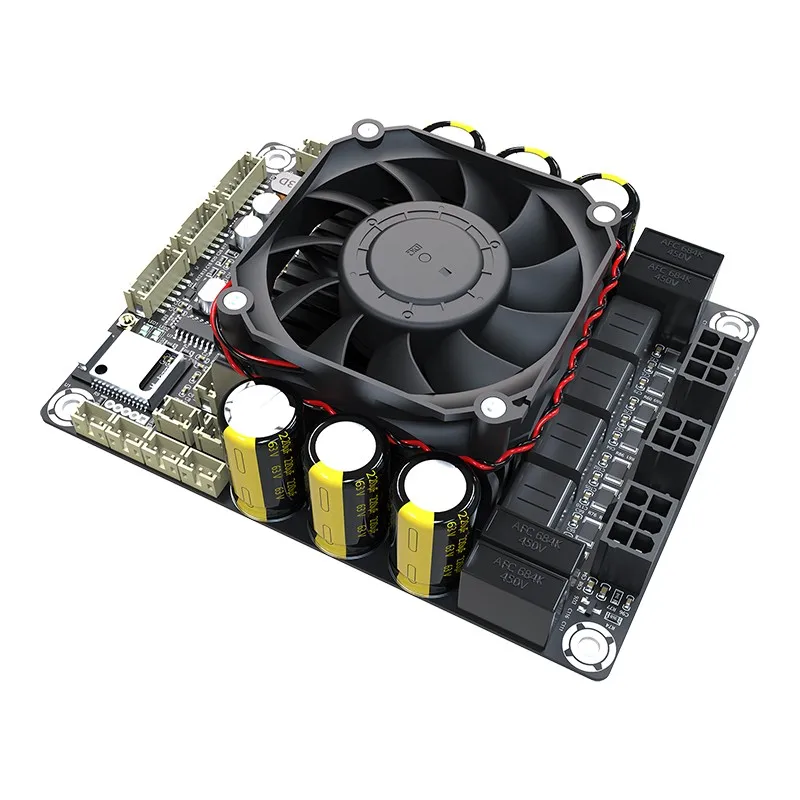

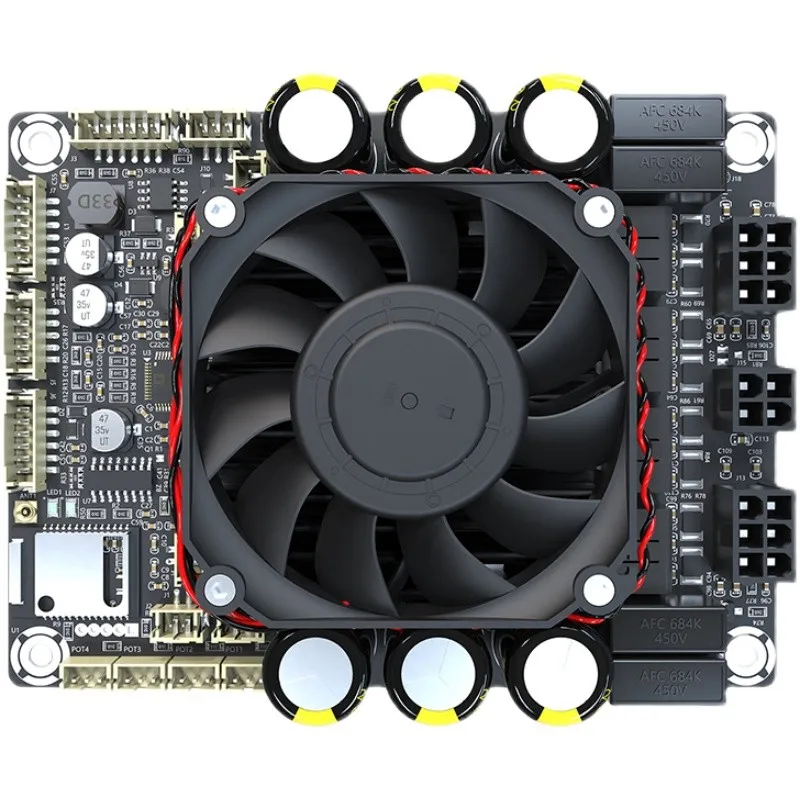

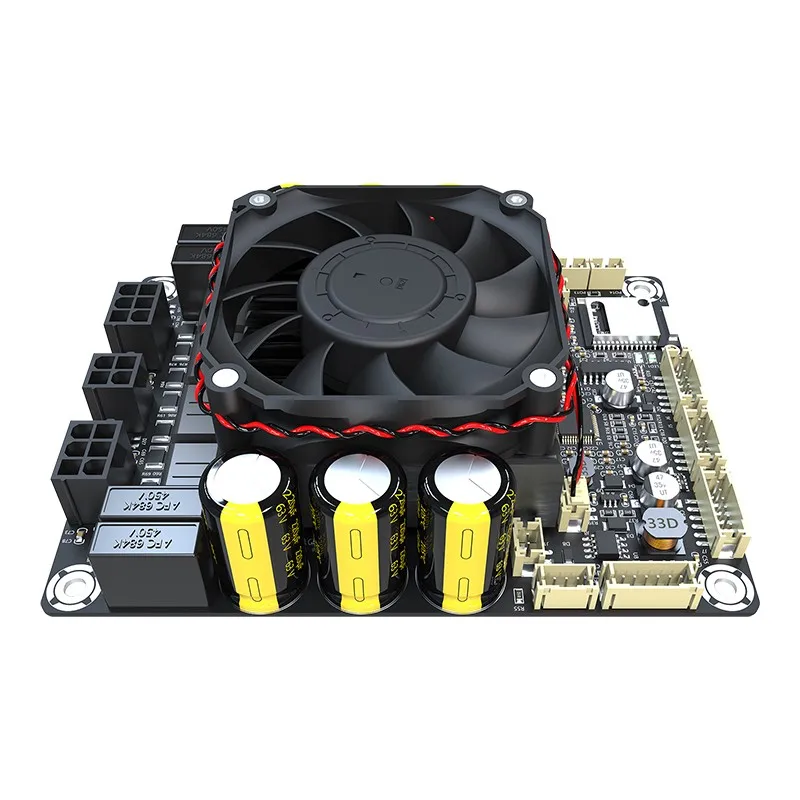

TZT4x100 Вт усилитель класса D плата Bluetooth 5,0 Аудио Amp плата ADAU1701 DSP JAB5 (AA-JA33286)Описание:JAB5-это плата 4CH аудио усилителя, интегрированная с Bluetooth 5,0 (Поддержка aptX HD) и ADAU1701 DSP, предлагающая Настоящее универсальное аудио-решение для клиентов. JAB5 обеспечивает выходную мощность 100 Вт на канал в нагрузке 6 Ом. Кроме ввода Bluetooth, JAB5 поддерживает линейный вход и вход I2S. Благодаря оборудованному DSP ADAU1701 JAB5 поддерживает программирование с помощью SigmaStudio, управления приложениями и пользовательского интерфейса ПК после подключения к WONDOM ICP5 или более высокой версии (s), с помощью которой вы можете регулировать громкость, настройка усиления, частоты и эквалайзера для настройки собственного аудио. В дополнение к режиму 4,0 (4x100 Вт) JAB5 поддерживает конфигурацию в режиме 2,1 (2x100 Вт + 1x200 Вт), 2,0/0,2 режим (2x200 Вт), подходит для различных аудио проектов. Кроме того, JAB5 может каскад с другой JAB5 для создания аудио 8,0 или других систем. Беспроводной аудио вход, интегрированный DSP ADAU1701, несколько режимов вывода и высокое качество звука делают JAB5 идеально подходит для bluetooth-динамиков, домашнего аудио, садового аудио, цифрового кроссовера и DIY аудио приложений. Требуется источник питания DC10V-39V.Демонстрационная программа JAB5:Https://store.sure-electronics.com/images/documents/JAB5_ADAU1701_DemoProgram_2021.02.05.zipОткрытая прошивка JAB5 для восстановления заводских настроек:Https://store.sure-electronics.com/images/documents/JAB5_ADAU1701_E2Prom_Firmware_V102_2021.02.07.zipИнтегрирован с модулем Bluetooth 5,0JAB5 использует модуль Bluetooth 5,0 для аудиовхода, который поддерживает различные аудио форматы, как aptX, aptX HD, aptX LL, SBC & AAC и высокая чувствительность приема с RF мощностью до 9dBm и-90dBm. На этой плате есть встроенная антенна. Таким образом, вы можете напрямую подключить JAB5 к устройству для воспроизведения музыки. На плате также предусмотрен порт внешней антенны для обеспечения стабильного подключения и высокой производительности звука в таких приложениях, что JAB5 устанавливается в динамик или шкаф.Интегрирован с ADAU1701 DSP, поддерживает программирование с SigmaStudio, APP и PC UI controlJAB5 также интегрирован с высокопроизводительным чипом ADAU1701 DSP для обработки аудиосигнала. Четыре порта для внешних потенциометров установлены на JAB5. Вы можете использовать внешние потенциометры для управления коэффициентом усиления и частотой, даже если JAB5 установлен в динамике. Пожалуйста, обратитесь к таблице данных или руководству по подключению для детальных функций потенциометров. После подключения к WONDOM ICP5 или более высоким версиям, вы можете написать программу для SigmaStudio или получить дистанционное управление в режиме реального времени ваших аудиосистем через приложение или пользовательский интерфейс ПК, через который, вы можете настроить усиление, громкость, фильтр с высоким/низким проходом, эквалайзер и другие параметры. ICP5 сейчас тестируется и будет выпущен в ближайшем будущем.Поддерживающий линейный вход и вход I2SВ дополнение к Bluetooth вход переменного тока, JAB5 поддерживает 3,5 мм линейный вход и I2S входного сигнала. Сигналы от трех способов ввода будут смешаны перед передачей на схему усиления.Поддерживающая конфигурация как 4,0/2,1/2,0/0.2 режима выводаJAB5-это Плата усилителя звука с несколькими выходными конфигурациями. Каждый два канала может быть настроен как один канал с двойной мощностью. Таким образом, он может использоваться как 4,0 режим (4x100 Вт), 2,1 режим (2x100 Вт + 1x200 Вт) и 2,0/0,2 режим (2x200 Вт), подходит для различных аудиосистем. Чтобы обеспечить клиентам легкость в эксплуатации, убедитесь, что электроника использует автоматическую идентификацию вставки кабелей, на основе которой, переключение между выходными режимами так удобно, что вам просто нужно подключить кабели по мере необходимости. Функции четырех внешних потенциометров изменятся соответственно. Пожалуйста, обратите внимание, если вы хотите использовать JAB5 как 0,2 режим, частота может быть скорректирована в ПК интерфейс имеет важное значение к тому же параметры оборудования. 0,2 режим не поддерживается при использовании полный контроль оборудования (потенциометры).Каскадные с другой JAB5 для создания аудио 8,0 или других системКроме выхода динамика, JAB5 поддерживает выход сигнала I2S, который может быть передан в другую плату усилителя I2S. Вы можете каскадировать одну JAB5 с другой JAB5, чтобы построить систему 8x100 Вт или другие аудиосистемы, которые вы хотите, через входной и выходной порт I2S. На плате есть переключатель для установки JAB5 как master mode или slave mode в вышеуказанном состоянии. Полностью учитывая простое управление и звуковую производительность встроенной аудиосистемы, конечно, электроника подготовит порт синхронизации на JAB5, чтобы обеспечить логику управления двух плат. Что касается деталей, пожалуйста, обратитесь к таблице данных.Система датчика уровня сигналаJAB5 использует систему датчика уровня сигнала для более низкого энергопотребления и более длительного времени воспроизведения. Он будет непрерывно контролировать входной сигнал и есть предустановленный порог напряжения сигнала. При отсутствии сигнала (напряжение ниже порога), обнаруженного в течение 5 мин, модуль усилителя автоматически войдет в режим ожидания, в этом состоянии он будет потреблять меньшую мощность. При обнаружении сигнала он будет работать немедленно, без пропуска звука.Легко для интеграцииФункция отмены сопряжения Bluetooth интегрирована на JAB5. Вы можете отключить Bluetooth одним простым нажатием, не беспокоясь о том, какой Bluetooth сопряжен. Функция ожидания также доступна на JAB5. Для отображения состояния Bluetooth и сигнала предлагаются порты для внешних светодиодный индикаторов, поэтому вы можете получить обзор состояния работы JAB5.Ключевые особенности:-Размер печатной платы 4,80x3,60 дюйма-Интегрированный DSP и Bluetooth 5,0-Схема управления питанием-Система датчика уровня сигнала-Поддержка входного и линейного ввода I2S-Выход I2S-Поддержка режима 4,0/2,1/2,0-Поддержка каскада с другой JAB5 для 8x100W-Отмена сопряжения Bluetooth-Четыре внешних потенциометра управления-Светодиодный индикатор Bluetooth-Светодиодный индикатор обнаружения сигнала-Поддержка ICP5 для программирования и управления пользовательским интерфейсом приложения/ПКДополнительная информация:-JAB5 аудио усилитель платы для Bluetooth 2,1 колонки руководство по подключению:Https://store.sure-electronics.com/document-download/198-JAB5 техническое описание:Https://store.sure-electronics.com/document-download/197Посылка включает в себя:-1 комплект платы усилителяПримечание:-Другие предметы на фото не включены, только для демонстрационных целей. Спасибо за понимание!
