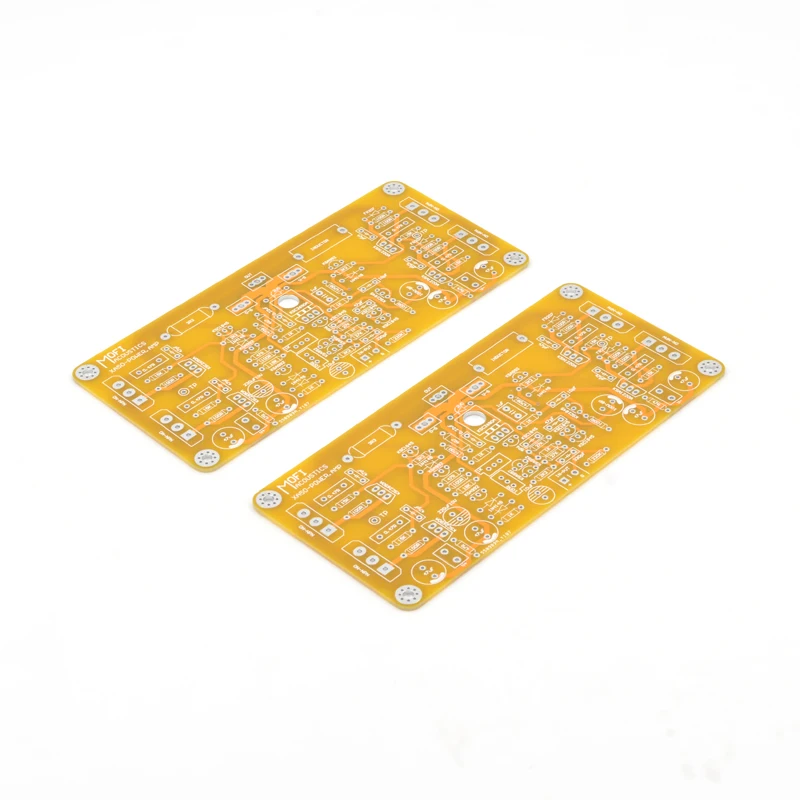

Усилитель мощности MOFI- XA50 200Wate 4-PCB

Добро пожаловать в магазин MOFI-Acoustics. Для того, чтобы обеспечить лучший опыт покупок, позвольте мне уточнить эту информацию, чтобы избежать ненужной неудобства: 1. Все товары в магазине не включены: таможенные пошлины, таможенные сборы и налоги. Без специальных требований, мы объявим их в соответствии с ценой продукта. 2. Мы надеемся, что вы сможете понять соответствующую налоговую политику вашей местной таможни. Мы не принимаем ваш отказ от товаров из-за проблем с таможенным налогом; (в некоторых странах платформа имеет возможность предварительного сбора тарифов) 3. Чтобы не повлиять на получение товаров, после покупки товаров, пожалуйста, обратите больше внимания на информацию, такую как электронные письма, сообщения на платформе и т. д. Если есть какая-либо информация о неясном адресе или изменении логистической политики, мы сообщим вам как можно скорее, И с нетерпением ждем вашего ответа.

Проект печатной платы

1. ПХД, продаваемые в магазине, не содержат каких-либо компонентов, и вы должны подготовить их самостоятельно. 2. Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования. 3. Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно. 4. Мы не предоставляем информацию, кроме страницы введения продукта.

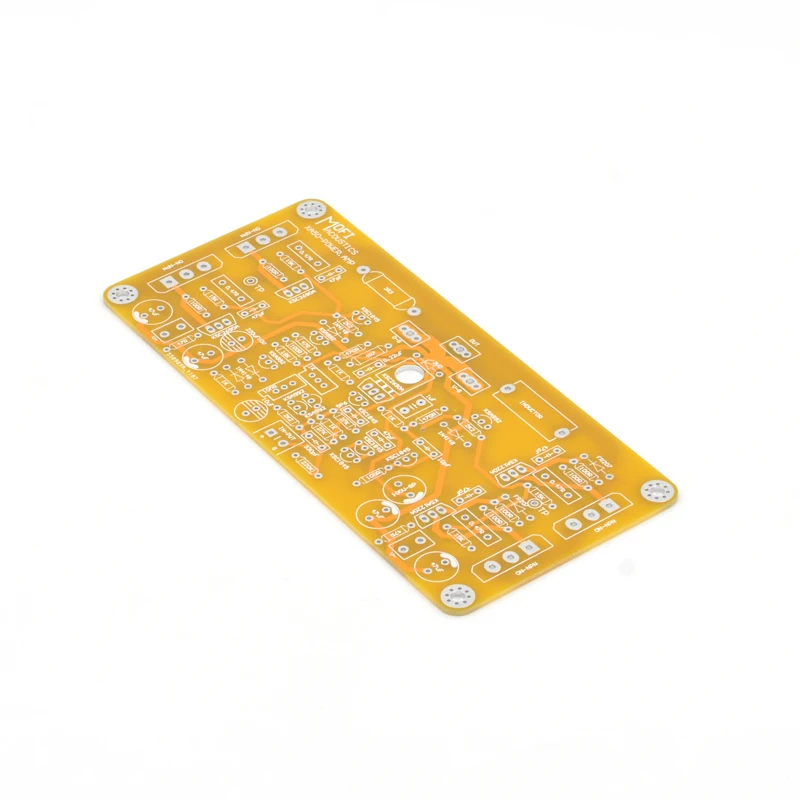

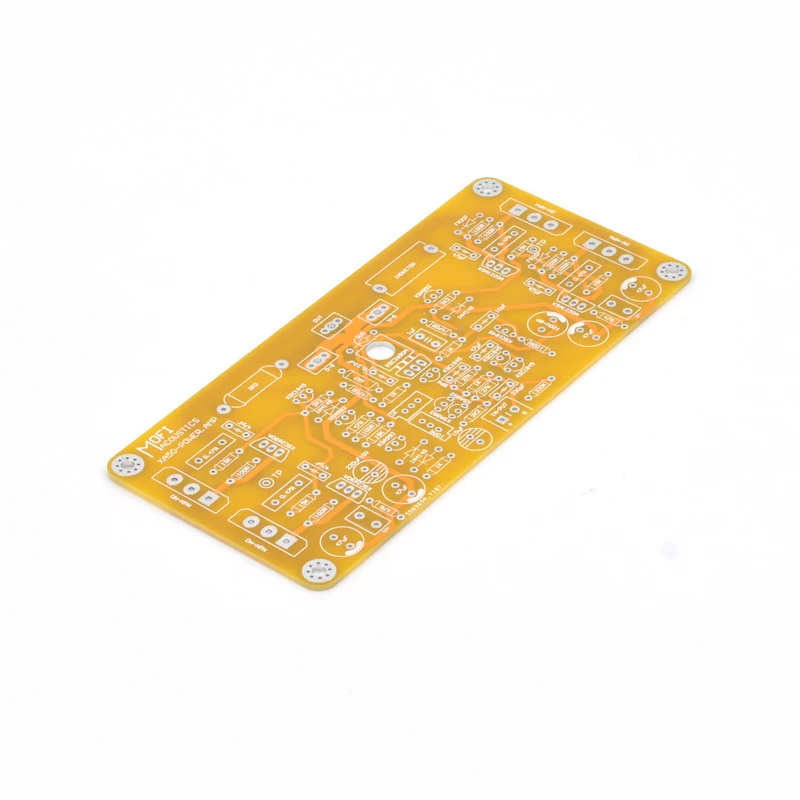

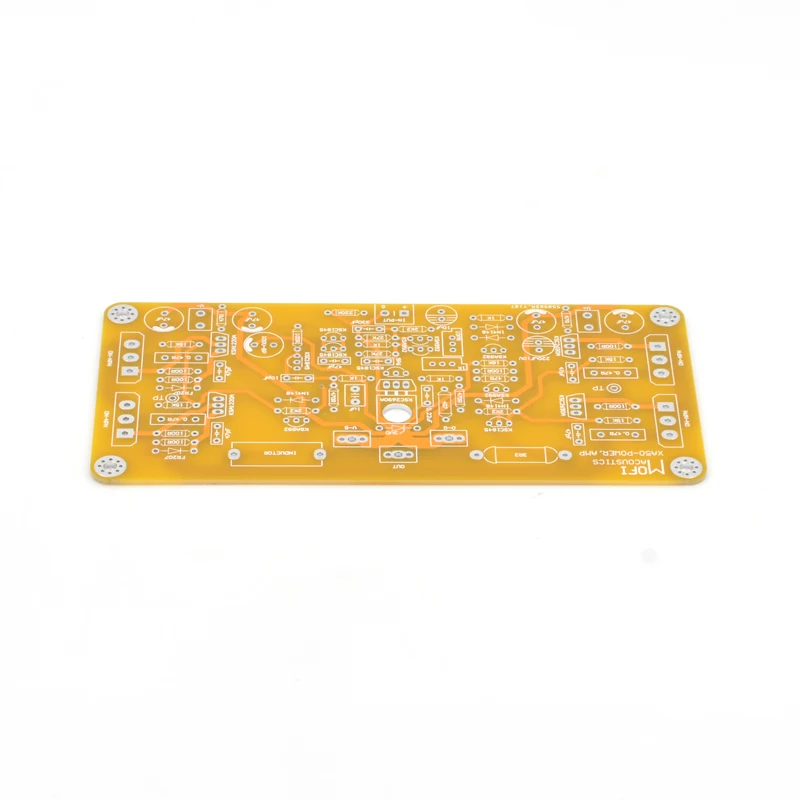

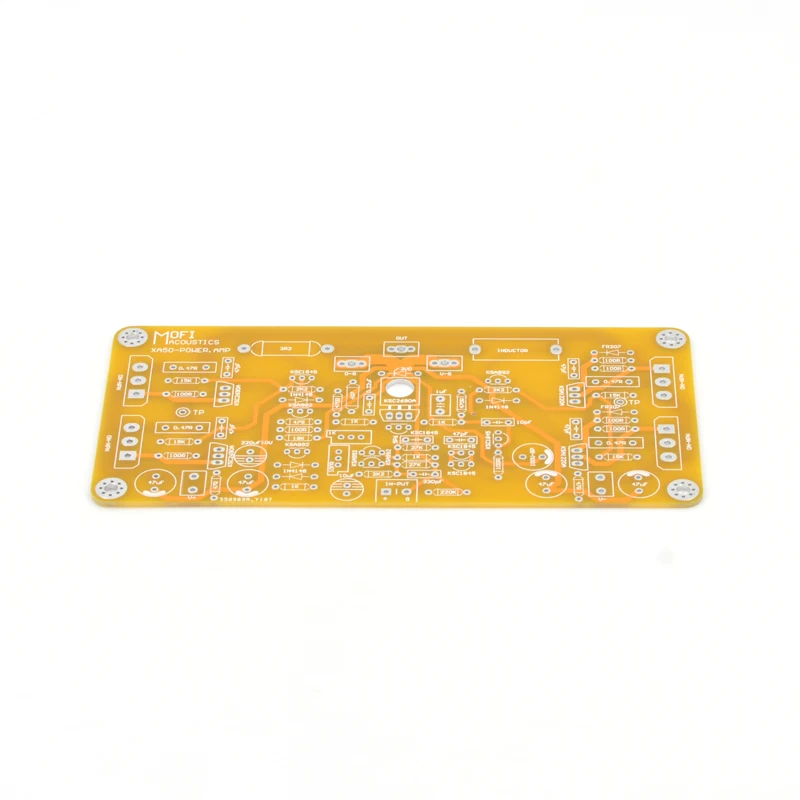

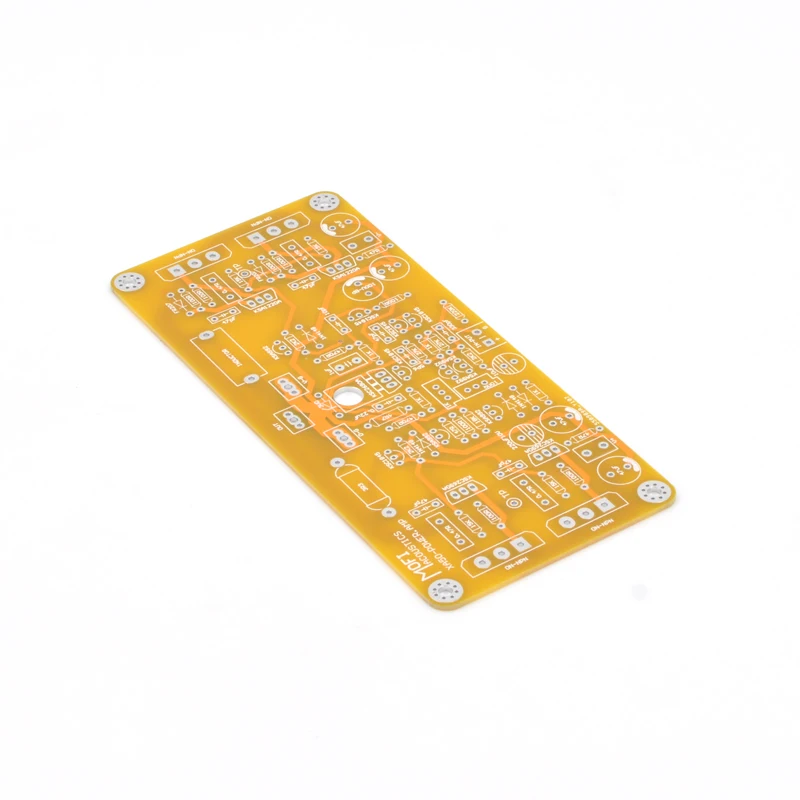

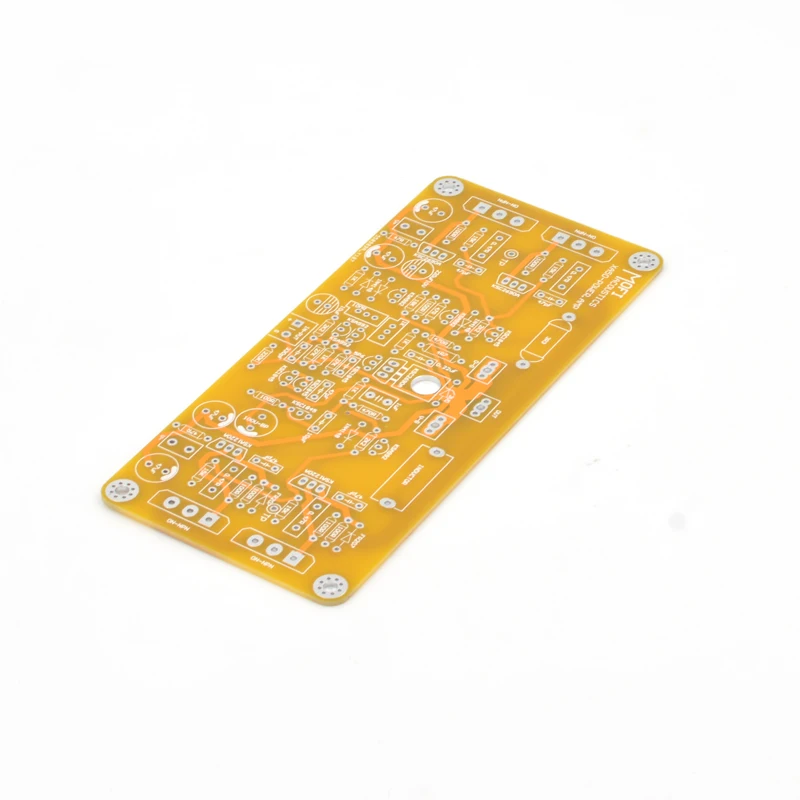

MOFI- XA50 200Wate 4Ω печатная плата усилителя мощности проекта

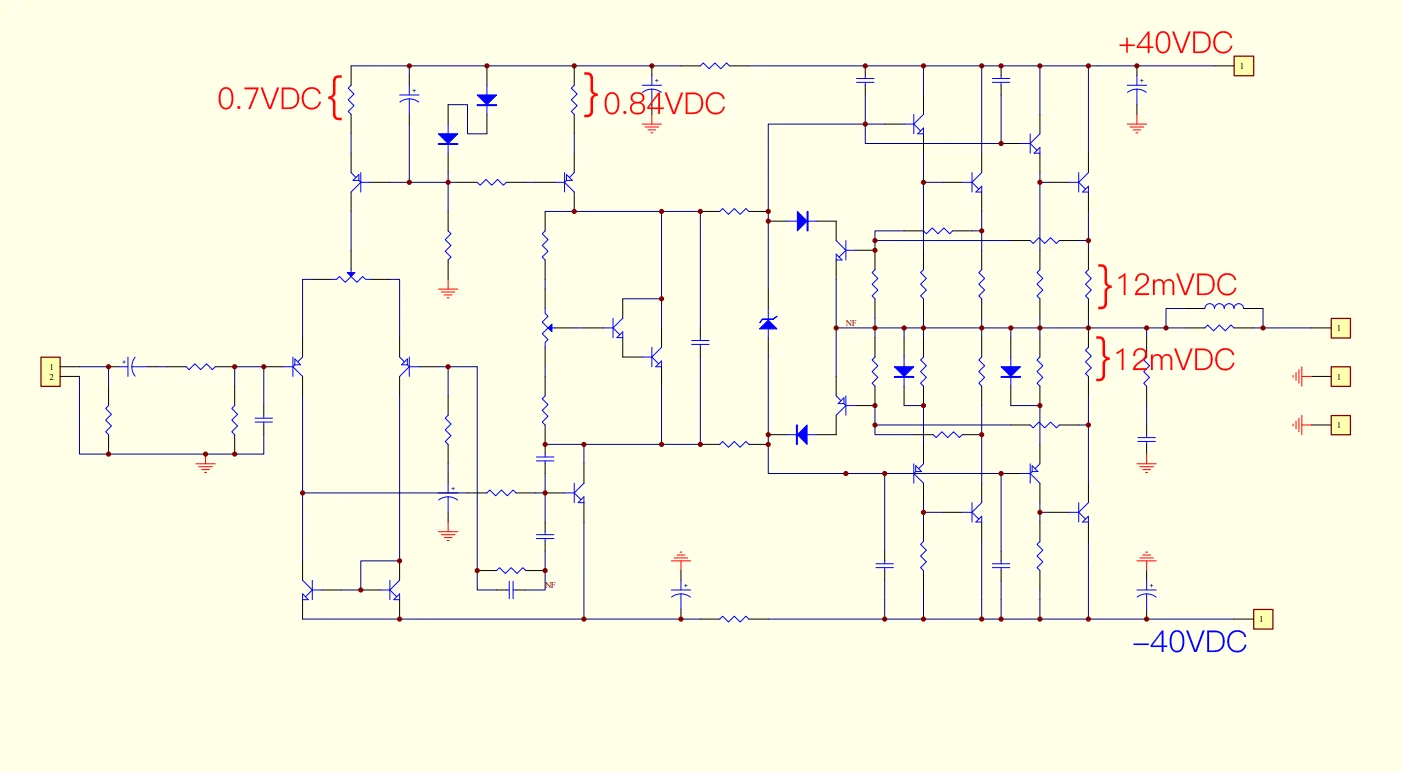

Он основан на основной цепи усилителя мощности XA50 с музыкальной точностью. Технические характеристики: Полностью дискретный 100 ватт 8ом (± 45В DC) 200 ватт 4ом (± 45В DC) Monarual дизайн Одноточечное заземление, сопротивление заземления близко к 0,02 Ом, низкий уровень шума PCB небольшой и гибкий, очень дружелюбный для всех видов установки шасси. Более экономичный потенциал для модификации звука. Всего 4 силовых транзистора на канал для выходной мощности Максимальное входное напряжение: 3.8VPP Коэффициент усиления: 21X Входное сопротивление: 220K Выходная мощность: 100 ватт 8Ω(± 45VDC) AB 200 ватт 4Ω(± 45VDC) AB

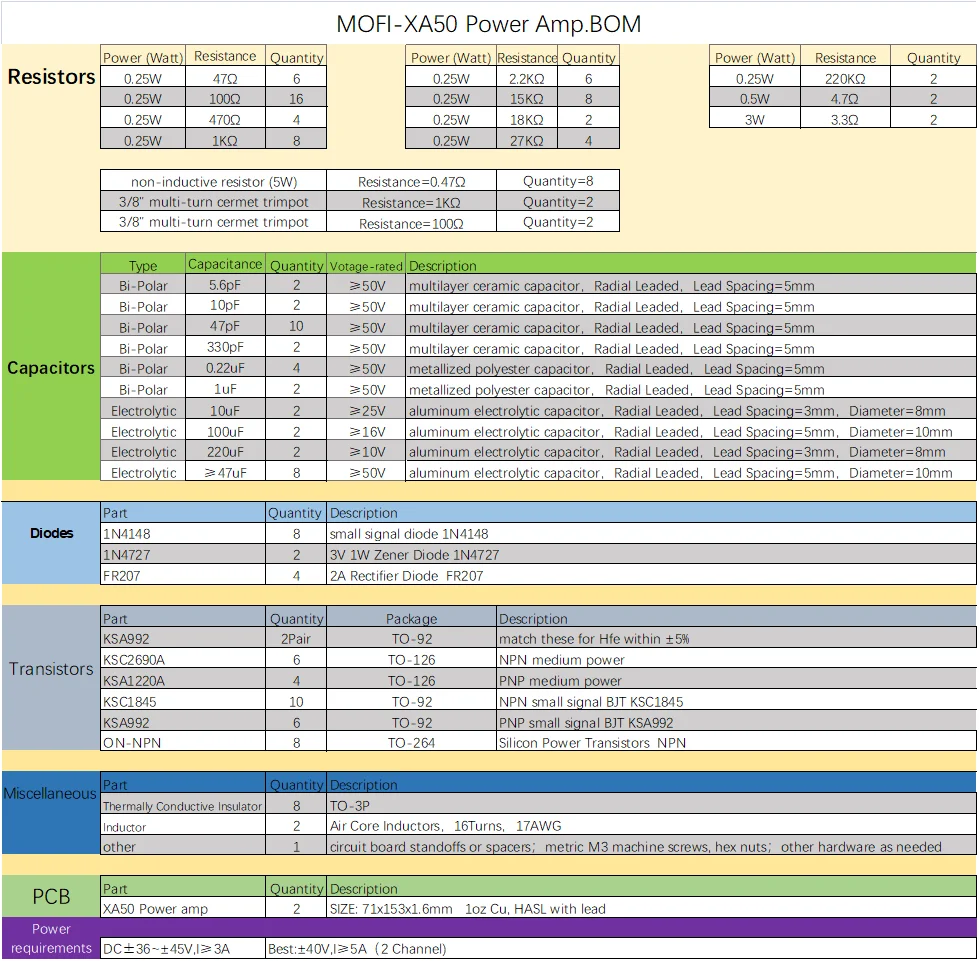

Инструкции

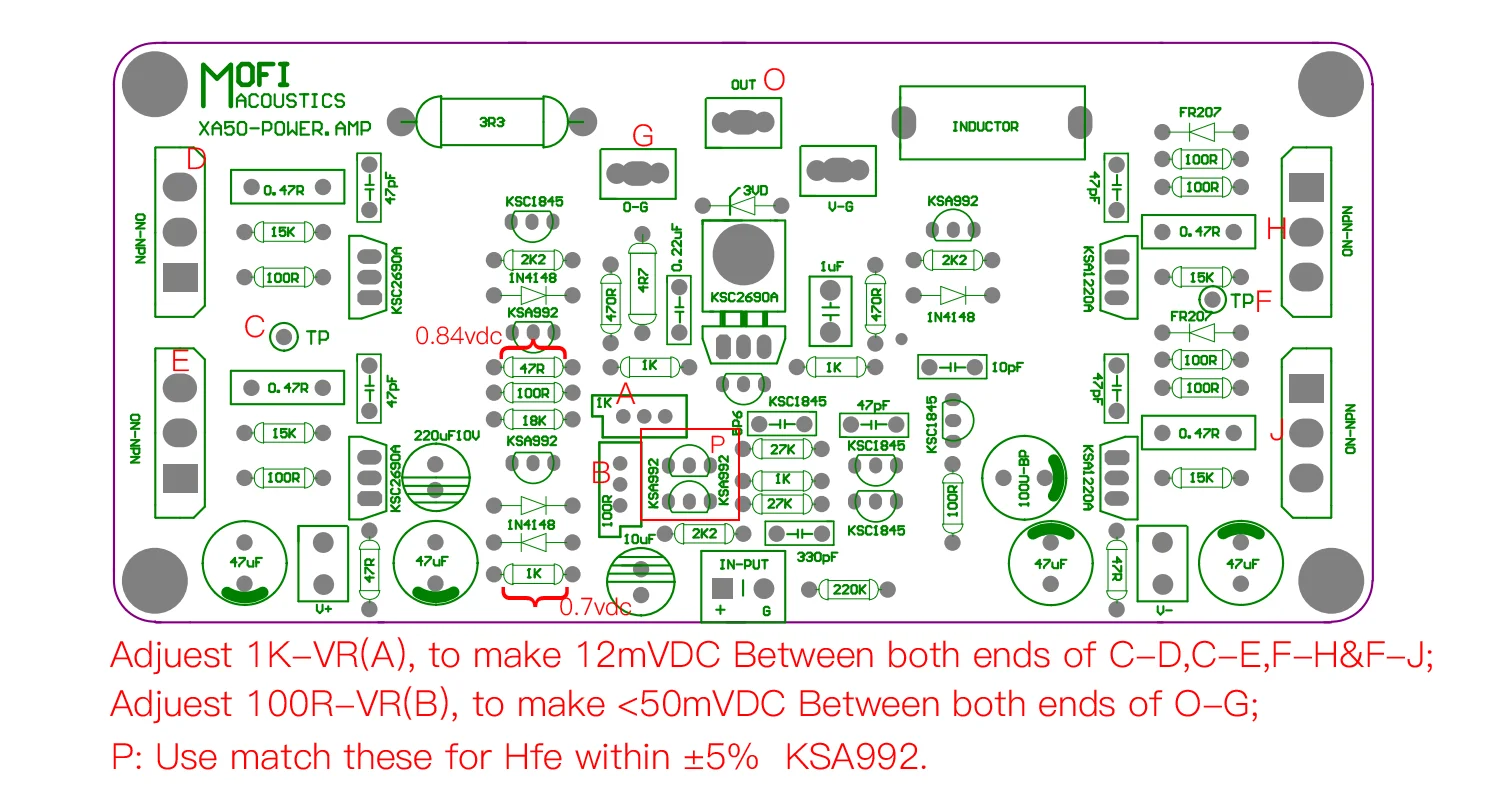

Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие. Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей. Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение. Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти. Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Как минимум, вы должны убедиться, что входы V + и V- DC не замыкаются на землю или друг к другу, и что выходная панель не замыкается на землю. Исправьте любые ошибки, прежде чем перейти к следующей фазе. Советы: Пожалуйста, подготовьте внешний радиатор. Отрегулируйте 1K-VR против часовой стрелки до максимального значения сопротивления перед включением. После включения, Медленно отрегулируйте 1K-VR по часовой стрелке до 12mVDC можно измерить между C-D,C-E,F-H и F-J ..
