Комплект для контроля доступом калиткой дверью с электромагнитный замком.
Предназначен для быстрого открытия двери, путем поднесения бесконтактного брелка формата Em-Marine или нажатием кнопки выхода.
Подходит для установки на двери в офисных помещениях где нужно обеспечить контроль прохода сотрудников.
ВНИМАНИЕ ПРИ ОТКЛЮЧЕНИИ СЕТИ ПИТАНИЯ 220В ЗАМОК БУДЕТ РАЗМАГНИЧЕН (ОТКРЫТ).
ДЛЯ БЕСПЕРЕБОЙНОЙ РАБОТЫ КОМПЛЕКТА ТРЕБУЕТСЯ РЕЗЕРВНЫЙ ИСТОЧНИК ПИТАНИЯ 12В С АККУМУЛЯТОРОМ!!!
КЛЮЧИ САМОСТОЯТЕЛЬНО ЗАНОСЯТСЯ В ПАМЯТЬ КОНТРОЛЛЕРА!!!
Состав комплекта KIT-MAGNIT M1-300:
автономный контроллер Z-5R - 1шт.
замок электромагнитный M1-300 - 1шт.
накладной антивандальный считыватель EM-Marine CP-Z-2 мод.EP - 1шт.
кнопка выхода КН-05К-1шт.
брелок Em-Marine - 5шт.
Состав комплекта KIT-MAGNIT M1-300+BP:
автономный контроллер Z-5R - 1шт.
замок электромагнитный M1-300 - 1шт.
накладной антивандальный считыватель EM-Marine CP-Z-2 мод.EP - 1шт.
кнопка выхода КН-05К-1шт.
брелок Em-Marine - 5шт.
блок питания 12В -1шт.
Состав комплекта KIT-MAGNIT MS-280LED:
автономный контроллер Z-5R - 1шт.
замок электромагнитный MS-280LED - 1шт.
накладной антивандальный считыватель EM-Marine CP-Z-2 мод.EP - 1шт.
кнопка выхода КН-05К-1шт.
брелок Em-Marine - 5шт.
Состав комплекта KIT-MAGNIT MS-280LED+BP:
автономный контроллер Z-5R - 1шт.
замок электромагнитный MS-280LED - 1шт.
накладной антивандальный считыватель EM-Marine CP-Z-2 мод.EP - 1шт.
кнопка выхода КН-05К-1шт.
брелок Em-Marine - 5шт.
блок питания 12В -1шт.

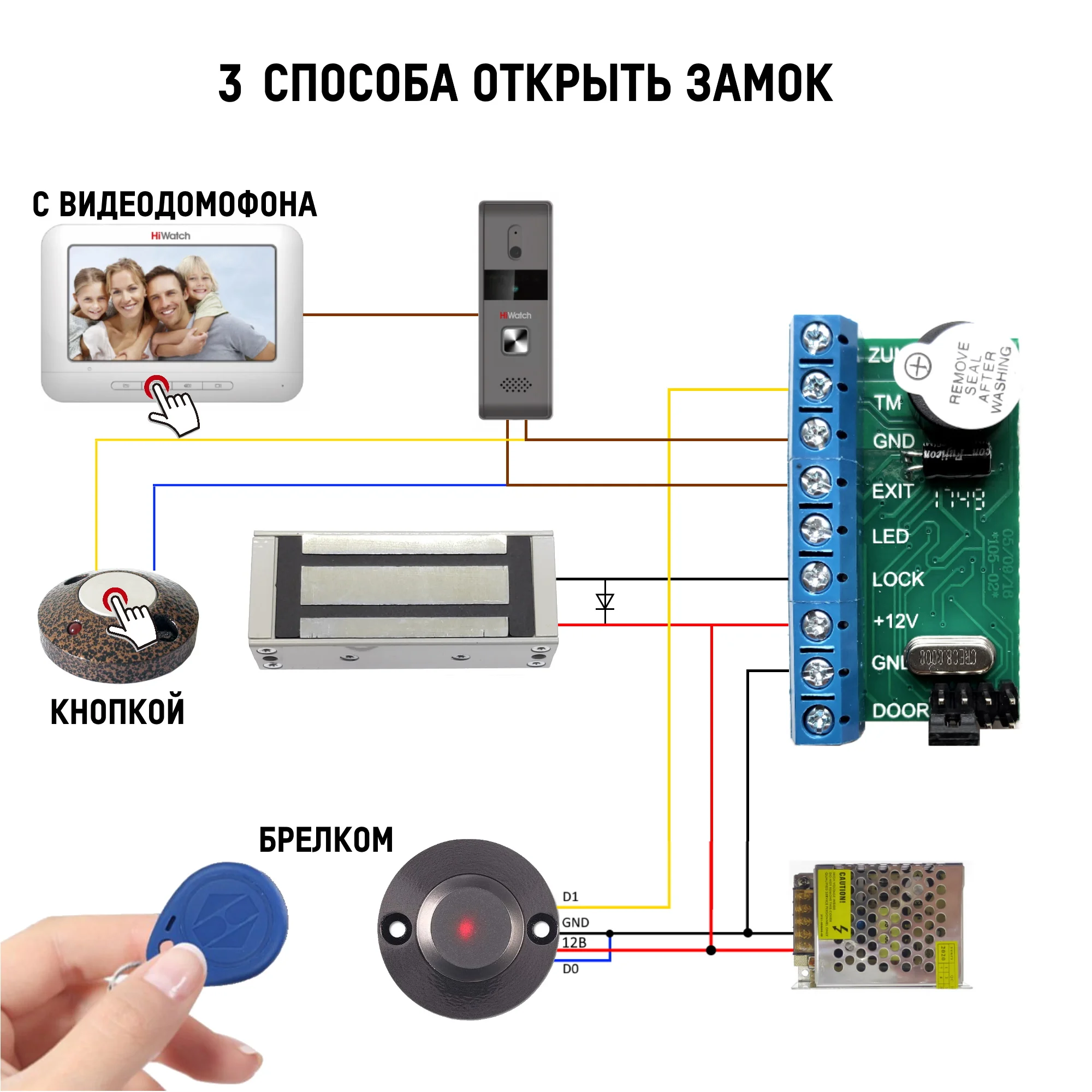

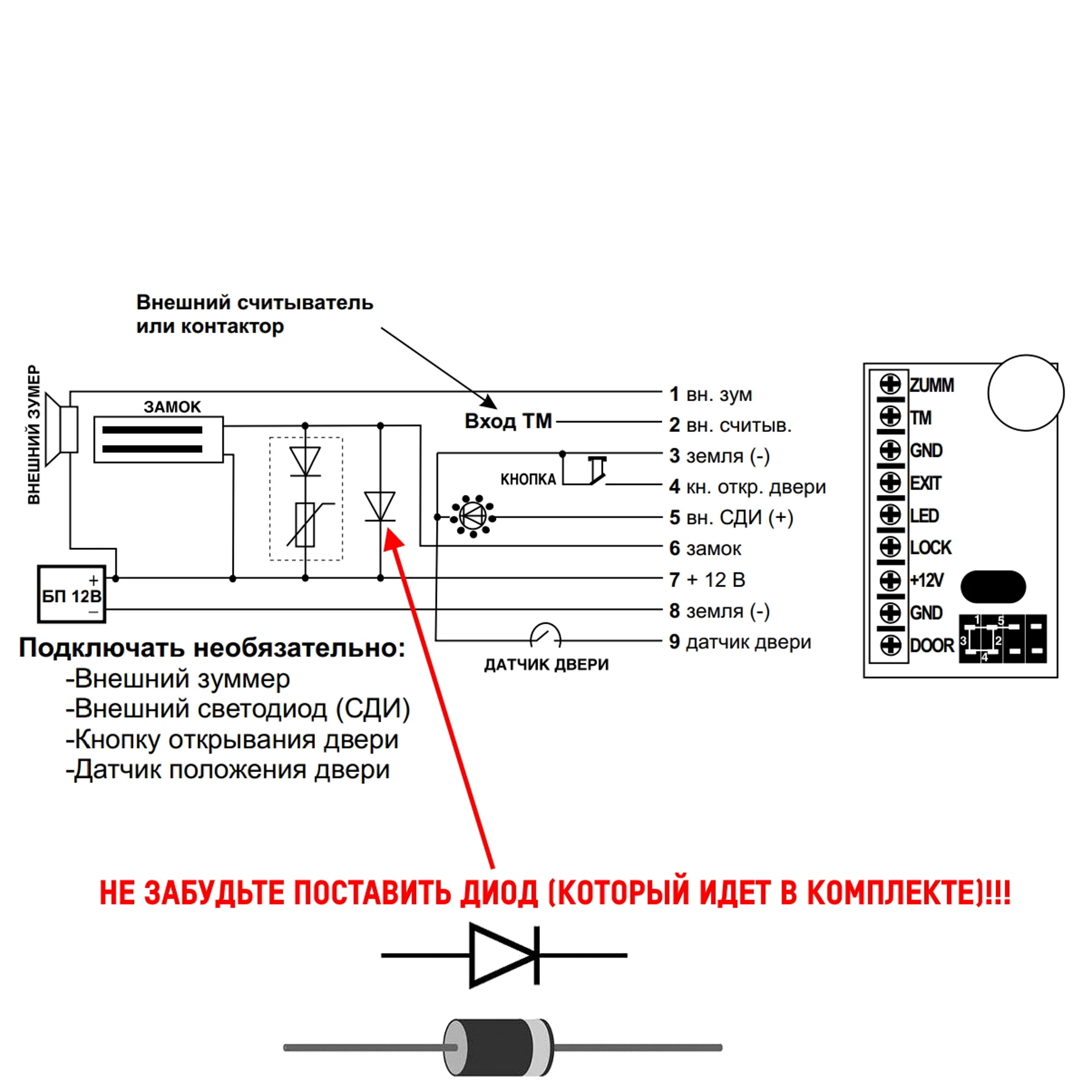

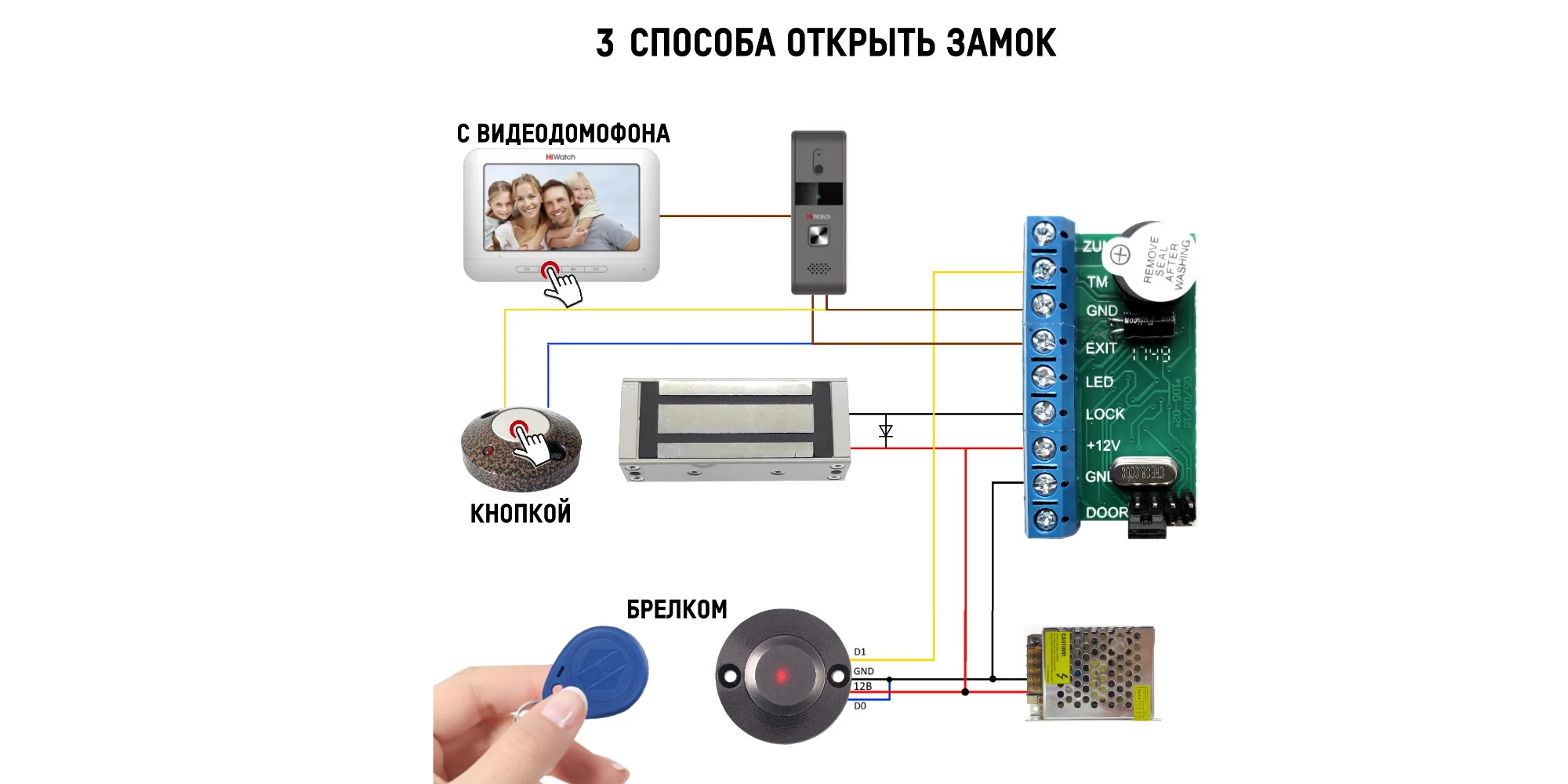

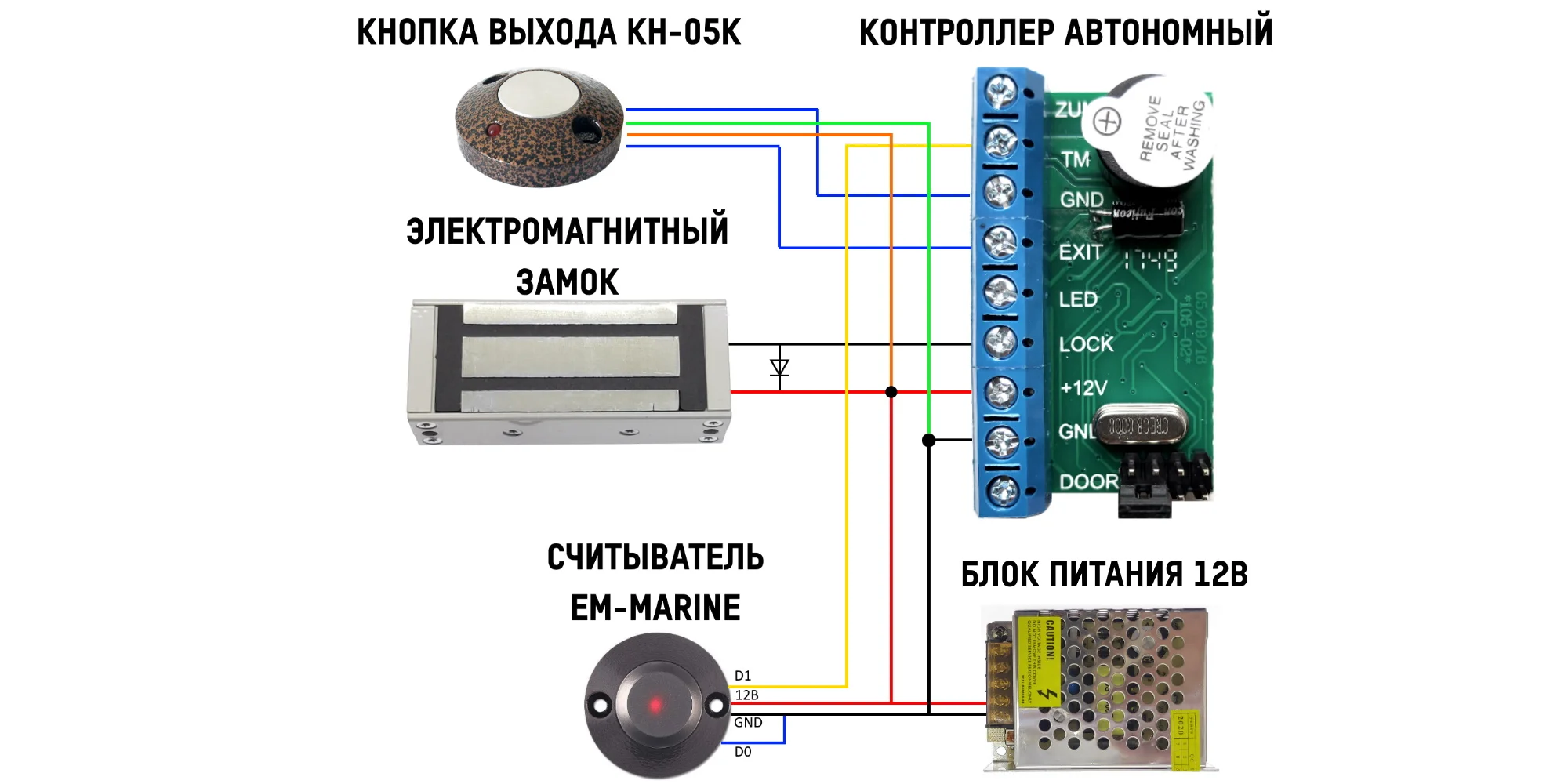

СХЕМА ПОДКЛЮЧЕНИЯ
Комплект для контроля доступом калиткой дверью с электромагнитным замком.
Предназначен для быстрого открытия двери или калитки, путем поднесения бесконтактного брелка формата Em-Marine

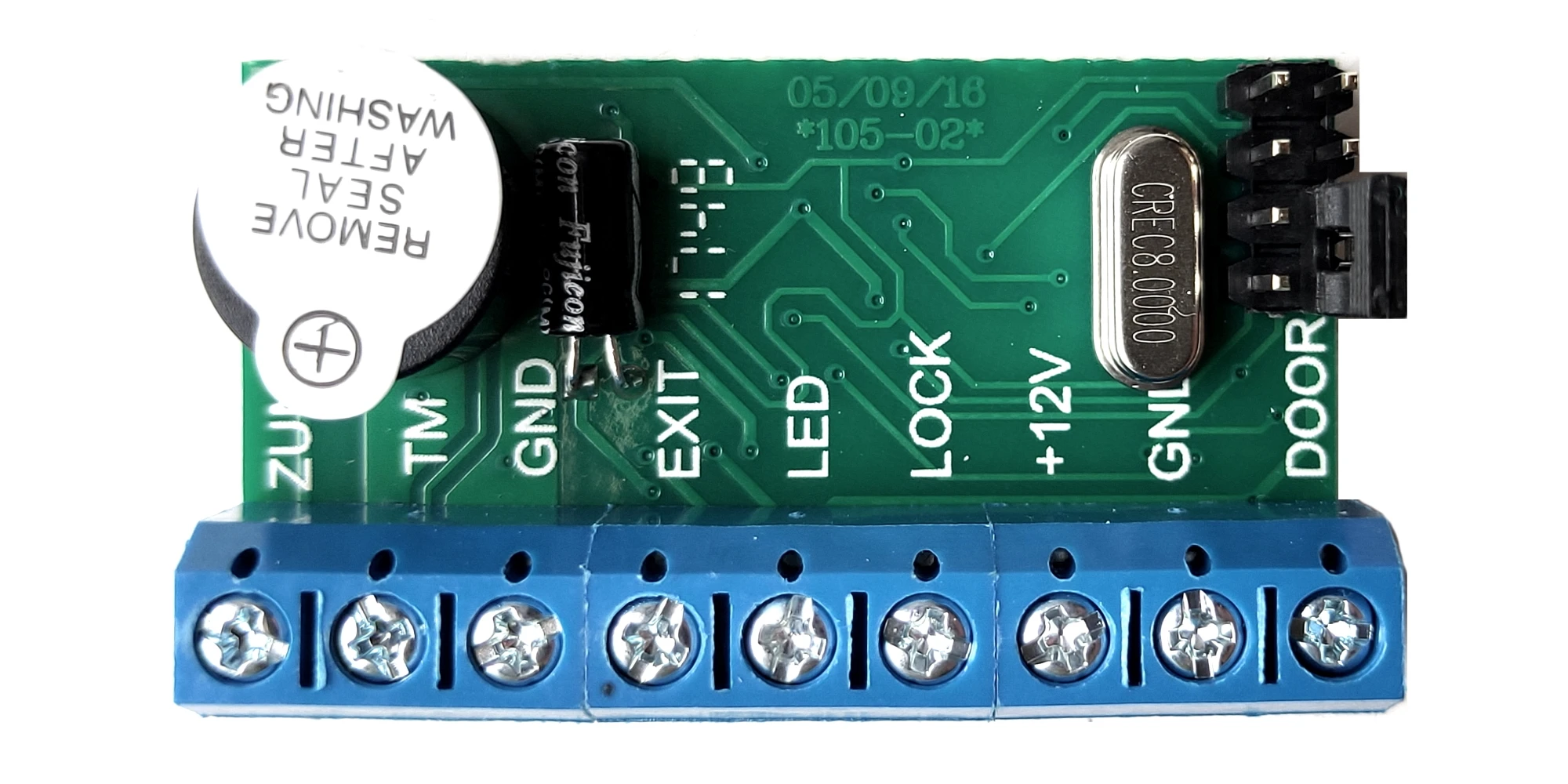

Автономный контроллер Z-5R предназначен для управления электромагнитными и электромеханическими замками.
Габариты изделия позволяют устанавливать его как внутри замка, так и отдельно.
Работает с ключами Touch Memory DS1990А и с RFID картами/брелками.
Контроллер Z-5R позволяет подключить следующее оборудование:•1•Датчик двери•2•Блок питания•3•Электромагнитный /электромеханический замок•4•Внешний светодиод•5•Кнопка открывания замка•6•Внешний зуммер•7•Считыватель
Режимы работы
РежимОБЫЧНЫЙ- доступ по простым и блокирующим ключам.РежимACCEPT- восстановление базы данных ключей. В режиме ACCEPT контроллер разрешает доступ всем ключам и заносит их ID в свою память. Таким образом, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.РежимTRIGGER- управление работой замка: вкл./выкл. Одно касание ключа - замок закрыт, второе касание ключа - замок открыт. Режим TRIGGER удобен в случаях, когда необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.).РежимБЛОКИРОВКА- доступ только по блокирующим ключам.
Технические характеристики:
Количество ключей: 1364
Типы записываемых ключей: простой, мастер, блокирующий
Интерфейс связи со считывателем: Dallas TM (iButton)
Максимальная длина линии от считывателя до контроллера:
- Dallas Touch Memory: не более 15 м
Наличие перемычки для выбора типа замка: есть
Тип исполнительного устройства: электромеханический/электромагнитный замок
Световая и звуковая индикация режимов работы: есть
Возможность записи содержимого памяти контроллера в ключ DS1996L и наоборот: есть
Возможность программирования контроллера с помощью адаптера: есть
Установка длительности открывания замка: от 0 до 220 c
Выход: МДП транзистор 1шт.
Напряжение питания: 12V DC
Ток потребления: 4мA
Ток коммутации: 5А
Защита от неправильного включения: есть
Рабочая температура: -40°С +50°С
Размеры (мм): 46 х 26 х 15

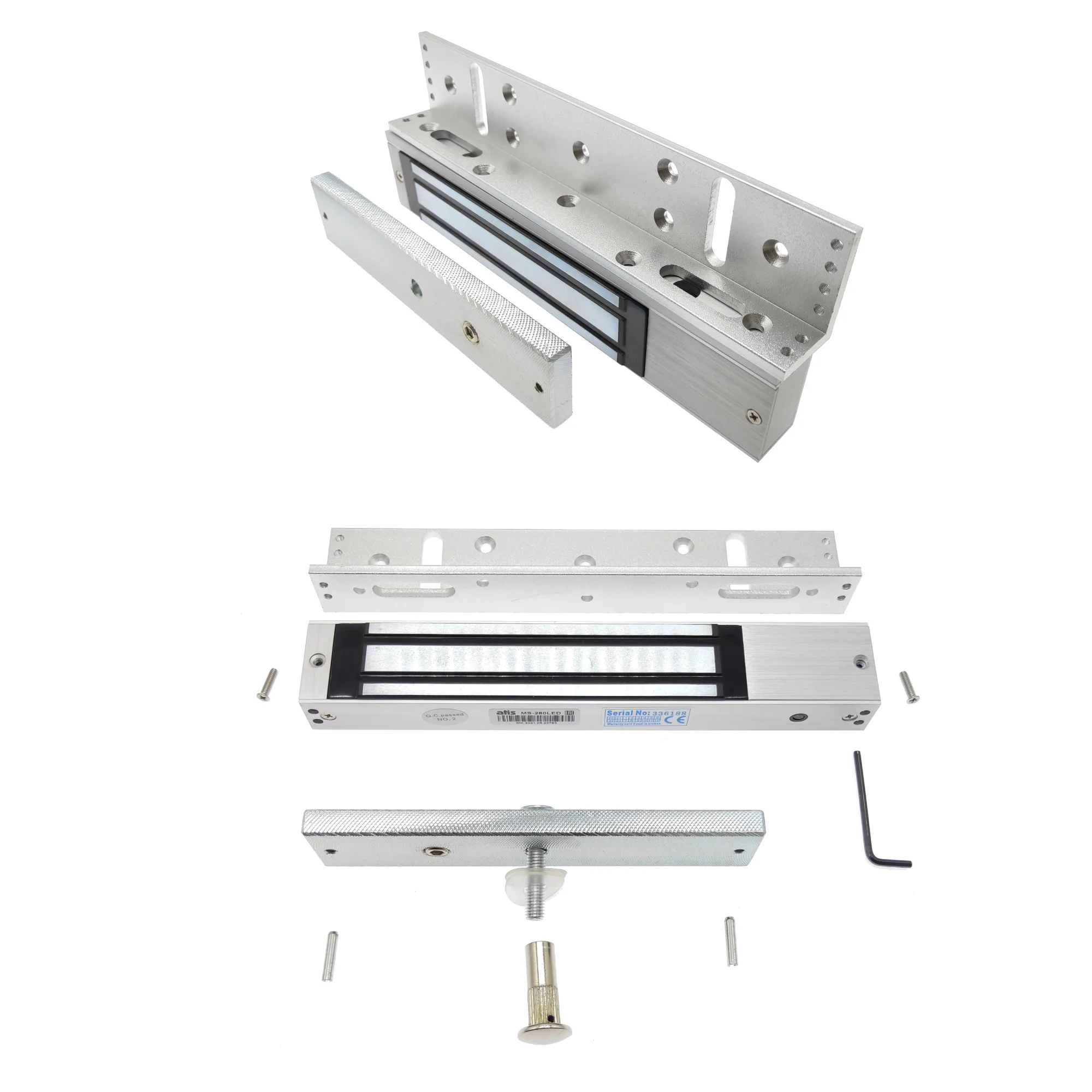

Замок электромагнитный M1-300 предназначен для запирания двери в системах ограничения доступа.
Замок имеет встроенный контур размагничивания и искрогашения.
Стальные поверхности замка имеют цинковое покрытие, корпус окрашен коррозионностойкой порошковой краской. Окраски корпуса: белый RAL9002 (базовый).
В комплекте с магнитным замком поставляется монтажный уголок 50х40 мм для крепления замка на дверную коробку, обеспечивающий регулировку положения замка по высоте и глубине.
Встроенный колебательный контур обеспечивает нулевую остаточную намагниченность замка.
Диапазон рабочих температур ±40°С.
Усилие отрыва при Uпит12В не менее, 300 кгс
Потребляемый ток при Uпит12В не более, 330 мА
Вес в сборе не более, 1,9 кг
Габариты электромагнита/якоря, 134х55х35 / 96х53х12мм

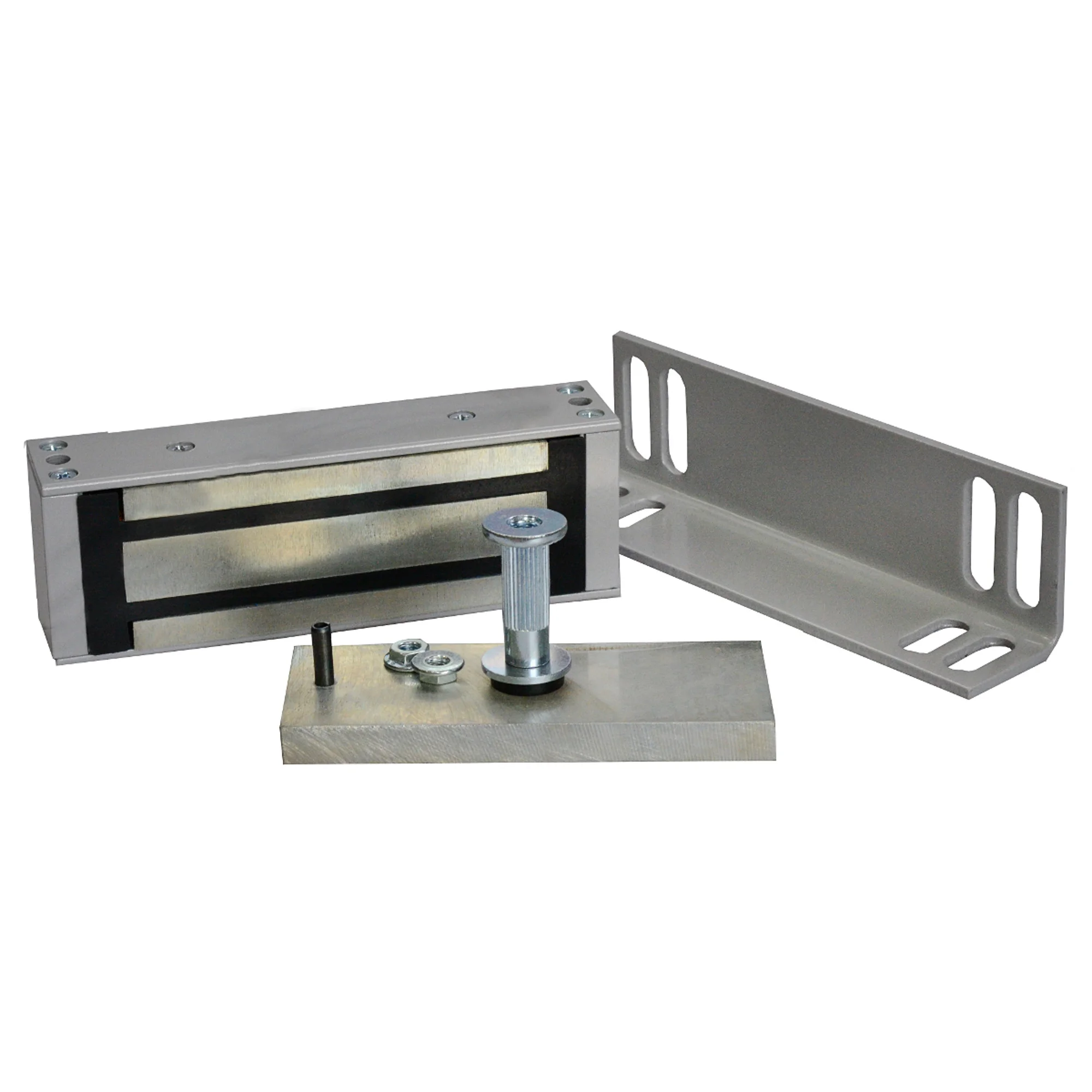

Электромагнитный замок MS-280LED, накладной, сила удержания 190-280кг, светодиод, внутренняя установка.
Питание: DC12V/350mA.
Установка на двери металлические/пластиковые/деревянные и металлопластиковые.
Уголок монтажный L-oбразный к эл/магн замку, для тонких дверей (металлических, деревянных и металлопластиковых).

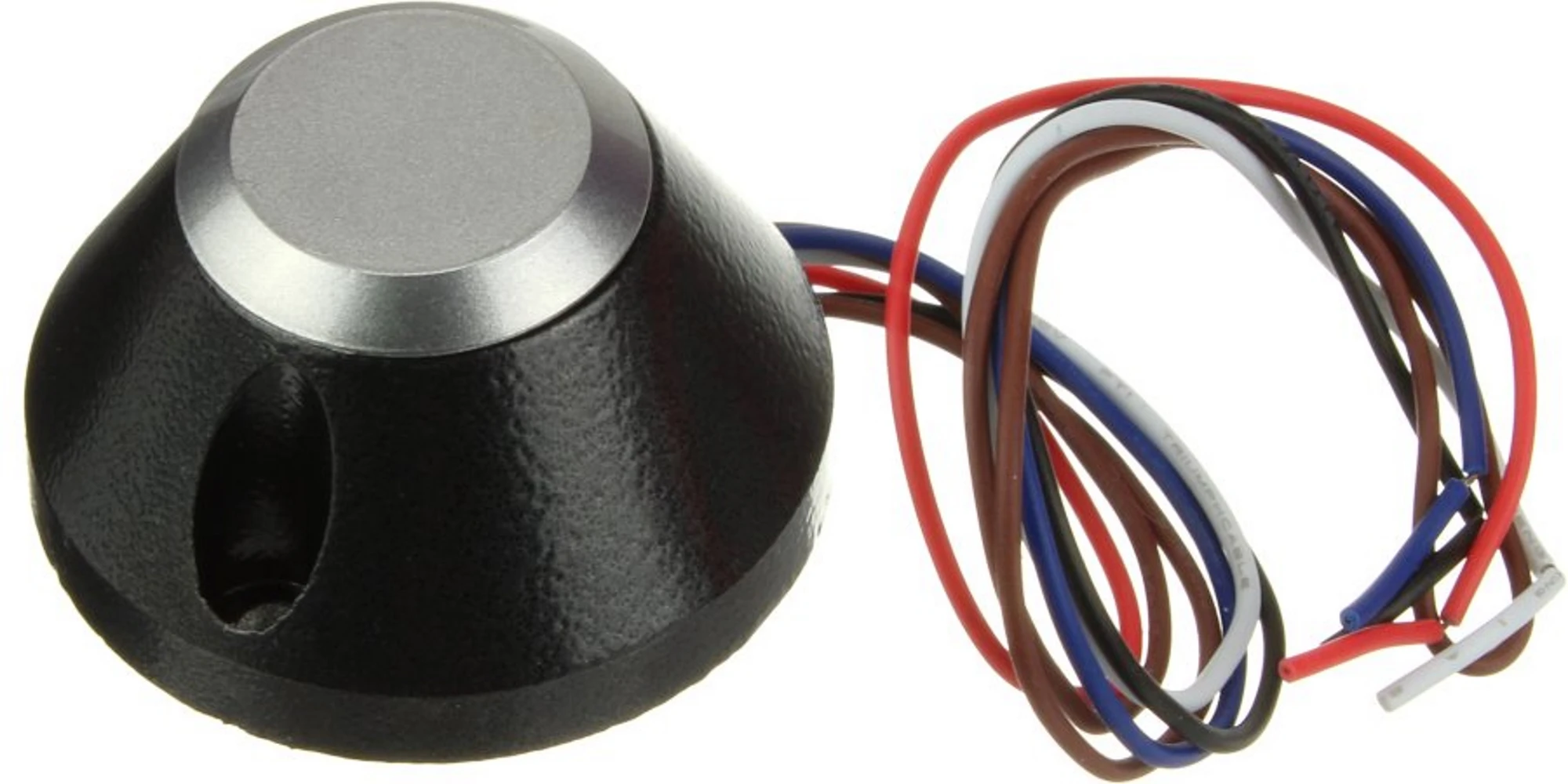

Накладной антивандальный считыватель CP-Z-2
Маленький размер и металлическая основа снимают все барьеры по монтажу изделия на улице, внутри помещения, на торговом оборудовании.
Технические характеристики:
Рабочая частота: 125 кГц
Чтение идентификаторов (брелоки, браслеты): EM-Marine
Дальность чтения: 3-6 см
Выходной интерфейс : Dallas Touch Memory (эмуляция DS1990A) , Wiegand 26
Максимальная длина линии от считывателя до контроллера:
- Dallas Touch Memory: не более 15 м
- Wiegand: не более 100 м
Световая индикация: есть
Подсветка: Постоянно горит красный свет* (опционально)
Напряжение питания: 8 - 18В постоянного тока
Потребление тока: 35мA
Материал корпуса: поликарбонат
Цвет корпуса: черный, светло-серый
Рабочая температура: -40°С +50°С
Габаритные размеры (мм): D45XH25

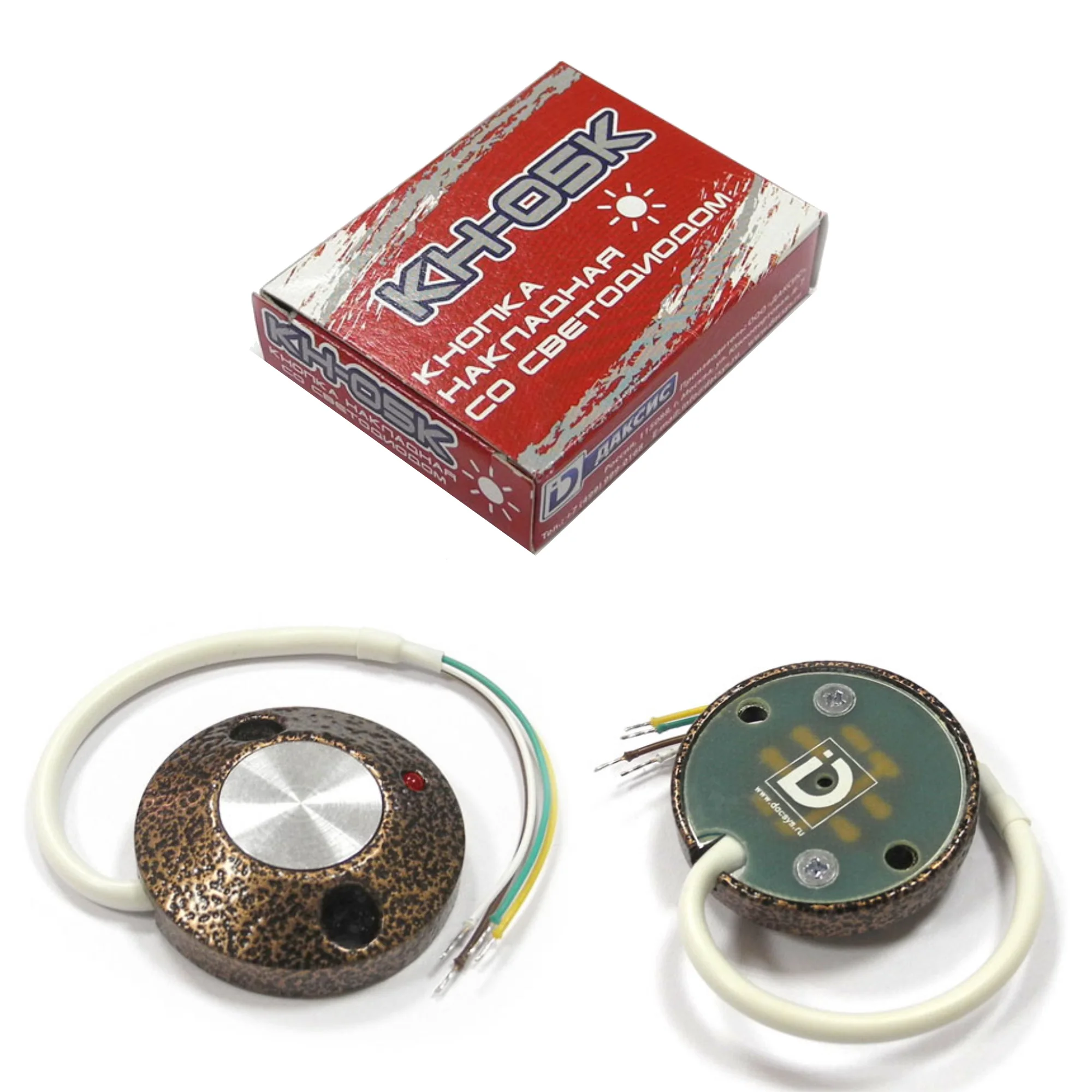

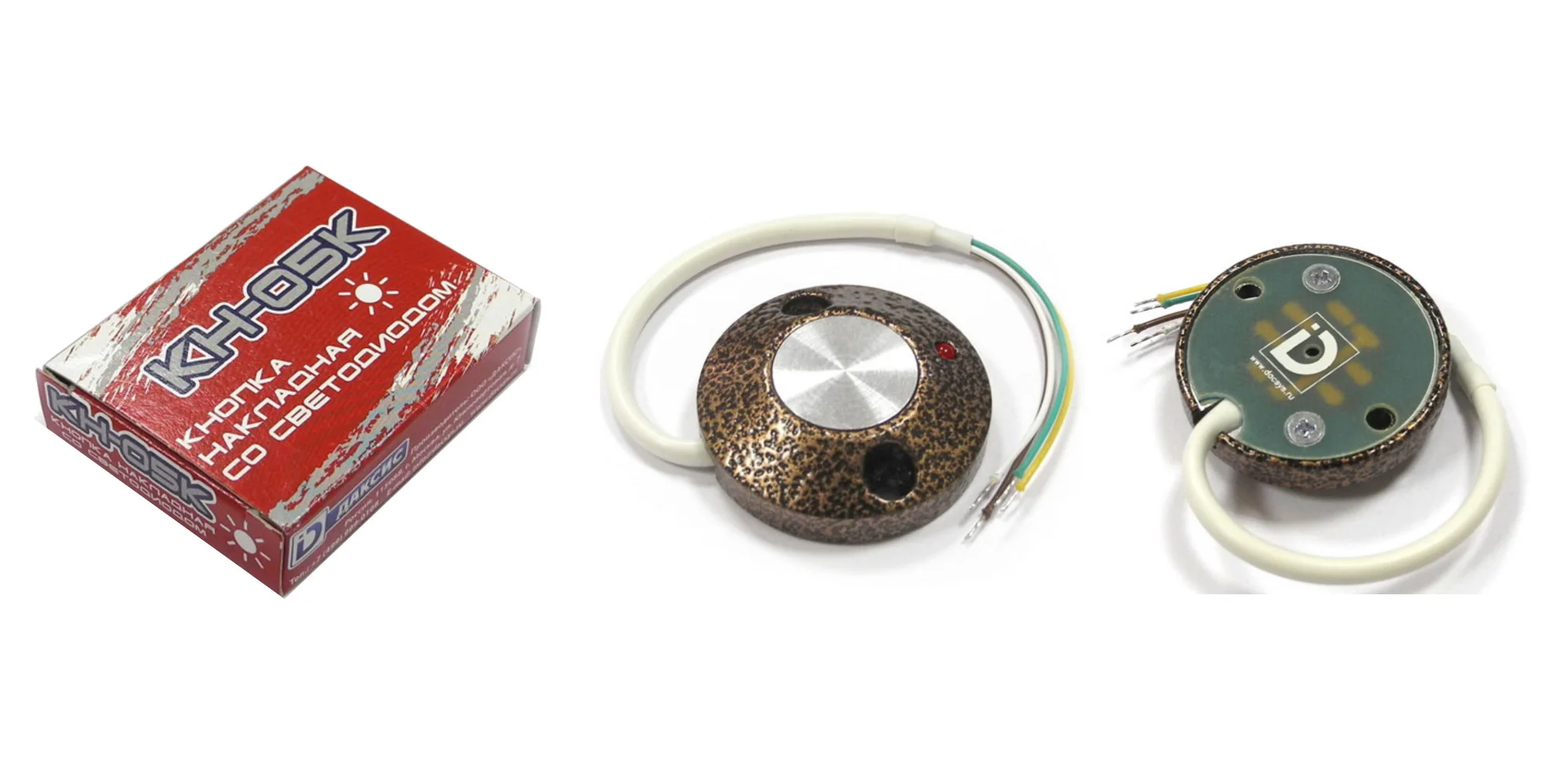

Назначение выводов кнопки КН-05К:
1.Белый - Контакт №1
2.Коричневый - Контакт №2
3.Желтый - «+» Светодиода
4.Зеленый - «-» Светодиода
Характеристики кнопки:
1.Максимальный ток нагрузки 50мА;
2.Максимальное рабочее напряжение до 12 +/- 10 % при постоянном и переменном напряжении и активной нагрузке;
3.Сопротивление замкнутых контактов 0.1 Ом;
4.Контакты нормально разомкнутые;
5.Минимальное количество нажатий заявленное производителем тактовой кнопки 100 000 раз;
6.Яркость светодиода 5..30мКд
7.Напряжение питания светодиода +5..12В постоянного напряжения, внешний ограничительный резистор не требуется, внутри кнопки установлен резистор 1кОм;
8.Для кнопок КН-04К и КН-05К покрытие корпуса порошковой эмалью.

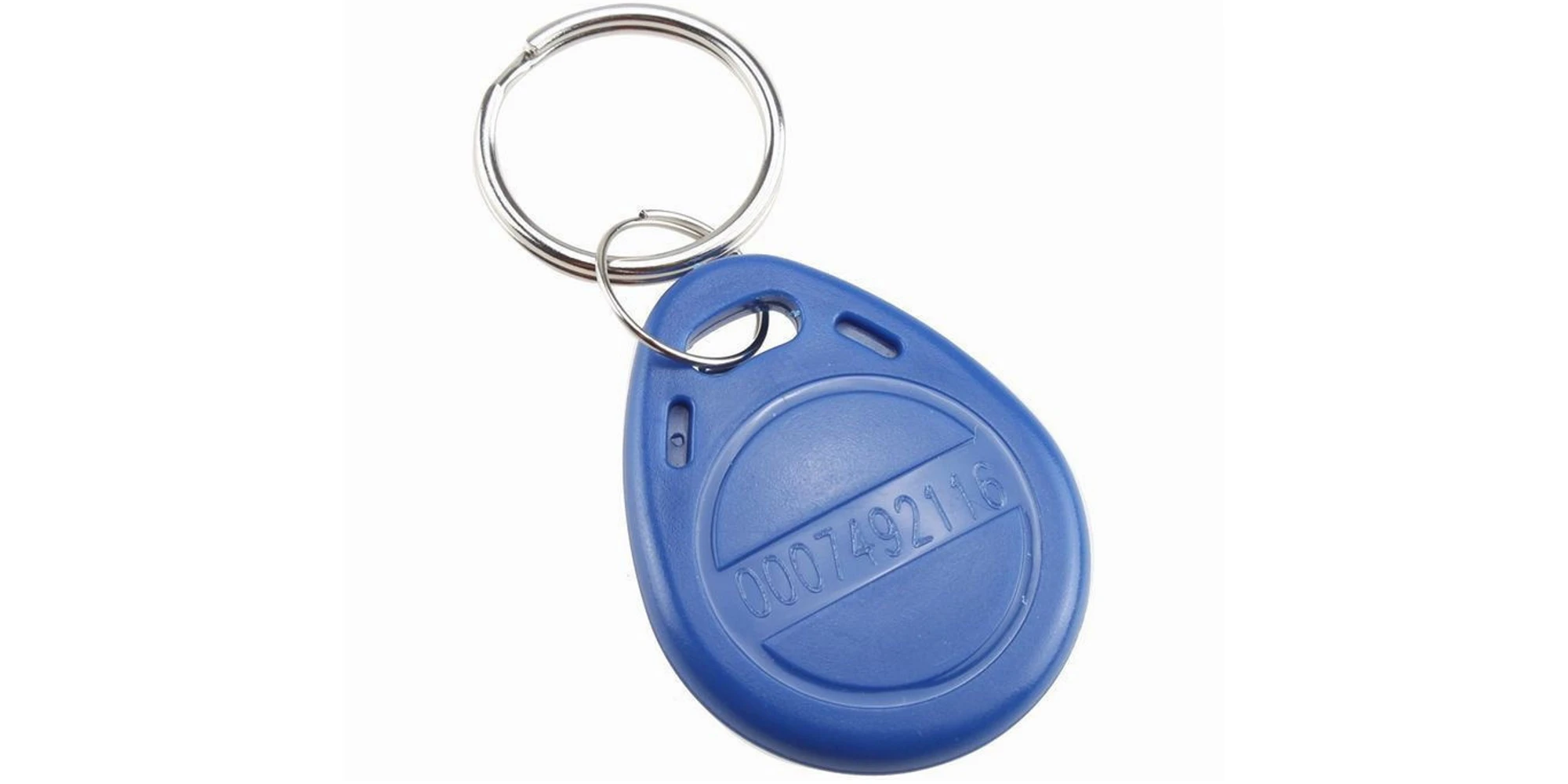

Брелок Em-Marinпредназначендля идентификации пользователя в системе контроля доступа по коду.
Брелок Em-Marine – это бесконтактный брелок, изготовленный из ABS пластика, сочетающий в себе миниатюрные размеры и бесконтактную технологию. Легко одевается на кольцо для ключей, зажим бейджа или шнурок. Брелок Em-Marine подходит для использования в суровых природных условиях
Пластиковый брелок EM Marine, 125 кГц, 64-битный код, пластик ABS, с нумерацией, синий
