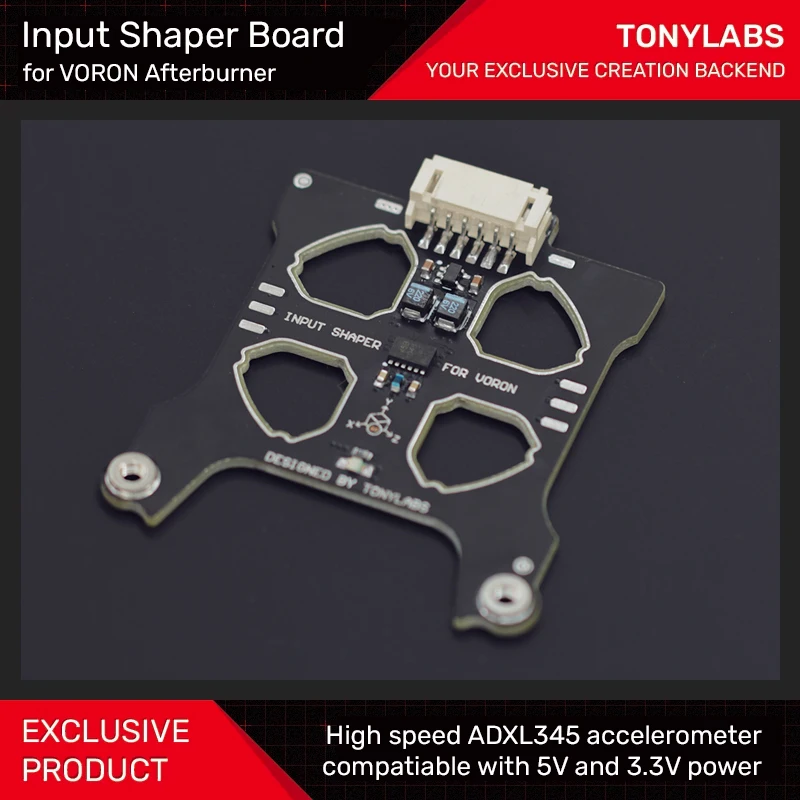

Входной формирователь ADXL345 акселерометр, предназначенный для 3D-принтера VORON

Пожалуйста, обратите внимание, что в посылка нет кабеля или проводов. Но есть разъем PH2.0 и некоторые контакты в комплекте. Вам нужно измерить правильную длину проводов и сделать свой собственный кабельный жгут самостоятельно.

Ссылка URL:Https://www.klipper3d.org/Measuring_Resonances.html

Klipper имеет встроенную поддержку ADXL345 акселерометра, который может быть использован для измерения резонансных частот принтера для различных осей, и автонастройка входных формирователей для компенсации резонансов. Обратите внимание, что использование ADXL345 требует пайки и обжима. ADXL345 может быть подключен к Raspberry Pi напрямую или к SPI интерфейсу MCU платы (это должно быть достаточно быстро).

Есть 3,3 V регулятор напряжения на доске, таким образом, вы можете включить платы на 5V питания булавки с Raspberry Pi.

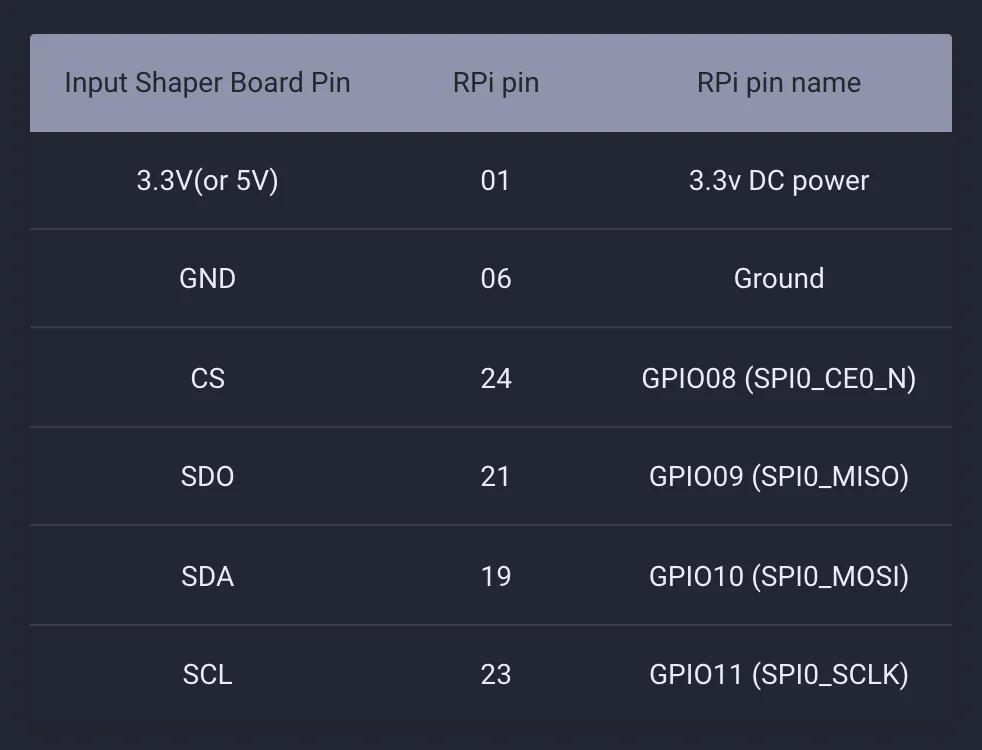

Вам нужно подключить V0.1 входной формирователь платы к Raspberry Pi через SPI. Обратите внимание, что соединение I2C, Рекомендуемая схема подключения:

Пожалуйста, проверьте ссылку, если вам нужна дополнительная информация о кодовой части.
