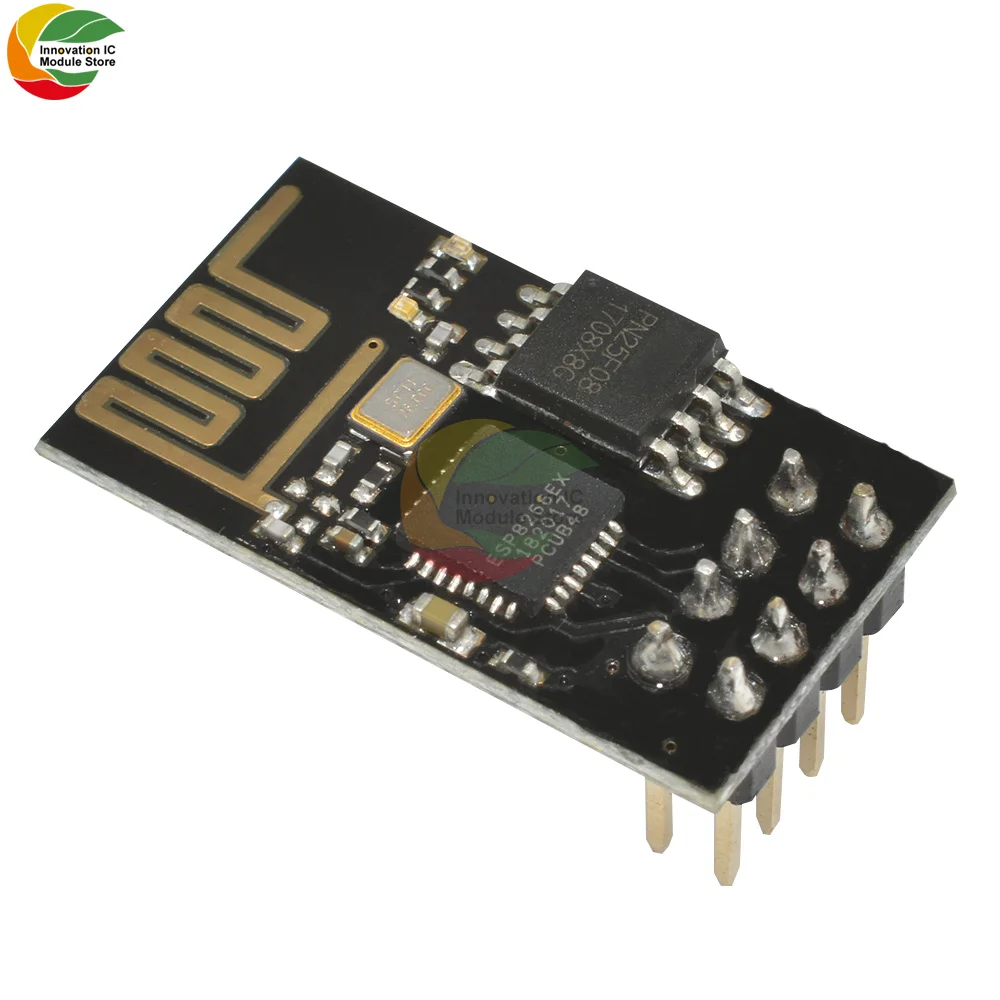

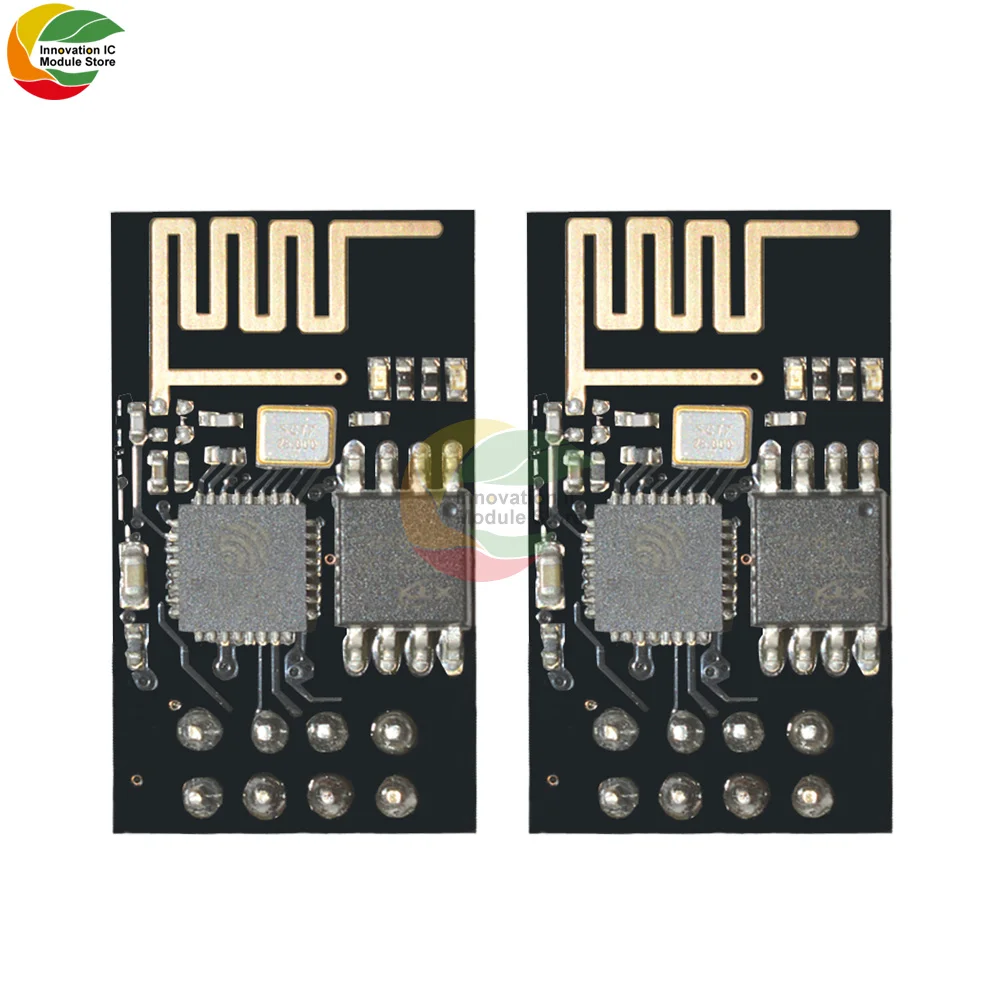

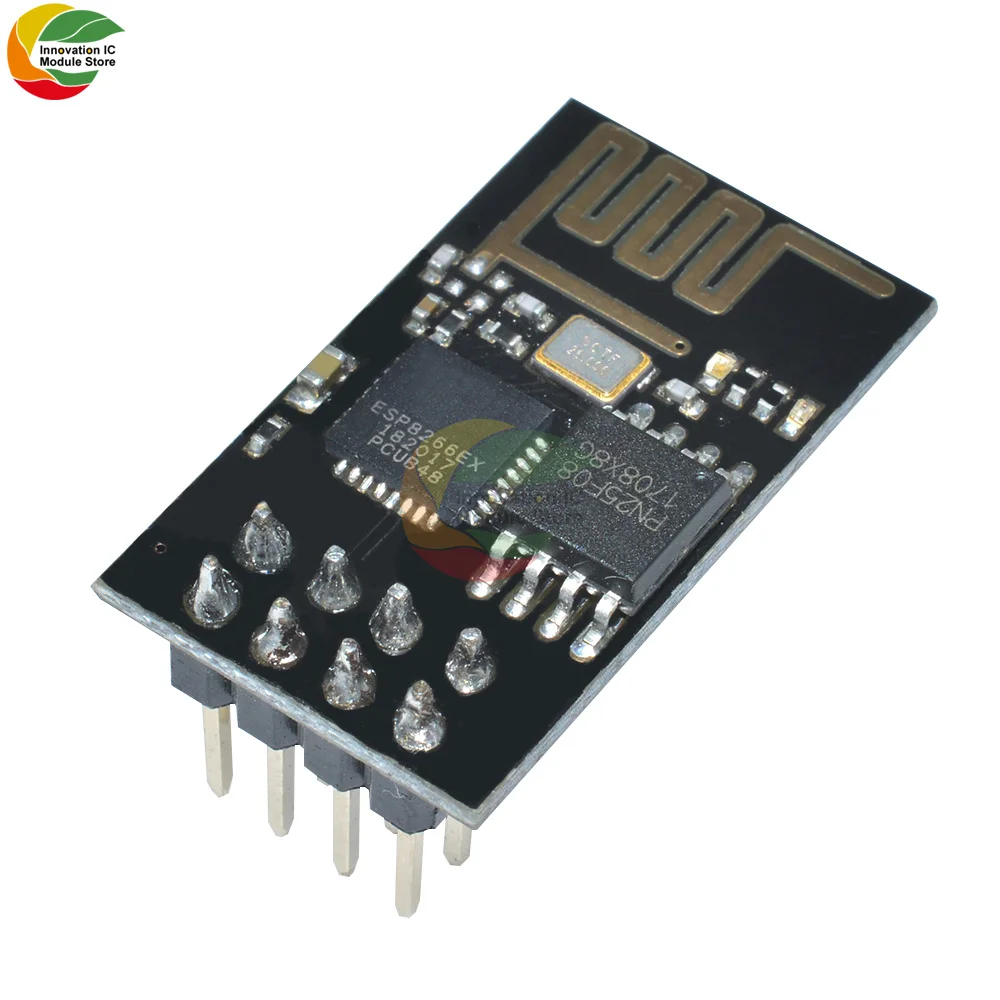

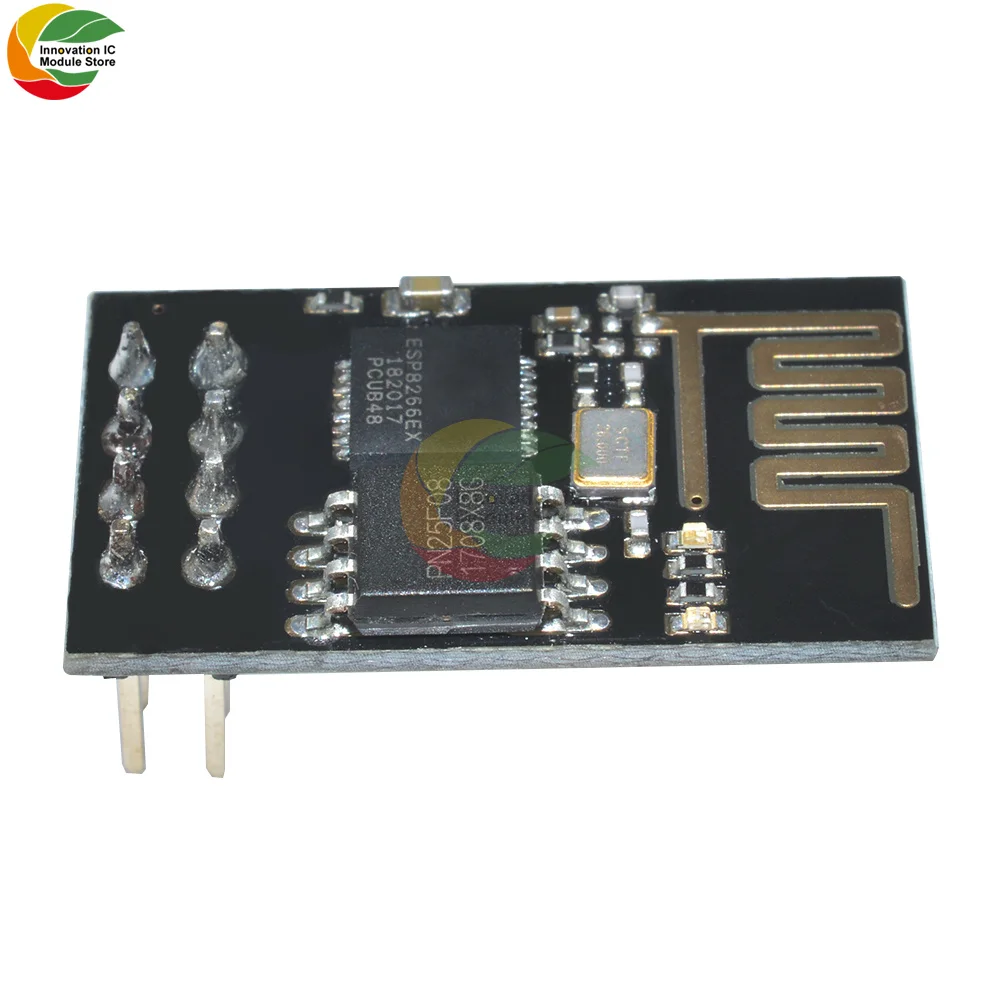

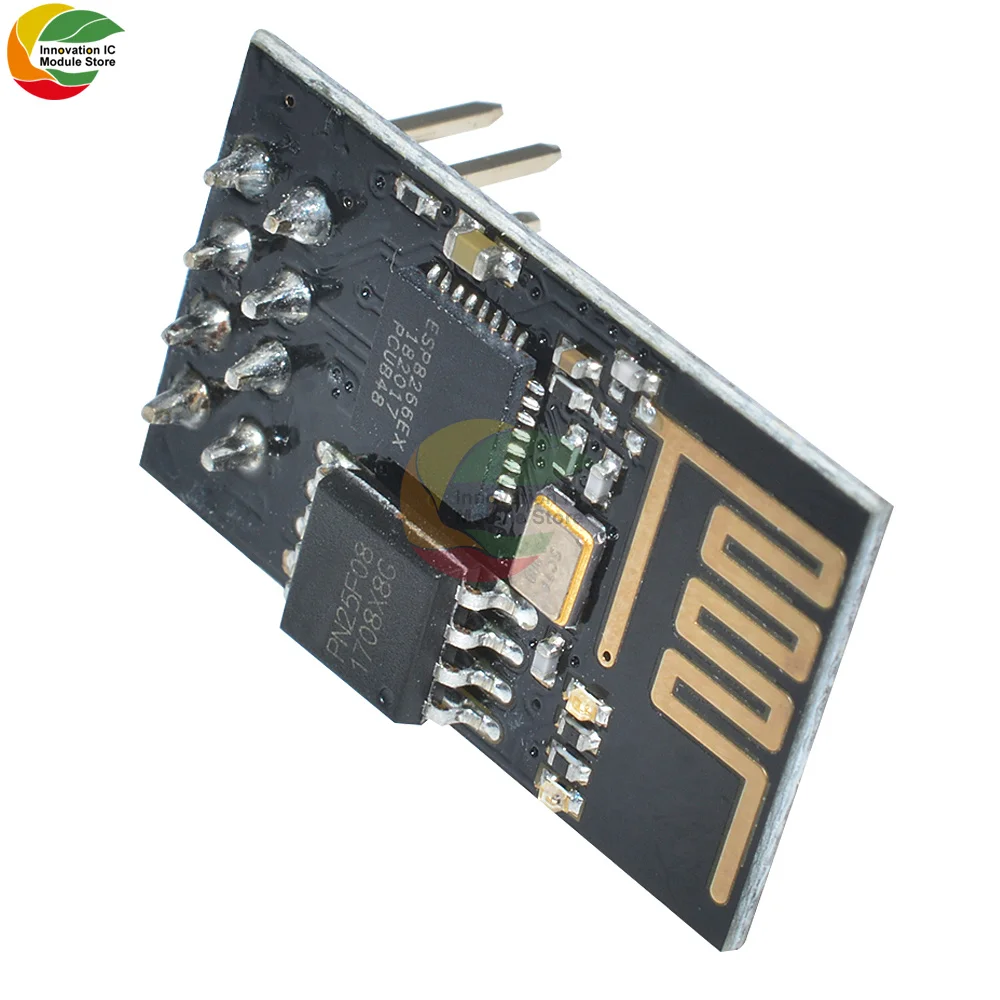

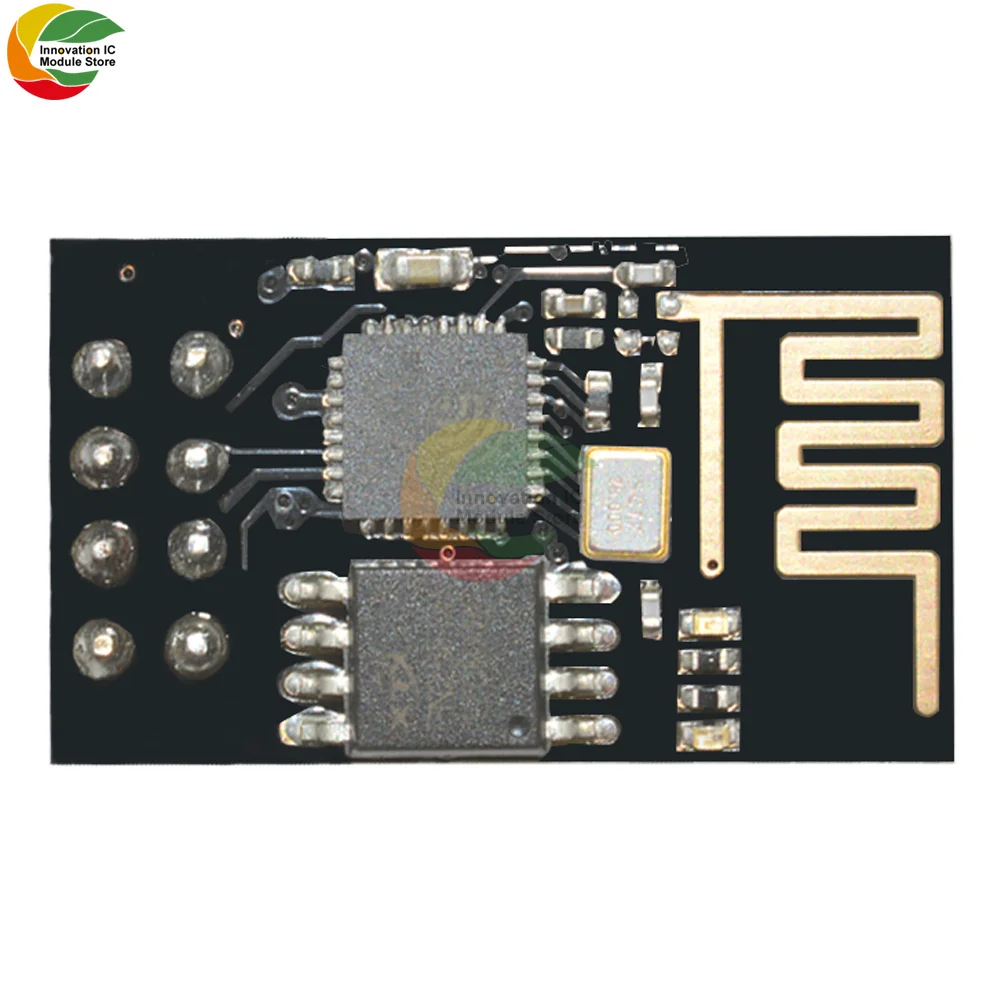

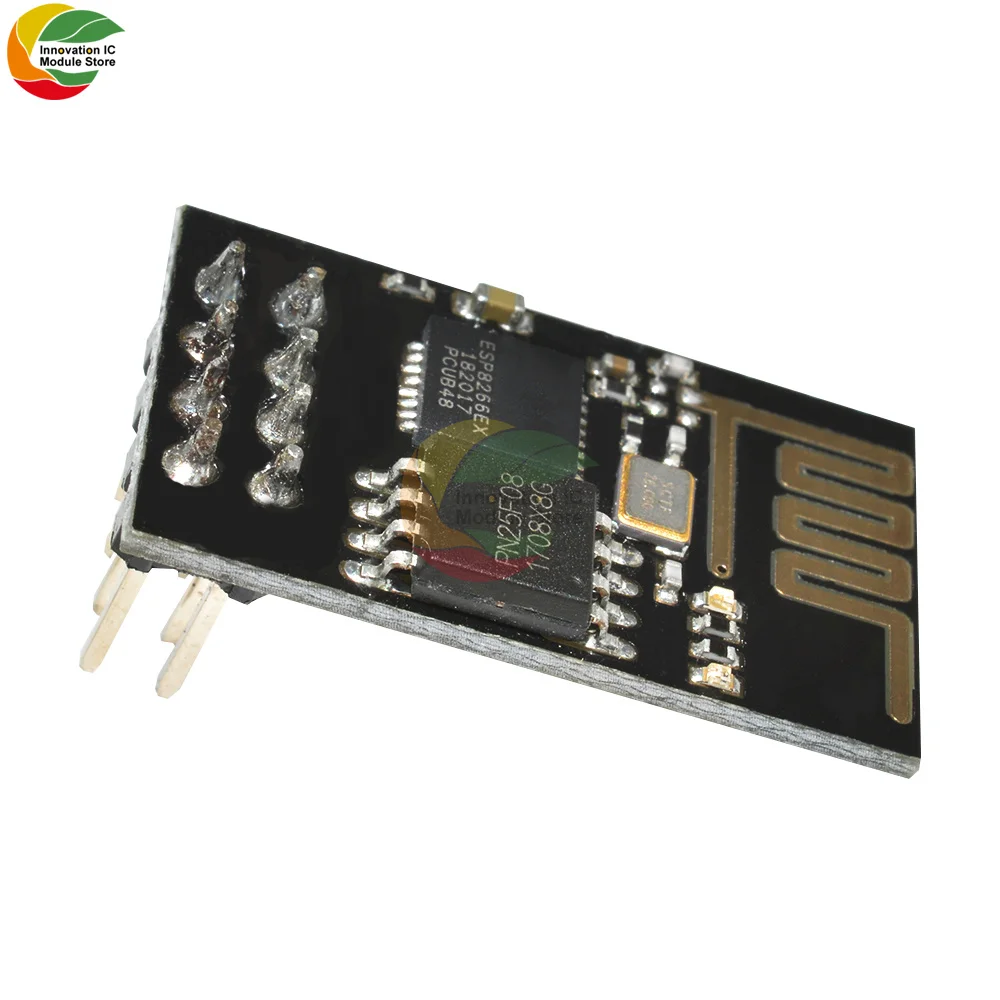

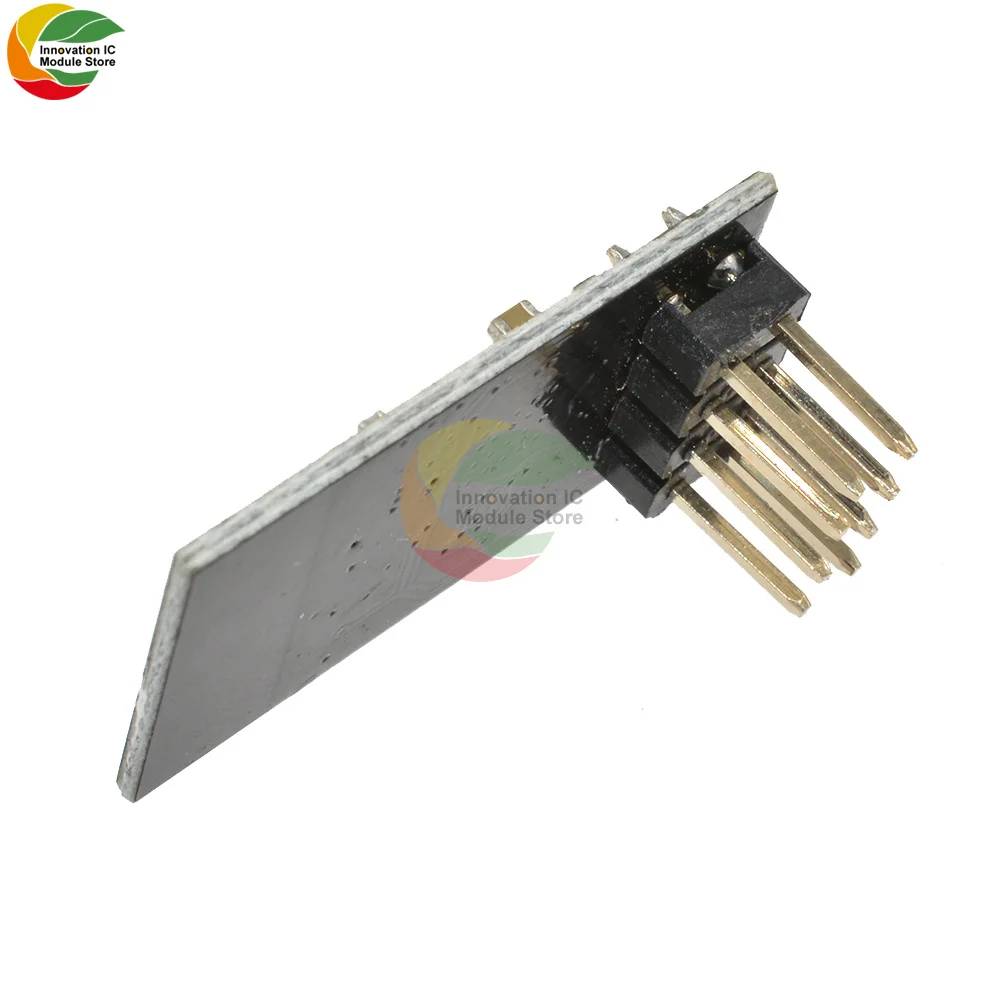

Модуль программатора ESP8266 ESP-01 ESP01 ESP 01, последовательный беспроводной 32pin с Wi-Fi, модуль приемопередатчика, макетная плата приемника для Arduino

ESP8266-это высокоинтегрированный чип, предназначенный для удовлетворения потребностей нового подключенного мира. Она предлагает комплексное и автономное сетевое решение Wi-Fi, позволяющее разместить приложение или выгрузить все сетевые функции Wi-Fi из другого процессора приложений.

ESP8266 обладает мощными возможностями бортовой обработки и хранения, которые позволяют интегрировать ее с датчиками и другими определенными устройствами приложения через свои GPIO с минимальным развитием вверх-вперед и минимальной загрузкой во время выполнения. Высокая степень встроенной интеграции обеспечивает минимальную внешнюю микросхему, а все решение, включая фронтальный модуль, предназначено для того, чтобы занимать минимальную площадь печатной платы.

Особенности

SDIO 2,0, SPI, UART

32-контакпосылка пакет QFN

Интегрированный RF-переключатель, balun, 24dBm PA, DCXO и PMU

Интегрированный процессор RISC, встроенная память и внешние интерфейсы памяти

Интегрированные/Базовые процессоры

Управление качеством обслуживания

Интерфейс I2S для высокоточных аудиоприложений

Линейные регуляторы с низким выпадением на чипе для всех внутренних принадлежностей

Запатентованная архитектура часового поколения без подделок

Интегрированный механизм WEP, TKIP, AES и WAPI

Решения

Поддержка APSD для оптимальных приложений VoIP

Запатентованный алгоритм ложного шумоподавления для интеграции в SOC-приложениях

Поддерживает интерфейс сосуществования Bluetooth

Самокалиброванный RF для обеспечения оптимальной производительности при любых условиях эксплуатации

Нулевая заводская настройка

Без внешних радиочастотных компонентов

Технические характеристики

802,11 b/g/n

Wi-Fi прямой (P2P), soft-AP

Интегрированный стек протоколов TCP/IP

Интегрированный переключатель TR, balun, LNA, усилитель мощности и сопоставимая сеть

Интегрированные PLLs, регуляторы, DCXO и блоки управления питанием

+ 19,5 дБм выходная мощность в режиме 802.11b

Понижающий ток утечки питания <10 мкА

В качестве прикладного процессора может использоваться встроенный 32-разрядный процессор с низким энергопотреблением

SDIO 1,1/2,0, SPI, UART

STBC, 1 × 1 MIMO, 2 × 1 MIMO

Агрегирование A-MPDU и A-MSDU и предохранительный интервал 0,4 мс

Пробуждение и передача пакетов через <2 мс

Энергопотребление в режиме ожидания <1,0 МВт (DTIM3)

Помогите вашему развитию проще.

Серийный модуль WIFI ESP8266, Коммуникационный Форум> Подробная информация о ESP8266

1. Высокое качество и низкая цена

2. Соглашение LWIP

3. Поддержка 3 режимов: AP, STA, AP + STA

4. Идеальные и простые команды AT

>>>> Перевести лист данных

>>>> Перевод некоторых документов

>>>> Туриал

Для ARDUINO может попасть на WiFI Без торможения банка.

Используйте этот модуль для следующего проекта взаимодействия вещей, домашней автоматизации или проекта удаленного датчика.

Этот модуль оснащен интегральной схемой ESP8226 для использования через последовательное соединение с помощью простых команд AT.

Интерфейс SPI или ноу-хау не требуется.

Предупреждения:

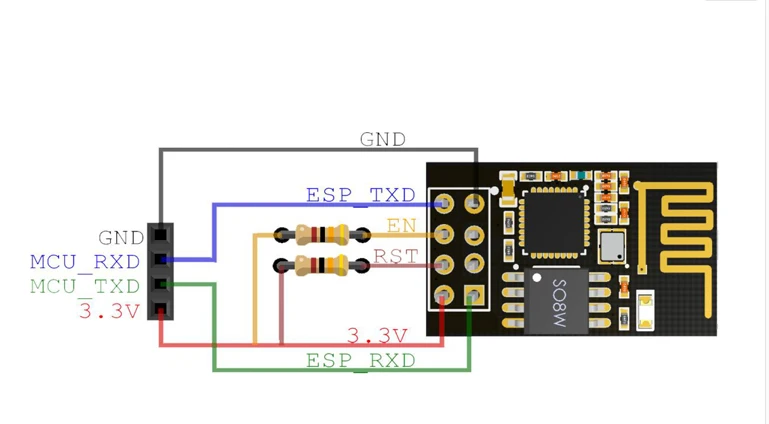

Для этого модуля требуется источник питания 3,3 В для VCC и логика 3,3 В. Это не 5 в толант. Подключите RX или TX на 5 В для ARDUINO

Уничтожьте этот модуль. Необходимо использовать преобразователь логического уровня или 3,3 В для ARDUINO

Источник питания на 3,3 В для ARDUINO Uno не имеет достаточной емкости тока для питания этого модуля. Вы должны предоставить отдельное, более высокое питание 3,3 В (около 300 мА или лучше)

Модуль ESP8225 очень новый на рынке, поддержка и документация для него в настоящее время очень ограничены.

Посылка входит:

1 x ESP8266 Serial Esp-01 WIFI беспроводной модуль приемопередатчика отправка приема LWIP AP + STA
