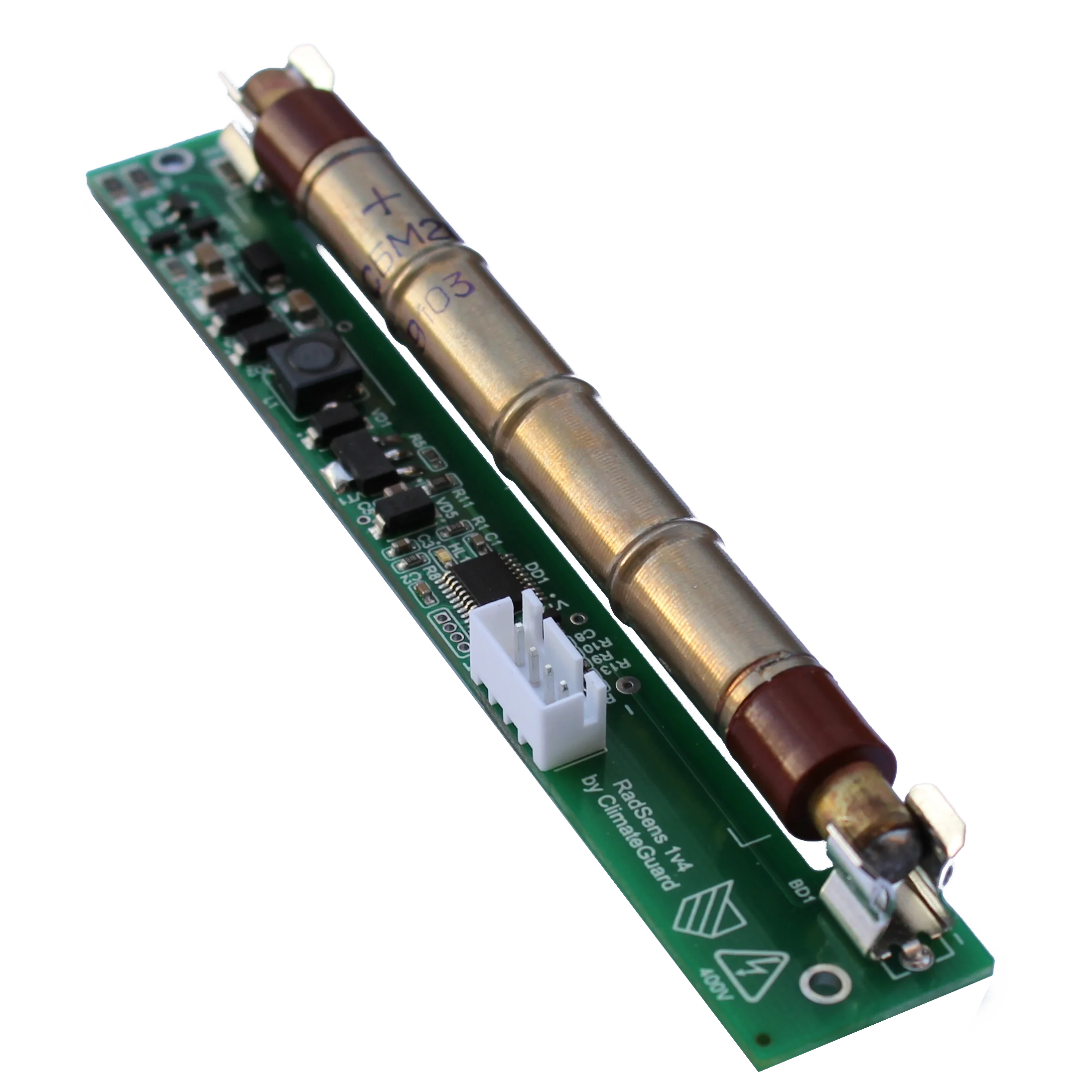

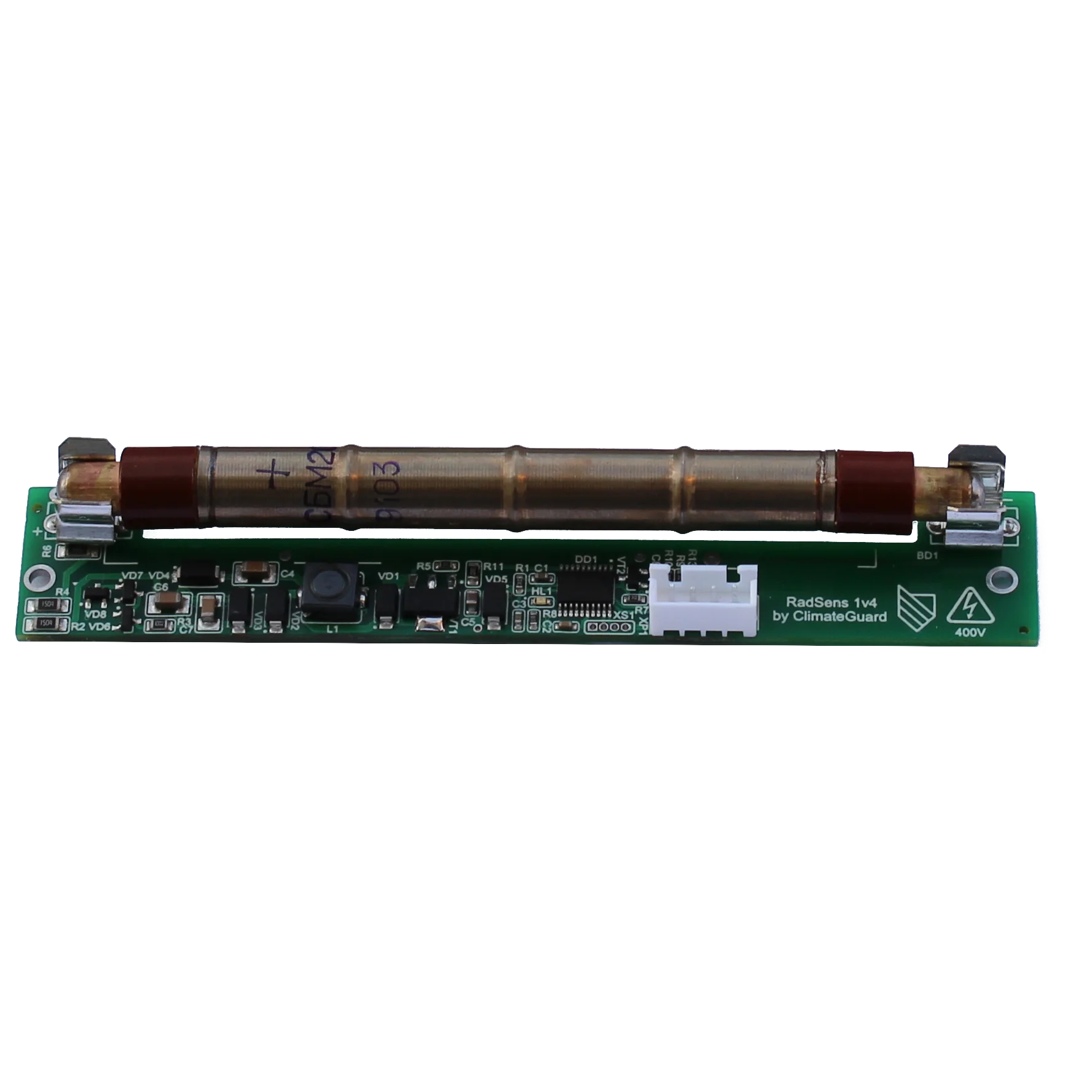

Ардуино дозиметр (счетчик гейгера) I2C модуль с держателем - RadSens with holder

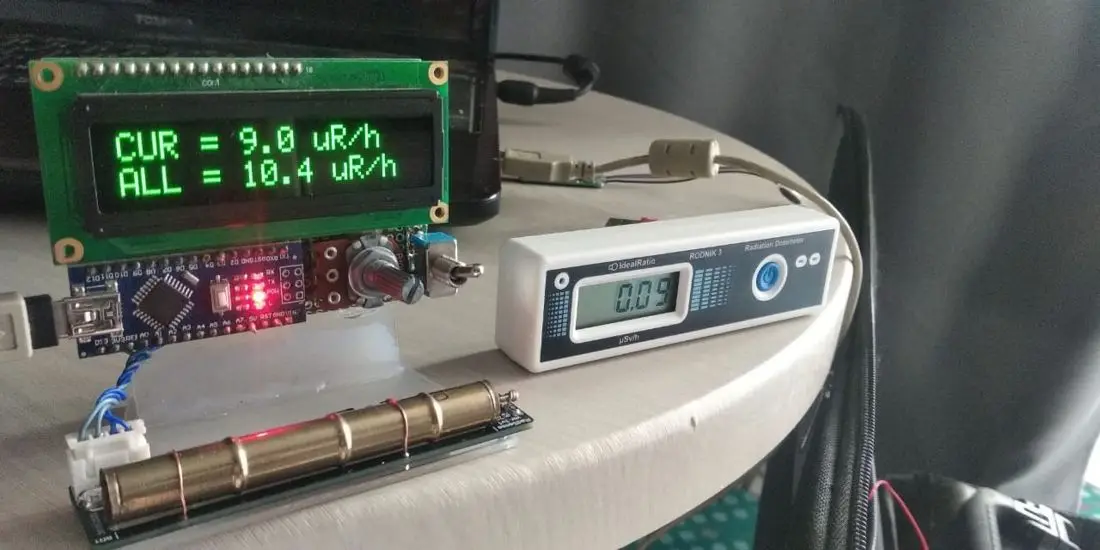

Датчик радиации может работать как в автономном режиме, так и в составе внешнего микроконтроллера Ардуино, STM или Raspberry, или в составе вашего устройства. В автономном режиме при измерении радиационного фона, он отображает уровень радиации миганием светодиода. При повышении радиации, частота мигания пропорционально будет увеличиваться и наоборот.

Для работы платы с Ардуино, можете воспользоваться документацией, примерамискетча и библиотеками cgithub (climateguard/RadSens”).

Логическая часть схемы дозиметра, основана на базе микроконтроллера STM32. Передача полученных с счетчика Гейгера данных, осуществляется по интерфейсу I2C. Устройство поддерживает изменение адреса I2C и выключение генератора высокого напряжения(400 В) для снижения энергопотребления. Также, при необходимости, имеется возможность точной подстройки чувствительности счетчика.

В качестве исходящего пакета по I2C, датчик формирует 3 значения:

Интенсивность излучения (мкР/ч) c алгоритмом сильного усреднения, для точногоизмерения излучения за большой промежуток времени (500с).

Интенсивность излучения (мкР/ч) c алгоритмом регистрации локальныхисточников и загрязнений с динамическим диапазоном времени расчета

Количество зарегистрированных импульсов с момента последнего запроса пошине I2C

Характеристики дозиметра

Газоразрядный счетчик Гейгера

СБМ 20

Диапазон измеряемого излучения

14,4 ... 144 000,0 мкР/ч

Собственный фон не более

1 имп/с

Чувствительность к гамма-излучению от источника 37 Cs

160 … 75 имп/мкР

Разброс относительной чувствительности

15 %

Напряжение питания

3,0 ... 3,5 В

Максимальный ток потребления

50 мА

Интерфейс подключения

I2C

Частота шины I2C

400 кГц

I2C адрес

0x66

Чувствительность счетчика СБМ20-1

105 имп/мкР

Светодиодный индикатор радиоактивного фона

да

Светодиодный индикатор питания

нет

Диапазон рабочих температур

-20°C ... +60°C

Размеры

120 х 21 х 13,5 мм

Вес устройства (примерно)

12 г

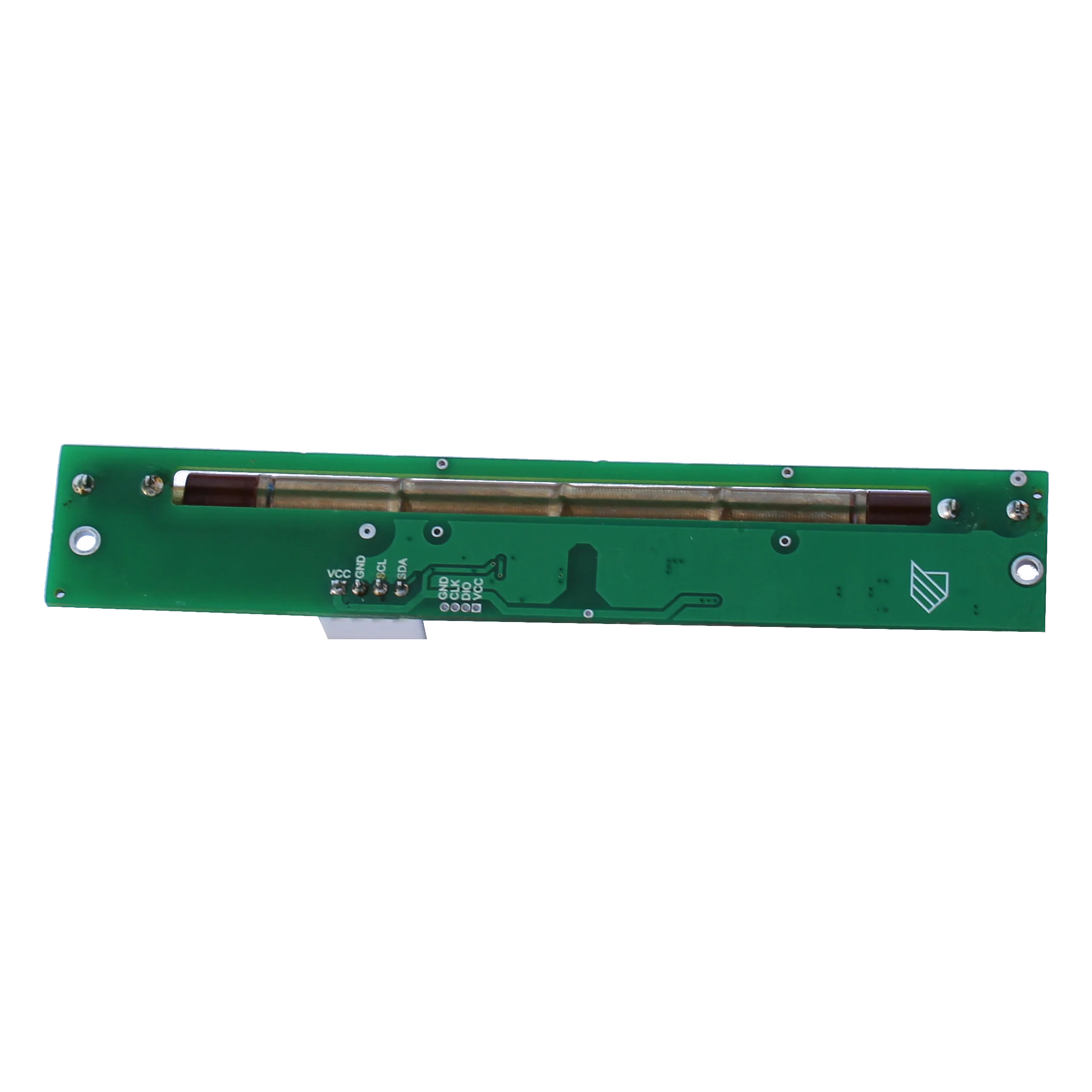

Контакт

Цепь

Описание

1

VCC

Напряжение питания 3,0 В ... 3,5 В

2

GND

Земля (общий провод)

3

SCL

Линия тактирования шины I2C

4

SDA

Линия данных шины I2C
