Универсальная плата ардуино дозиметра I2C с держателем - RadSens board with holder

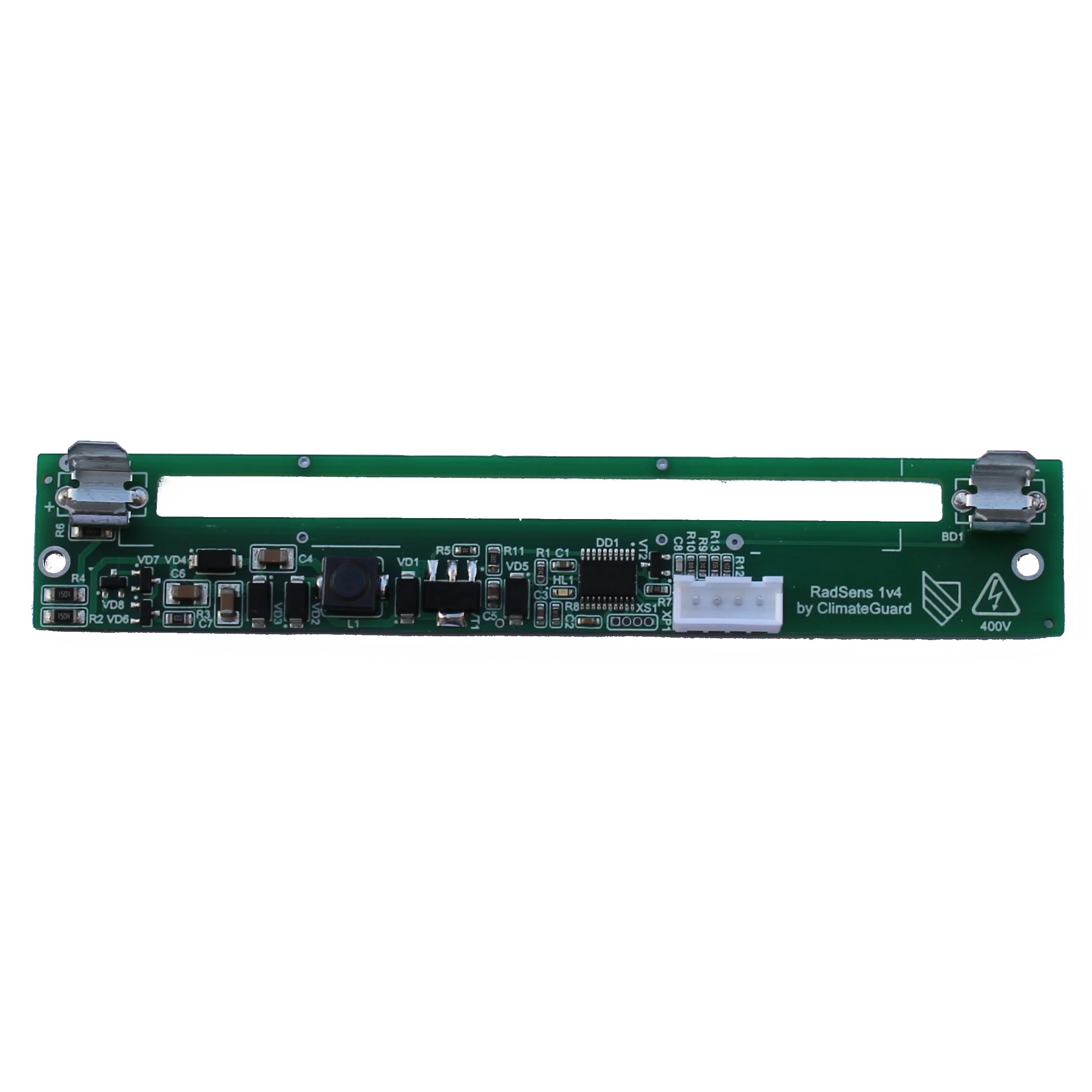

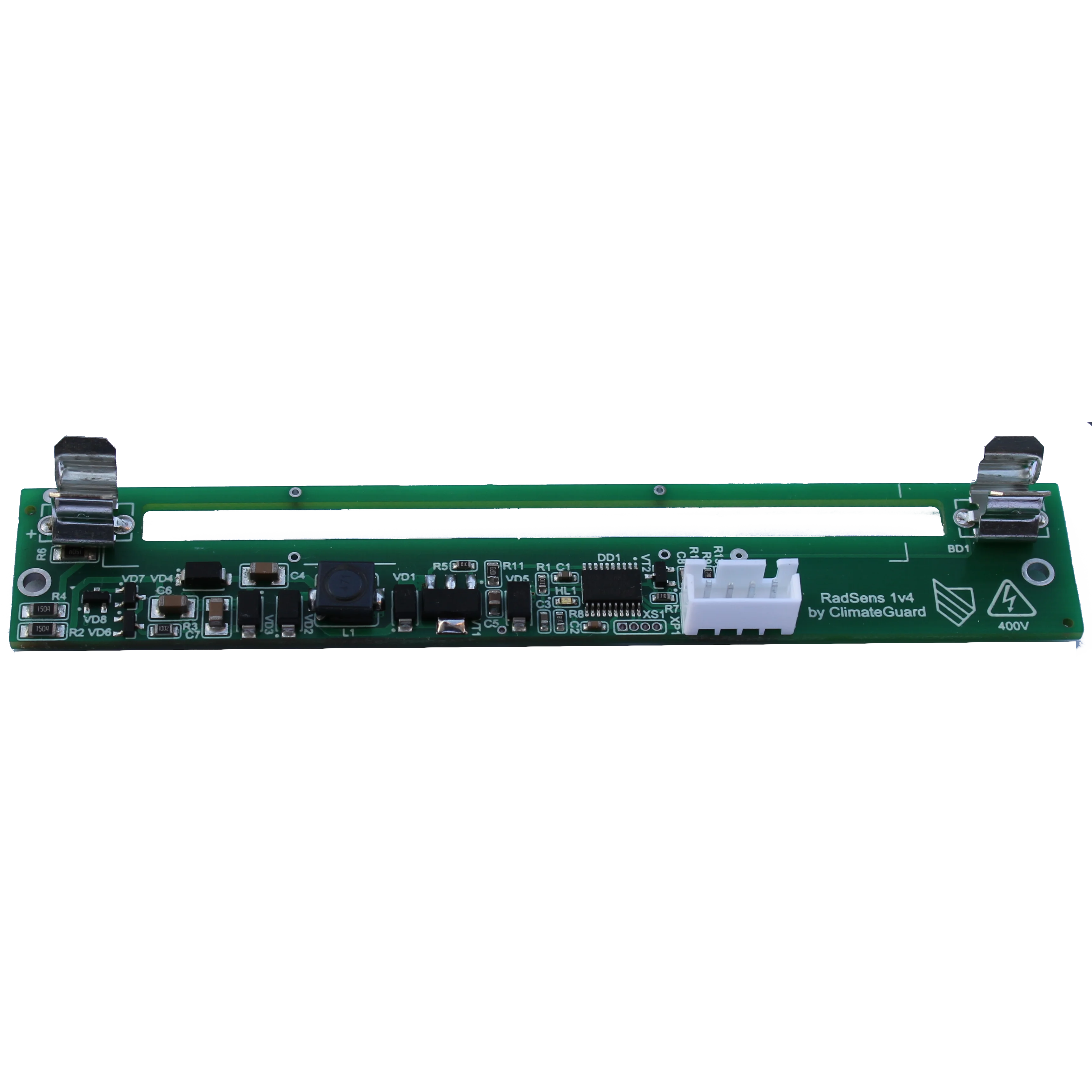

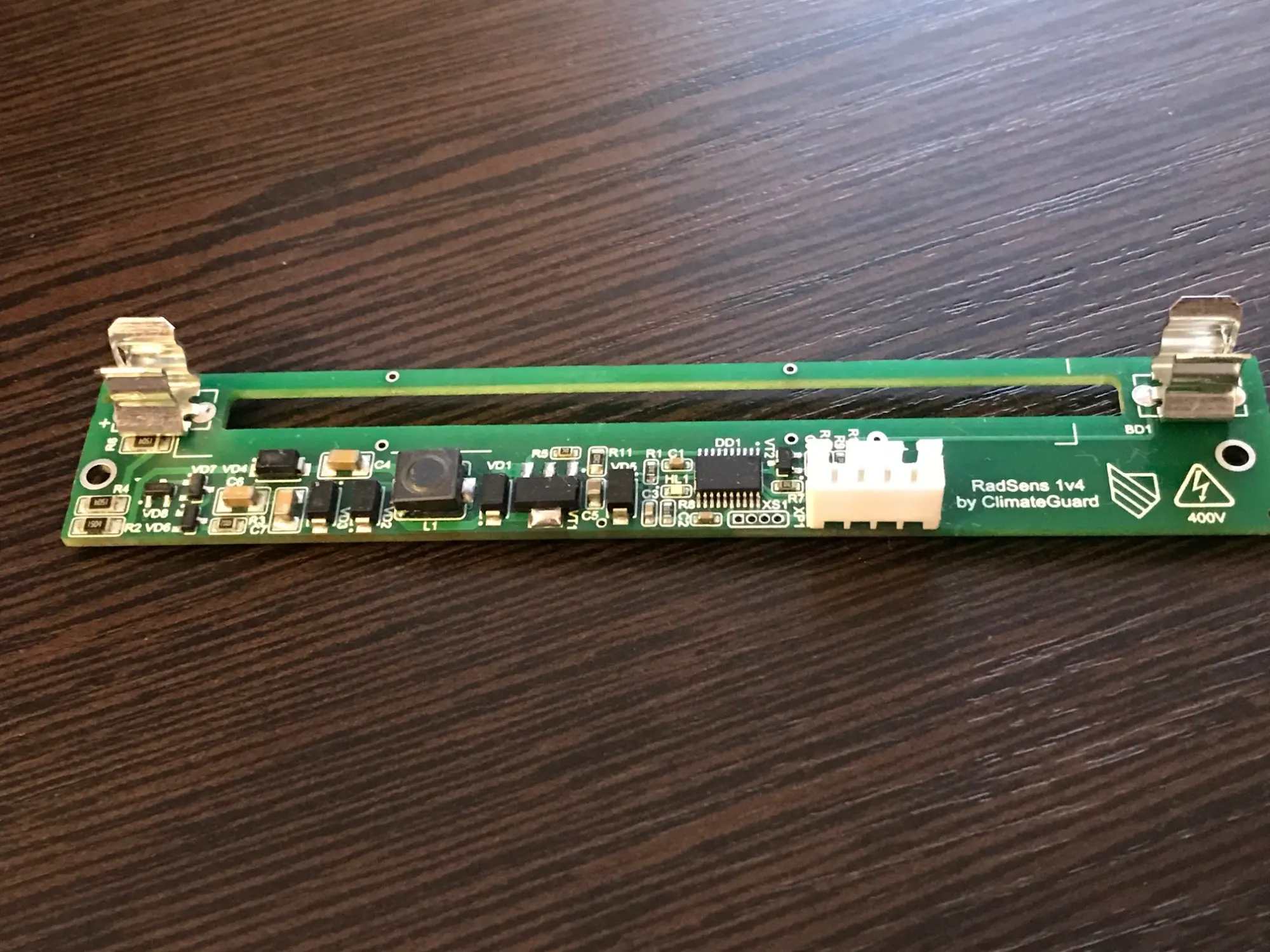

RadSens board with holder – компактная плата для arduino дозиметра с i2cинтерфейсом и посадочными местами для установки датчика (трубки)Гейгера-Мюллера

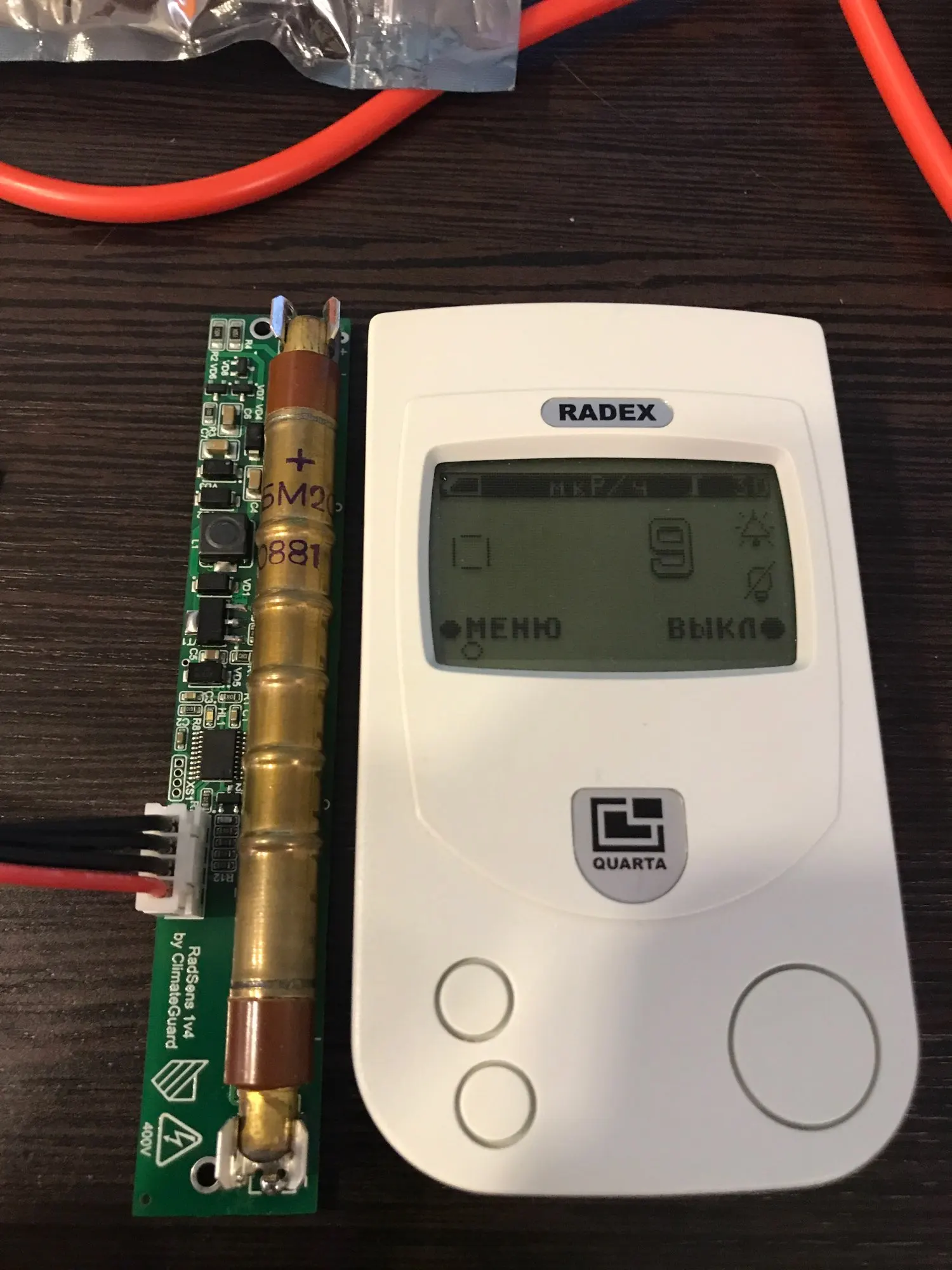

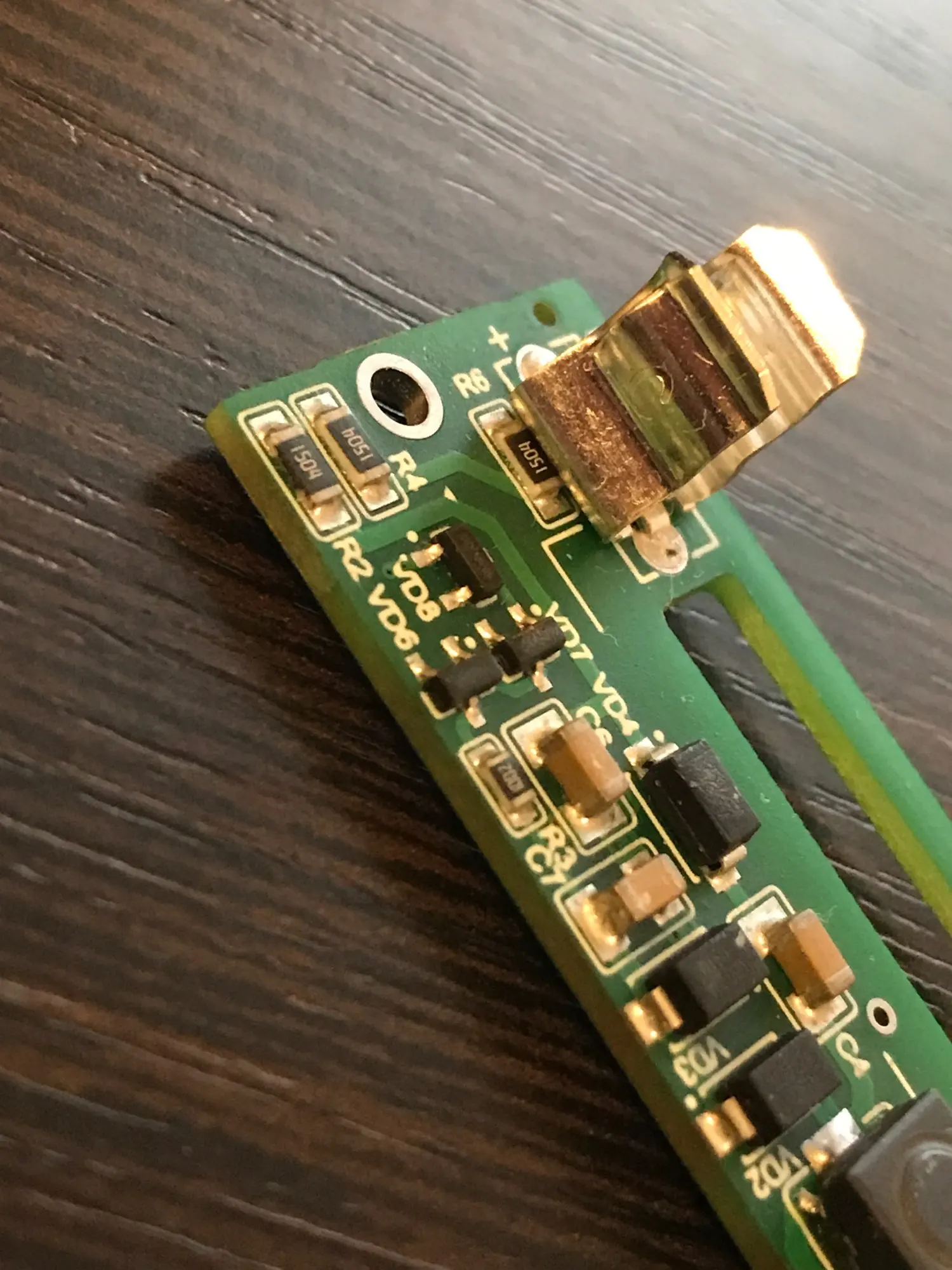

Трубка ставится в держатель на плате (для быстрой замены) или подпаивается на контактные точки.

Плата поддерживает работу с любым сенсором с анодным напряжением 380 – 440 вольт. Например, СБМ20, J305, M4011, СТС-5 и др.

Трубка не включена включена в комплект поставки.

Перед использованием необходимо настроить чувствительность сенсора (имп/мкР) через i2c интерфейс. По умолчанию установлена чувствительность 105 имп/мкР (подходит для трубки СБМ 20-1). Для настроики можно использовать специализированную библиотеку RadSens,расположенную на странице ClimateGuard на GitHub.

____________________________________

#include"radSens1v2.h"

ClimateGuard_RadSens1v2radSens(RS_DEFAULT_I2C_ADDRESS);//Constructor of the classClimateGuard_RadSens1v2

void setup()

{

radSens.radSens_init();//Initialization function and sensor connection. Returns false if the sensor isnot connected to the I2C bus.

radSens.setSensitivity(55);//Setsthe value coefficient used for calculatingthe radiation intensity

}

____________________________________

☢ ☢ ☢

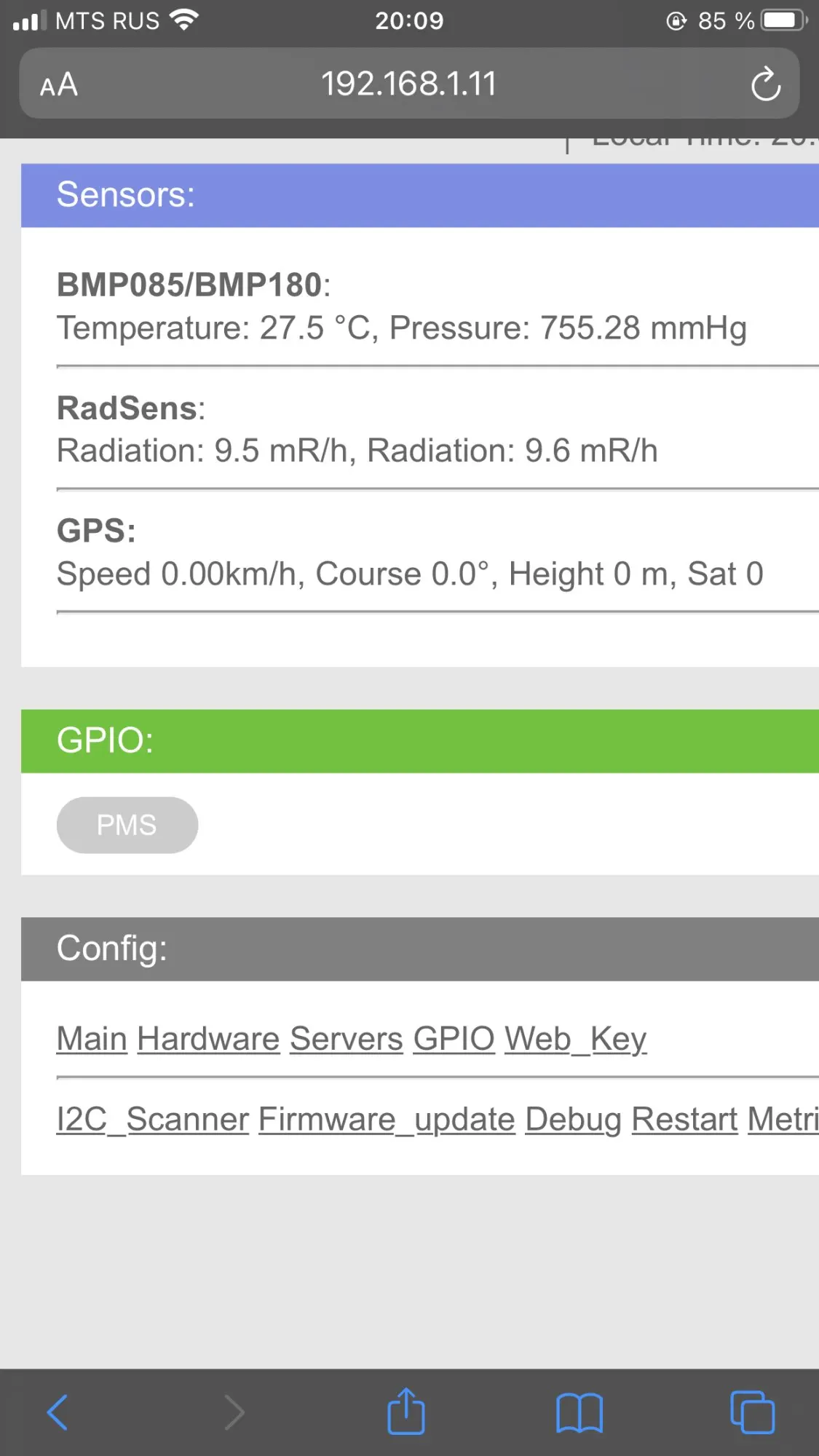

Датчик радиации, собранный на плате RadSens board with holder, может работать как в автономном режиме, так и в составе внешнего микроконтроллера Ардуино, STM или Raspberry или в составе вашего устройства. В автономном режиме при измерении радиационного фона, он отображает уровень радиации миганием светодиода. При повышении радиации, частота мигания пропорционально будет увеличиваться и наоборот.

Для работы платы с Ардуино, можете воспользоваться примером скетча или нашей библиотекой (согласно политикеe мы не можем выставить прямую ссылку, но найти материалы можно наGITHUB по фразе “climateguard/RadSens”). Даташит на наш модуль можно так же найтина GitHub.

☢ ☢ ☢

Логическая часть схемы основана на базе микроконтроллера STM32. Передача полученных с счетчика Гейгера данных, осуществляется по интерфейсу I2C. Устройство поддерживает изменение адреса I2C и выключение генератора высокого напряжения(400 В) для сниженияэнергопотребления. Также, при необходимости, имеется возможность точной подстройки чувствительности счетчика.

В качестве исходящего пакета по I2C, плата формирует 3 значения:

Интенсивность излучения (мкР/ч) c алгоритмом сильного усреднения, для точного измерения излучения за большой промежуток времени (500с).

Интенсивность излучения (мкР/ч) c алгоритмом регистрации локальных источников и загрязнений с динамическим диапазоном времени расчета

Количество зарегистрированных импульсов с момента последнего запроса по шине I2C

Характеристики платы

Диапазон измеряемого излучения,мкР/ч

14,4 ... 144 000,0

Напряжение питания, В

3,0 ... 3,5

Интерфейс подключения

I2C

Частота шины I2C, кГц

400

I2C адрес

0x66

Светодиодный индикаторрадиоактивного фона

да

Светодиодный индикатор питания

да

Диапазон рабочих температур,°C

-20... +60

Размеры, мм

120 х 21

Вес, г.

12

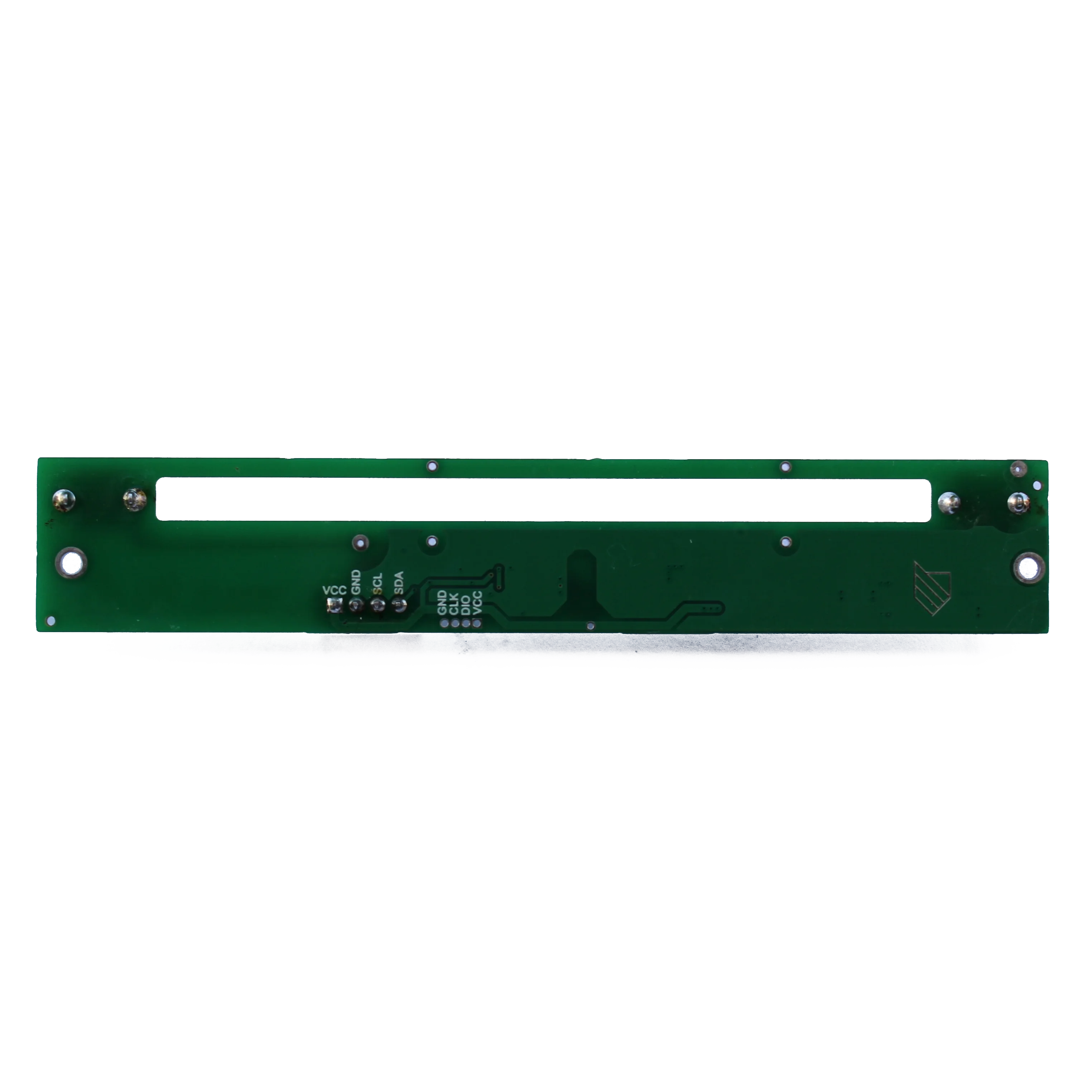

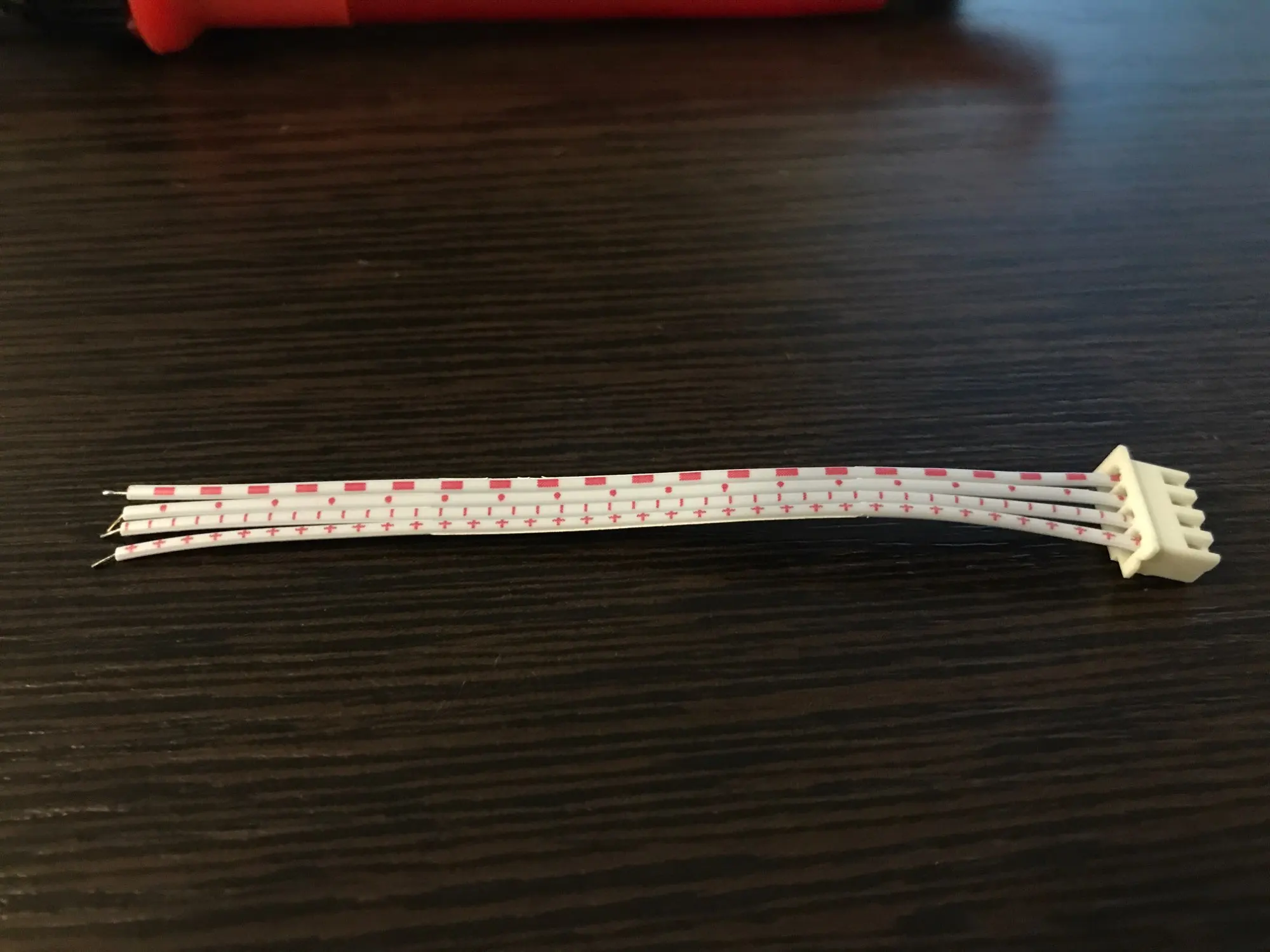

Разъем подключения

Контакт

Цепь

Описание

1

VCC

Напряжение питания 3,0 В ... 3,5 В

2

GND

Земля (общий провод)

3

SCL

Линия тактирования шины I2C

4

SDA

Линия данных шины I2C

Спроектировано и произведено в России с ядерной любовью!
