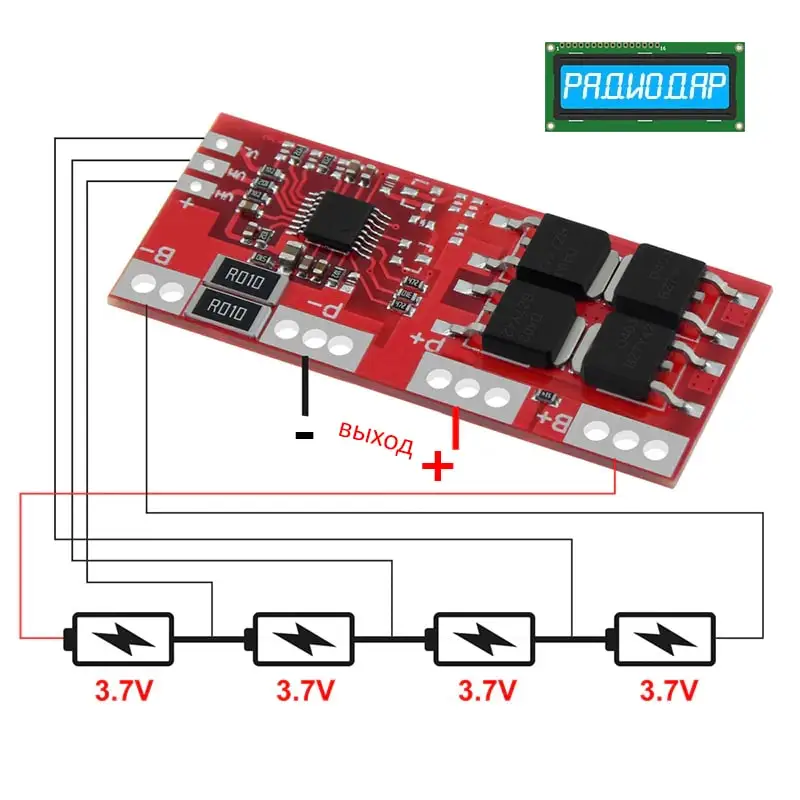

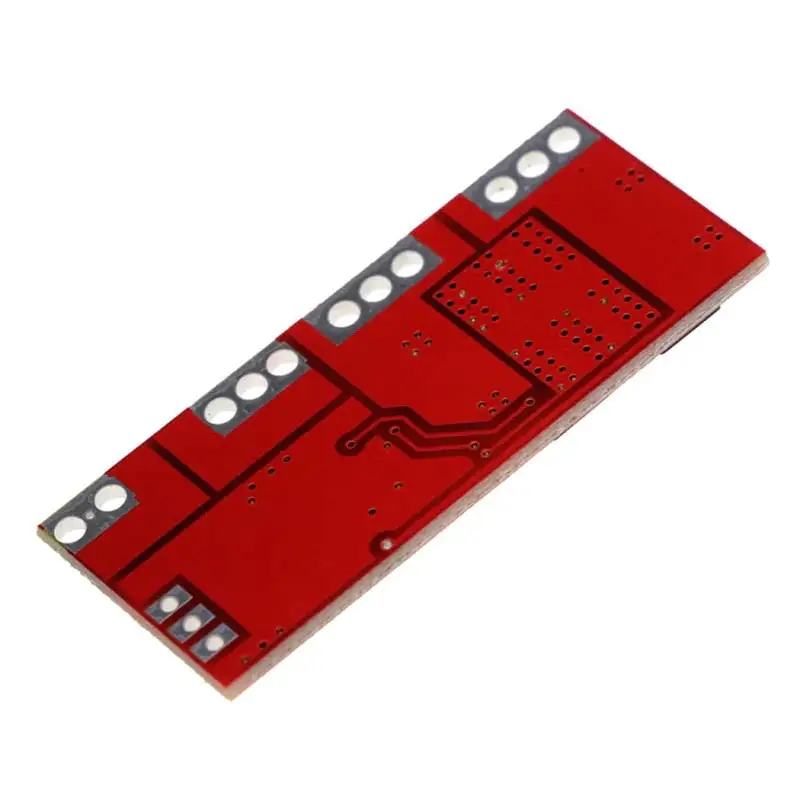

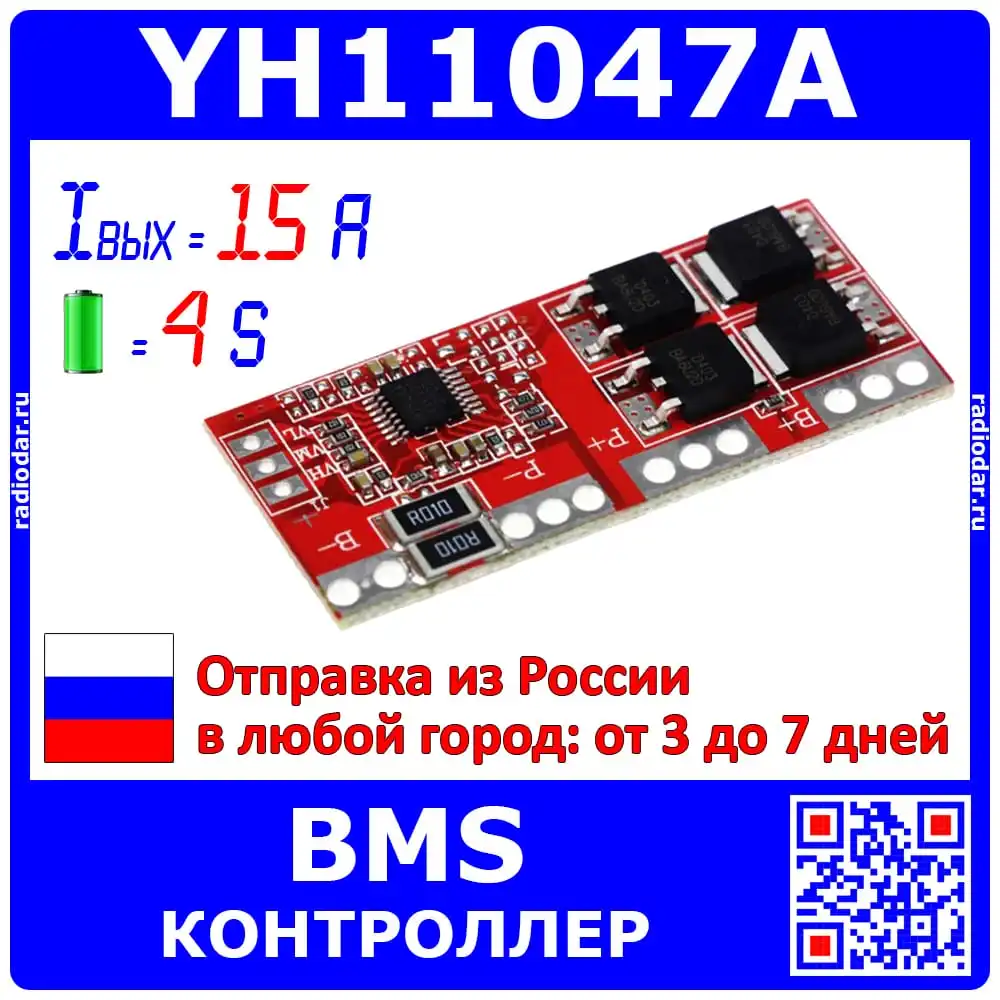

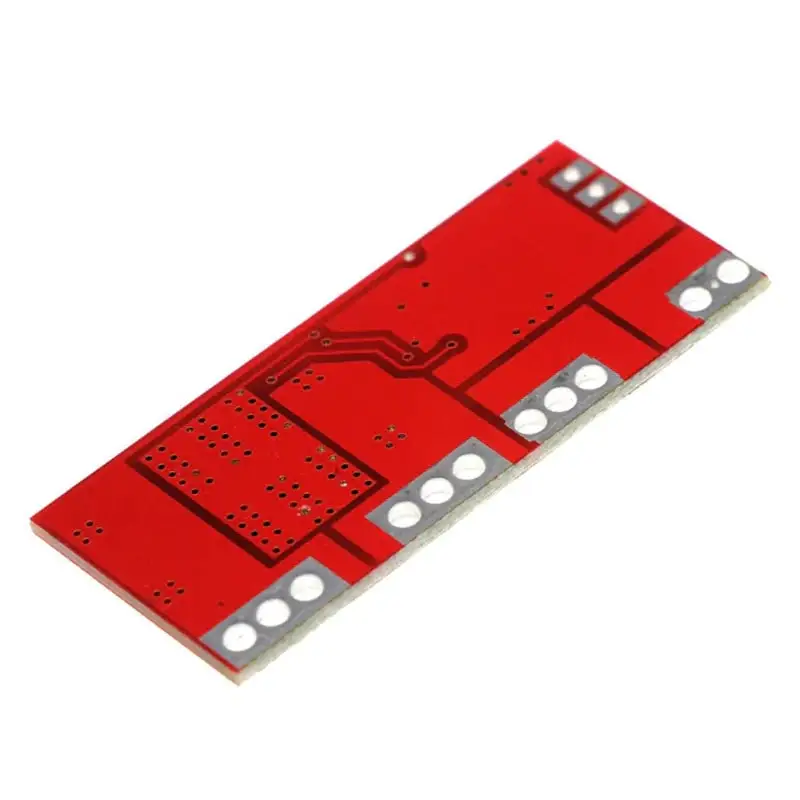

YH11047A - BMS модуль защиты Li-Ion аккумуляторов без балансировки (4S, 3.7В, 10A30A) - цвет текстолита: красный

Вторая версия популярного среди мастеров по переводу шуруповертов на литиевые АКБ - YH11047A. Отличается немного уменьшенным размером платы. Позволяет обеспечить защиту Li-Ion элементов питания от замыкания, переразряда и перезаряда. Отлично помещается в корпус стандартных отсеков АКБ. Полное описание тестирования и применения в переделке шуруповёрта приводим с уважаемого нами ресурса "муська" (mySKU.ru):

Всех приветствую, кто заглянул на огонек. Речь в обзоре пойдет, как вы наверно уже догадались, о двух простеньких платках, предназначенных для контроля за сборками Li-Ion аккумуляторов, именуемые BMS. В обзоре будет тестирование, а также несколько вариантов переделки шуруповерта под литий на основе этих плат или подобных. Кому интересно, милости прошу под кат.Общий вид:Краткие ТТХ плат:Примечание:Сразу же хочу предупредить – с балансиром только синяя плата, красная без балансира, т.е. это чисто плата защиты от перезаряда/переразряда/КЗ/высокого нагрузочного тока. А также вопреки некоторым убеждениям ни одна из них не имеет контроллера заряда (CC/CV), поэтому для их работы необходима специальная платка с фиксированным напряжение и ограничением тока.Габариты плат:Размеры плат совсем небольшие, всего 56мм*21мм у синей и 50мм*22мм у красной:Вот сравнение с аккумуляторами АА и 18650:Внешний вид:Начнем ссиней платы защиты:При более детальном рассмотрении можно увидеть контроллер защиты – S8254AA и компоненты балансировки для 3S сборки:К сожалению, рабочий ток по заявлению продавца всего 8А, но судя по даташитам один мосфет AO4407A рассчитан на 12А (пиковый 60А), а у нас их два:Еще отмечу, что ток балансировки совсем небольшой (около 40ma) и активируется балансировка, как только все ячейки/банки перейдут в режим CV (вторая фаза заряда).Подключение:Красная платапопроще, ибо не имеет балансира:Она также выполнена на основе контроллера защиты – S8254AA, но рассчитана на более высокий рабочий ток в 15А (опять же по заявлениям производителя):Ходя по даташитам на используемые силовые мосфеты, рабочий ток заявлен 70А, а пиковый 200А, хватит даже одного мосфета, а у нас их два:Подключение аналогичное:Итого, как мы видим, на обеих платах присутствует контроллер защиты с необходимой развязкой, силовые мосфеты и шунты для контроля проходящего тока, но в синей есть еще и встроенный балансир. Я особо не вникал в схему, но похоже, что силовые мосфеты запараллелены, поэтому рабочие токи можно умножать на два. Важное примечание — максимальные рабочие токи ограничиваются токовыми шунтами! Про алгоритм заряда (CC/CV) эти платки не знают. В подтверждение тому, что это именно платы защиты, можно судить по даташиту на контроллер S8254AA, в котором о зарядном модуле ни слова:Сам контроллер рассчитан на 4S соединение, поэтому с некоторой доработкой (судя по даташиту) – подпайкой кондера и резистора, возможно, заработает красная платка:Синюю платку так просто доработать до 4S не получится, придется допаивать элементы балансира.Тестирование плат:Итак, переходим к самому главному, а именно к тому, насколько они пригодны для реального применения. Для тестирования нам помогут следующие приспособления:— сборный модуль (три трех/четырехрегистровых вольтметра и холдер для трех 18650 аккумуляторов), который мелькал в моем обзоре зарядникаiCharger 208B, правда, уже без балансировочного хвостика:— двухрегистровый ампервольтметр для контроля тока (нижние показания прибора):— понижающий DC/DC преобразователь с токоограничением и возможностью заряда лития:— зарядно-балансировочное устройство iCharger 208B для разряда всей сборкиСтенд простой — плата преобразователь подает фиксированное постоянное напряжение 12,6V и ограничивает зарядный ток. По вольтметрам смотрим, на каком напряжении срабатывают платы и как отбалансированы банки.Для начала посмотрим главную фишку синей платы, а именно балансировку. На фото 3 банки, заряженные на 4,15V/4,18V/4,08V. Как видим – разбалансировка. Подаем напряжение, зарядный ток постепенно падает (нижний приборчик):Поскольку платка не имеет каких-либо индикаторов, то окончание балансировки можно оценить только на глаз. Амперметр за час с лишним до окончания уже показывал по нулям. Кому интересно, вот небольшой ролик о том, как работает балансир в этой плате:

В итоге банки отбалансированы на уровне 4,210V/4,212V/4,206V, что весьма неплохо:При подаче напряжения чуть большего 12,6V, как я понял, балансир неактивен и как-только напряжение на одной из банок достигнет 4,25V, то контроллер защиты S8254AA отключает заряд:Такая же ситуация и с красной платой, контроллер защиты S8254AA отключает заряд также на уровне 4,25V:Теперь пройдемся по отсечке при нагрузке. Разряжать буду, как уже упоминал выше, зарядно-балансировочным устройством iCharger 208B в режиме 3S током 0,5А (для более точных замеров). Поскольку мне не очень хочется ждать разряда всей батареи, поэтому я взял один разряженный аккумулятор (на фото зеленый Самсон INR18650-25R).Синяя плата отключает нагрузку, как только напряжение на одной из банок достигнет 2,7V. На фото (без нагрузки->перед отключением->окончание):Как видим, ровно на 2,7V плата отключает нагрузку (продавец заявлял 2,8V). Как мне кажется, немного высоковато, особенно если учитывать тот факт, что в тех же шуруповертах нагрузки огромные, следовательно, и просадка напряжения большая. Все же желательно в таких приборах иметь отсечку под 2,4-2,5V.Красная плата, наоборот, отключает нагрузку, как только напряжение на одной из банок достигнет 2,5V. На фото (без нагрузки->перед отключением->окончание):Вот здесь вообще все отлично, но нет балансира.Update 1: Тест нагрузки:По току отдачи нам поможет следующий стенд:— все тот же холдер/держатель для трех 18650 аккумуляторов— 4-х регистровый вольтметр (контроль общего напряжения)— автомобильные лампы накаливания в качестве нагрузки (к сожалению, у меня всего 4 лампы накаливания по 65W, больше не имею)— мультиметр HoldPeak HP-890CN для измерения токов (макс 20А)— качественные медные многожильные акустические провода большого сеченияПару слов о стенде: аккумуляторы соединены «вальтом», т.е. как бы друг за другом, для уменьшения длины соединительных проводов, а следовательно и падения напряжения на них при нагрузке будет минимальным:Соединение банок на холдере («вальтом»):В качестве щупов для мультиметра выступили качественные провода с крокодилами от зарядно-балансировочного устройства iCharger 208B, ибо HoldPeak’овские не внушают доверие, да и лишние соединения будут вносить дополнительные искажения.Для начала потестим красную плату защиты, как самую интересную в плане токовой нагрузки. Припаяем силовые и побаночные провода:Получается что-то типа этого (нагрузочные соединения получились минимальной длины):Я уже упоминал в разделе о переделке шурика о том, что подобные холдеры не очень предназначены для таких токов, но для тестов пойдет.Итак, стенд на основе красной платки (по замерам не более 15А):Коротко поясню: плата держит 15А, но у меня нет подходящей нагрузки, чтобы вписаться в этот ток, поскольку четвертая лампа добавляет еще около 4,5-5А, а это уже за пределами платки. При 12,6А силовые мосфеты теплые, но не горячие, самое то для продолжительной работы. При токах более 15А плата уходит в защиту. Я замерял с резисторами, они добавляли пару ампер, но стенд уже разобран.Огромный плюс красной платы – нет блокировки защиты. Т.е. при срабатывании защиты ее не нужно активировать подачей напряжения на выходные контакты. Вот небольшой видеоролик:

Немного поясню. Поскольку лампы накаливания в холодном виде имеют низкое сопротивление, да к тому же еще включены параллельно, то платка думает, что произошло короткое замыкание и срабатывает защита. Но благодаря тому, что у платы нет блокировки, можно немного разогреть спиральки, сделав более «мягкий» старт.Синяя платка держит больший ток, но на токах более 10А силовые мосфеты сильно греются. На 15А платка выдержит не более минуты, ибо через 10-15 секунд палец уже не держит температуру. Благо остывают быстро, поэтому для кратковременной нагрузки вполне подойдут. Все бы ничего, но при срабатывании защиты плата блокируется и для разблокировки необходимо подавать напряжение на выходные контакты. Это вариант явно не для шуруповерта. Итого, ток в 16А держит, но мосфеты очень сильно греются:Вывод:лично мое мнение таково, что для электроинструмента отлично подойдет обычная плата защиты без балансира (красная). Она имеет высокие рабочие токи, оптимальное напряжение отсечки в 2,5V, да и легко дорабатывается до конфигурации 4S (14,4V/16,8V). Я считаю – это самый оптимальный выбор для переделки бюджетного шурика под литий.Теперь по синей платке. Из плюсов – наличие балансировки, но рабочие токи все же небольшие, 12А (24А) это для шурика с крутящим моментом 15-25Нм несколько маловато, особенно когда патрон уже почти стопорит при затяжке самореза. Да и напряжение отсечки всего 2,7V, а это значит, что при сильной нагрузке часть емкости батареи останется невостребованной, поскольку на высоких токах просадка напряжения на банках приличная, да и они рассчитаны на 2,5V. И самый большой минус – плата при сработке защиты блокируется, поэтому применение в шуруповерте нежелательно. Синюю платку лучше использовать в каких-нибудь самоделках, но это опять же, лично мое мнение.

Контроллер S8254AA

Количество и тип банок/2-3-4S

Номинальное напряжение для 4S 14,4В

Тип защиты побаночный контроль

Комплектация: плата в сборе для 4S

Предназначен для зарядки и защиты 4S блоков из аккумуляторов 18650

Защита от перезарядки: 4.25 ± 0.025 В

Защита от глубокого разряда: 2.50 ± 0.08 В

Максимальный ток заряда: 20-30A

Рабочий ток: 15A (без охлаждения: 10A, с дополнительным охлаждением 15A, Максимальная кратковременный ток: 30A)

Дополнительная защита от короткого замыкания, перегрузки по току.

Рабочая температура: от-40 до + 85 градусов

Размер блока: 50 мм * 20 мм * 4 мм
