Проект печатной платы
1. ПХД, продаваемые в магазине, не содержат каких-либо компонентов, и вы должны подготовить их самостоятельно.2. Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования.3. Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.4. Мы не предоставляем информацию, кроме страницы введения продукта.

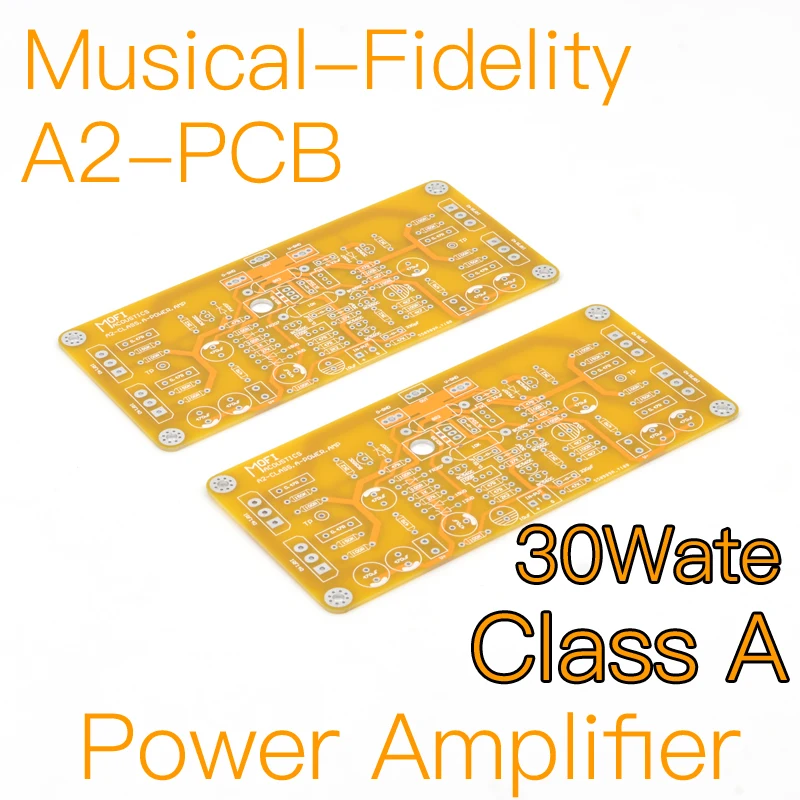

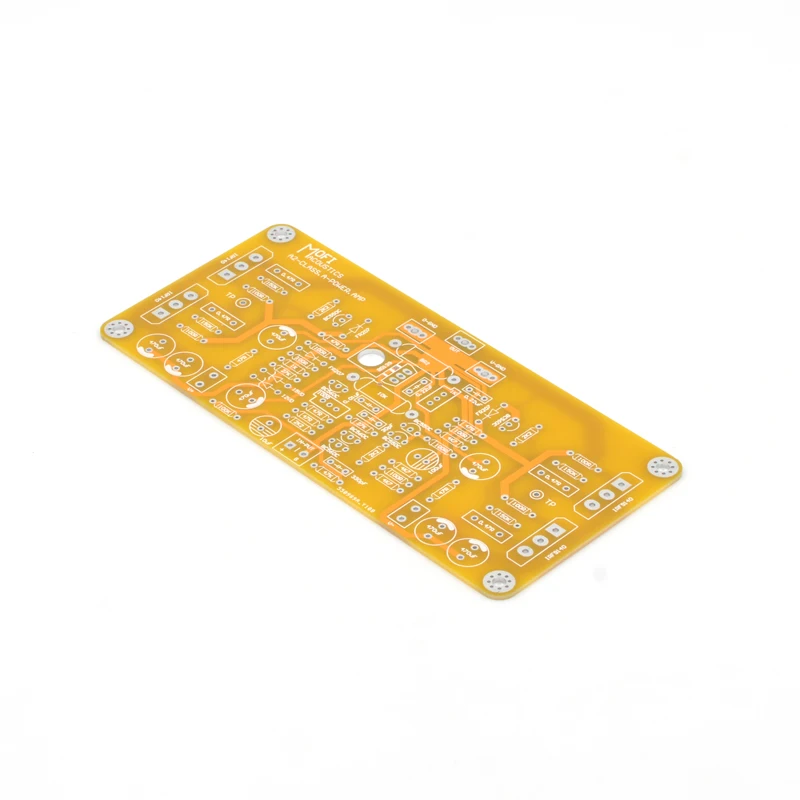

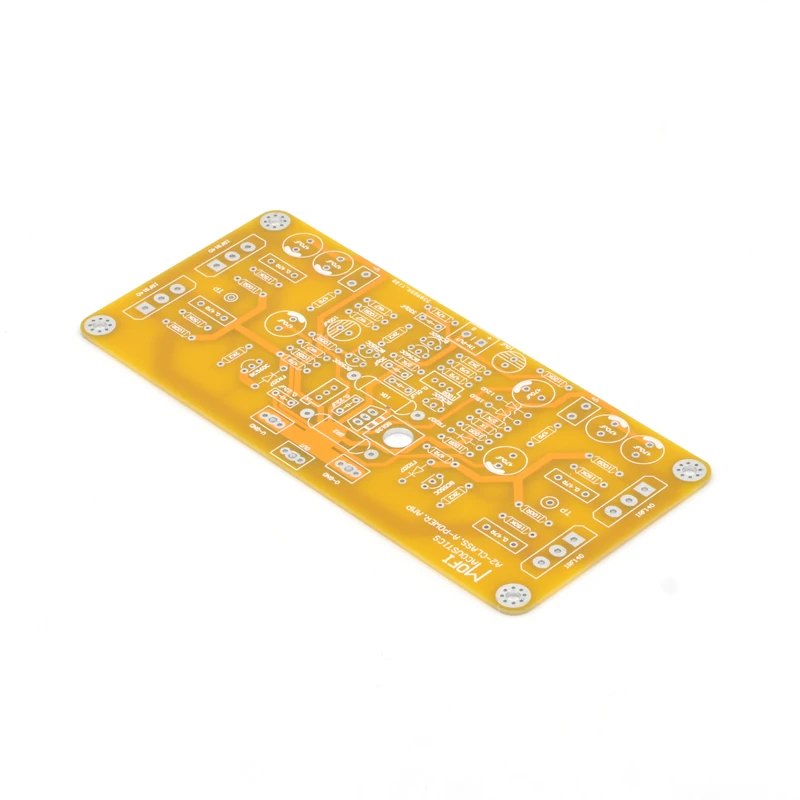

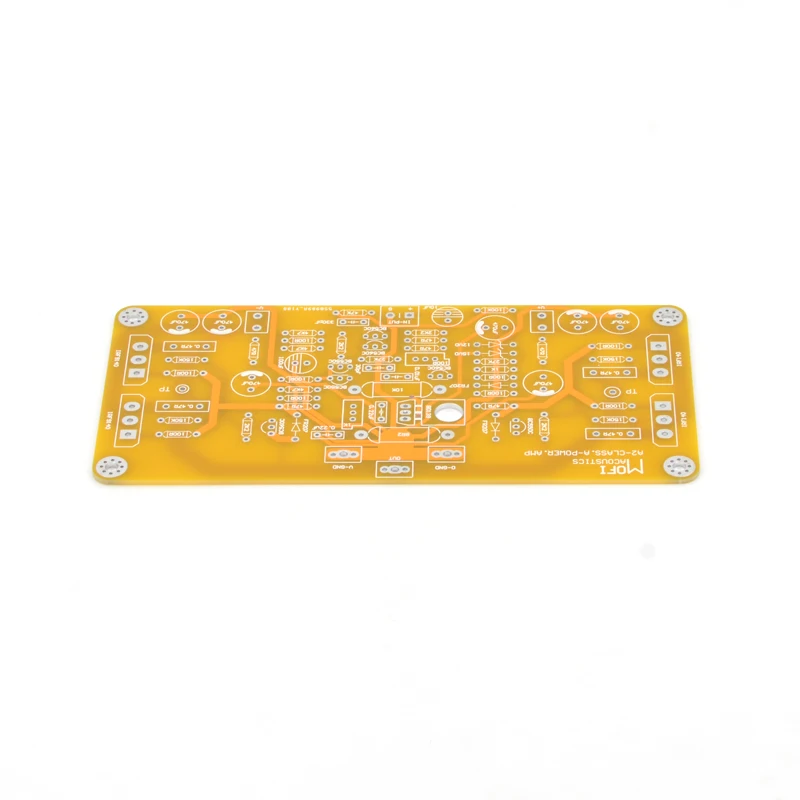

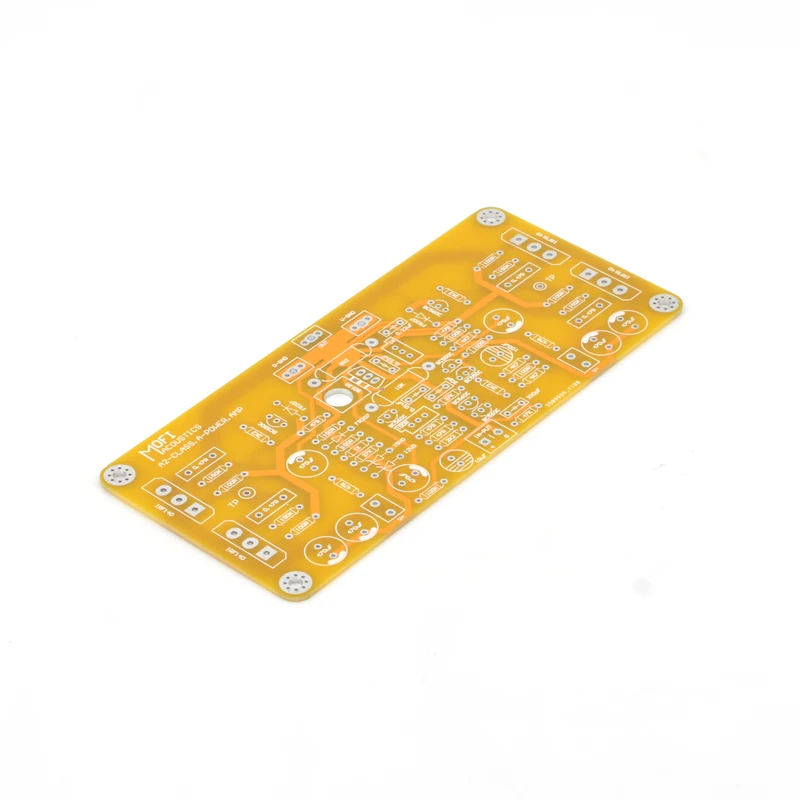

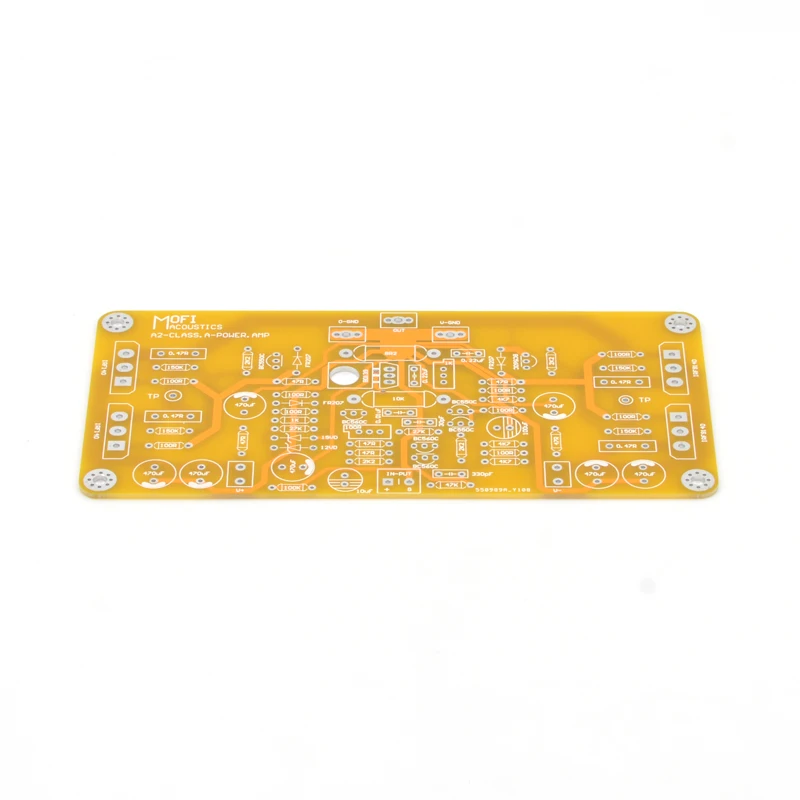

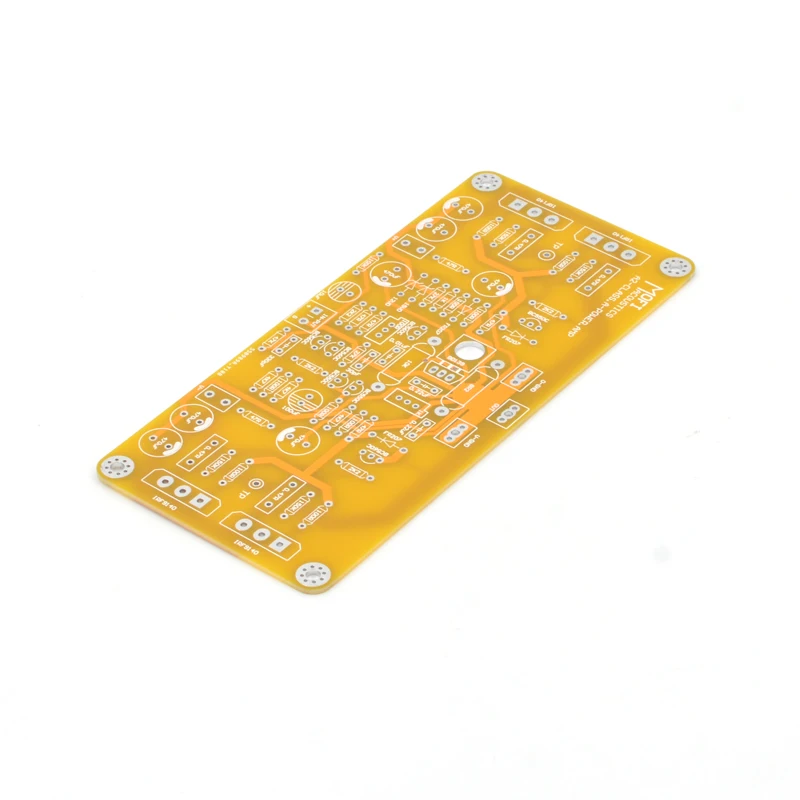

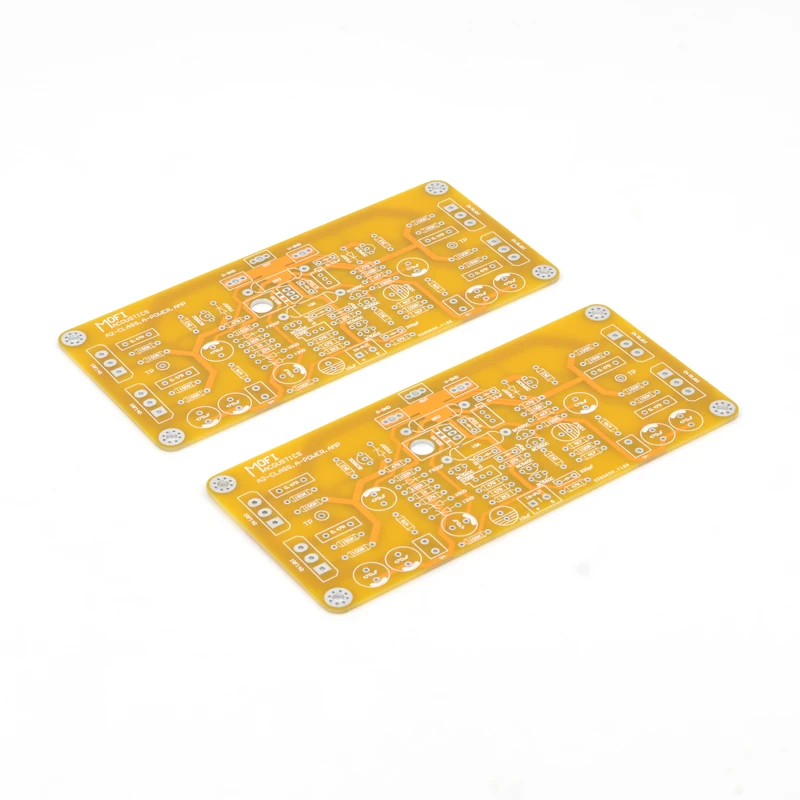

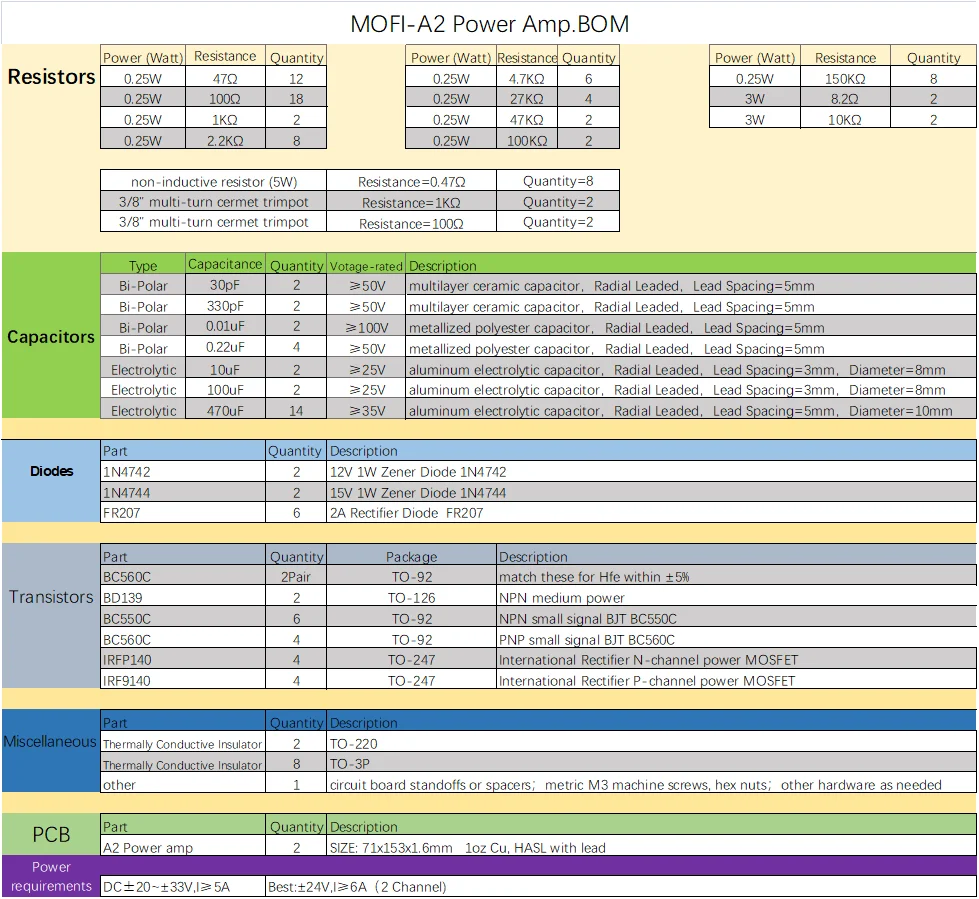

MOFI- Musical-Fidelity -A2 Класс А печатная плата усилителя мощности проекта
Он основан на основной цепи усилителя мощности с музыкальной точностью A2.Технические характеристики:Полностью дискретныйМакс.: 30 Вт 8Ω класс A (± 33VDC)Monarual дизайнОдноточечное заземление, сопротивление заземления близко к 0,02 Ом, низкий уровень шумаPCB небольшой и гибкий, очень дружелюбный для всех видов установки шасси.Более экономичный потенциал для модификации звука.Всего 4 мощности MOSFETs на канал для выходной мощностиМаксимальное входное напряжение: 3.8VPPКоэффициент усиления: 13xВходное сопротивление: 100KВыходная мощность: класс A 20 ватт 8 Ом (± 24 В постоянного тока)Рекомендуется использовать фильтр CRC после выпрямителя.

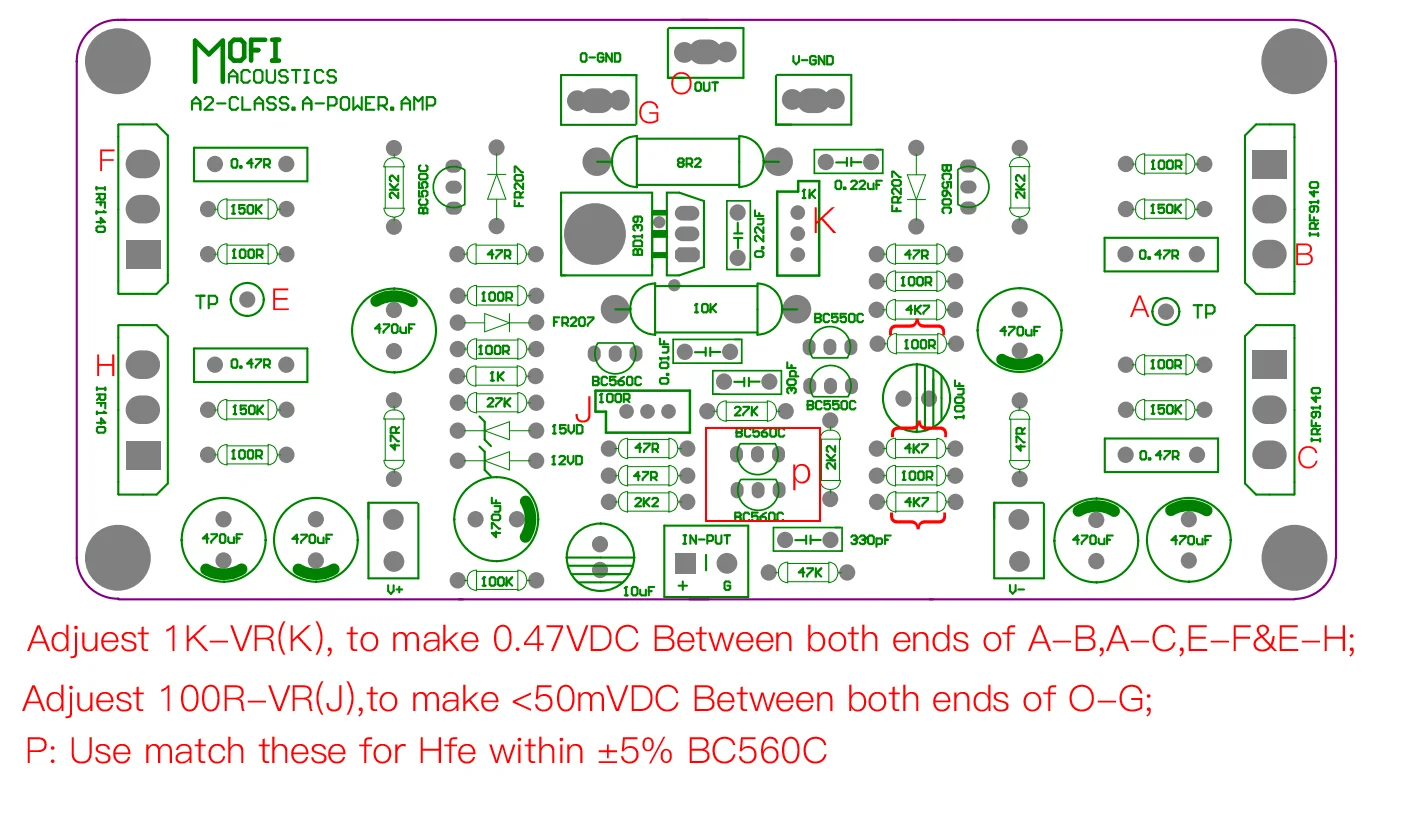

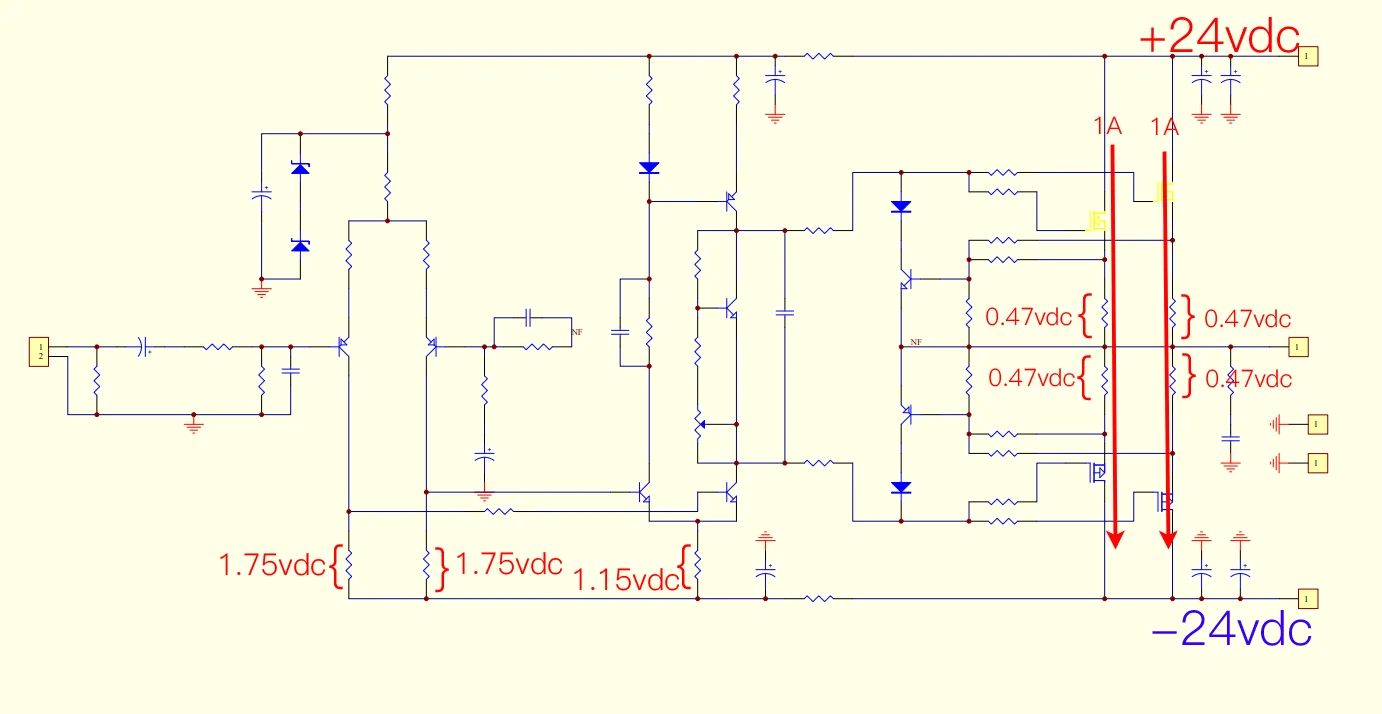

Схема и ключевые точки отладки
PCB поставляется с компонентными параметрами для легкой установки.Мы ссылаемся только на схему части усиления цепи. Если вам нужен полный параметр цепи, пожалуйста, прочитайте значение компонента с PCB самостоятельно; Мы не предоставляем дополнительно.Пожалуйста, держите тестовое напряжение достаточно близко к нему, +-20% также допускается.
Инструкции
Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей.Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение.Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Как минимум, вы должны убедиться, что входы V + и V- DC не замыкаются на землю или друг к другу, и что выходная панель не замыкается на землю. Исправьте любые ошибки, прежде чем перейти к следующей фазе.Советы:Пожалуйста, подготовьте внешний радиатор.Отрегулируйте 1K-VR по часовой стрелке до максимального значения сопротивления перед включением.После включения, Медленно отрегулируйте 1K-VR против часовой стрелки, пока 0,47 в не будет измерен между A-B,A-C,E-F и E-H ..
