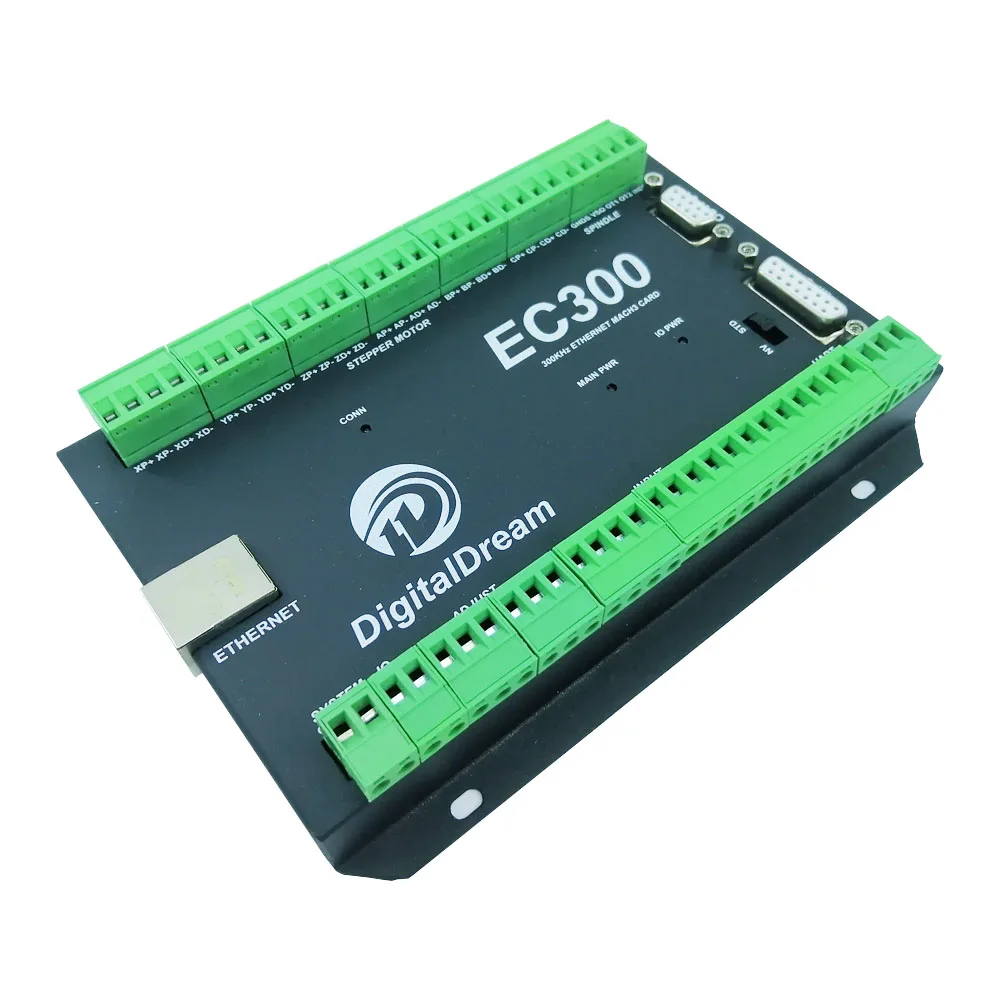

Посылка продукта

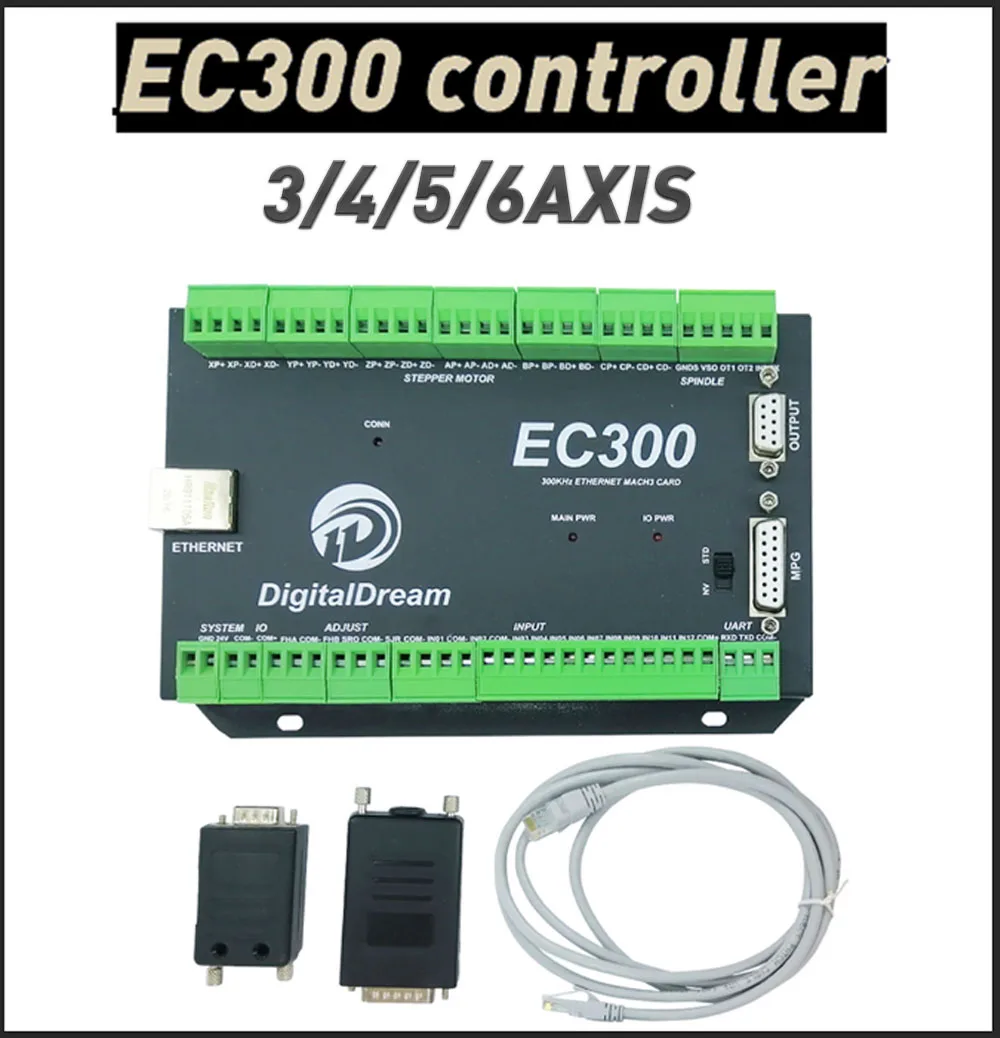

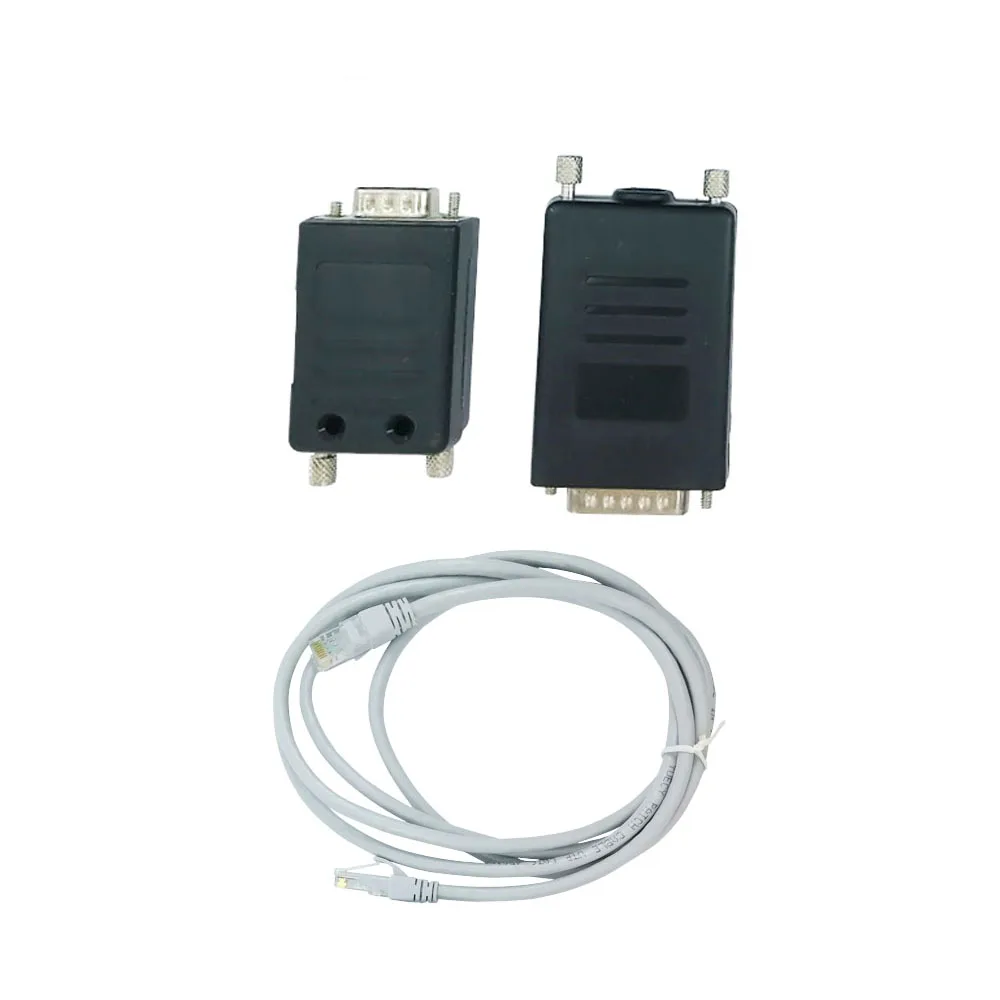

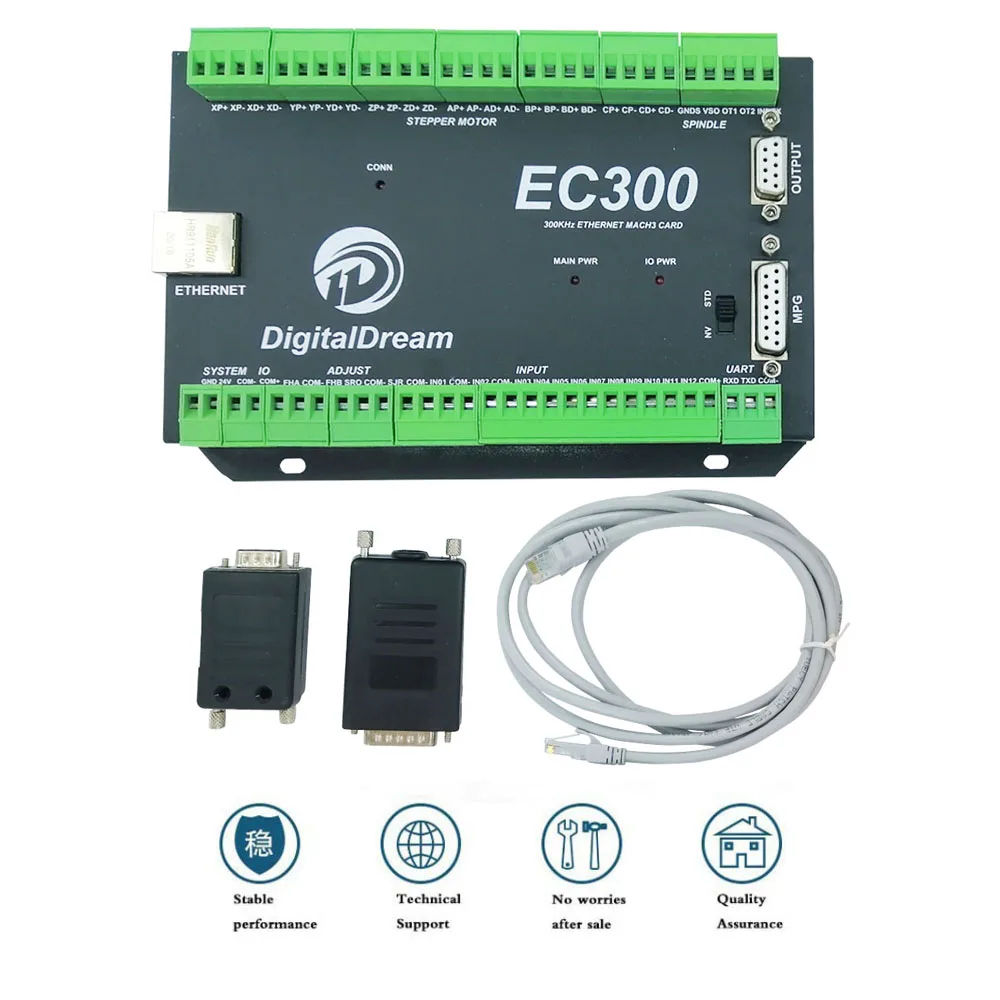

Плата управления движением-1 шт. Соединительный кабель-1 шт. клеммы-2 шт.
Примечания безопасности
Движущиеся обджеты, такие как оси станка и автоматическое оборудование, могут быть очень опасными. Всегда убедитесь, что все машины соответствуют стандартам безопасности. Всегда устанавливайте Переключатели E-stop и необходимое оборудование безопасности в вашу систему управления и убедитесь, что оборудование, контролируемое нашим устройством, соответствует всем стандартам безопасности.Всегда держите контроллер сухим и подальше от падающих чипов и пыли, защищайте устройство от повреждений. Избегайте ошибок подключения, избегайте повреждения высокого напряжения, избегайте ошибок в работе.Защитите устройство от прямых интенсивных солнечных лучей и от экстремальных температурных уровней и от повышенной влажности.Мы не можем взять на себя ответственность за любые физические травмы и финансовые потери, вызванные любым отказом устройства
Физическая установка устройства и размера

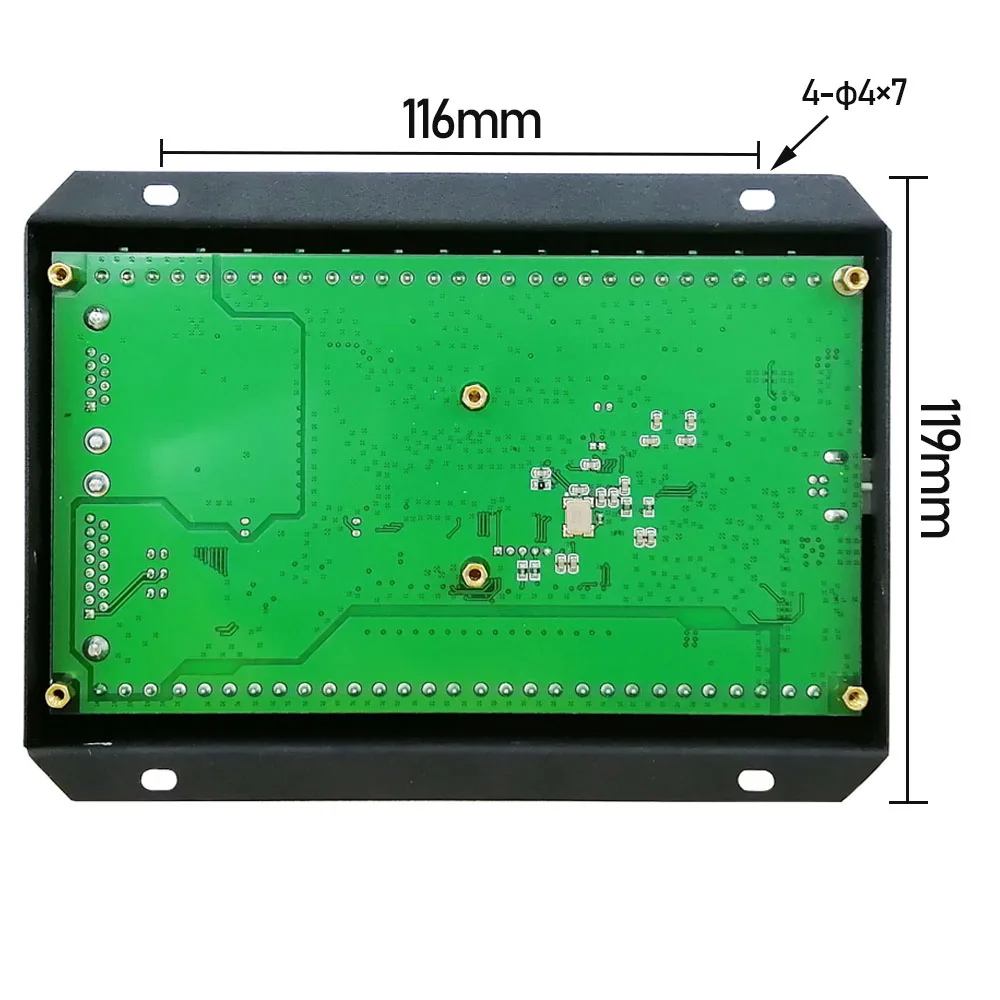

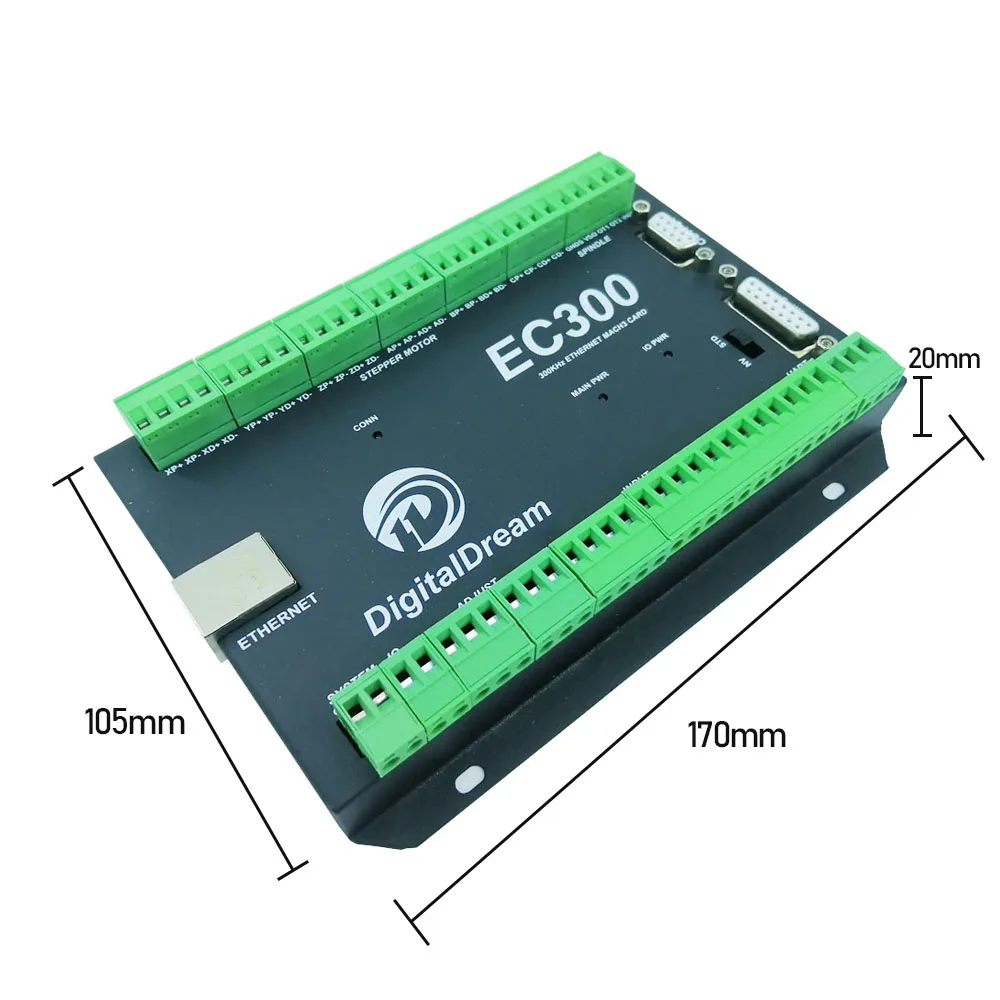

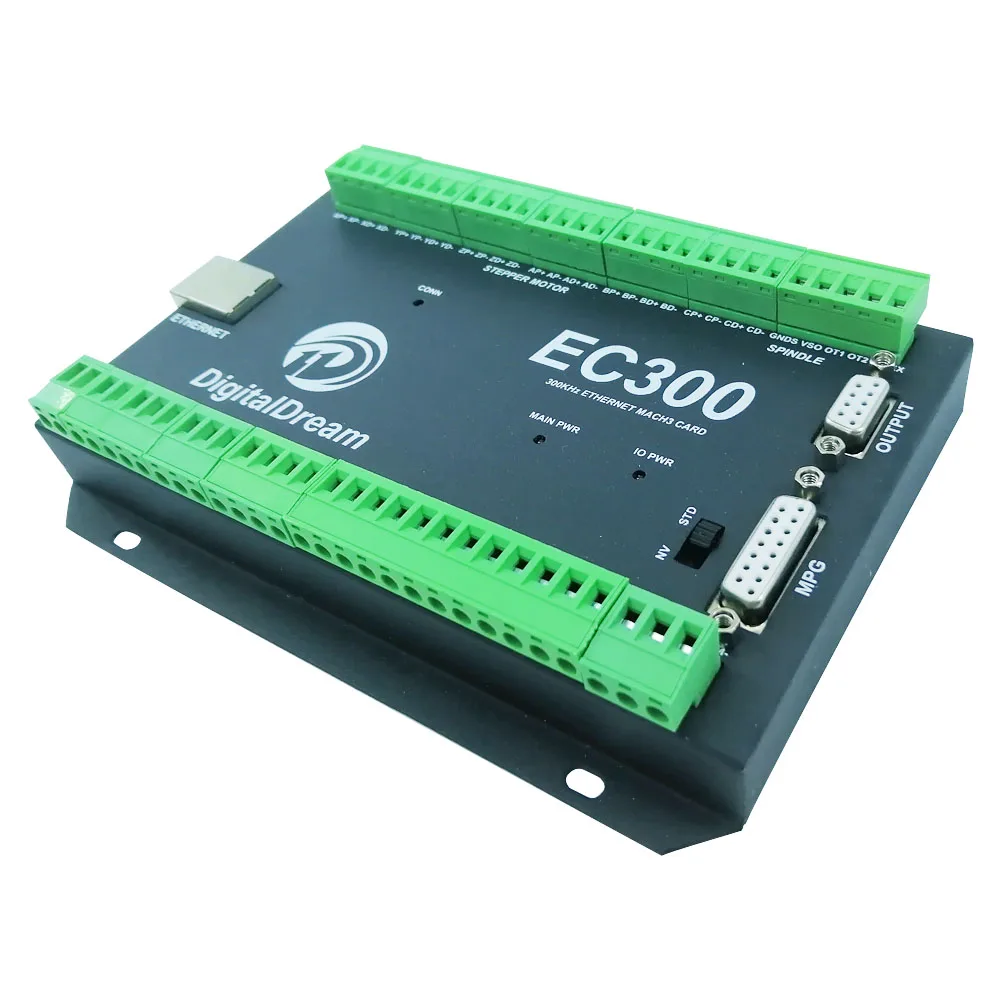

Контроллер движения EC300 имеет герметичную конструкцию корпуса, есть 4 монтажных отверстия вокругКонтроллер. Мы можем зафиксировать отверстия диаметром 4 мм в шкафу и установить контроллер в шкаф.
Блок питания контроллера EC300

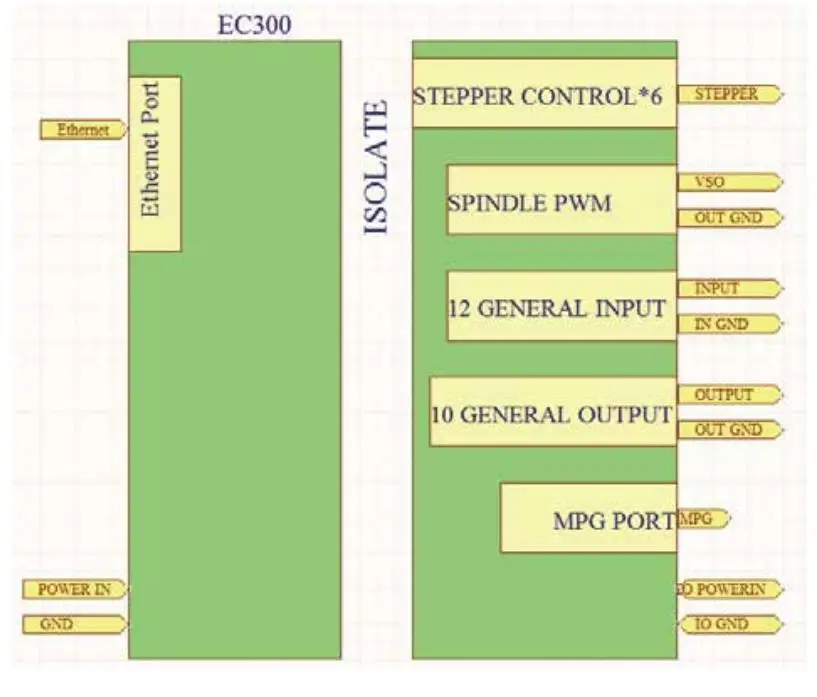

Решение питания в области промышленной автоматизации всегда очень сложно, естьМного GND, теперь мы описываем структуру структуры питания, как показано ниже:Структура питания, как на изображении 4-1, вход источника питания и порт Ethernet имеют общий GND, шаговыйМодуль управления, модуль ввода и вывода, модуль управления шпинделя и порт MPG совместно используют общий GND, междуДве отрасли-это фотоэлектрическая изоляция. Внутри платы есть GND как обычный-, нет необходимости подключатьсяВнешний источник питания.

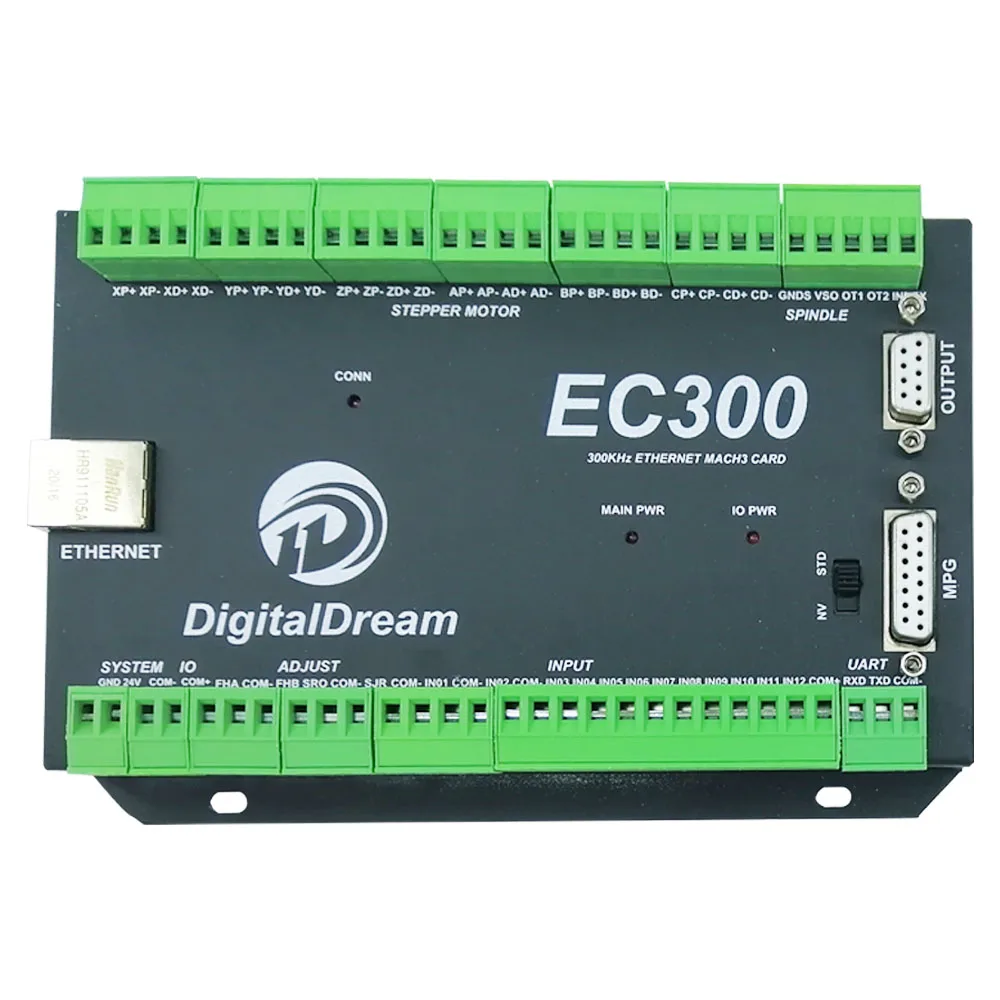

Описание проводов и портов

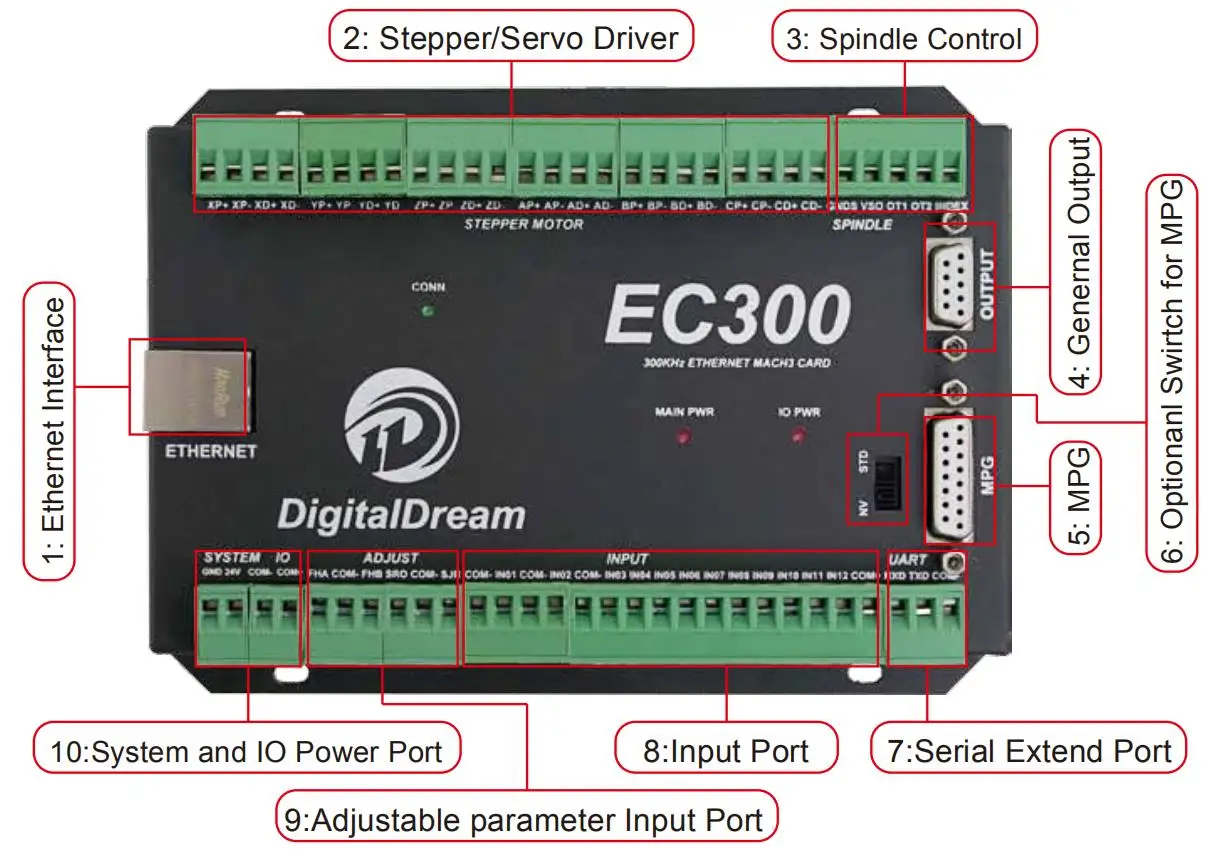

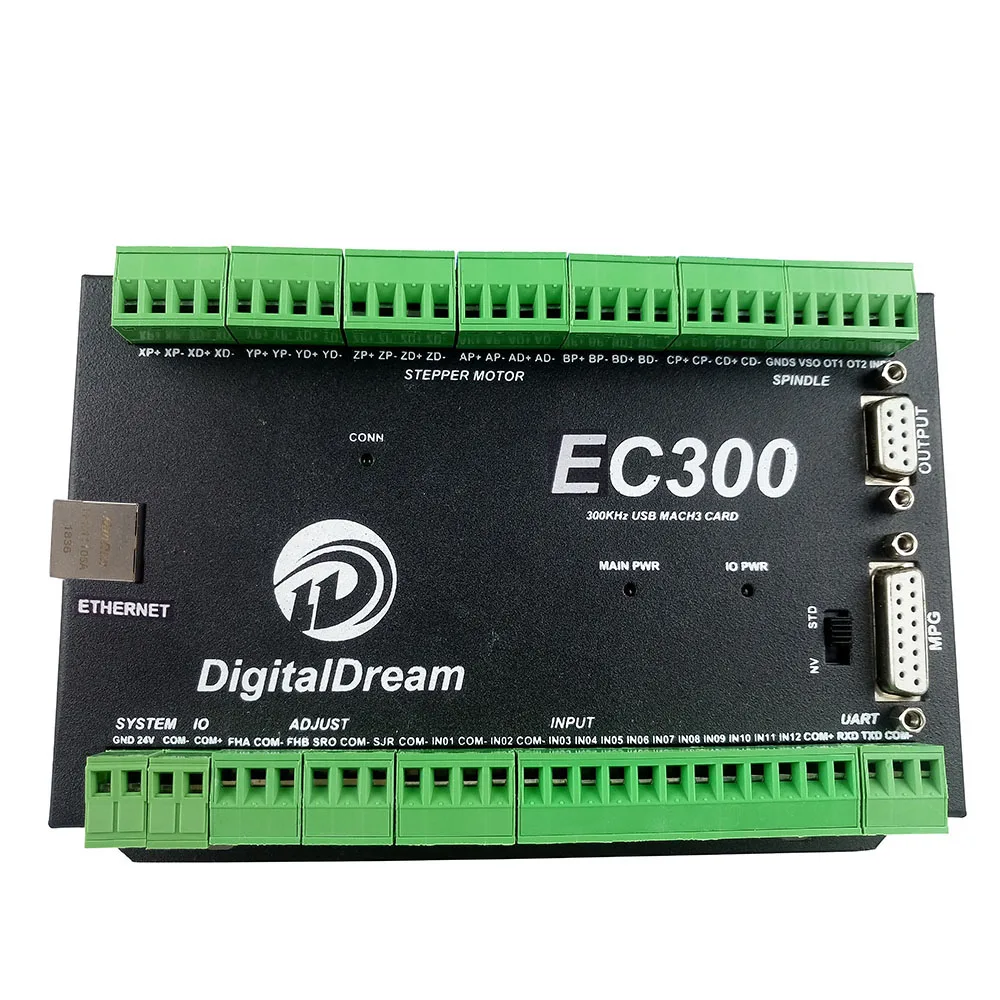

На следующем рисунке показаны основные соединения нашего устройства. Мы будем описывать один за другим в следующемСтраницы. Вот:1: интерфейс связи Ethernet к ПК2: шаговый/Серводвигатель Соединительный порт3: выходной порт управления шпинделя4 : Gerneral выходной интерфейс5: порт подключения MPG6: функциональный переключатель для MPG: Стандартный MPG или цифровой Dream MPG7: последовательный Расширенный порт8: входной порт: ограничение/дома/зонд и так далее9: регулируемый входной порт параметра10: основная система и порт питания IO

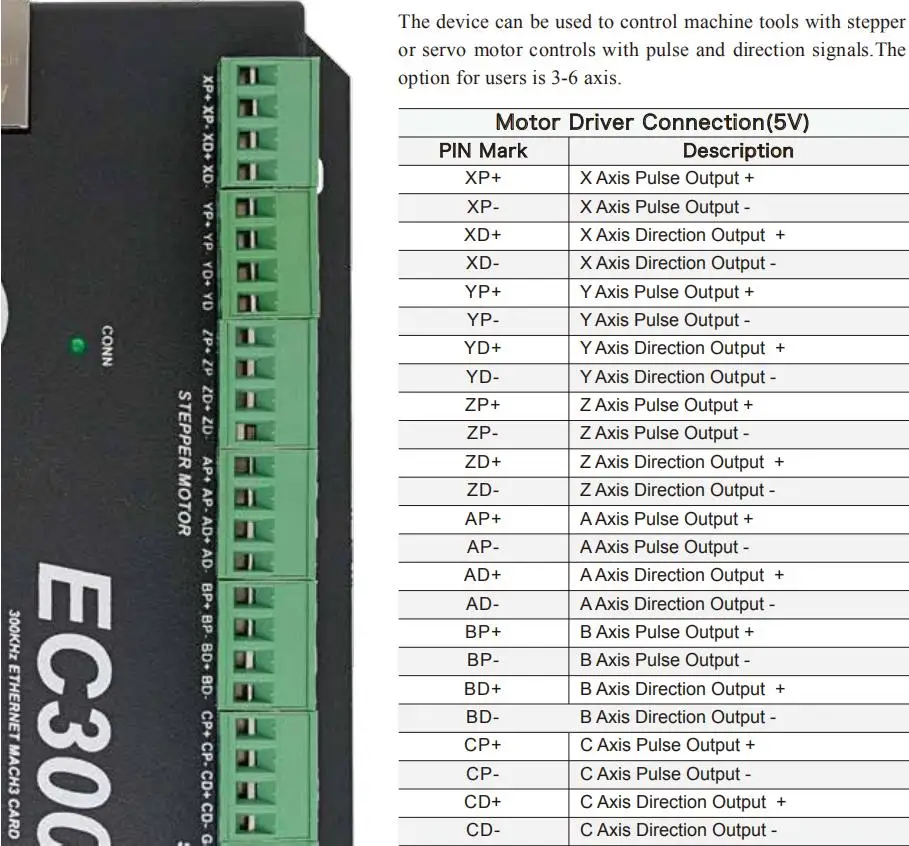

Шаговый/Серводвигатель управления интерфейс подключения
Выходной порт управления шпинделя

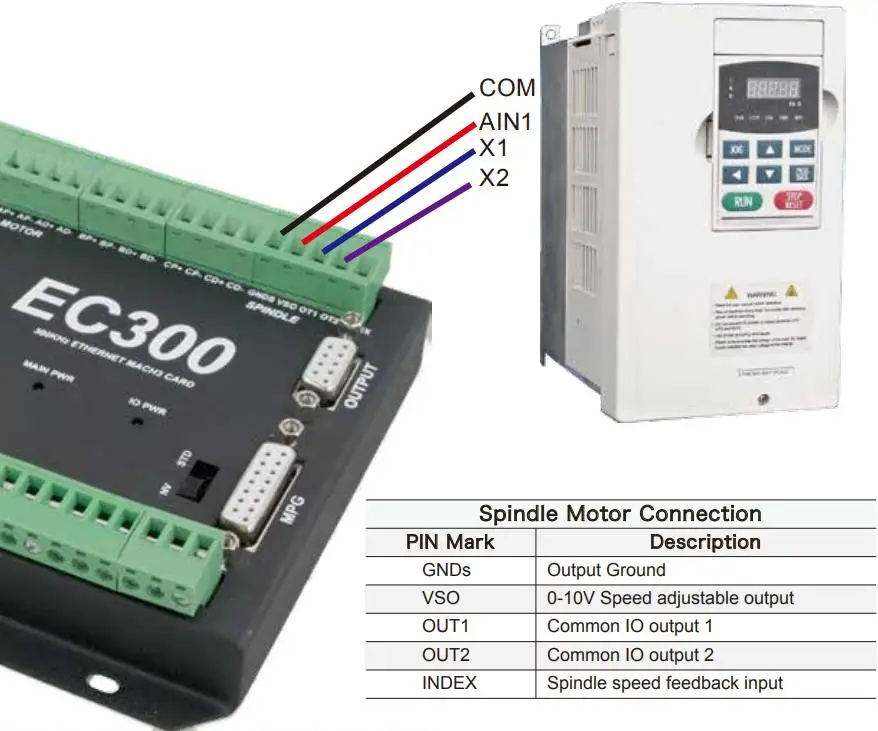

Как показано на рисунке 5-1, No.3 клеммный блок предназначен для управления шпинделем. Мы определяем интерфейс отСлева: GNDs,VSO,OT1,OT2,Index. Это заземление выхода, скорость регулировки напряжения, цифровой output1,Цифровой output2, Digital output3, Digital output4, Digital output5.Возьмите инвертор Nowforeuer в качестве примера. Выход управления шпинделя и соединение инвертора показали какИзображение 5-6.X1 шпиндель управления по часовой стрелке, запуск и остановка, скорость вращения шпинделя и подключение к AIN1.Если нам нужно управлять шпинделем против часовой стрелки, запуск и остановка, нам нужно подключить X2 к OUT2.
Общий выходной интерфейс

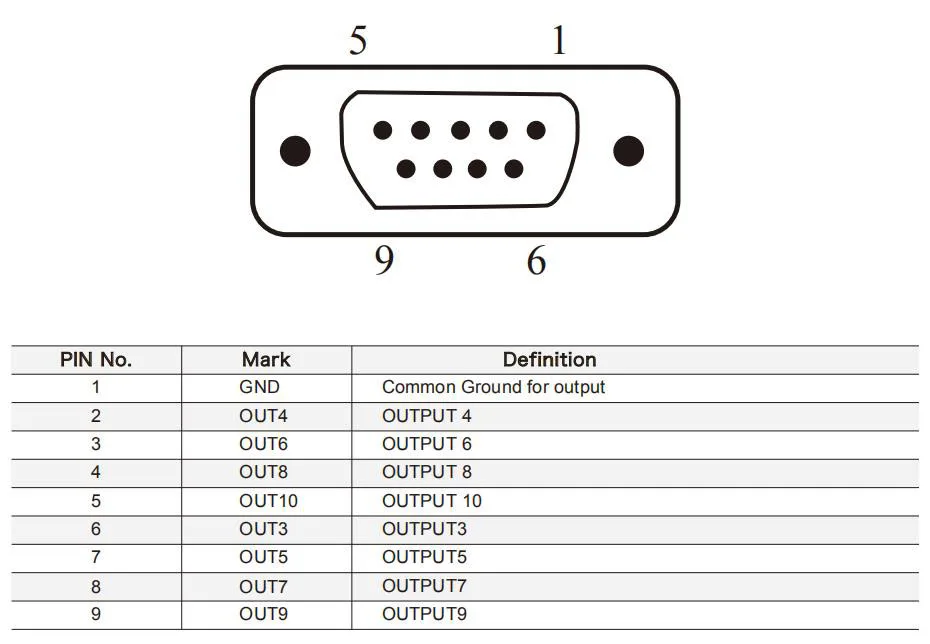

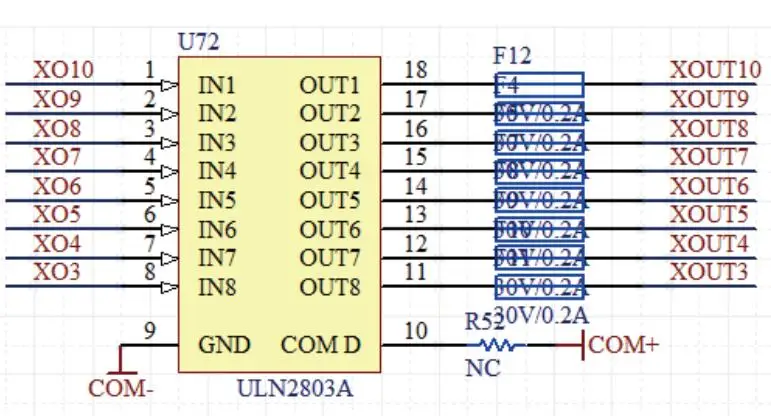

Внутренняя структура выходного порта
Сплошное соединение воспроизведения

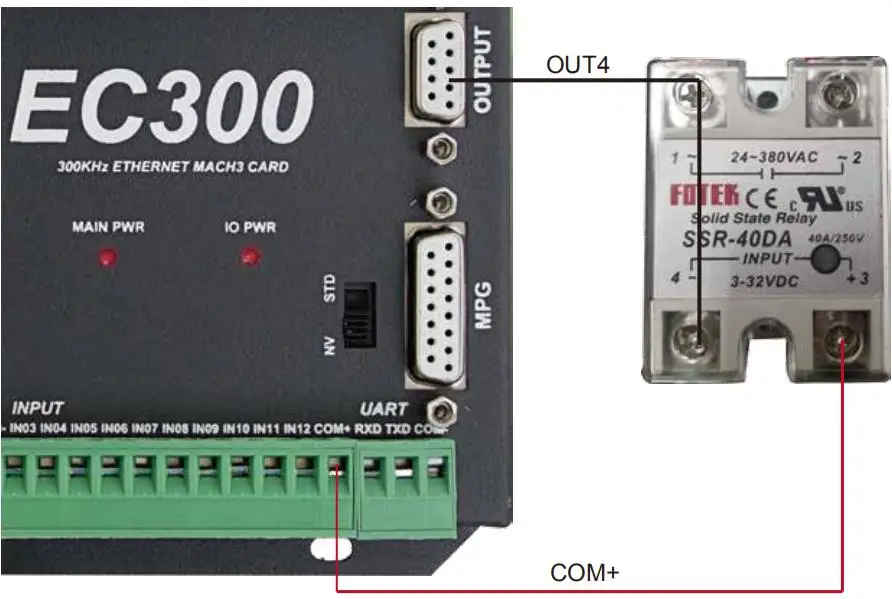

Общий выходной интерфейс имеет встроенный релейный привод, который может быть непосредственно подключен к менее чем 100 мА реле. Это контроллер питания для выходных портов. Если пользователи хотят поставить внешнюю мощность для реле, то соединение между GND(Pin1) и выходом 4(Pin2).
Функциональный переключатель для MPG и подключения для MPG

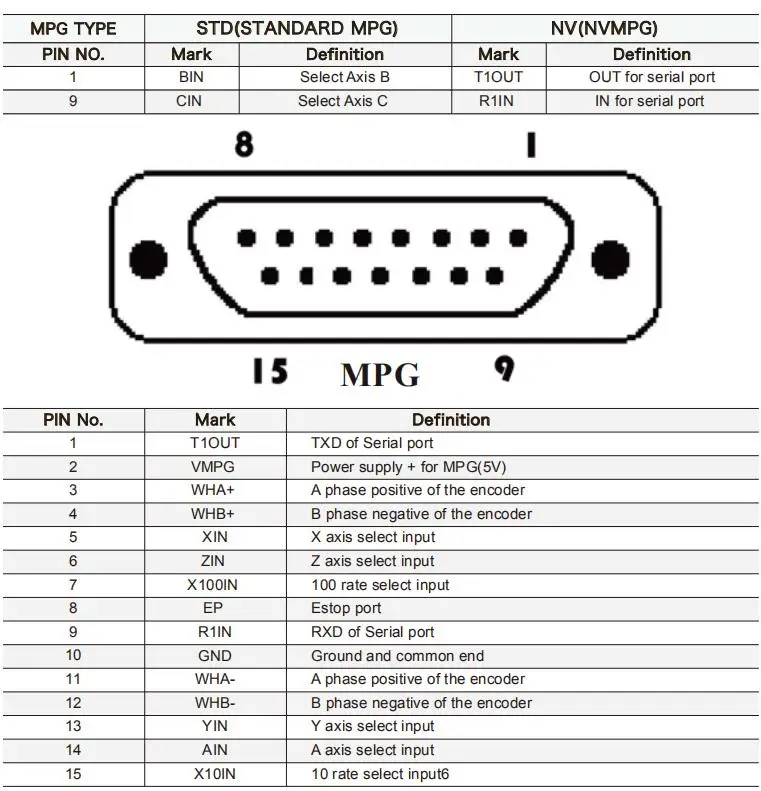

Для EC300, он может поставлять как стандартные MPG, так и NV-MPG, которые сделаны нашей компанией Digital Dream. Отмеченный номер 5-это интерфейс для подключения MPG.Разница подключения для стандартных MPG и NV-MPG от Pin 1 и Pin 2. Пожалуйста, проверьтеСледующая таблица. Пожалуйста, не забудьте также, когда вам нужен стандартный MPG, поворачивает переключатель на STD, и когда вам нужно NV-MPG, переключите его на NV. Затем проводите соединения интерфейса MPG.
Серийный Расширенный порт
Помеченный порт No. 7-это порт последовательного расширения. Интерфейс в основном используется для расширенных последовательных устройств, таких как расширения IO или расширения интерфейса HMI.
