Последнее обновление: 13.03.2022
Параметры и характеристики

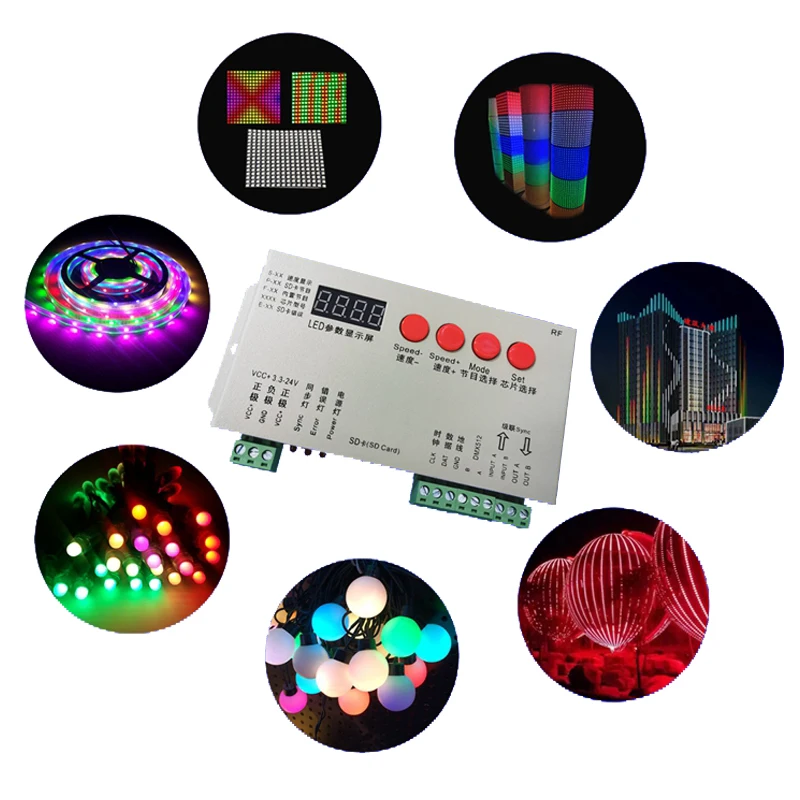

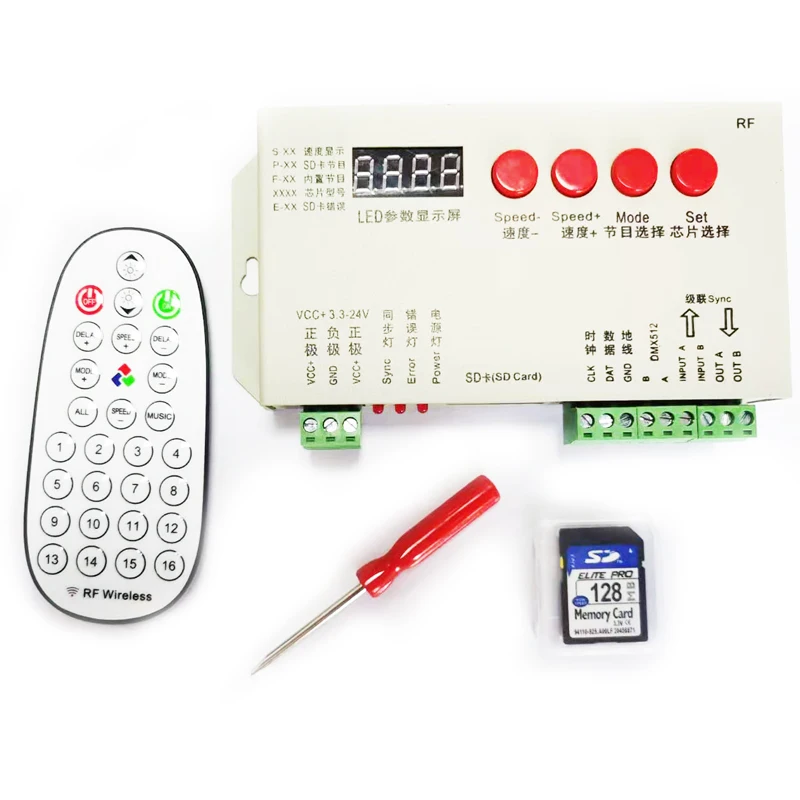

1.Название продукта: K-1000 адресуемый светодиодный контроллер
2.Адресуемая программа: Да
3.Рабочее напряжение: 5 в пост. Тока ~ 24 В
4.Мощность: 2 Вт
5.Номер портов: 1 шт.
6.Макс. Контроллер пикселей: 2048 пикселей, 2048 пикселей/порт
7.Рабочая температура: -30 ℃ ~ 85 ℃
8.Размер изделия: 158*79*25 мм
9.Поддержка sd-карты: Да
10.Чистая Вес: 0,3 кг
11.Защита от дождя и пыли
12.Поддержка нескольких синхронизации: Да
13.Применение: большинство светодиодных ламп с чипами IC
14.Может контролировать 32-65536 grayscale, гамма-программное обеспечение коррекции обработки
15.Поддержка все виды из светильник источник точечного, линии и поверхности. Подходит для обычной и неправильной формы освещения.
16.Светильник'Сигнал s будет подключен к DAT, провод часов будет подключен к CLK, отрицательный провод будет b одиночный провод и двойной провод IC Тип света, при использовании для одного провода IC типов, нет необходимости подключаться к CLK проводу.
17.Поддержка типов ИС:
А.Однопроводный IC: UCS1912, TM1803, TM1804, TM1809, TM1812, UCS2903, UCS2909, UCS2912, 8205,8206,16703, WS2811 и т. Д.
B.Двойной провод IC: MX5109, LPD6803, D705,P9803, MX8109, SM16726, P9813, LPD8806, WS2801
C.Новый IC: TM1914, 9883
Спецификация карты памяти SD
1.Тип: sd-карта (если управлять большим количеством светодиодных ламп, рекомендуется высокоскоростная sd-карта)
2.Память: 128 Мб ~ 2 Гб
3.Формат: поддержка FAT и FAT32
4.Сохранение жира:*.Светодиод
Управление кнопкой
Скорость +: ускорьте скорость игры, максимальная скорость S-19
Скорость-: замедляет скорость игры, минимальная скорость S-01
Режим: Переключение на программы
Набор: Установите типы IC, выберите Текущий Тип IC и подождите его автоматическое сохранение через 8 секунд. Затем перезагрузите питание.
Примечание: Don'Отключение питания после выбора типа IC и программы, до 8 секунд, все настройки будут сохранены автоматически.
Описание цифрового дисплея
С-XX: отображение скорости тока
П-XX: отображение текущей программы
XXXX: Отображение текущего типа ИС
Е-XX: ошибка отображения sd-карты
Особенности и использование цифрового дисплея
1.Диапазон скорости: от S-01 до S-19, чем меньше количество, тем меньше скорость; Тем больше количество, тем быстрее скорость. Многие контроллеры синхронизируются, максимальная скорость S-16. После настройки скорости и подождите около 8 секунд, он будет сохранен автоматически. Затем перезагрузите питание.
2.Диапазон программ: от P-01 до P-96. Максимальный номер программы-96 программ. Каждое нажатие переключится на другую программу.
3.A-01 автоматическое циклическое воспроизведение.

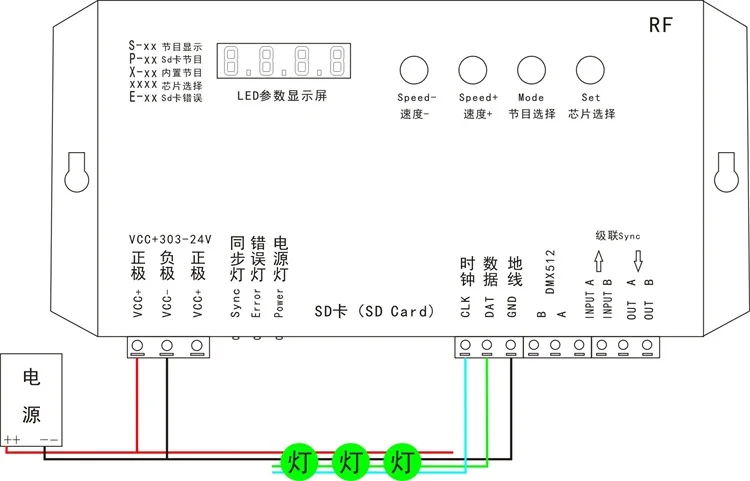

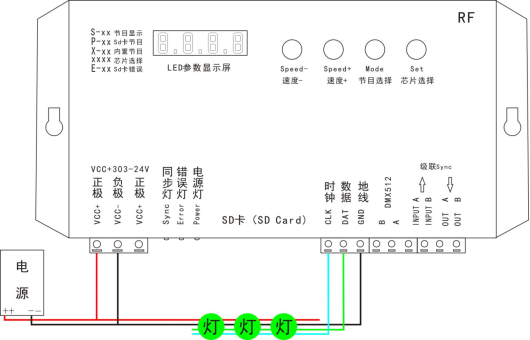

Схема подключения провода
Использование и Примечания
1.Что касается каждого порта, когда количество пикселей менее 512, максимальная скорость воспроизведения составляет 30 кадров в секунду. Когда пиксели превышают 512 или 1024, скорость воспроизведения будет медленной с увеличением света.
2.Что касается выхода TTL, контроллер должен быть подключен к GND огней (то есть, отрицательный провод контроллера будет подключен к GND огней). Режим по умолчанию, этот контроллер выводит TTL сигналы.
3.Кнопка установки-это выбор типов ИС. Например, тип iC-UCS1903, нажмите кнопку SET, она отобразит UCS1903: отпустите кнопку и подождите около 8 секунд, настройка будет сохранена автоматически. Перезапуск питания, затем он может работать.
4.Предупреждение об ошибках 1-15: ①sd-карта не установлена правильно. ②Разбитый экран дисплея.
5.Нормальное рабочее состояние, светильник индикатора питания будет светиться постоянно. Индикатор ошибки будет мигать при синхронизации сигнала контроллера. Когда многие контроллеры синхронизируются, индикатор ошибок каждого контроллера, частота мерцания и время отклика должны быть последовательными и синхронными. Если не совместим или синхронен, это доказывает, что эти контроллеры не достигают синхронизации, тогда вам нужно проверить, подключен ли все контроллеры к одному и тому же DC5V-24V, или существует ли сильное электромагнитное взаимодействие.
6.Если многие контроллеры синхронизируются, все контроллеры должны использовать одну и ту же sd-карту, и все sd-карты должны быть отформатированы в том же формате. Поскольку разные sd-карты имеют различную скорость чтения, которая повлияет на синхронизацию.
7.Перед копированием программы на sd-карту необходимо отформатировать sd-карту. Отформатируйте sd-карту до FAT.
В программном обеспечении вам нужно выбрать программное обеспечение контроллера: T-1000-UCS1903 или K-1000, сделать программу в соответствии с типом.
