Усилитель мощности MOFI-музыкальный-высококачественный-A1, класс А, набор сделай сам и готовая плата

Добро пожаловать в магазин MOFI-Acoustics. Для того, чтобы обеспечить лучший опыт покупок, позвольте мне уточнить эту информацию, чтобы избежать ненужной неудобства:1. Все товары в магазине не включены: таможенные пошлины, таможенные сборы и налоги. Без специальных требований, мы объявим их в соответствии с ценой продукта.2. Мы надеемся, что вы сможете понять соответствующую налоговую политику вашей местной таможни. Мы не принимаем ваш отказ от товаров из-за проблем с таможенным налогом; (в некоторых странах платформа имеет возможность предварительного сбора тарифов).3. Чтобы не повлиять на получение товаров, после покупки товаров, пожалуйста, обратите больше внимания на информацию, такую как электронные письма, сообщения на платформе и т. д. Если есть какая-либо информация о неясном адресе или изменении логистической политики, мы сообщим вам как можно скорее, И с нетерпением ждем вашего ответа.

DIY KIT Project

Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования.Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.Мы не предоставляем информацию, кроме страницы введения продукта.

MOFI- Musical-Fidelity -A1 класс А усилитель мощности DIY KIT Project

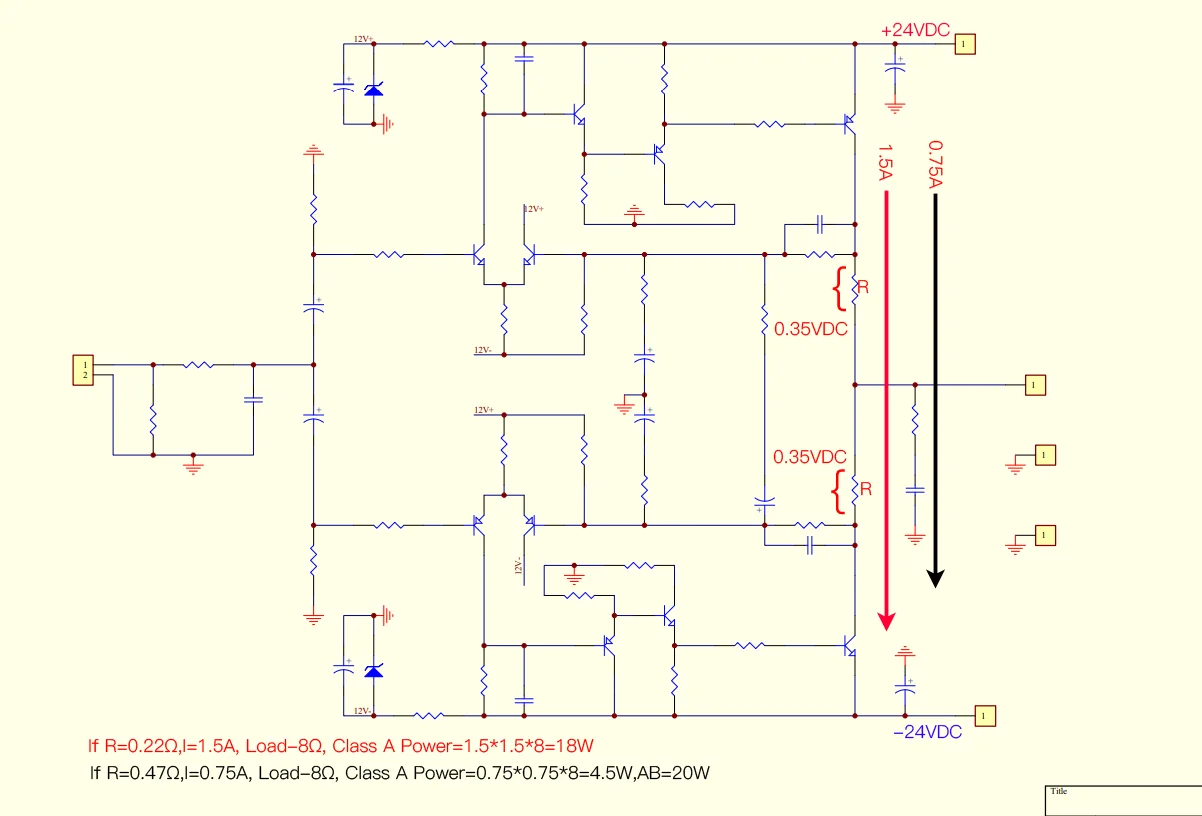

Он основан на основной цепи усилителя мощности с музыкальной точностью A1.Технические характеристики:Полностью дискретныйMonarual дизайнОдноточечное заземление, сопротивление заземления близко к 0,02 Ом, низкий уровень шумаPCB небольшой и гибкий, очень дружелюбный для всех видов установки шасси.Более экономичный потенциал для модификации звука. Максимальное входное напряжение: 2.8VPPКоэффициент усиления: 15xВходное сопротивление: 100KВыходная мощность:Класс A 15 ватт 8 Ом или AB 20 ватт 8 ОмРекомендуется использовать фильтр CRC после выпрямителя

Конфигурация продукта

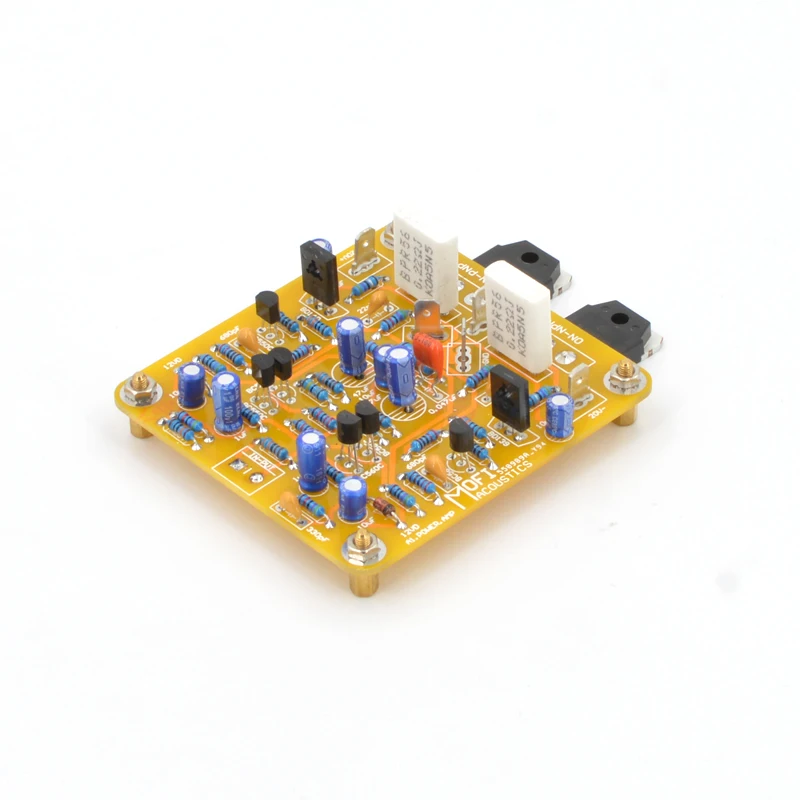

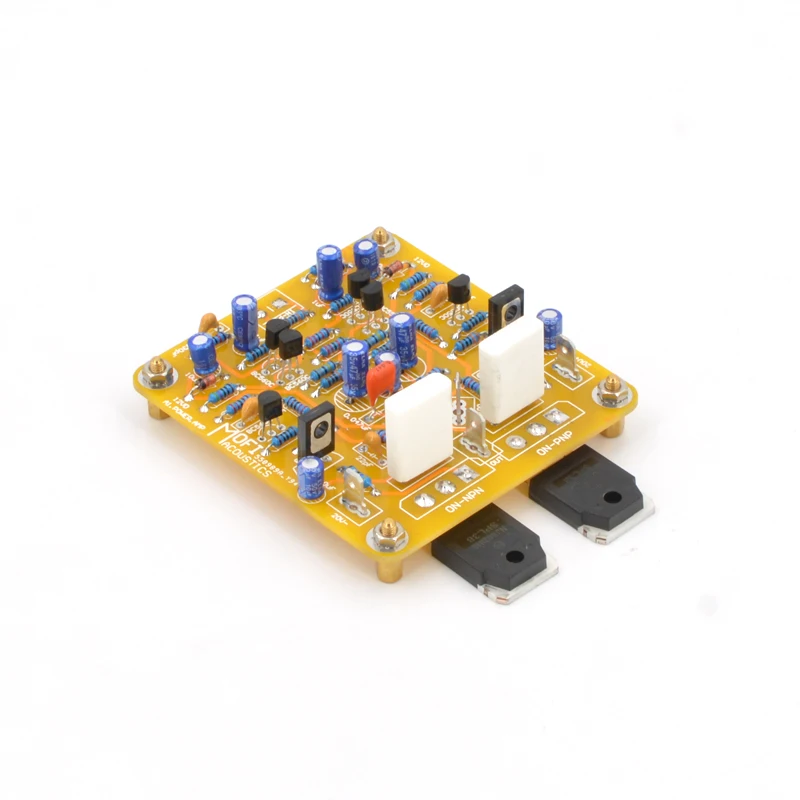

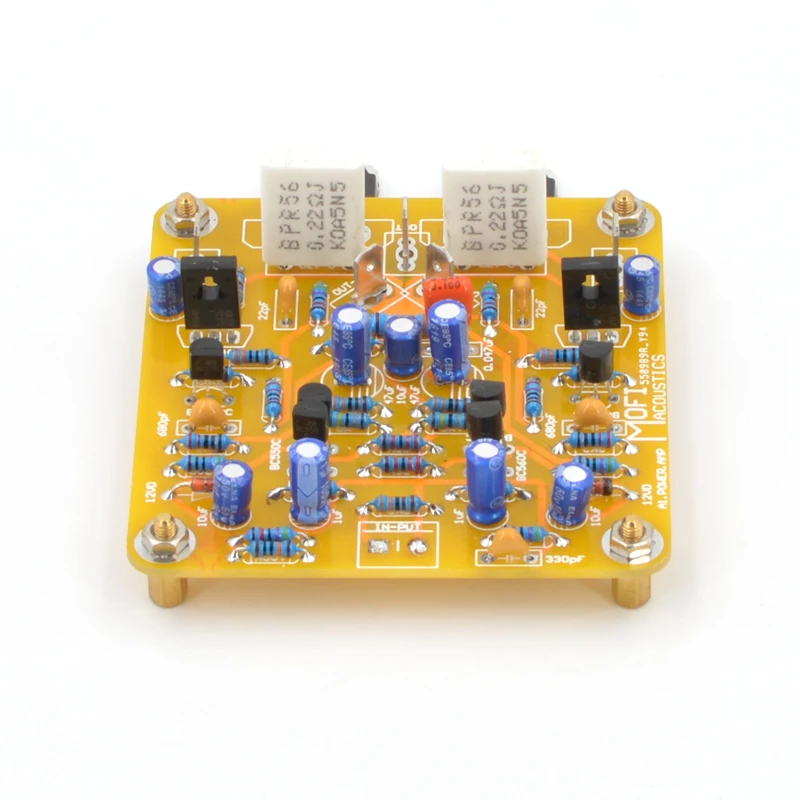

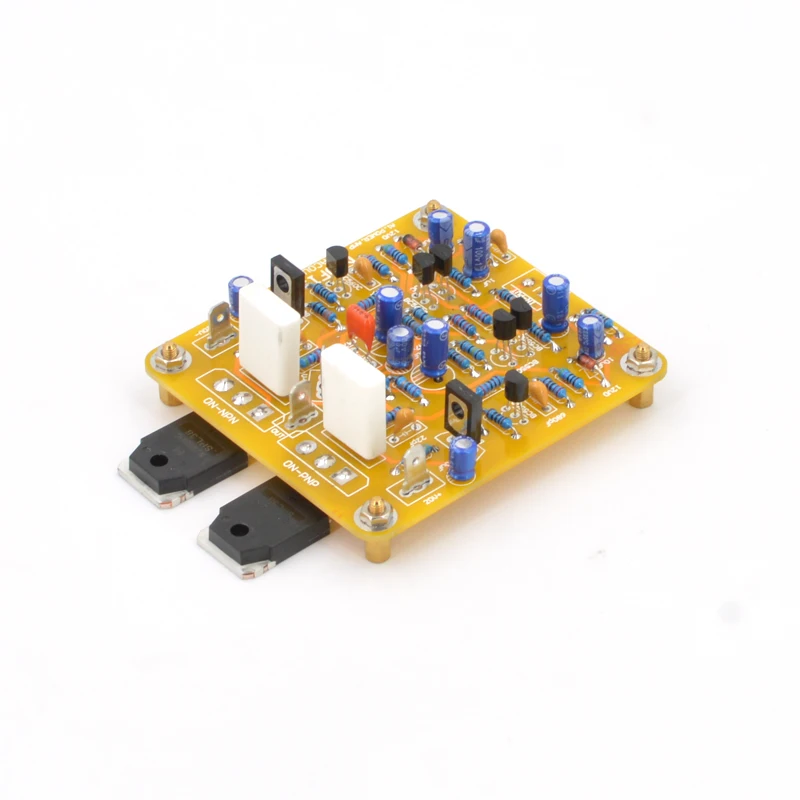

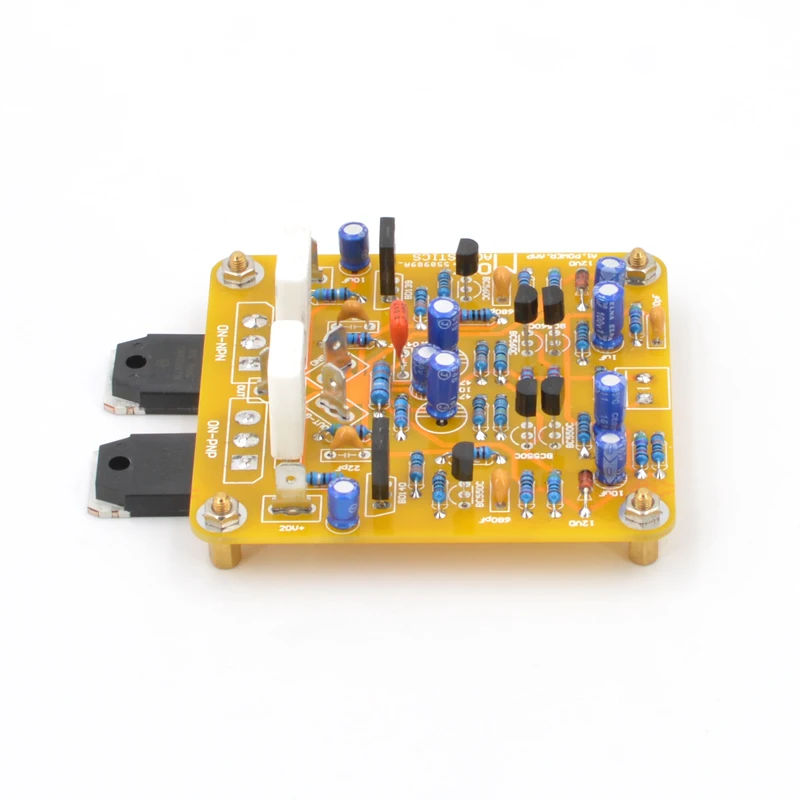

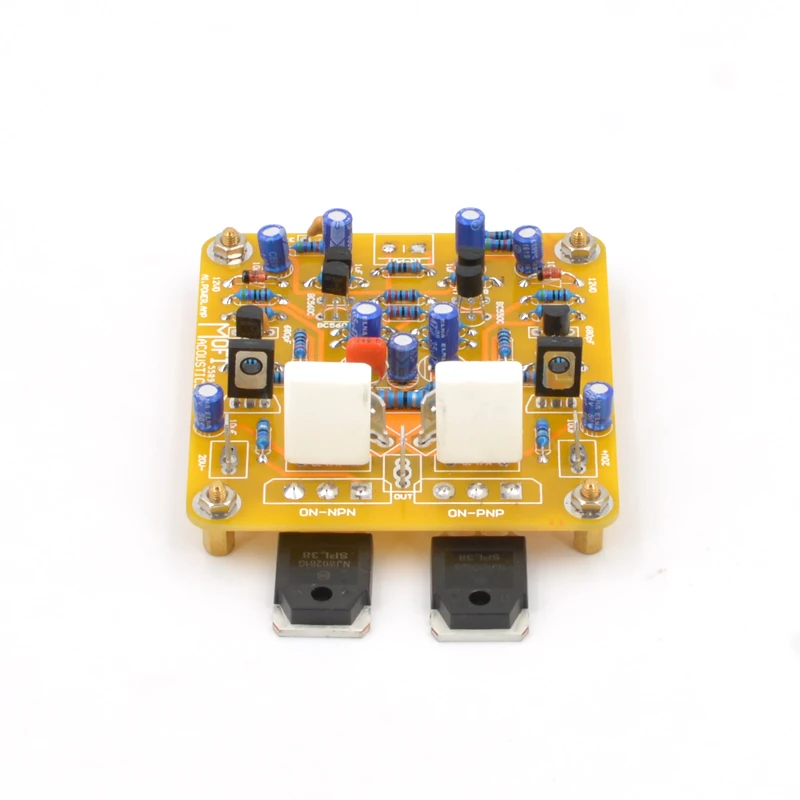

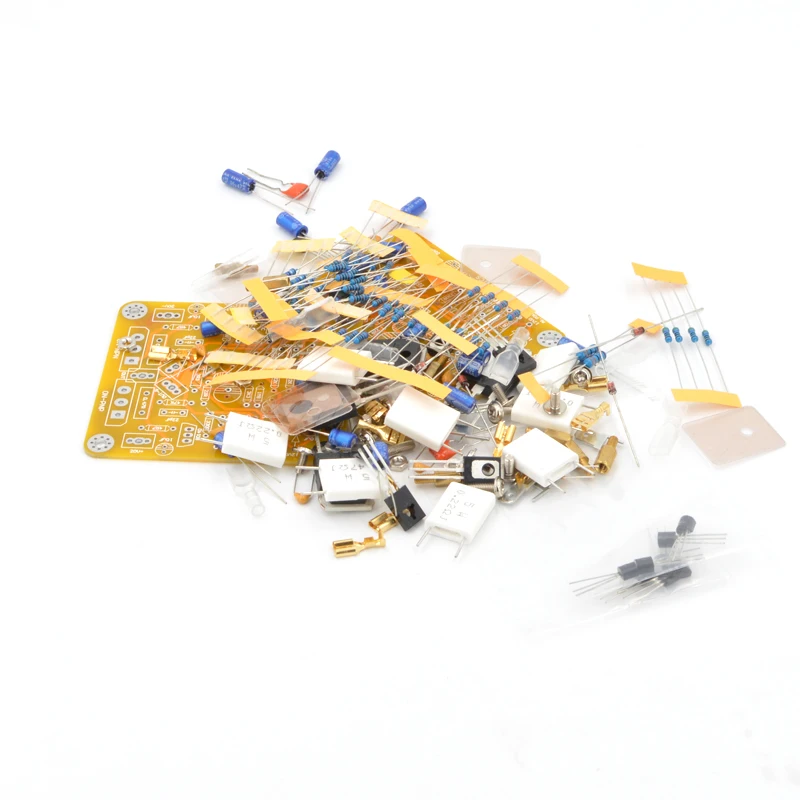

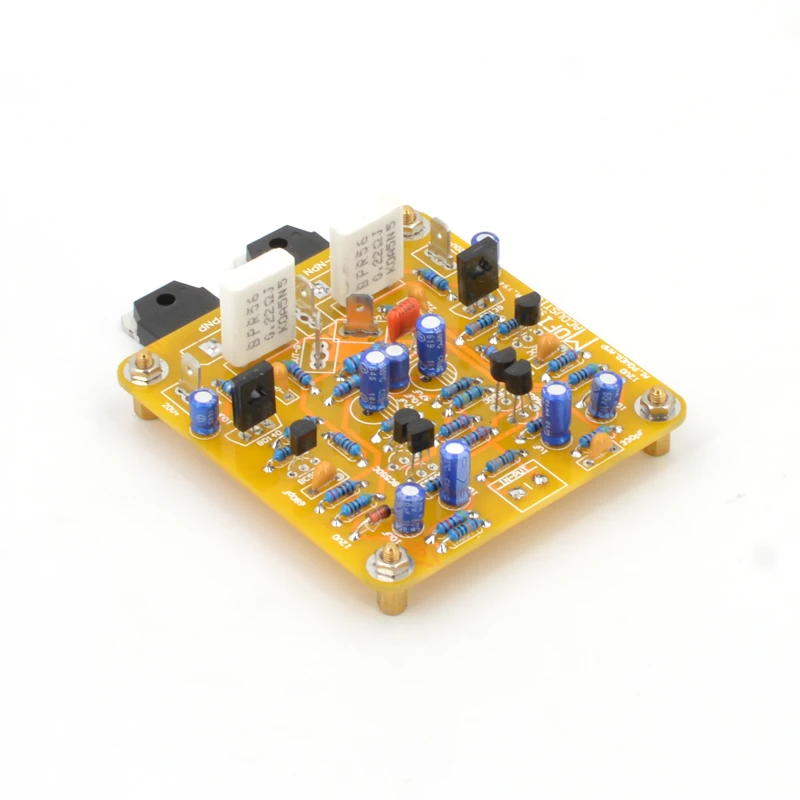

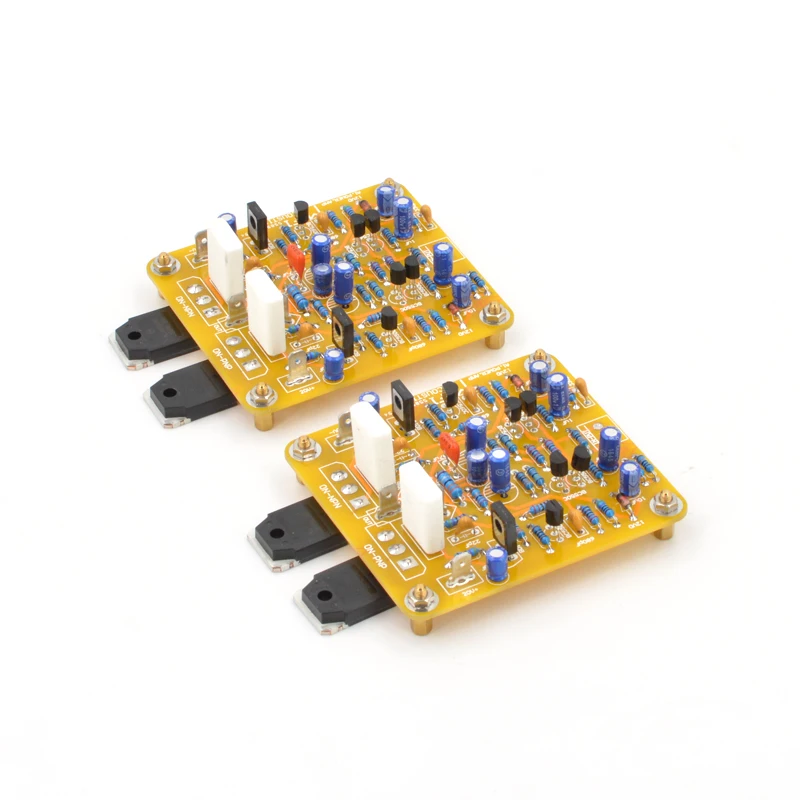

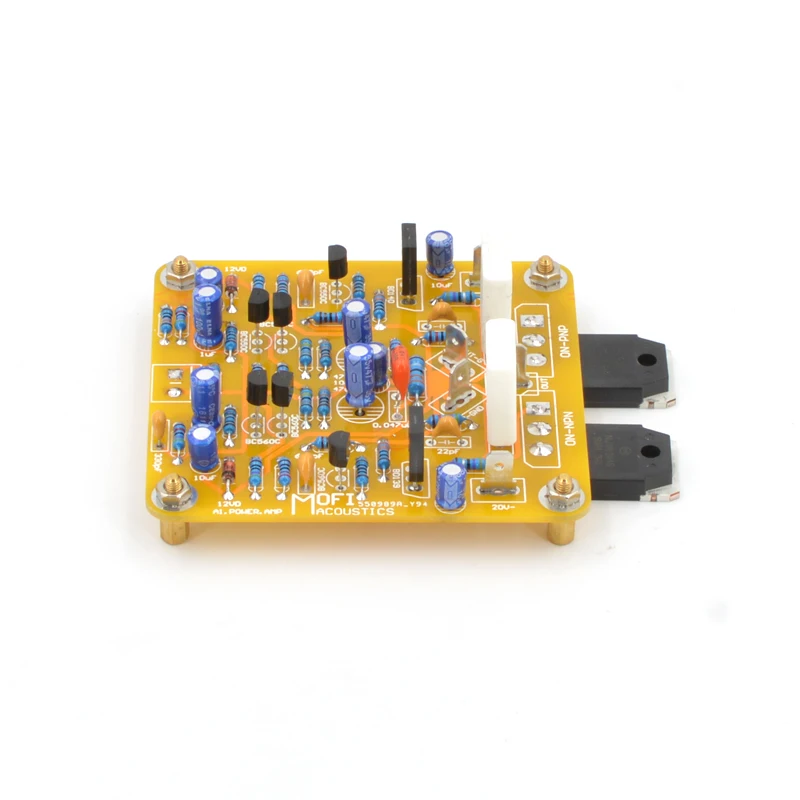

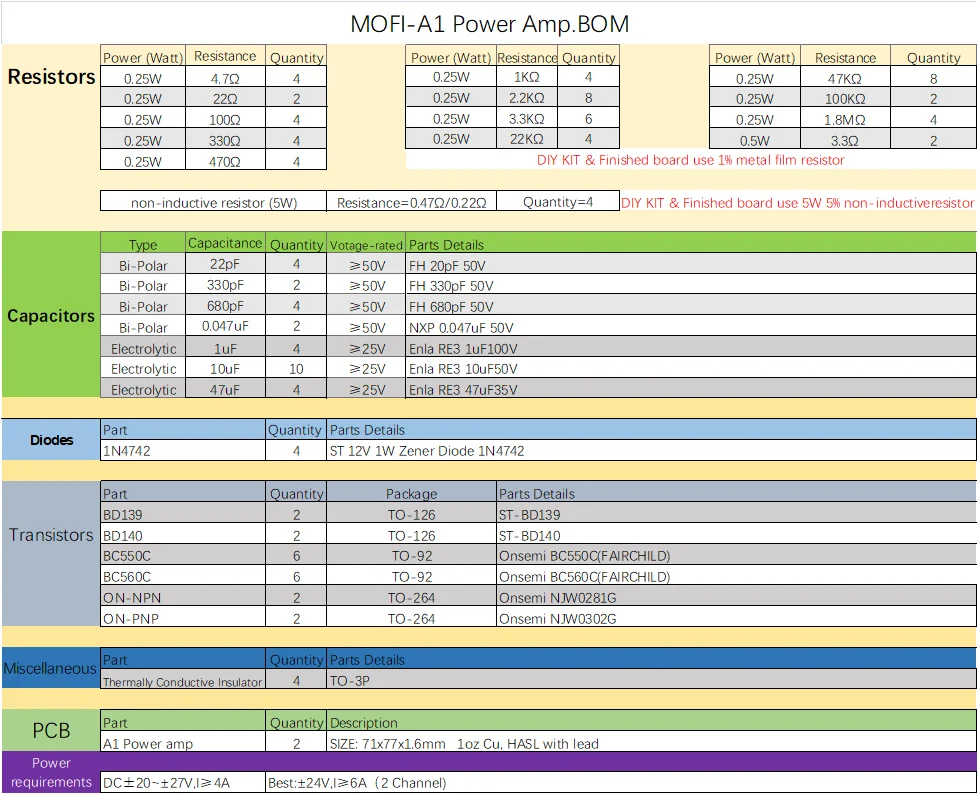

Набор DIY: содержит PCB и компоненты, необходимые на PCB, содержит две конфигурации выходной мощности (15 Вт или 20 Вт).Готовая плата: на основе хорошо протестированной платы в стандартном наборе версий, мы проверили напряжение всех ключевых точек и использовали генератор сигналов и осциллограф для двойной проверки аналогового сигнала. Мы не будем использовать эту доску для проверки прослушивания.Все готовые печатные платы тщательно выпаиваются вручную и полностью тестируются, поэтому цена выше и ниже. Покупателям, чувствительным к цене, но с возможностью самостоятельной сборки рекомендуется выбрать комплект.

DIY KIT инструкции

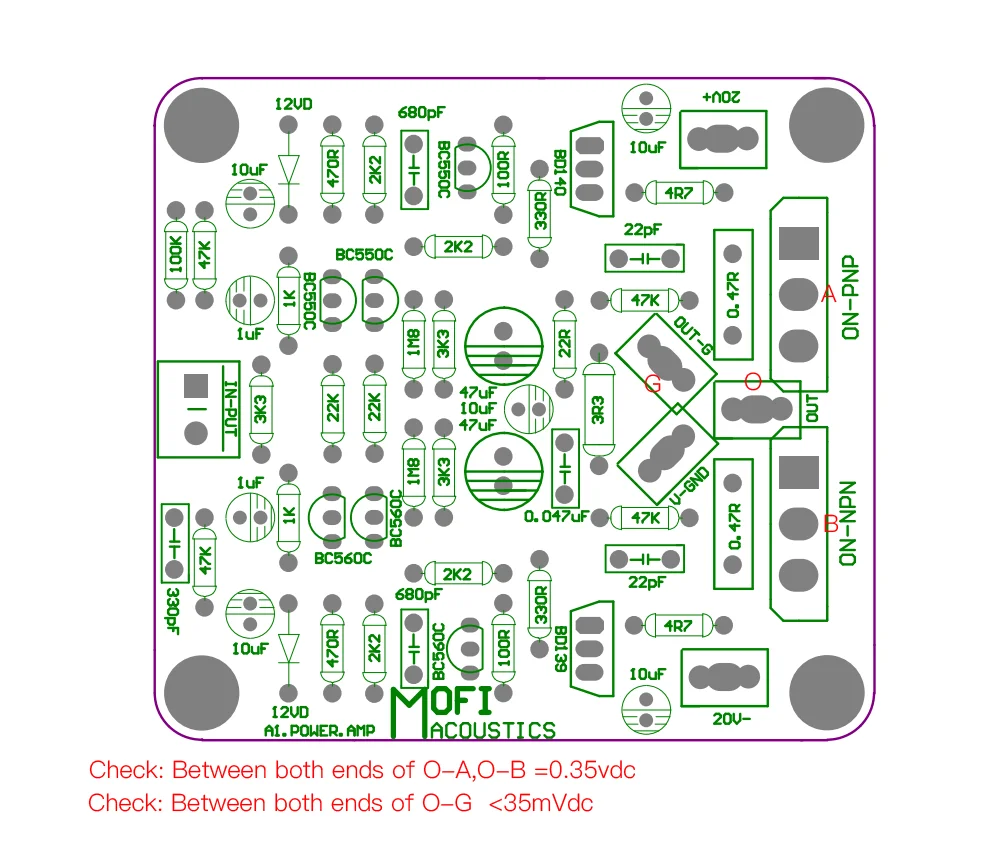

Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей.Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение.Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Как минимум, вы должны убедиться, что входы V + и V- DC не замыкаются на землю или друг к другу, и что выходная панель не замыкается на землю. Исправьте любые ошибки, прежде чем перейти к следующей фазе.Советы:Пожалуйста, подготовьте внешний радиатор.
