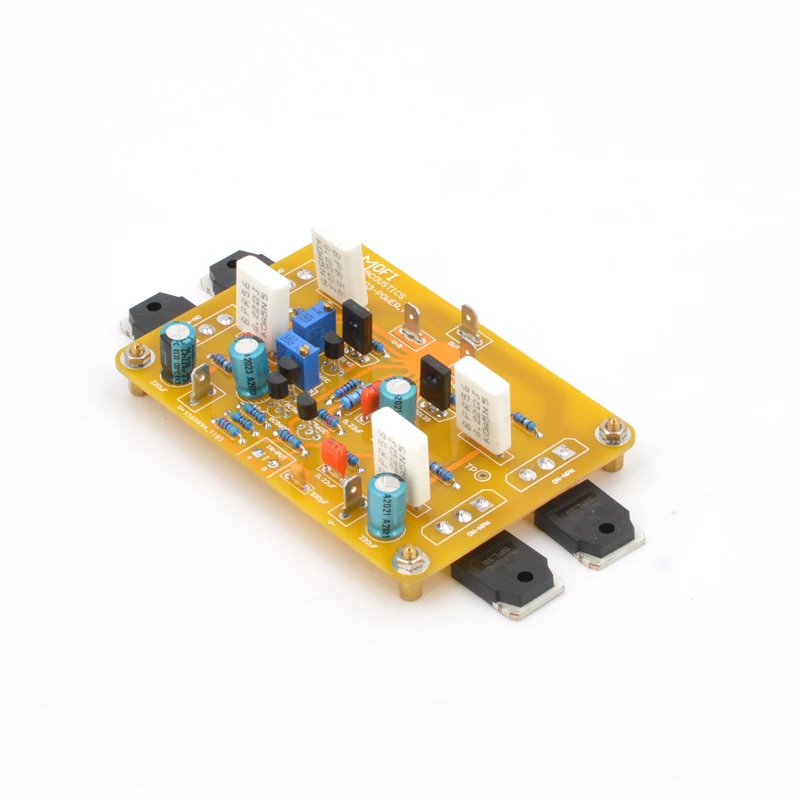

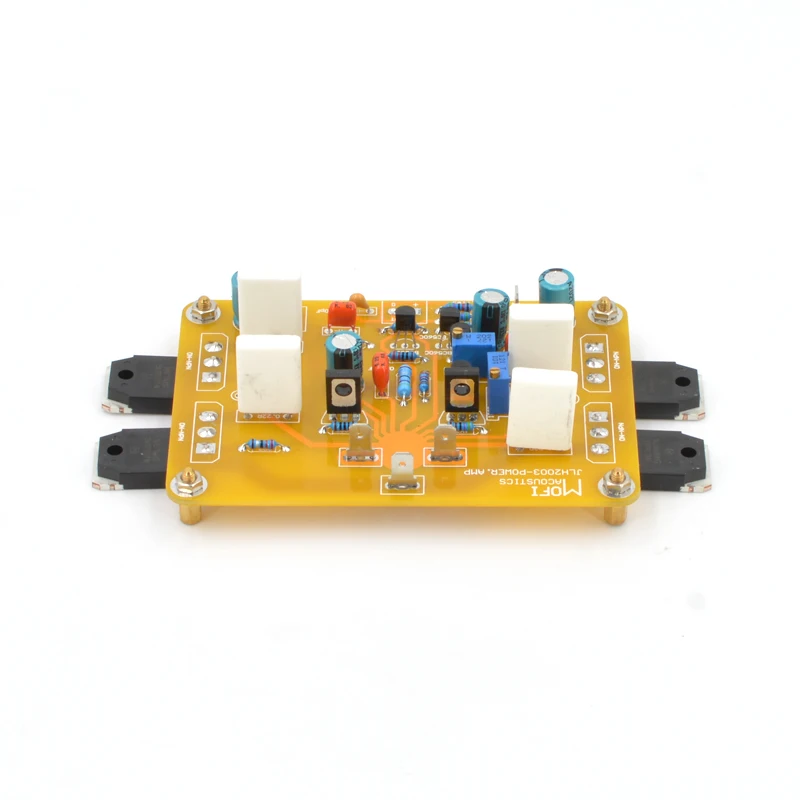

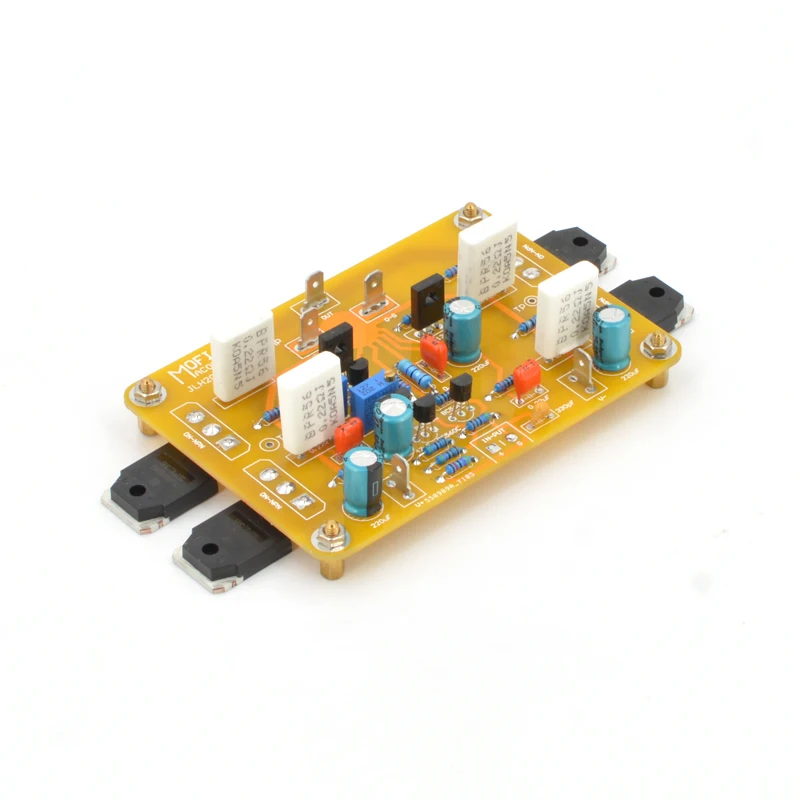

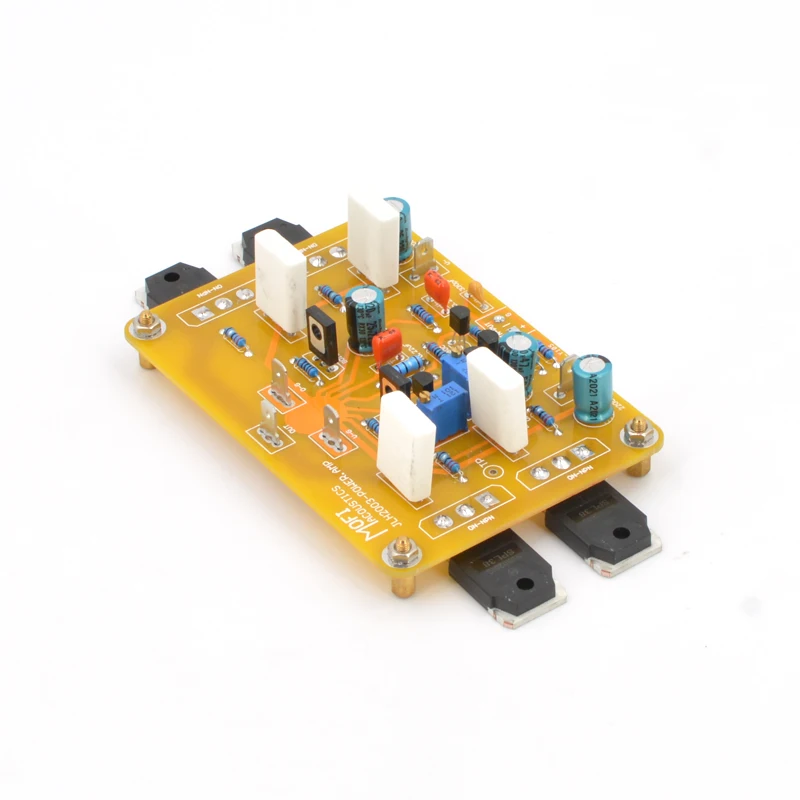

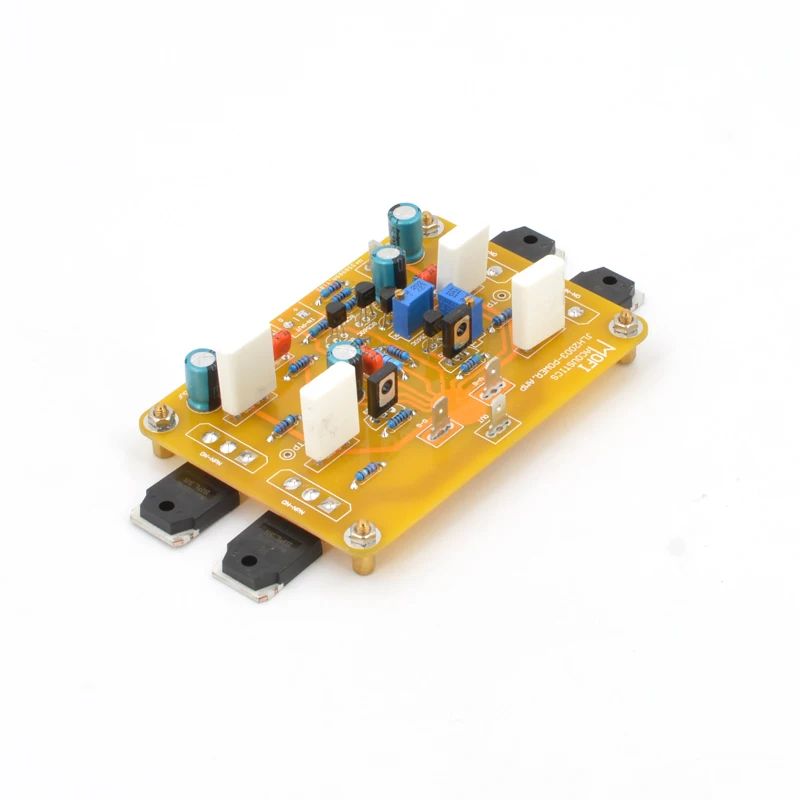

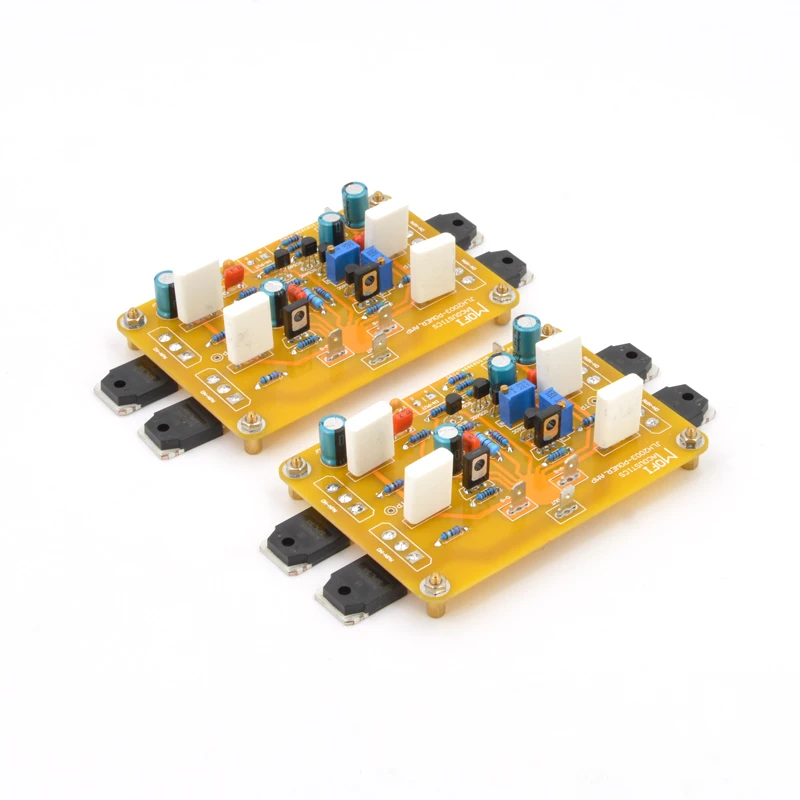

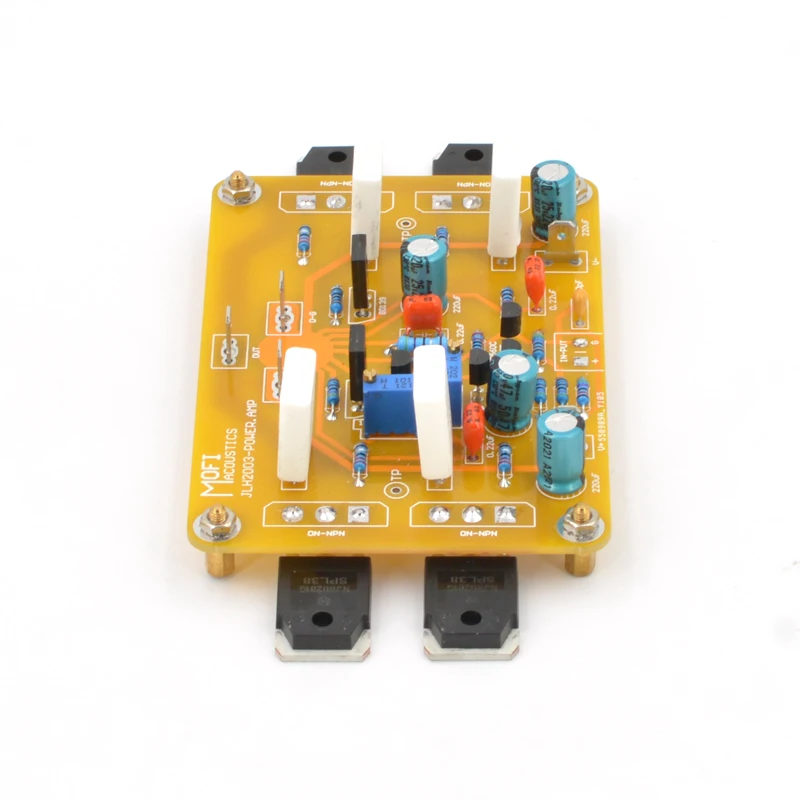

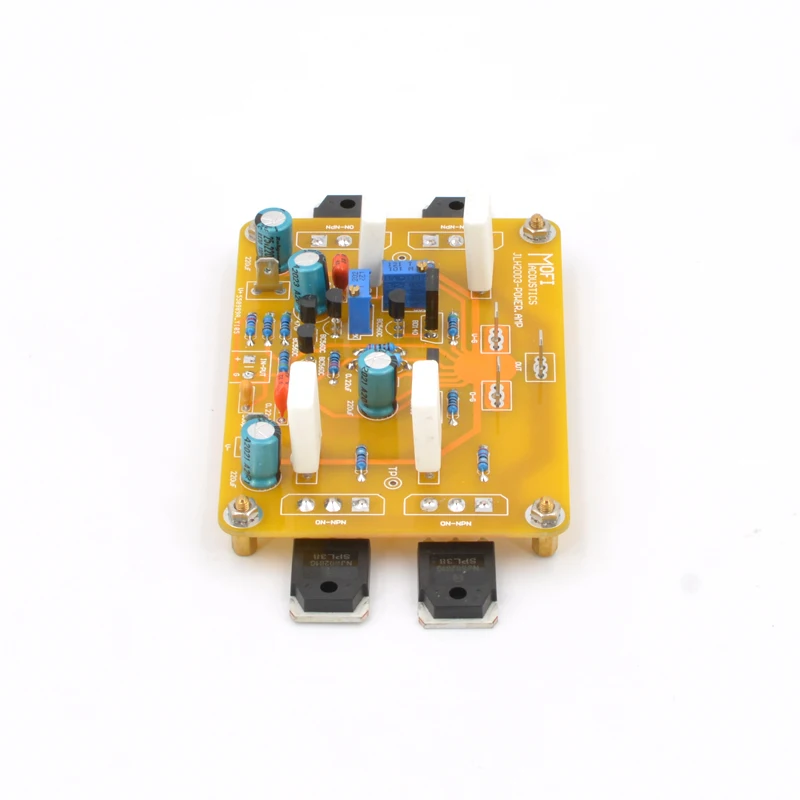

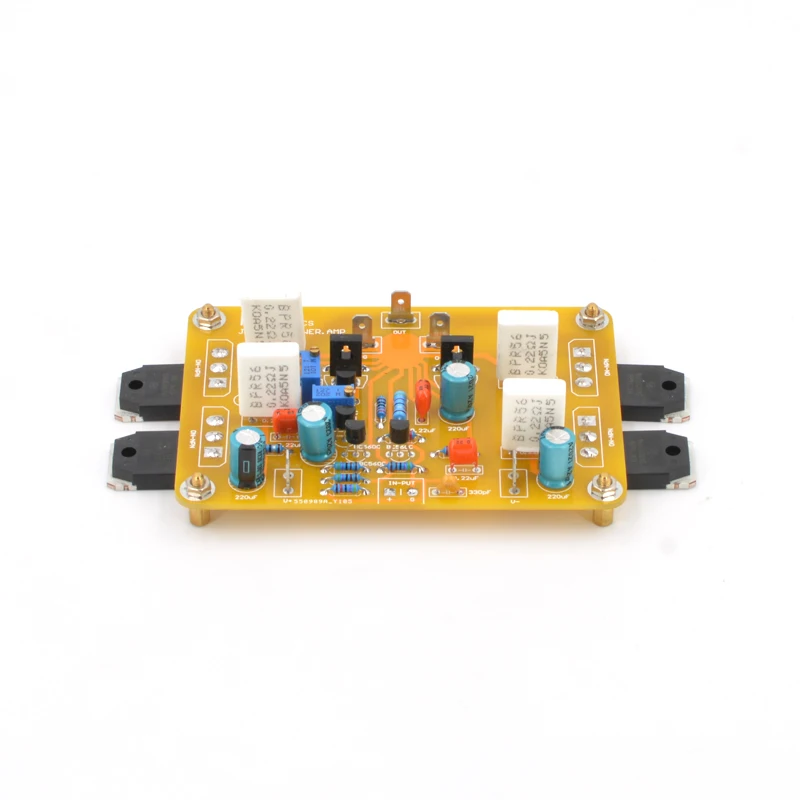

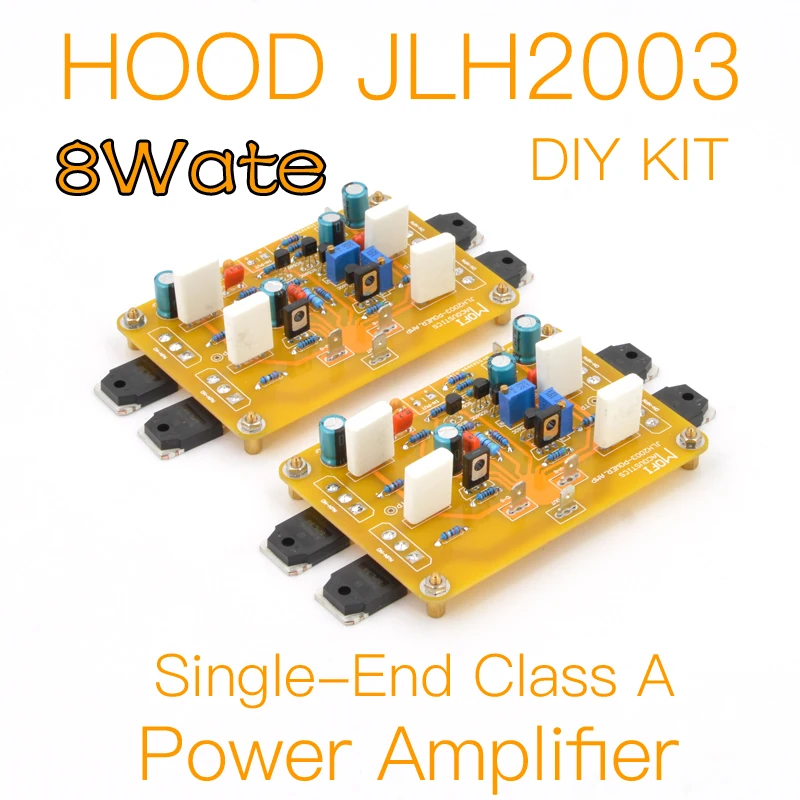

MOFI-HOOD JLH2003 односторонний усилитель мощности класса А, набор для самостоятельной сборки и готовая плата

Добро пожаловать в магазин MOFI-Acoustics. Для того, чтобы обеспечить лучший опыт покупок, позвольте мне уточнить эту информацию, чтобы избежать ненужной неудобства:1. Все товары в магазине не включены: таможенные пошлины, таможенные сборы и налоги. Без специальных требований, мы объявим их в соответствии с ценой продукта.2. Мы надеемся, что вы сможете понять соответствующую налоговую политику вашей местной таможни. Мы не принимаем ваш отказ от товаров из-за проблем с таможенным налогом; (в некоторых странах платформа имеет возможность предварительного сбора тарифов).3. Чтобы не повлиять на получение товаров, после покупки товаров, пожалуйста, обратите больше внимания на информацию, такую как электронные письма, сообщения на платформе и т. д. Если есть какая-либо информация о неясном адресе или изменении логистической политики, мы сообщим вам как можно скорее, И с нетерпением ждем вашего ответа.

DIY KIT Project

Для завершения этого проекта требуются высокоуровневые знания в области электроники и богатый опыт в области пайки и тестирования.Из-за временных зон и ограничений языковой связи мы можем предоставить только ограниченную техническую поддержку, и вам нужно решить проблемы самостоятельно.Мы не предоставляем информацию, кроме страницы введения продукта.

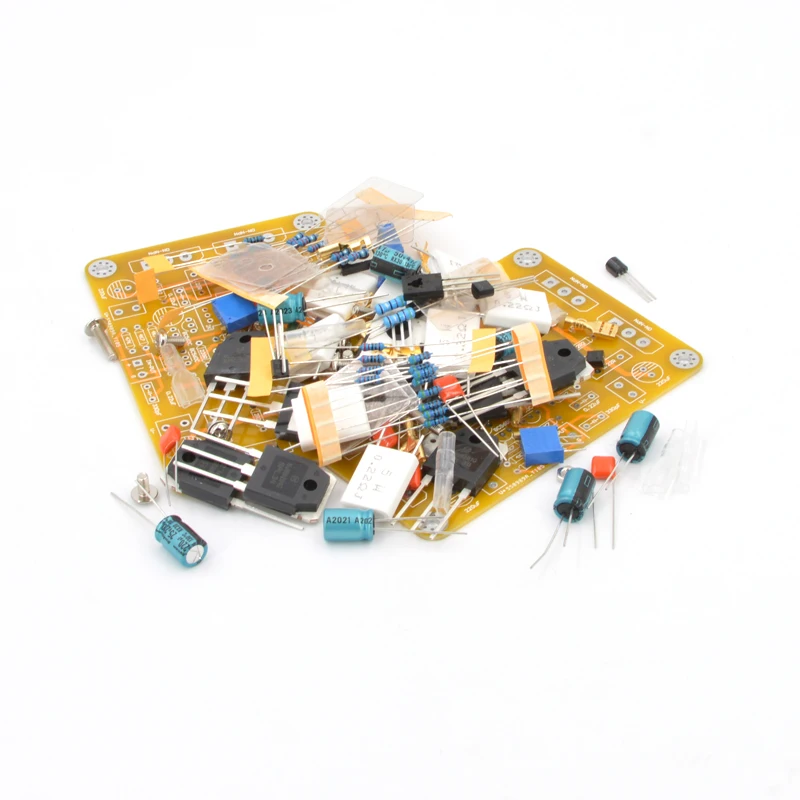

MOFI-JLH2003 одноклассный усилитель мощности DIY KIT Project

Он основан на основной цепи усилителя мощности JLH2003.Технические характеристики:Полностью дискретный.Одноконечный класс А.Monarual дизайн.Одноточечное заземление, сопротивление заземления близко к 0,02 Ом, низкий уровень шума.PCB небольшой и гибкий, очень дружелюбный для всех видов установки шасси.Более экономичный потенциал для модификации звука.Всего 4 силовых транзистора на канал для выходной мощности. Максимальное входное напряжение: 3.8VPPКоэффициент усиления: 11xВходное сопротивление: 47KВыход Мощность: класс A 8 водном 8ΩРекомендуется использовать фильтр CRC после выпрямителя.

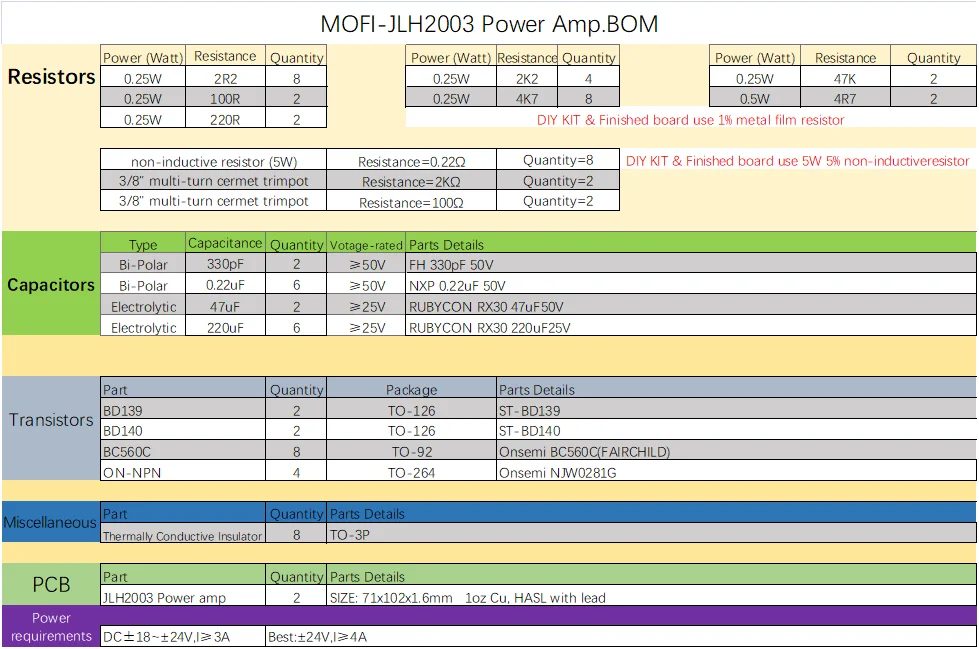

DIY KIT инструкции

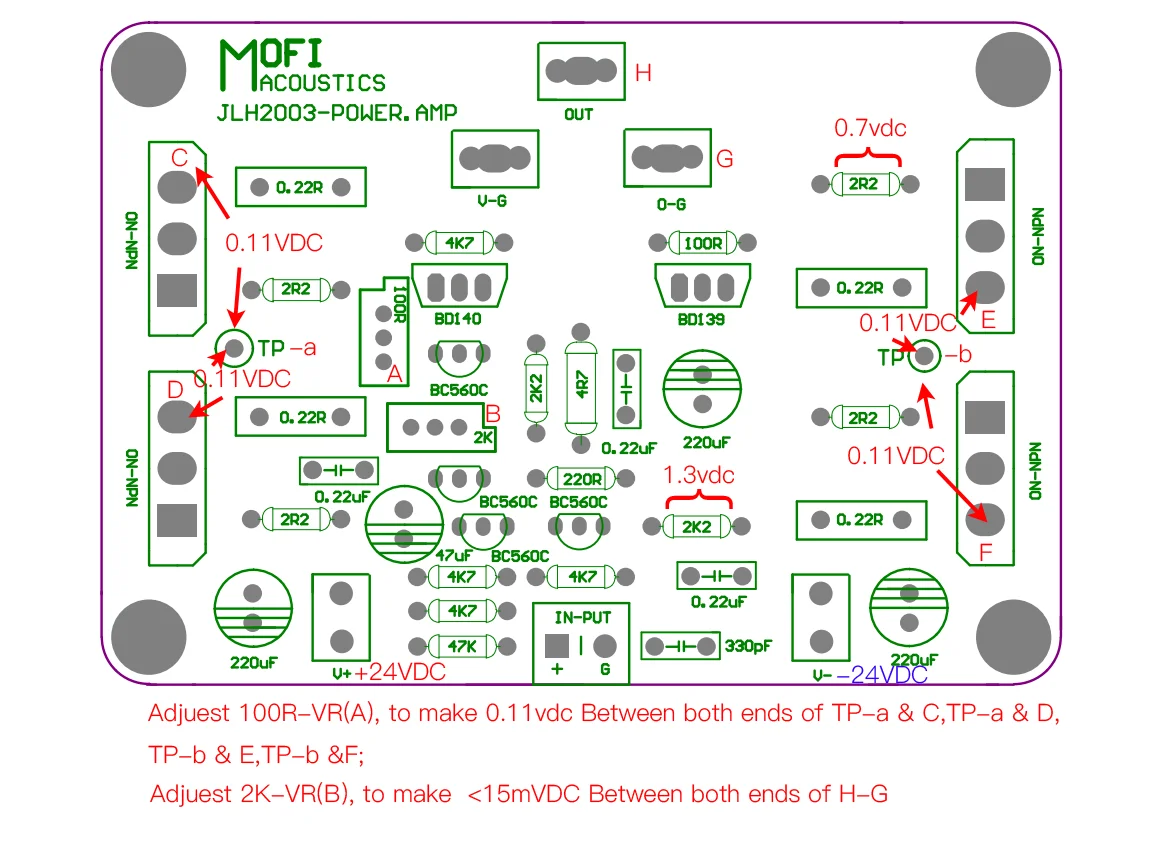

Так как отверстия PCB покрыты, вам нужно только припаять детали снизу платы. Не просверливайте и не увеличивайте отверстия, потому что это повредит сквозное покрытие.Очистите обе стороны чистой печатной платы бумажным полотенцем и изопропиловым спиртом или электронным Флюсом, затем припайте компоненты к доске, начиная с самых низких профильных деталей.Убедитесь, что правильная часть входит в каждую позицию на печатной плате. Измерьте каждый резистор с помощью мультиметра, чтобы убедиться, что это правильное значение.Очистите остатки потока припоя от доски с помощью изопропилового спирта (или электронного флюса) и кисти.Осмотрите все припоя тщательно, используя увеличительное стекло, чтобы убедиться, что нет паяных мостов или холодных припоя. Используйте мультиметр в шкале Ом для проверки коротких замыканий. Как минимум, вы должны убедиться, что входы V + и V- DC не замыкаются на землю или друг к другу, и что выходная панель не замыкается на землю. Исправьте любые ошибки, прежде чем перейти к следующей фазе.Советы:Пожалуйста, подготовьте внешний радиатор.Отрегулируйте 100 r-vr по часовой стрелке до максимального значения сопротивления перед включением.После включения, Медленно отрегулируйте 100R-VR против часовой стрелки до 110 мВ можно измерить между TP-a & C,TP-a & D,TP-b & E и TP-b & F.
