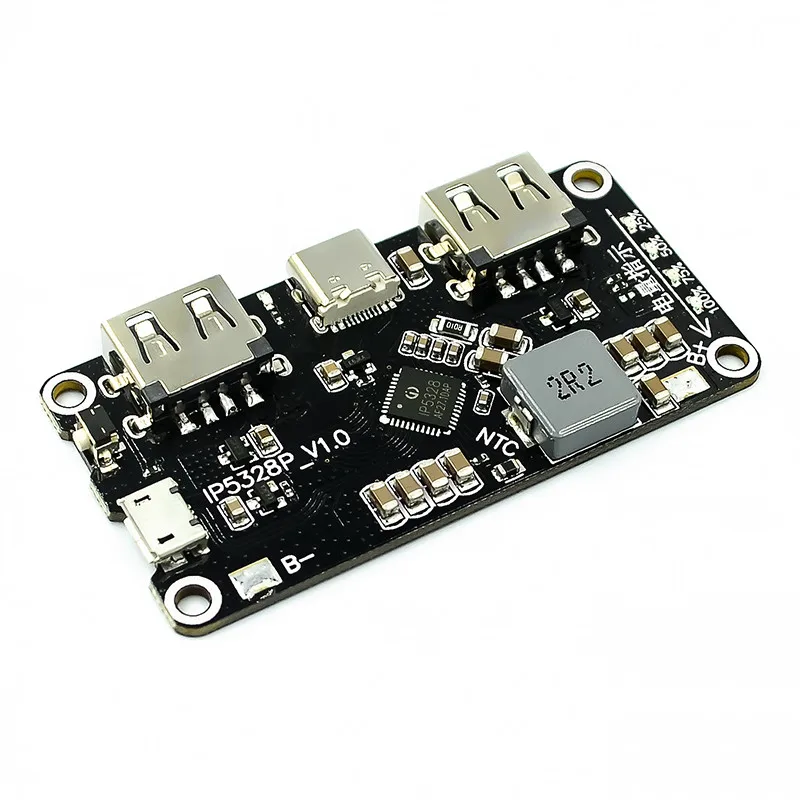

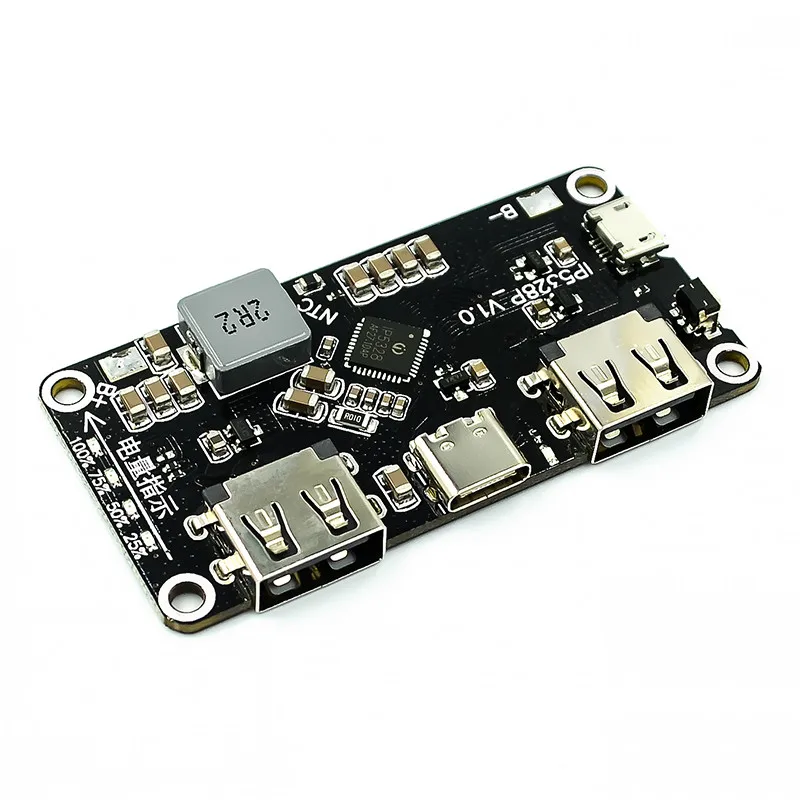

IP5328P зарядки Po двунаправленная Быстрая зарядка модуль переключения мобильного питания материнской платы 3,7 с повышением до 5V9V12V
Британский набор, использующий Мобильный блок питания IP5328P, четыре золотых пластины, оптимизированный макет, поддержка нескольких протоколов быстрой зарядки, быстрая зарядка двунаправленная 18 Вт, может поддерживать общий зарядный порт 4: 2 USB-A выходной интерфейс, USB-C интерфейс, интерфейс Micro USB, четыре интерфейса поддерживают быструю зарядку, в которых два порта поддержки USB-A QC3.0, FCP, AFC, MTK, SFCP выходная мощность быстрой зарядки до 18 Вт; Поддержка apple, Samsung, BC1.2 соглашение. USB-C порт поддерживает двустороннюю быструю зарядку USB PD, Совместимость с FCP, AFC, SFCP и QC3.0, FCP, AFC, MTK, SFCP. Поддержка MicroUSB FCP, AFC, SFCP Быстрая зарядка.
Параметры модуля продукта:
Размер: 65 мм * 32,5 мм Тонкий четырехъядерный диаметр отверстия 3 мм
Выходной интерфейс: USBA + TYPE-C поддержка быстрой зарядки (см. Протокол спецификации быстрой зарядки)
Входной интерфейс: MICRO + TYPE-C поддерживает быстрый ввод заряда (см. Спецификацию протокола быстрой зарядки)
Тип батареи: 3,7 V батарея (литиевая батарея для сборки или 18650) один параллельный порт, емкость не ограничена, больше емкость заряда и разряда раз больше размеров, поэтому, пожалуйста, добавляйте еще защиты аккумулятора доска, плата имеет положительные и отрицательные точки, батарея не может быть заменена, Или сожгите материнскую плату под вашей опасностью!
Индикация быстрой зарядки: входной и выходной высоковольтный индикатор быстрой зарядки
Эффективность преобразования: 95% эффективность (различная энергоэффективность напряжения варьируется) Подробнее технические характеристики представлены
Нажмите клавишу: клавиша длиннее 60 мс, но меньше 2 с, т. Е. Короткое нажатие, открывается нажатие и индикатор заряда батареи на выходе, светильник длительное нажатие 10s СБРОС всей системы, менее 30 мс нажатий клавиш не будет иметь никакого ответа.
Телефон в функцию автоматического обнаружения:
IP5328P телефон в автоматическом обнаружении, немедленно просыпается из режима ожидания, повышение 5 В, чтобы зарядить телефон открытым, сохранить работу ключа, без ключевой поддержки программ.
Функциональное описание:Блокировка и активация низкого напряженияАккумулятор IP5328P с первого доступа, независимо от того, сколько напряжения батареи, чип находится в заблокированном состоянии, наименьшее значение бит будет мигать зарядную лампу 4Время подсказки; Когда не заряжается, если напряжение батареи слишком низкое, чтобы вызвать отключение низкой мощности, IP5328P войдет в заблокированное состояние.В заблокированном состоянии, чтобы уменьшить статическое энергопотребление, IP5328P не было функции обнаружения вставки телефона не может быть активирована кнопкой. ЭтоКогда действие кнопки не может быть активировано, увеличить выход, но светильник питания будет мигать в четыре раза меньше, чем на самом низком уровне.В заблокированном состоянии необходимо войти в состояние зарядки, чтобы активировать функции чипа.ЗарядкаIP5328P имеет постоянную синхронную структуру переключателя, поддерживает системы управления перезаряжаемой литиевой батареей постоянного напряжения. Он может автоматически адаптировать различные зарядкиХарактеристики давления.Когда напряжение батареи составляет менее 3 в, 250 мА с помощью заряда; Когда напряжение батареи превышает 3 в, вход в постоянный ток зарядки, максимальный заряд батареиЭлектрический ток 5.0A; Когда напряжение батареи установлено близко к напряжению батареи, постоянное напряжение зарядки; Конец зарядки, когда ток батареи меньше, чем около 300 мА и электрическиеКогда напряжение батареи близко к напряжению постоянного напряжения, зарядка прекращается. После завершения зарядки, если напряжение батареи ниже 4,1 в, батарейный отсек на зарядку.IP5328P переключатель с использованием методов зарядки, частота переключения 500 кГц. Обычная Входная Зарядка 5 В, Максимальная входная мощность 10 Вт; Быстрая зарядкаПри зарядке Максимальная входная мощность 18 Вт. Максимальный зарядный ток аккумулятора до 5,0а, максимальная эффективность зарядки 94%, время зарядки может быть сокращено до 3/4.IP5328P Автоматически Заряжает ток, адаптер для размещения различной нагрузки.IP5328P не поддерживает одинаковую зарядку и разрядку, состояние зарядки и разряда выходной порт закрыт, чтобы предотвратить повреждение высоковольтного зарядного устройства.BoostIP5328P поддержка интегрированного высоковольтного выхода синхронных коммутационных систем, Поддержка широкого диапазона напряжения 5 В ~ 12 В выход, отрицательныйГрузоподъемность 5V-3.1A, 7V-2.4A, 9V-2.0A, 12V-1.5A. Частота переключения 375 кГц. Встроенный мягкий стартФункция для предотвращения пускового тока при сбое при запуске, вызванном чрезмерным, интегрированным выходным перетоком, коротким замыканием, перенапряжением, защитой от перегрева,Для обеспечения стабильной и надежной работы системы.Система Boost может автоматически регулировать выходной ток с помощью температуры, чтобы гарантировать, что температура IC ниже установленной температуры.
