Модуль построен на базе мощного силового ключа IRF2204 с рабочим током до 210А, и предназначен для регулировки яркости ламп накаливания, светодиодных лент и частоты вращения электродвигателей напряжением 6-30В.

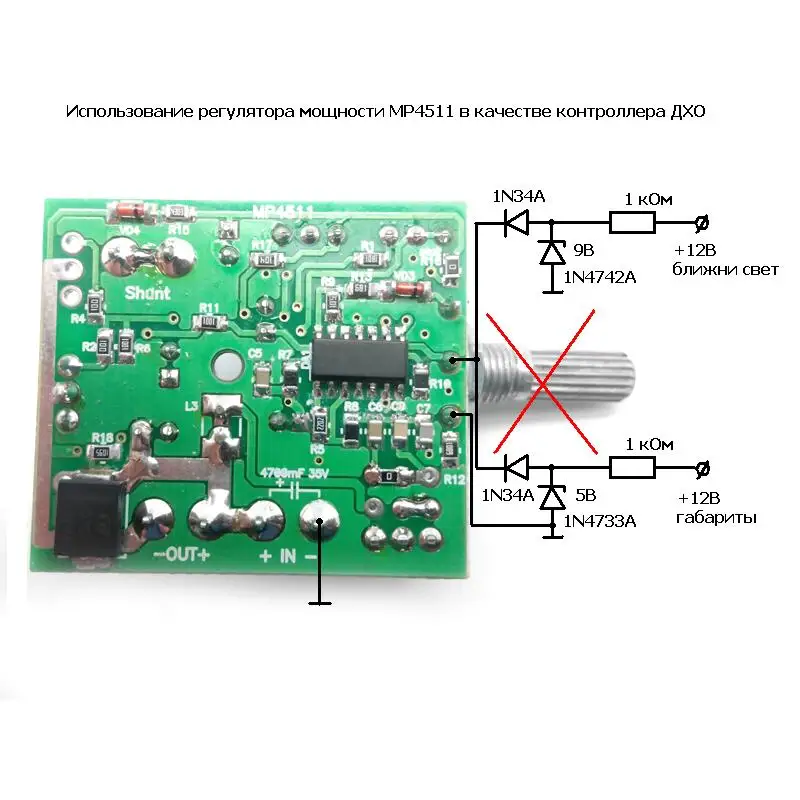

Будет полезен для регулировки яркости дневных ходовых огней и будет незаменим для регулировки оборотов печки, а так же в качестве регулятора скорости надувной лодки с электромотором.
Регулировка частоты ШИМ управления позволит полностью убрать гул обмоток двигателя, а встроенная защита ограничит превышение рабочего тока.
Технические характеристикиПараметр
Значение
Диапазон напряжений питания (B)
6…35
Полоса частот (Гц)
300…1000
КПД, не менее (%)
95
Тип питания
постоянный
Потребляемый ток, не более (мА)
5
Рекомендованная температура эксплуатации (°С)
0…70
Вес, не более (г)
100
Максимально допустимый ток нагрузки (А)
80
Диапазон регулировки (%)
0…100
Длина (мм)
40
Ширина (мм)
30
Высота (мм)
30
Вес
59
Сводная таблица регуляторов мощности Мастер Кит
Инструкция
ОсобенностиКомпактный размер
Широкий диапазон плавной регулировки частоты ШИМ - 300-10000Гц.
Широкий диапазон рабочего напряжения 6-30В
Возможность ограничения рабочего тока.
Защита от неправильного подключения полярности.
Построен на базе мощного полевого ключа IRF2204
Предусмотрена возможность усиления силового ключа.
Дополнительная информацияПри токе боле 5А необходима установка радиатора. При максимальном токе 80А площадь радиатора должна составлять не менее 600 см2.
СтатьиТестер МОП транзисторов из набора ВМ4511/NM4511
Доработка автомобильного зарядного устройства при помощи шим регулятора мощности MP4511 для зарядки свинцово-кислотных АКБ асимметричным током
Модуль - 1 шт.
Инструкция - 1 шт.
Что потребуется для сборкиДля подключения понадобится: провод, отвертка, бокорезы.

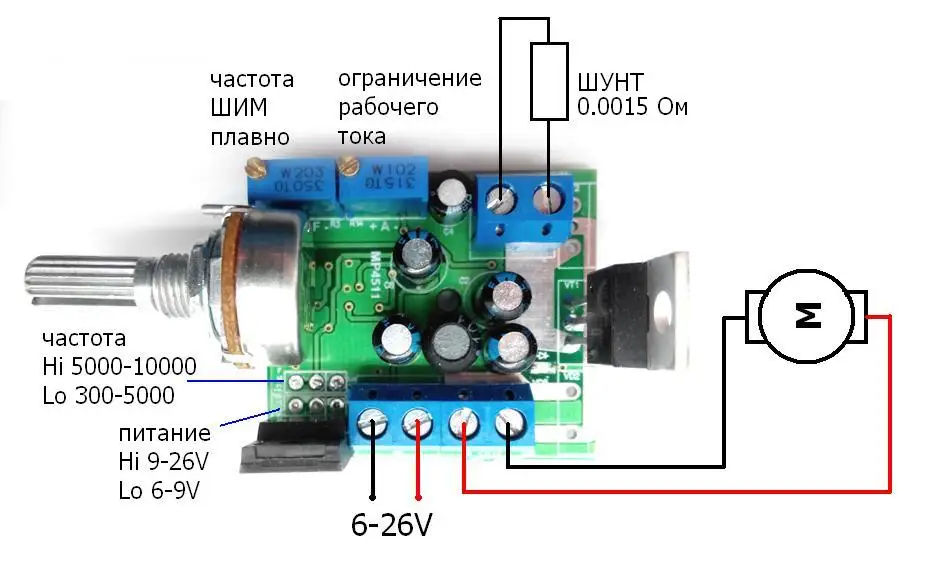

Подготовка к эксплуатацииПодключите лампу накаливания, напряжением 12В, к клемме OUT.
Подайте питание 12В на клемму IN
Вращайте переменный резистор. При вращении должна меняться яркость свечения лампы.
Проверка завершена. Приятной эксплуатации.
Условия эксплуатацииТемпература -30С до +50С. Относительная влажность 20-80% без образования конденсата.
Меры предосторожностиНе превышайте максимально допустимое напряжение питания модуля.
Не превышайте максимально допустимую мощность нагрузки.
Не соблюдение данных требований может привести к выходу устройства из строя.
Вопросы и ответыЗдравствуйте, Виктор! MP4511 - хороший выбор, этот модуль будет работать с Вашим мотором без каких-либо дополнительных устройств. По поводу доставки: мы работаем со службой СПСР, стоимость доставки до Вашего города рассчитывается после оформления заказа.
Владимир, к сожалению, модуля с такими параметрами у нас в продаже нет.
Здравствуйте! Я не знаю, на каком принципе работает электронная педаль Приоры. Если там переменный резистор сопротивлением 100...500 кОм - то подойдёт.
Проверьте наличие установленных перемычек. И качество пайки всех компонентов.
Модуль не подойдет для вашей задачи. Поптому-что регулировка производится по цепи -12В

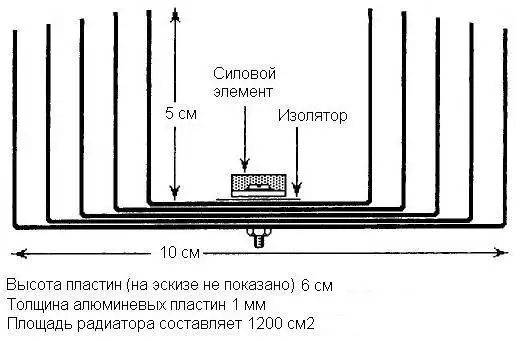

Можно. В установки ШУНТА необходимости нет. Установите в место него перемычку. Частоту ШИМ генератора установите в положении Hi. Если остаточный свист обмоток будет мешать, попробуйте поднять частоту ШИМ генератора до 20 КГц. Для этого поменяйте номинал резистора R1 на 510 Ом, R5 на 10 кОм, R8 на 4,7 кОм. Для облегчения работы силового ключа рекомендуем установить параллельно дополнительный, на плате предусмотрено место и обозначено как VT2. Силовые ключи должны быт установлены на радиатор площадью не менее 1000 см2.https:/masterkit.ru/images/sets_scheme/radiator_1200_cm21.jpg_.webp
Элементы необходимо устанавливать на радиатор через термопродящую пластину. В некоторых случаях элемент VD2, имеющий два вывода, не требует установку на радиатор. Проверьте если он не греется просто отогните его от радиатора.
Sl-01Hбудет оптимален
Добрый день. Для отправки Почтой России Заполните все поля в корзине, и выберете онлайн оплату.Почтой России доставляются только оплаченные заказы. Доставка наложенным платежом не осуществляется!
Можно
Это не всегда возможно, так как напрямую зависит от особенностей катушек трансформатора и электродвигателя. Тем не менее шум обмоток можно убрать или уменьшить с помощью регулятора частоты ШИМ генератора на модуле.
Это не всегда возможно, так как напрямую зависит от особенностей обмоток трансформатора и электродвигателя. Тем не менее можно попробовать изменить номинал резистора R1 на 510 Ом, R5 на 10 кОм, R8 на 4,7 кОм.
500Вт выдержит, а вот напряжение 37В будет на возможном пределе микросхемы линейного стабилизатора. Какая попадется микросхема. Если параметр будет занижен может сгореть.
В теории возможно, нужно пробовать.
Может. Перемычки должны быть установлены согласно этого фотоhttps:/masterkit.ru/zip/mp4511_p.jpg_.webp
