产品概述:
高性能低功耗单芯片IEEE 802.11n 2x2 2,4 ГГц无线网卡模块
Комиот13 м模块是一个功能完整无线USB模块,可为个人和家庭电子设备提供DSSS和OFDM/CCK技术的无线功能.该模块基于Qualcomm Atheros AR1021X 芯片组,该芯片组是为一款 2.4GHz 高度集成SoC,802.11n MIMO WLAN以及内部PA和LNA.它支持IEEE 802.11b/g/n协议,802.11g 数据速率可达 54 Мбит/с, 802.11n HT20 可达 144 Мбит/с, HT40 可达 300 Мбит/с. 所有 Wi-Fi功能都集成在单一模块中,并针对低成本PCB设计,只需外部 3.3V 电源和通过IPEX连接器的简单天线连接即可使用.
产品特性:
1.基于Qualcomm Atheros AR1021X SoC解决方案
2.2,4 ГГцIEEE 802.11b/g/n, 2T2R可达 300 Мбит/с
3.USB 2,0接口,支持高速和全速
4.支持 5V 和 3.3V 电源供电
5.内部OTP存储器用于校准数据
6.高级电源管理,较低待机,睡眠,运行功率
7.支持无线安全 WPS, WPA2, WPA, WAP
8.支持WEP, TKIP, AES硬件加密
9.支持Ad hoc和Infrastructure模式
10. 30 мм (Ш) x 20,0 мм (Д) x 1,0 мм (В)

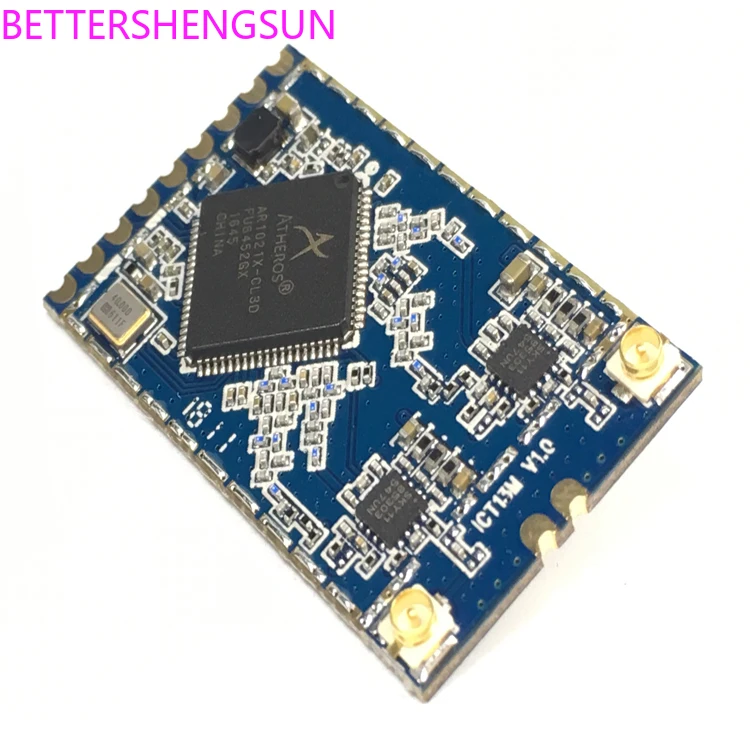

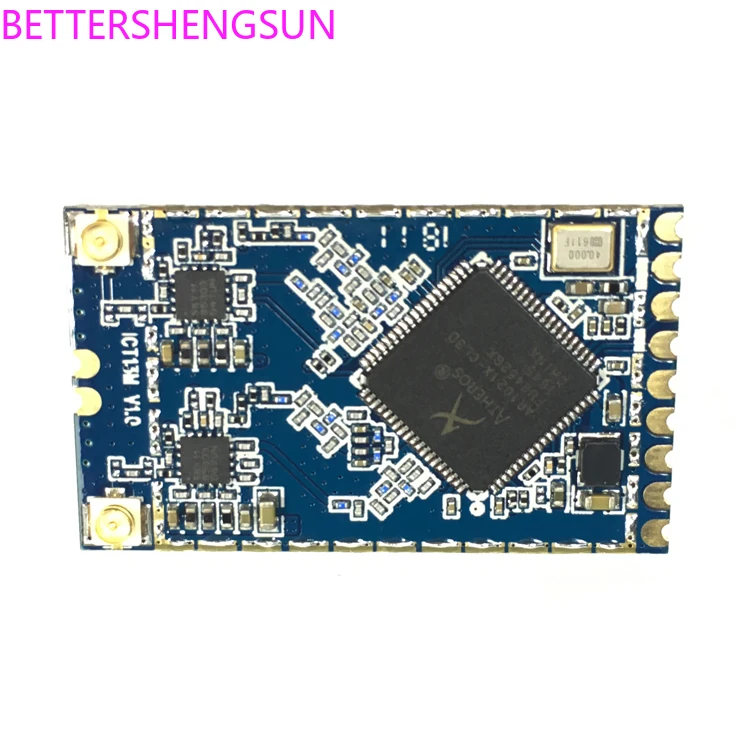

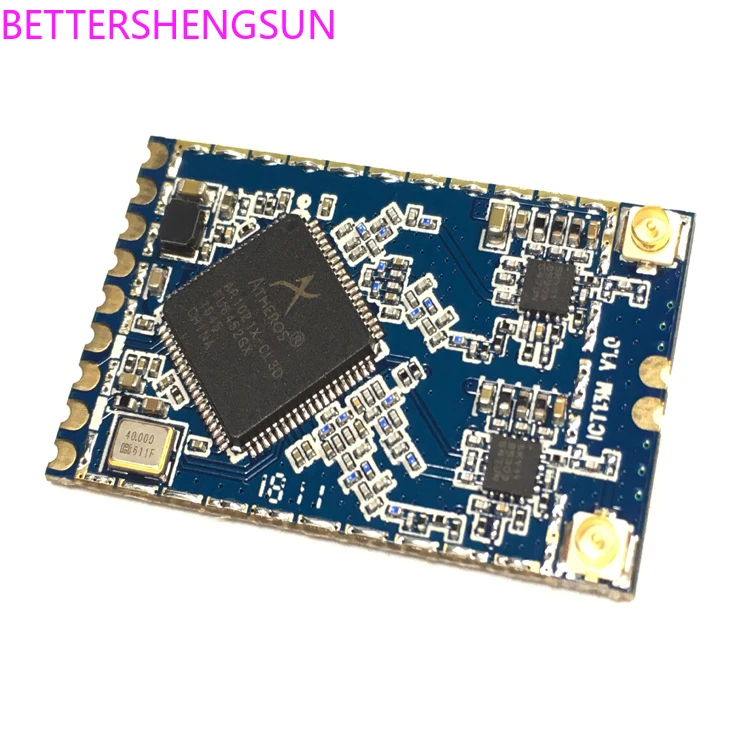

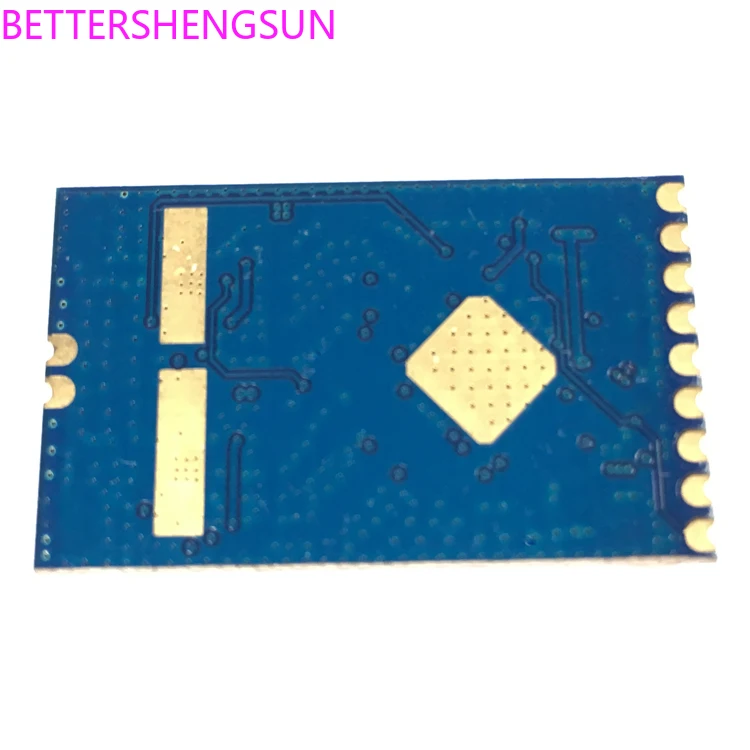

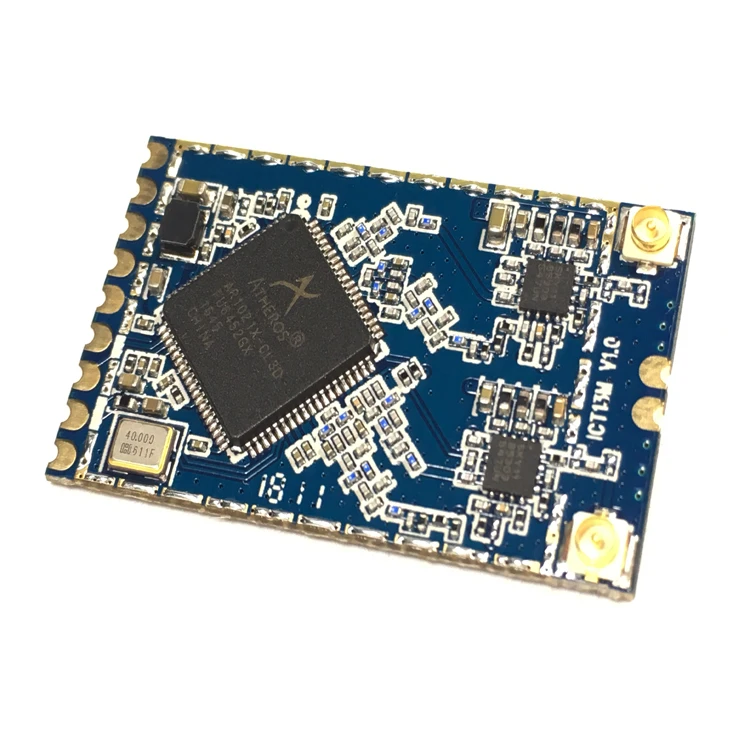

产品图片:
典型应用:
可以配置为AP,路由,repeater及桥接模式,模块可应用于工业控制,消费类,无人机,网络电视,智能空调,智能家居,IP, POS机,EOC,Setbox,IPTV和IOE网关及智能家电设备中.
产品规格:
主芯片组
Atheros AR1021X
工作频率
2,40 ~ 2,4835 ГГц
无线网络标准
802.11b/g/n (2X2)
调制
11b: DBPSK, DQPSK и CCK и DSSS 11 г: BPSK, QPSK, 16QAM, 64QAM и OFDM 11n: MCS0 ~ 15 OFDM
数据传输速率
11b:1, 2, 5,5 и 11 Мбит/с 11g:6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с 11n: MCS0 ~ 15, до 300 Мбит/с
外形
7 половина отверстия Конн
接口
1 USB
Печатная плата厚度
4.层板设计
Печатная платаСтальная проволока
Типичный,30 мм (Ш) x 20,0 мм (Д) x 1,0 мм (В)
天线
U.FL разъем для внешней антенны
工作温度
-10℃До + 70℃
储存温度
-40℃До + 80℃
工作电压
3,3 V +/-10%
GPIO电压
2,5 V +/-10%
